Что обозначает маркировка кабелей

Конструкция провода

Провод может состоять как из одной, так и из нескольких жил, бывает как оголённый, так и с изоляцией. Жилы провода уложены параллельно друг к другу и скручены в пучок. Силовой медный провод часто встречается в составе электрических линий в помещениях, а оголённые варианты используются для передачи энергии в ЛЭП и прокладываются по воздуху.

Конструкция провода напоминает кабельную, однако здесь всё намного проще.

Токопроводящая жила

Выполняет функцию проведения тока. Основные требования: минимальный нагрев, гибкость, устойчивость к поражению коррозией, хорошая электропроводность и невысокая стоимость. Жила гибкого силового провода выполнена в виде проволоки из алюминия или меди, которая характеризуется классами от 1 до 6. Чем выше уровень, тем лучше изделие выдерживает нагрузку на изгиб.

Внешняя изоляционная оболочка

Чтобы купить подходящий силовой провод, стоит заранее определить условия эксплуатации. Продукция без изоляции подходит для прокладки только по воздуху. Наличие оболочки допускает установку в помещениях как открытым, так и закрытым способом.

Внешний слой изготавливается из тех же материалов, что и у кабелей. Стоит отметить, что, независимо от вида оболочки, провода не обладают достаточной герметичностью для размещения в земле или под водой.

Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

• ГОСТ 9481—2001 Ящики из гофрированного картона для химических нитей. Технические условия
• ГОСТ ИСО/МЭК 16390—2005 Автоматическая идентификация. Кодирование штриховое. Спецификации символики Interleaved 2 of 5 (2 из 5 чередующийся)
• ГОСТ 19433—88 Грузы опасные. Классификация и маркировка
• ГОСТ 26319—84 Грузы опасные. Упаковка
• ГОСТ 30742—2001 (ИСО/МЭК 16388—99) Автоматическая идентификация. Кодирование штриховое. Спецификация символики Code 39 (Код 39)
• ГОСТ 30743—2001 (ИСО/МЭК 15417—2000) Автоматическая идентификация. Кодирование штриховое. Спецификация символики Code 128 (Код 128)
• ГОСТ ИСО/МЭК 15459-1—2008 Автоматическая идентификация. Идентификаторы уникальные международные. Часть 1. Уникальные идентификаторы транспортируемых единиц
• ГОСТ ИСО/МЭК 15459-2—2008 Автоматическая идентификация. Идентификаторы уникальные международные. Часть 2. Порядок регистрации
• ГОСТ 31016—2003 (ИСО/МЭК 15438:2001) Автоматическая идентификация. Кодирование штриховое. Спецификации символики PDF417 (ПДФ417)

Кабели магистральные высокочастотные:

На телефонных сетях, где применяется аппаратура высокочастотного уплотнения цепей, используют высокочастотные кабели типа МКС с кордельно-полистрольной изоляцией в свинцовой, алюминиевой или стальной гофрированной оболочке емкостью четыре и семь четверок. Кроме того, выпускают одночетверочные в алюминиевой оболочке. Кабели в свинцовой оболочке могут иметь сигнальные жилы диаметром 0,9 мм: при емкости 4X4 — 5 жил, при 4X7 — 7 жил. Сердечник кабелей состоит из звездных четверок с медными жилами диаметром 1,2 мм. Две жилы в четверке, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой нары четверки красного и желтого цвета, второй пары — синего и зеленого. Конец кабеля, у которого цвета изоляции жил в четверке чередуются по часовой стрелке — красный, зеленый, желтый, синий, называется концом А. На барабане он является верхним. Под лентами поясной изоляции или между ними проложена мерная лента из кабельной бумаги, на которой через 200 мм нанесены товарный знак предприятия-изготовителя, год изготовления кабеля и деления с цифрами, указывающими длину кабеля.

Маркировка магистральных кабелей следующая:

• МКСГ — магистральный кабель связи в свинцовой оболочке, голый:
• МКСБ — то же, но бронированный стальными лентами с защитным наружным слоем;
• МКСБГ — то же, бронированный стальными лентами с противокоррозионной защитой;
• МКСК — то же, бронированный стальными круглыми оцинкованными проволоками с защитным наружным слоем;
• МКСБВ — то же, в свинцовой оболочке со слоем полихлорвинилового пластиката, бронированный стальными лентами с защитным наружным слоем;

Например, маркировка кабеля МКСБ 7X4X1,2 означает: магистральный кабель с семью четверками и токопроводящими жилами диаметром 1,2 мм. Кабели типа МКС в алюминиевой оболочке, покрытой полиэтиленовым шлангом, маркируют МКСЛШп или МКСАБп (бронированный стальными лентами с наружным джутовым покровом), в стальной гофрированной оболочке — МКССШп.

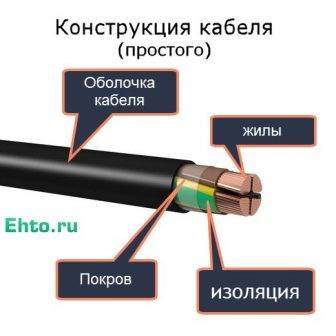

Устройство и маркировка электрических кабелей

Перед маркировкой электрических кабелей остановимся или вспомним, как кабель устроен.

Электрический кабель состоит из нескольких токопроводящих жил. Жилы изготавливаются из сплавов алюминия или меди. Каждая жила защищена изоляцией. При производстве жилы скручиваются вокруг центральной оси или располагаются в одной плоскости. Кабели больших сечений могут иметь секторальные жилы, как однопроволочные, так и многопроволочные. Все жилы кабеля защищена изоляцией, которую принято называть оболочкой кабеля.

Стоит вспомнить, что жилы кабеля могут быть однопроволочными или многопроволочными. Сечение жил, сечения проволок многопроволочных жил, их количество строго нормируются.

Для дальнейшей расшифровки маркировки кабелей, нам понадобятся:

• Материал изоляции жил;
• Материал токопроводящих жил;
• Материал оболочки;
• Количество жил кабеля и их сечение.

Кроме изоляции и оболочки, жилы кабеля могут защищаться защитным покровом. Металлический защитный покров называют бронёй (пример, АВБШвнг(А)-LS).

Первые три обозначения использует буквенная маркировка электрических кабелей, последнее значение в числовой маркировке. Защитный покров обозначается буквами.

Прочитав маркировку кабеля, вы получаете о нём всю необходимую информацию для дальнейшего применения. Посмотрим примеры реальных маркировок на бухтах кабелей.

кабель ВВГ-П (плоский)Кабель ВВГнг (негорючий) А класс пожаробезопасности.кабель ВВГнг

Основные требования к маркировке проводов в РУ (распределительных устройств) и щитов

Пункт 1.1.30 ПУЭ гласит, все провода в РЩ должны соответствовать буквенным, цифровым и цветовым обозначениям. Наличие цветового обозначения не исключает установку цифрового и буквенного. Допускается наносить маркировку не по всей длине линии, а только в местах подключения.

Маркировка начинается с соблюдением правил в процессе монтажа, при расключении проводов по цвету изоляции. Это наиболее наглядный пример, который позволяет работающему персоналу быстро ориентироваться в назначении каждого отдельного провода в цепи. Иногда используются кабели с проводами одного цвета, в этих случаях допускается покрасить концы проводов, надеть кембрики соответствующего цвета, практичнее установить термоусадочную трубку с уже нанесенными буквенными и цифровыми значениями. Длинна маркерной трубки должна быть не менее 2,5 см.

Маркировка проводов по цвету

В трехфазных сетях каждая фаза обозначается буквами А,В,С, но в квартирах и частных домах используются однофазные схемы электропитания поэтому нет смысла уточнять к какой фазе подстанции подключен ваш щиток.

Буквенные обозначения:

• На фазный провод наносится буквенное обозначение «L»;
• Нейтральный провод обозначается буквой «N»;
• Провода заземления отмечают значком
• В схемах по стандартам системы TN-C-S допускается подключение заземляющего проводника к нейтральному проводу. В таких случаях на маркировке пишут «PEN».
• В схемах электропитания от постоянного тока, для отдельных приборов потребления указывают полярности «+», «-» и напряжение в вольтах «12В или 24В…».

Маркировка цепей постоянного тока

Важные моменты подключения в щите

Щит со всеми правильными обозначениями маркировки проводов и кабелей выглядит следующим образом:

Каждая группа электрической проводки тоже должна быть обозначена по определённому принципу:

• Буква «L» обозначает провода на вход.
• Буквы «Гр» указывают на группы.
• После букв цифрами указываются номера линий и групп.

Не стоит забывать и о цветовых обозначениях, поскольку перепутанные цвета часто служат причинами аварий. Иногда, открывая шкаф, можно не обнаружить никаких маркировок, в этом случае нужно с помощью пробников понять, какие провода каким целям служат.

Определить назначение проводов поможет отвёртка с индикатором, с помощью которой без труда можно найти ноль и фазу. В процессе проверки необходимо оставлять разметку, чтобы в будущем не перепутать назначения проводников.

Бывает так, что приходится устанавливать проводники с маркировкой не того цвета, который необходим. В этом случае помните о других разметках на концах кабелей и проводов, они всегда должны быть верными.

Изоляционная лента тоже может помочь сделать разметку, но лучше использовать материалы, о которых мы писали выше.

Термоусаживаемые трубки, которые тоже можно использовать для разметки, выглядят так:

Маркировку необходимо проводить не только в щитках, но и в щитках автоматического управления. Это необходимо для различия разных проводников, например, чтобы сразу находить сигнальные кабели и другие проводники.

Это основная информация, которую нужно знать при маркировке проводников. Не игнорируйте маркировку и следуйте правилам, которые мы описали в статье!

Маркирование цветом и другой символикой поможет не только упростить ремонтные работы и обслуживание, но и сохранить жизнь и здоровье человека при проведении электромонтажных работ. К тому же, процесс маркировки не занимает много времени.

Общая информация

Маркировка кабеля дает возможность при монтаже электрических сетей узнать такие рабочие параметры проводника, как материал изготовления жил, толщину, расчетное напряжение, функциональное назначение кабеля, материал и горючие характеристики изоляционной оболочки, другие особенности.

Обозначения «провод» и «кабель», в принципе, являются синонимичными, разница между ними определяется лишь сферой применения. Так, провода обычно используют для разведения электропроводки в условиях небольшой нагрузки, а кабели – для ведения электричества от силовых установок и в высоконагруженных сетях, в силу этого они тяжелее, так как оснащены хорошей защитой. Есть еще категория «шнуры» — это гибкий проводник со скрученными жилами, применяемые в конструкциях электроприборов для питания от сети. У шнуров, как правило, отсутствует общая изоляция.

Несмотря на то, что маркировка проводов и кабелей может иметь разные буквенные обозначения по алфавиту и регистру, она всегда выполняется в соответствии с общим принципом. Сначала идет описание функциональных и конструкционных особенностей с помощью букв. Например, ПУНП — провод (П) универсальный (УН) плоский, а затем цифровые пометки количества жил и площади сечения проводников. Здесь расшифровка ПУНП 3×1,5 значит, что этот плоский универсальный провод состоит из трех токоведущих жил с сечением по 1,5 мм2. Порядок расположения букв в аббревиатуре зависит от строго установленного ГОСТ стандарта, а толщина и количество жил всегда должны стоять после них. После этих данных идет обозначение климатических условий эксплуатации (при наличии особенностей), а затем ТУ или ГОСТ, по которому кабельная продукция была изготовлена.

По тому, в каких условиях и для каких целей применяются проводники, их разделяют на:

• силовые – используемые при прокладывании электропроводки;
• контрольные – устанавливаются в проводке, которая служит для передачи сигналов;
• кабели управления – устанавливаются в системах и схемах, контролирующих работу автоматических систем;
• радиотехнические – используются при радиотехническом монтаже.

Основные темы

Маркировка кабельных линий (кабельные бирки)

Бирки на кабель СНИП 3-05-06-85 «Электротехнические устройства» , введен в действие с 1 июля 1986 года (Постановление Госстроя СССР от 11.12.1985 N 215)

П. 3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях. Маркировка кабельных линий П. 3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. П. 3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты. П. 3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы. Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской. П. 3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.

Правила устройства электроустановок (ПУЭ) п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

«Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП) 2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

Бирки маркировочные изготавливаются в соответствии с ТУ 36-1440-82: Круглая бирка (У-135) – предназначена для силовых кабелей выше 1000В; Квадратная бирка (У-134) – предназначена для силовых кабелей до 1000В; Треугольная бирка (У-136) – предназначена для контрольных кабелей.

Примеры кабельных бирок:

В соответствии с правилами эксплуатации электротехнических установок любая кабельная линия должна иметь цифровые и/или буквенные обозначения. Нередко, когда в состав электрической цепи входят несколько параллельных жил, используется комбинированная буквенно-цифровая система. В подобной ситуации кабельная бирка каждой жилы содержит одно и то же числовое значение, но разные буквы кириллицы или латинского алфавита.

Кабельная муфта и провода с открытой прокладкой должны быть помечены бирками, на которых указываются номер, название линии, рабочее напряжение, площадь сечения и марка используемых электротехнических компонентов. Все бирки характеризуются устойчивостью к негативным факторам окружающей среды. Максимально допустимое расстояние между бирками – 50 м.

Цели маркировки проводов

Данный процесс позволяет существенно упростить электромонтажные работы, запланированный или экстренные ремонт, техническое обслуживание объектов и кабельных линий во время эксплуатации. Еще одно функциональное предназначение – уменьшение вероятности возникновения аварийных ситуаций и сопутствующего им получения травм рабочим персоналом.

Маркируется кабель уже в процессе изготовления. Производитель должен выбрать цвет для изолирующей оболочки провода в соответствии с международными или отечественными стандартами, прописанными в ПУЭ, ПТЭЭП, ГОСТах и другой документации. Данные, отображенные на внешней оболочке кабеля, указывают на информацию по нескольким параметрам:

• число проводов;
• площадь сечения всего кабеля;
• применяемые изоляционные материалы;
• материалы проводов и т. д.

Подобная маркировка, хоть и является необходимой, но недостаточна для повышения безопасности при эксплуатации кабельных линий. Ориентируясь на нее, обслуживающие специалисты не смогут сделать однозначные выводы о предназначении всей системы или конкретного участка электрической проводки. Поэтому при выполнении электромонтажных работ на кабель наносятся дополнительные аббревиатуры, добавляющие к характеристикам информацию о назначении цепи.

Благодаря этому на изоляции появляются бирки со следующими данными:

• марка кабеля;
• предназначение;
• связанный с ним объект;
• протяженность линии и другая информация, если она необходима.

Кабельные бирки значительно упрощают подобную маркировку, делают ее удобной и максимально быстрой. Они подбираются в зависимости от диаметра, характеристик и изоляционных материалов на проводе. Они могут отличаться по ряду параметров, но имеют общее предназначение и способны хранить надписи в течение продолжительной эксплуатации.

Расшифровываем маркировку

Расшифровка характеристик провода или кабеля начинается с символьной маркировки, нанесенной производителем на изоляцию – в ней, как правило, находится исчерпывающая информация о материалах, из которых сделан проводник, и других параметрах. Порядок символов и их значения установлены ГОСТ, за исключением ситуаций, когда проводники изготавливают

Итак, первая буква в маркировке любого кабеля обозначает металл изготовления жил, но ставится она не всегда. Дело в том, что помечаются только алюминиевые провода – заглавной буквой «А». А при наличии медных жил никакое обозначение не наносят.

Вторая (в медных проводах – первая) буква в маркировке позволяет узнать назначение кабеля. Здесь используются следующие коды:

• П – плоский;
• М – монтажный;
• Ш или П(У) – установочный;
• МГ – монтажный кабель с наличием гибких жил;
• К – контрольный.

Третья буква в маркировке электрических проводников служит для обозначения изоляционного материала жил. Их разнообразие довольно велико:

• В/ВР – оболочка из поливинилхлорида;
• Р – для изоляции жил используется резина;
• Н/НР – огнеустойчивая резина или найрит;
• К – капроновая оболочка;
• Л – лакированная изоляция;
• П – полиэтилен;
• Ф – фальцон;
• Э – эмаль;
• Ш – шелк полиамидного типа;
• О – полиамидно шелковая изоляция заключается в оплетку;
• Э – экранированная изоляция;
• Г – изоляционная оболочка с наличием гибких жил;
• С – стекловолокно;
• Т – в конструкцию изоляции включен несущий трос.

Маркировка кабеля из резиновой изоляции, у которого есть дополнительная защита из найрита или ПВХ, делается так: сначала указываются вышеописанные символы, а затем маркировка жил.

Расшифровка следующего символа дает понять, какие особенности конструкции имеет данный кабель. Согласно действующему ГОСТ, это следующие буквы:

• А – асфальтированный кабель;
• Б – кабель с бронирующими лентами;
• Г – гибкий провод без защиты;
• К – кабель бронированный с помощью проволоки круглой формы;
• Т – провод, предназначенный для прокладывания в трубах;
• О – у кабеля есть дополнительная защита из оплетки.

Сокращение frls в конце маркировки кабелей относится к обозначениям степени соответствия требованиям пожарной безопасности. FRLS образуется от двух сокращений, описывающих характеристики материалов проводника: FR – огнестойкость, LS – низкое дымовыделение

Благодаря этому кабель в исполнении frls не поддерживает горение даже когда прокладывается группой, и даже сохраняет свою работоспособность некоторое время в условиях пожара (это важно, к примеру, для работы противопожарной системы). Чаще всего в исполнении frls используются кабели ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS (кабели для систем противопожарной защиты)

Решения для бизнеса

• магазины

одежда, обувь, продукты, игрушки, косметика, техника Подробнее

• склады

материальные, внутрипроизводственные, сбытовые и транспортных организаций Подробнее

• маркировка

табак, обувь, легпром, лекарства Подробнее

• производство

мясное, заготовительное, механообрабатывающее, сборочно-монтажное Подробнее

• rfid

радиочастотная идентификация товарно-материальных ценностей Подробнее

• егаис

автоматизация учётных операций с алкогольной продукцией Подробнее

Кабельные изделия

Несколько проводов, которые между собой соединили скрутками. Все они должны находиться внутри одной обмотки изослоя. О ее видах мы говорили раньше – это прорезиненый элемент, пластмассовый или ПВХ.

Существующие подвиды:

• связной;
• контрольный;
• для радиочастот;
• силовой.

Шнур

Здесь всегда 2 или больше жил небольшой кубатуры, которые обладают высокой эластичностью. Каждая из них – много проволоки, которая переплетается между собой. Обмотка любая, только не металлическая. Эти вещи помогают подключать к сети любые приборы.

Какие цвета в элетропроводке?

Согласно правилам устройства электроустановок (ПУЭ), электропроводка покрывается изоляционным материалом разного цвета. Так элементы проще распознаются мастером. В работе используется трехжильный кабель, где есть фаза, ноль, земля, которые окрашены по-разному. Ранее было только черное и белое исполнение, но с введением новых правил, стало безопасней и проще.

• белый;
• черный;
• красный;
• голубой (синий);
• желто-зеленый;
• коричневый.

Цвет провода заземления

Желто-зеленый – элементов «заземления». Иногда владельцу прибора встречается просто желтый или зеленый, с двумя буквами – “РЕ”, которые отвечают за маркировку «земли». Если элемент заземления вместе с нулевым, то обозначается “PEN” и чаще имеет зелено-желтый оттенок.

Каким обозначается фаза?

Контакт с фазой самый опасный. При проведении работ стоит остерегаться его. Поскольку некоторые случаи могут быть даже летальными, производители отмечают его ярким цветом, чтобы не спутать с другими вариантами.

Красный и черный – цвета фазы. Встречаются и другие:

• коричневый;
• сиреневый;
• оранжевый;
• розовый;
• фиолетовый;
• белый;
• серый.

Разобраться с пучком элементов питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буквой L. Если в сети несколько фаз, что часто встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: первая фаза – A, вторая — B и т.д.

Нулевой провод в однофазной сети

Представлен синим или голубым оттенками. В электрике больше не встречается другого обозначения этого цвета

Не важно какой используется в работе кабель – трехжильный, пятижильный, цвет один и тот же

Маркировка кабелей

Маркировка кабеля

Все материалы, из которых изготавливаются кабельные изделия, обозначаются определенной буквой

Местоположение буквы также важно – оно показывает, что сделано из данного материала

Первый символ в маркировке электрокабеля обозначает материал жил. А – алюминий, пропуск – медь. Следующие 3 знака обозначают изоляцию, броню и защиту. Предварительно следует разобраться, что понимают под каждым из этих понятий.

Изоляционный слой применяется для защиты жил от замыкания между собой. Применяются различные диэлектрики – резина, ПВХ и другие.

Защитная внутренняя оболочка – это слой, который укладывается под броню. Также может быть наружным защитным слоем для защиты изоляции и повышения защищенности от негативных воздействий (УФ, температура, жидкость, изломы). Используется не на всех кабелях.

Броня – это стальные ленты или оплетка из проволоки. Повышает механическую прочность изделия. Используется не во всех кабелях, а лишь тогда, когда присутствует высокий риск повреждения или действуют постоянные нагрузки. Применение – подземная, подводная, воздушная проводка.

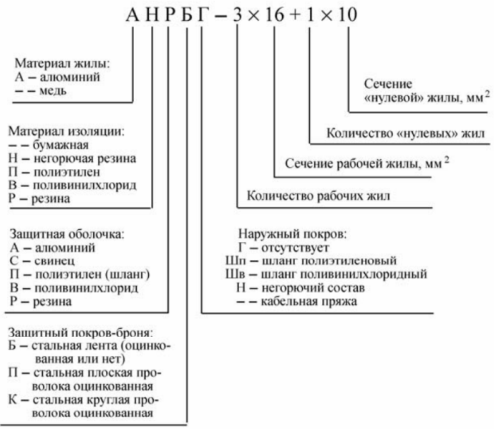

Маркировка кабеля следующая:

• 1 знак – из чего сделаны жилы. А — алюминий, пропуск – медь.
• 2 знак – материал изоляции. В – ПВХ, П – полиэтилен, Р – резина, НР – негорючая резина, Ф – фторопласт, Г – оголенный (без изоляции), Ц – пленочная, К – контрольный кабель (назначение), КГ – гибкий.
• 3 знак – тип защиты, если она присутствует в кабеле. А – алюминий, С — свинец, П – полиэтиленовый шланг, ПУ – полиэтиленовый усиленный шланг, В – ПВХ, Р – резина.
• 4 знак – броня, если присутствует.
• 5 знак – внешний покров, конструкция кабеля. Г – гидроизоляция, при отсутствии буквы Г – защита от механических нагрузок; Э – экранирование; О – изолированные провода, которые соединяются обмоткой; В – если последняя буква, то бумажная изоляция, в ином случае ПВХ.

После букв прописывается цифровое значение. Числа показывают рабочее напряжение кабеля (при отсутствии значения напряжение равняется сетевому 220 В), количество и сечение жил.

Температурный режим и ГОСТ

На кабель может наноситься важная информация об условиях эксплуатации и наименованию ГОСТа, по которому проводник произведен. Температурный режим играет важную роль в прокладке кабелей наружным способом. Он указывается на маркировке электропроводов в случае особого назначения продукции.

ГОСТ и ТУ также не всегда обозначается в маркировке. Это не значит, что изделие выполнено с несоблюдением стандартов.

Обозначение силовых и контрольных проводов

Любой кабель представляет собой сложное изделие, в котором, помимо токопроводящей жилы, имеется фазная изоляция и общая защитная оболочка. Дополнительно могут присутствовать поясная изоляция, экранирующий и армирующий слои, сердечник. Они улучшают эксплуатационные свойства конечной продукции.

Основным элементом, который указывается в маркировке кабеля, является токопроводящая жила. Она представляет собой цельную металлическую проволоку или жгут из тоненьких проводков, по которым протекает электроток. Для изготовления жил чаще всего используется алюминий и медь.

Маркировка проводов в зависимости от материала жилы следующая:

• алюминиевые изделия имеют в названии букву А;
• медная жила не предусматривает наличия отдельной буквы в названии.

В буквенно-цифровом индексе содержится множество дополнительной информации. В отраслевых стандартах приведены таблицы расшифровки маркировки кабеля, где указаны все возможные варианты. Ниже приведены только наиболее распространенные обозначения:

• ОЖ. Добавляется к маркировке жил кабеля, которые представляют собой монолитный провод. Как правило, эти изделия не отличаются большой гибкостью и используются для прокладки линий, которые будут находиться неподвижно.
• КГ (кабель гибкий). Название проводов, в которых жила сделана из множества тонких проволочек, скрученных между собой. Эти кабели отличаются большей гибкостью, изготавливаются только из меди и используются для прокладки подвижных линий.

Помимо силовых, существуют также контрольные кабели для подключения электрооборудования, которые обозначаются буквой К. Алюминиевые контрольные провода обозначаются АК, индекс медных начинается с буквы К. Контрольные провода имеют несколько изолированных жил и предназначены для подачи питания и передачи контрольного сигнала.

Помимо материала и особенностей жилы, а также назначения проводника, маркировка силовых кабелей позволяет определить материал и тип фазной изоляции. Она представляет собой оболочку из диэлектрика, которая защищает каждый проводник внутри кабеля. В качестве изолятора используют резину, ПВХ, бумагу и другие материалы.

При расшифровке маркировки кабелей и проводов изоляция указывается следующим образом:

• В силовых кабелях – буква, маркирующая изоляцию, ставится после буквы, которая обозначает материал токопроводящей жилы. То есть, в алюминиевых ставится после буквы А, а в медных – стоит впереди.
• В гибких кабелях обозначение материала изоляции ставится после аббревиатуры КГ.

Применяются такие буквы:

• В – поливинилхлорид;
• П – полиэтилен;
• ПВ – вулканизированный ПЭ;
• Пс = ПЭ, который имеет свойство самозатухания;
• Н – резина, не поддерживающая горение;
• бумага отдельного обозначения в индексах не имеет.

Еще один обязательный элемент – оболочка. Она защищает сердечник из токопроводящих и сигнальных жил и служит для предотвращения повреждения кабеля из-за воздействия внешних факторов.

Существует такие виды оболочек:

• А — алюминиевая;
• С – свинцовая;
• В – поливинилхлоридная;
• Резиновая не маркируется отдельно.

Помимо оболочки, кабель может быть бронирован для защиты от механических повреждений. Бронирование могут иметь только стационарные (негибкие) провода. Расшифровка материалов следующая:

• Б – две стальные ленты с защитным слоем;
• Бб – бронирующие ленты без прослойки;
• Бл – бронирование с лавсановой подушкой;
• Шв – защита в виде шланга из поливинилхлорида;
• Шп – защита с помощью шланга из полиэтилена, пс – если полиэтилен самозатухающий;
• БбШв – бронирование из металлических лент с еще одной виниловой оболочкой.

Дополнительные защитные элементы указываются в маркировке в конце буквенно-цифрового индекса. Например, речь может идти о противопожарных свойствах кабельно-проводниковой продукции. Если изоляция не поддерживает горение, это свойство обозначается буквенным сочетанием нг.

Несколько примеров расшифровки обозначений:

• Маркировка кабеля ВВГ – означает, что провод имеет медную жилу, изоляцию и защитную оболочку из поливинилхлорида;
• Маркировка кабеля ВВГнг – речь идет о том же кабеле, что и в предыдущем случае, но с негорючими свойствами;
• АСБл(ож) – силовой кабель с алюминиевой монолитной жилой, помещенный в бумажную изоляцию и свинцовую защитную оболочку, дополнительно бронированный лентами, содержащий лавсан.

Какими бывают провода

По проводам сегодня передают телефонные звонки, всевозможную информацию, электроэнергию промышленных размеров и бытовых. В зависимости от того, какую работу выполняет провод, он отличается разным металлом и диаметром жилы, количеством жил, изоляцией, специальными качествами. В местах повышенной пожарной опасности, к примеру, прокладывают кабеля или шнуры с изоляцией, которая плохо горит. Все эти нюансы имеют определенное обозначение в виде букв и цифр, указанных на изоляции электрических проводов.

Расшифровка маркировки проводов – это краткое перечисление технических характеристик изделия. Каждая буква маркировки указывает:

• металл, из которого сделаны центральные жилы, непосредственно пропускающие электрический ток;
• место применения данного изделия;
• материал изоляции и общих оболочек, дополнительной защиты;
• степень гибкости, устойчивость от возгорания, способность само-затухания, низкое выделение дыма, не поддержание горения;
• вид конструкции, количество жил;
• общую площадь сечения проволок, жилы;
• оптимальное напряжение, которое способно выдержать изделие, в рабочем режиме.

Назначение маркировки

Большинство новичков, впервые столкнувшись с самим понятием маркировки, задаются вопросом о том, что же обозначают буквы и цифры, входящие в ее состав. Несмотря на большое разнообразие, как отечественной, так и зарубежной продукции, маркировка кабелей содержит информацию о:

• материале жил и их количестве, в большинстве случаев токоведущие элементы изготавливаются из меди или алюминия с монолитными или многожильными проводниками, но встречаются и специфические модели со стальными или композитными жилами;

  Рис. 1: тип и материал жил

• типе изоляции – предоставляет информацию, из чего выполнена изоляционная оболочка, как самих жил, так и других слоев в кабеле (резина, поливинилхлорид, фторопласт и прочие.);
• сечении проводников – указывает площадь токоведущих элементов в поперечном разрезе, которая определяет сопротивление электрическому току и варьируется в пределах от 0,35 до 240мм2;
• номинальных электрических величинах – может содержать значение рабочего напряжения, на которое рассчитана изоляция, в маркировке чаще всего встречаются номиналы 0,23; 0,4; 6; 10; 35 кВ;
• области применения – указывает на устойчивость к агрессивному воздействию окружающей среды;
• конструктивных особенностях – в маркировке обозначает наличие дополнительных элементов или применение специфических технологий при изготовлении;
• степени гибкости – указывает, насколько хорошо может изгибаться данная модель кабеля, гибкость жилы в маркировке может обозначаться цифрами от 1 до 6, где 1 наименее гибкая, а 6 самая гибкая марка.

Основные отличия

Следует отметить, что в назначение маркировки кабелей и проводниковой продукции может входить и указание конкретных конструктивных особенностей, соответствующих его типу (кабель, провод или шнур). Так провод – это изделие из монолитного или многопроволочного токоведущего элемента, которое как может содержать изоляцию, так и изготавливаться без нее.

Электрический шнур – включает в себя несколько изолированных проводов с многопроволочной структурой и применяется для подключения к электропитанию различных приборов.

Кабель – может включать в себя как одножильные, так и многожильные провода, несколько слоев изоляции, броню экран и прочие конструктивные элементы (по назначению выделяют силовые, связевые, управленческие, контрольные и радиочастотные кабели).

Рисунок 2: различные типы кабелей

Благодаря вышеприведенному разделению, из маркировки вы можете сразу определить, что находиться перед вами (кабель, провод или шнур), а также установить его роль в конкретной электроустановке. Для этого разберем варианты маркировки для наиболее распространенных марок, применяемых в отечественных устройствах, и принцип их составления.
