Самодельная лодка: стоит ли браться и за какую, из чего, варианты изготовления, схемы, теория

Фанера

Самым распространённым материалом для изготовления лодок сегодня, безусловно, является углепластик. Но этот материал – вотчина промышленности. Когда речь идёт о самостоятельном творчестве, то на передний план выходит такой «народный» материал, как фанера
.

Фанера или по-другому, древесно-слоистая плита – строительный материал, создаваемый склеиванием специально выработанного шпона. Обычно количество слоёв шпона нечётное и, в любом случае, больше 3. Чтобы повысить прочность фанеры, каждый последующий слой шпона своими волокнами древесины перпендикулярен волокнам предыдущего слоя. Шпангоуты – основа основ любого плавающего средства. Чертежи фанерных лодок, претендующих на нечто большее, чем звание плоскодонки, должны иметь отдельный вариант — расположение шпангоутов

Характеристики фанеры

При выборе фанеры для строительства лодки очень важно правильно выбрать её тип. По расположению волокон древесины на внешних слоях различают фанеру:

По расположению волокон древесины на внешних слоях различают фанеру:

• Продольную, когда волокна направлены по длинной стороне, и,
• Поперечной – по короткой.

Для строительства лодки лучше выбирать – продольную. Конечно, возможен и такой изометрический чертёж, но это самый простой вариант для рубрики «чертежи лодки из фанеры бесплатно» — здесь нет шпангоутов, а работа во многом схожа со сборкой детского конструктора, разве что детали в десятки раз больше

По предназначению фанера делится на:

• строительную,
• промышленную,
• упаковочную,
• мебельную, и,
• конструкционную – именно эту и выбираем для наших целей.

Существует классификация фанеры и по отношению к воздействию влаги, что принципиально важно для лодки:

ФБА – такая , но её выбирать не стоит, она не отвечает жестким требованиям по влагостойкости; ФК – так обозначается достаточно устойчивая к влаге фанера; ФСФ – а так, с повышенной влагостойкостью; ФБ – пропитанная бакелитовым лаком, такая фанера считается самой стойкой и может использоваться даже в агрессивных средах, что важно в нашем случае, и под водой; БС – такая уже просто пропитывается бакелитовым клеем. Считайте, что если в вашем распоряжении оказалась такая фанера, то на 50% успех всего дела обеспечен

Такая фанера довольно долгое время специально использовалась в авиа и судостроении. В ней счастливо соединились все качества, необходимые для лодочных дел мастера – прекрасная гибкость, высочайшая прочность, полная водонепроницаемость, а ещё устойчивость к гниению и раскисанию; БВ – а вот эта пусть не вводит в заблуждение, она во многом похожа на БС, но не обладает влагостойкостью.

Принципиальная характеристика

Когда речь идёт об использовании фанеры для строительства лодки принципиальным будет выбор фанеры по её качеству, определяемом количеством сучков на метр квадратный наружного слоя.

Здесь различают 5 степеней качества:

• E – так называемое, элитное качество, когда сучки отсутствуют совсем. Излишне, наверное, говорить, что всегда необходимо стремиться к выбору именно такой фанеры;
• Ну, а далее, незамысловатая классификация качества — I, II, III и IV. В последнем случае количество сучков не контролируется.
• I – максимальная длина сучков и коробления не превышает 20 мм;
• II — трещины не более 200 мм, допустимы вставки древесины, а просачивание клея допустимо только на площади в 2% от общей площади листа;
• III – не более 10 штук сучков диаметром не более 6 мм. Вводится даже ограничение на общее количество недостатков – не более 9;
• IV – это самое плохое качество с даже выпавшими сучками и дефектами кромок под 5 мм.

Делаем лодку

Чертежи и планировка

Прежде чем приступить к работе, определяемся, какое именно судно нам нужно. На сегодняшний день в сети можно найти самые разные чертежи самодельных лодок из фанеры, так что ни в постройке плоскодонки для рыбалки, ни в сборке туристической байдарки ничего невозможного нет.

Если же ни один из найденных чертежей нас не устраивает, можно заняться проектировкой самостоятельно.

Правда, в этом случае от вас потребуются определенные навыки для расчета грузоподъемности, а то лодка может получиться исключительно декоративной.

• Изучив доступные проекты самодельных лодок из фанеры, или изготовив собственный, переносим на бумагу контуры основных деталей.
• Используя бумажные шаблоны, на листах фанеры рисуем линии, по которым будет проводиться выпиливание шпангоутов и листов для обшивки.
• Если фабричная длина вас не устраивает (а так происходит в 99% случаев), то необходимо провести их сращивание. Для этого торцы фанеры стесываем под острым углом таким образом, чтобы длина получившегося скоса составляла 7-10 толщин самого листа.

• Приложив скошенные части друг к другу, промазываем их клеем и зажимаем струбцинами. Такая методика носит название соединения «на ус».
• Параллельно заготавливаем деревянные брусья, из которых будет делаться каркас нашей будущей лодки.

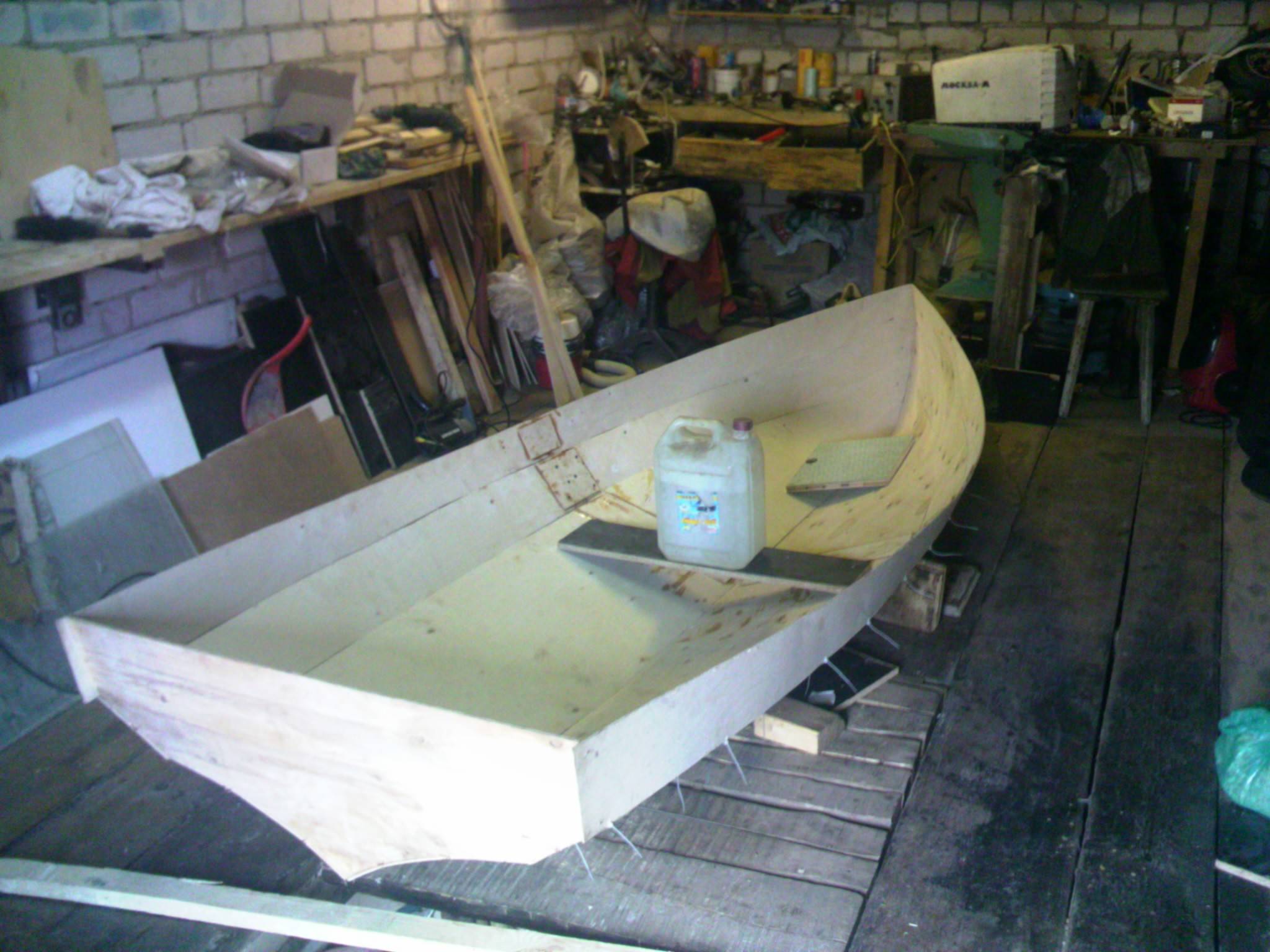

Сборка корпуса

Когда все готово, начинаем работу:

• Используя пилу по дереву или электролобзик, . Отступ от проектного размера не должен составлять больше 1 мм, иначе борта при сшивке «не сойдутся».
• Транцевые части (задний борт) и шпангоуты склеиваем для получения нужной толщины и прочности. Клееные детали будут несколько тяжеловаты, но это не страшно!
• Если планируется установка лодочного мотора, то транец стоит дополнительно проклеить стеклотканью и усилить доской из дерева твердых пород.

• Устанавливаем транец на предварительно сделанные козлы и начинаем крепить к нему днище и борта, сводя их на носу друг с другом.
• Детали обшивки крепим либо с помощью шовного материала (если используется не очень толстая фанера), либо исключительно на клей, стесывая край фанеры под углом.

После «черновой сборки» можно приступать к проклейке.

Клеевые работы

Инструкция по проклейке и герметизации нашего судна имеет следующий вид:

• Готовим смесь из эпоксидной смолы и аэросила (двуокись кремния). Компоненты смешиваем в промоции 1:1 с использованием насадки на дрель. Оптимальная консистенция смеси — как у густой сметаны.
• Углы между днищем, бортами и транцем усиливаем с помощью деревянных галтелей – небольших уголков, обеспечивающих жесткость соединения.
• Полосы из стеклоткани и стеклопластика наклеиваем на все швы изнутри, тщательно промазывая стыки эпоксидно-аэросильным составом.

• После высыхания клея устанавливаем шпангоуты на выбранные места.
• Для фиксации шпангоутов используем тот же клей. Если габариты судна достаточно велики, то с целью усиления конструкции шпангоуты следует дополнительно зафиксировать на дне и бортах полосами стеклоткани внахлест.

• Укладываем настил на днище, крепим уключины, сидения и другие детали, предусмотренные конструкцией.
• Если в лодке планируется обустроить кокпит (закрытое пространство в носовой части), устанавливаем крышку, фиксируя ее на бортах и шпангоутах.

Дождавшись, пока вся конструкция просохнет, снимаем лодку с козлов, переворачиваем ее и шлифуем наружную поверхность. Затем обрабатываем эпоксидной смесью швы и проклеиваем днище стеклотканью.

Окраска

На завершающем этапе нам необходимо обеспечить нашей лодке защиту от влаги и придать ей привлекательный вешний вид:

• Вначале тщательно обезжириваем все детали.
• Затем обрабатываем древесину пропиткой. Здесь вполне подойдет состав для морских или речных судов от «Tikkurila».
• Шпатлюем все плоскости, маскируя щели и неровности, а потом обрабатываем специальной грунтовкой.
• Красить самодельные фанерные лодки можно практически любой краской, но если вы хотите обеспечить судну долговечность, то лучше использовать специальные пигментные смеси, предназначенные для обработки деревянных судов.

Средний расход краски составляет 1 – 1,5 л/м 2 . Наносить ее лучше всего с помощью кисти, но допускается и использование краскопульта.

Вырезание деталей

После того, как клей высохнет и будут убраны все заусенцы и подтёки на месте склеивания, можно переносить размеры днища и бортов с помощью картонных шаблонов. При этом несложном процессе следует следить за тем, чтобы не было никаких припусков даже в пару миллиметров. Особенно по разным сторонам.

Затем в ход идёт электролобзик с заправленной в него пилкой с маленькими зубцами. Большие могут расхламатить кромку реза. Но и после маленькой лучше аккуратно пройти некрупной наждачной бумагой. Резать нужно внимательно, не торопясь. Одно неверное движение, малейшее отхождение от прочерченной линии – и в лучшем случае придётся возвращаться на несколько сантиметров назад, в худшем начинать эту деталь с самого начала. То есть с вычерчивания новой.

Чертить и вырезать шпангоуты можно сразу в натуральную величину.
А вот с транцем придётся поразмыслить. Если задумана моторная лодка, то его нужно делать усиленным. Есть два варианта. Один – это вырезать несколько идентичных деталей из фанеры и склеить их между собой. Или сделать транец из цельной доски толщиной не менее 25 мм.

Ремонт

Для лодок, которые вы изготавливали, лучшим вариантом будет провести ремонтные работы самостоятельно. Вам следует предварительно осмотреть лодку, найти причину потомки (пробоину и т.д.) и обязательно исправить имеющийся дефект.

Пробоину можете заделать кусочками досок, предварительно обезжирив поверхность и приклеив новый фрагмент дерева. Если же проблема более серьезная, то лучше всего будет обратиться к специалисту, который сможет провести профессиональные ремонтные работы.

Таким образом, теперь вы знаете, как самостоятельно изготовить лодку и провести ее ремонт в домашних условиях.

Что нам нужно

Набор инструментов

Приступая к работе, нам следует позаботиться о наличии всех необходимых инструментов.

В принципе, набор потребуется простой:

Выпиливать заготовки удобнее всего дисковой пилой

• пила по дереву (дисковая или сабельная);
• электролобзик с набором полотен;
• шлифовальная машинка с насадками для обработки фанеры;
• дрель и сверла разного диаметра;
• шуруповерт;
• струбцины для фиксации склеиваемых деталей;

Вместо струбцин в некоторых случаях подойдут зажимы для бумаги

• ручной инструмент – молотки, пассатижи, стамески и т.д.
• измерительный инструмент – рулетка и уровень.

Работы лучше выполнять в свободном гараже или мастерской. В принципе, детали можно собирать и на полу, но работать будет куда удобнее, если мы из бруса и толстых досок сконструируем специальные козлы, на которых и будут размещаться все элементы нашей будущей лодки.

Подбор материалов

Проекты лодок из фанеры, в изобилии представленные в интернете, предполагают использование самых разных материалов. Мы рассмотрим одну из наиболее простых модификаций, поскольку новичкам лучше отрабатывать методики на несложных образцах.

Заготовки для работы

Для постройки судна нам будут нужны:

Элемент конструкции	Особенности материала
Борта и днище	В качестве основного материала для изготовления днища и бортов используем фанерные листы. Фанера для лодки должна соответствовать ряду требований: толщина – от 5 до 10 мм в зависимости от конструкции борта. Иногда для усиления внутри устанавливаются элементы из более толстого (до 15 мм) материала; максимальная влагостойкость. Борта лучше всего делать из фенолформальдегидной или бакелитизированной фанеры. Панели на карбамидном связующем также подойдут, но в этом случае понадобится дополнительная влагозащитная обработка, например, оклейка стеклотканью; шлифовка – односторонняя. Из соображений безопасности и надежности шлифованный слой размещается с наружной стороны.
Внутренний каркас	Опорные конструкции – шпангоуты, киль, распорки, а также сидения и транцы делают из более прочных материалов: фанера толщиной 20-25 мм; обрезная доска аналогичного размера.
Соединительные элементы	Очень часто для соединения деталей в единую конструкцию применяется только клей. В то же время некоторые методики предполагают сшивку фанерных листов с использованием тонкой стальной проволоки, капронового шнура, толстой лески и т.д. В качестве дополнительного укрепления швов применяются полосы из стеклоткани, пропитанной эпоксидными смолами.
Наружная отделка	Какой бы качественной ни была фанера, при длительном контакте с водой она будет набухать. Вот почему и снаружи, и изнутри все деревянные детали обрабатываются специальными составами. К ним относятся: морилки; пропитки с антисептическими и влагозащитными компонентами; лаки и краски.

Чертежи лодки и перенос их на материал

Прежде чем приступать к закупке материалов, нам будут нужны чертежи лодок из фанеры. Строить схему плоскодонки или туристической байдарки самостоятельно стоит только в том случае, если у вас есть достаточный опыт, и вы четко понимаете, какого размера вам нужна лодка, и какую конструкцию она обязана иметь. Новичку же лучше воспользоваться готовым проектом – благо, найти его в сети не составит труда.

Чертежи лодки из фанеры с крупными схемами устройства основных узлов

Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом:

1. На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев.
2. Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру.
3. Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас.

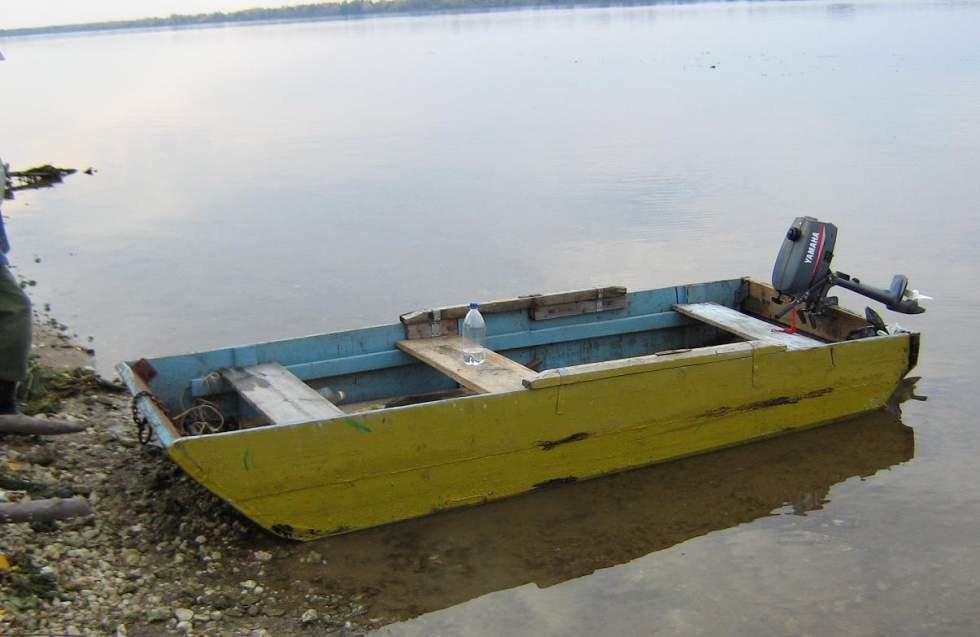

Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем

При переносе размеров на заготовки мы с высокой вероятностью столкнемся с трудностями. Связано это с тем, чтоб стандартный размер фанерного листа (максимум 3000 мм по длине) часто бывает меньше, чем запланированные габариты лодки. В этом случае нам необходимо освоить методику склейки фанеры:

Торцы двух деталей подгоняем друг к другу.

1. Аккуратно стесываем края на длину, превышающую толщину листа примерно в 7 – 8 раз.
2. Полученные скосы смазываем столярным или полимерным клеем и надежно зажимаем струбцинами.
3. После полной полимеризации клея мы получаем достаточно длинный лист с прочным соединением «на ус».

Схема склейки фанерных листов

Материалы для изготовления лодки

Интернет кишит разнообразными идеями творчества, которые легко можно воплотить в жизнь. Введя любой запрос в поисковик, человек быстро получает интересующий его ответ.

И решив соорудить средство для плавания на воде, вы легко обнаружите массу идей, которые при желании можно воплотить в жизнь. Итак, из чего можно сделать лодку? Её можно изготовить из:

1. Дерева.
2. Фанеры.
3. Бутылок.
4. Алюминия.
5. Резины.

Каждый перечисленный материал отличается сложностью в использовании, потому что плотность разная, а соответственно качество тоже. Но стоит помнить, что каждый материал имеет свои плюсы и минусы. Поэтому, выбор материла напрямую зависит от срока дальнейшей эксплуатации средства:

• Например, самым прочным материалом является дерево. Оно более приспособлено для длительного плаванья на воде и может послужить лет семь. Стоит помнить, нужно брать прочное дерево. Лучше всего использовать дуб. Так существует большая вероятность качественного изготовления.
• Фанера уже не столь надёжна, чем дерево. Это определятся в её тонкости. Но, если вы не сильно часто выбираетесь на рыбалку, хотите сэкономить на изготовлении, то фанера является отличным выбором.
• Что касается бутылок, то у многих задаются вполне логичным вопросом: как сделать лодку из бутылок? Многие подумают, что это вовсе не реально. Но не смотря на все сомнения, результат будет удивительным. Она окажется легкой. Но в случае изготовления необходимо максимально постараться, чтобы результат вашей работы не развалился во время восхождения на воду.
• Алюминий тоже отлично подходит в качестве материла. Он надёжный, может прослужить длительное время. Но производство из такого материала займёт много времени, сил. Поэтому многие предпочитают деревянную основу.

Последний материал является очень распространённым. Ведь все покупные плавательные средства производятся именно из резины. Она хорошо держится на воде и способна выдержать большой вес.

Но при производстве нужно быть аккуратным, ведь один прокол испортит её. Время, усилия, деньги будут потрачены зря. Процесс требует полной сосредоточенности, максимального внимания.

Составление чертежа

Составление чертежа фактически самый главный этап постройки судна. В отдельных случаях рекомендуется использовать чертежи, выкладываемые на сайтах и находящиеся в открытом доступе. Но и здесь необходимо проявлять максимальную внимательность и представлять все этапы роботы и составные элементы судна.

Масштабный чертеж рекомендуется строить на миллиметровой бумаге, такое построение позволит просчитать все детали корпуса.

Этап построения общего эскиза чертежа можно представить следующим алгоритмом:

• проводится осевая или диаметральная плоскость, это линия, делящая корпус по длине на две равные части. Поскольку лодка имеет симметричное изображение, то чертеж требует идеальной подгонки всех элементов.
• диаметральная плоскость (ДП) делится на одинаковые отрезки, это будут места расположения шпангоутов;
• вычерчивается вертикальная проекция лодки и проекция вид сверху;
• по поперечным линиям вычерчиваются планы шпангоутов;
• проверяется согласованность расположения и масштабы всех элементов.
• Составленный эскиз шпангоутов вычерчивается в масштабе 1:1, чертеж вычерчивать в таком масштабе рекомендуется на жесткой бумаге или картоне, делается это для облегчения переноса на фанеру или дерево.
• Плавность изгибов рекомендуется производить по отмеченным точкам с помощью металлической линейки, от борта к килю.

Полученный чертеж после складывается по диаметральной плоскости и проверяется на симметричность. Обе стороны должны идеально повторять контуры друг друга.

Как переносить изображение с шаблонов на дерево

После проверки симметричности всех деталей они переносятся на картон. Такой картонный шаблон необходим для облегчения изготовления элементов из дерева. Шаблоны переносятся на дерево с точным соблюдением контуров, при этом не допускается добавление дополнительных припусков и увеличение размеров.

При переносе шаблонов на доски нужно соблюдать порядок расположения волокон, чтобы они как можно меньше шли поперек.

Единственным исключением может быть увеличение размеров футоксов, их можно делать длиннее, поскольку они впоследствии будут сверху обрезаться.

Как выбрать древесину?

Первое, на что необходимо обратить внимание и от чего зависят 80 % результата – это выбор правильной древесины. Перед тем как изучить азы судопроизводства, вам необходимо как можно больше узнать о дереве, которое подходит для изготовления лодок деревянных

Большое значение будет иметь не только вид древесины, но и даже часть ствола, которую вы будете использовать для строительства.

На торцевом срезе видно, что любая древесина неоднородна. Ствол дерева состоит из трех частей: сердцевины, ядра и заболони. Ядро – это самая прочная часть ствола, которая имеет хорошую естественную защиту от загнивания. Именно она и используется в строительстве лодки.

Кроме того, перед строительством лодки нужно просушить весь пиломатериал, чтобы не нарушалось соединение деталей. Пиломатериалы должны иметь влажность не более 15-18 %. После сборки необходимо обязательно пропитать готовую лодку средствами, защищающими от влаги, чтобы лодку не покоробило со временем.

Лучшим деревом для строительства лодок считается лиственница, но подойдут и другие хвойные деревья, например, сосна или ель. Главным требованием при выборе пиломатериала является отсутствие сучков.

Технология изготовления лодок из стеклопластика

В статье приведено детальное описание процесса изготовления пластиковой лодки с указанием этапов работы и используемых материалов.

При изготовлении корпуса лодки, армирующий наполнитель пропитывается полимерным составом методом контактного формования. Этот подход широко используют для изготовления габаритных изделий любого рельефа, на основе полимерных композиционных материалов. Особенно популярен этот метод благодаря бюджетности и простоте технологического процесса. При условии точного соблюдения технологических этапов и аккуратности выполняемых работ изготовить лодку из стеклопластика под силу даже не слишком опытному мастеру.

Говоря о сырьевых материалах, стоит отметить, что в качестве армирующего наполнителя для лодочного каркаса используют:

• ровинговые стеклоткани марок ТР-07, ТР-03, ТР-056, которые нужны в качестве основы корпуса и быстрого утолщения стенок;
• конструкционные стеклоткани марок Т-11 и Т-13. Их используют для локального усиления отдельных участков.

Полиэфирная смола ТМ Ashland незаменима для склеивания армирующего материала. Гелькоут этой же торговой марки применяется для создания декоративно-защитной поверхности корпуса лодки. Для усиления каркаса используется влагостойкая фанера. Если опустить работу по созданию чертежа и матрицы, а остановиться непосредственно на производственном процессе, то условно можно выделить несколько основополагающих этапов изготовления лодок из стеклопластика.

Подготовка матрицы. На этом этапе форма очищается от загрязнений и обезжиривается. После чего на ее поверхность наносится антиадгезионный состав. Этот слой не позволит смоле приклеиться к поверхности формы, то есть условно будет служить разделителем.

Раскрой стеклоткани. Для раскроя стеклоткани, которая является армирующим наполнителем, можно использовать специальные шаблоны, что значительно упростит работу.

Нанесение гелькоута. Это декоративное покрытие позволит не только создать красивую поверхность будущего судна, но обеспечит долговременную защиту корпуса от царапин, потертостей и выгорания на солнце. Нанесение гелькоута является весьма ответственным делом, из-за огрехов на этом этапе может пострадать внешний вид изделия. Наносить состав можно мягкой лакировочной кистью, или используя специальный пульверизатор. Главное, чтобы гелькоут был нанесен равномерно, без потеков и пузырьков воздуха. Затем нужно дать гелю полностью высохнуть. К сухой поверхности не липнут пальцы.

Формовка корпуса. Раскроенные детали армирующего наполнителя укладываются на слой гелькоута. На стекловолокно валиком равномерно наносится связующая полимерная смола. Сверху поверхность устилается еще одним слоем стеклоткани. И так последовательно наносится то количество слоев, которое необходимо. При этом следует тщательно удалять пузырьки воздуха из-под стекловолокна и равномерно распределять связующий состав с помощью прикаточного валика. Это главное условие для создания прочного и надежного корпуса. Ведь в местах, где останутся непропитанные полости, образуются пустоты, которые ослабят всю конструкцию.

Создание силового каркаса. Для усиления корпуса судна вдоль формы прокладывается три деревянных бруска. На каждый из которых наносится два слоя стекловолокна. Затем через каждые 30см на них монтируют шпангоуты, также в два слоя обработанные стеклотканью.

Монтаж пола. На уложенные шпангоуты при помощи саморезов крепятся листы влагостойкой фанеры. Фанерный пол последовательно укрывают двумя слоями армирующей ткани, не забывая скреплять их полимерной смолой. Эта процедура позволяет создать герметичное двойное дно судна, что делает его практически непотопляемым даже при переворачивании. После этого следует оставить изделие до того момента, как связующая смола полностью застынет.

Сборка лодки. На заключительном этапе лодка извлекается из формы. Затем нужно обрезать припуски и тщательно зашлифовать поверхность лодки. После этого на корпус монтируется крыша и брус для защиты бортов.

Очевидно, что при наличии необходимых знаний и нехитрого инструмента можно довольно просто изготовить надежную и красивую лодку.

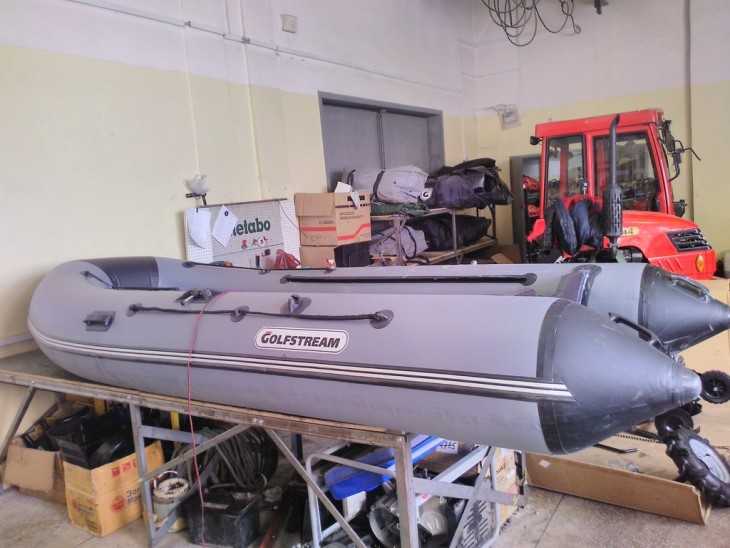

Капитальный ремонт лодки

Для капитального ремонта лодки вам необходимо:

• Набор для починки (входит в комплектацию плавсредства);
• Ножницы;
• Валик;
• Карандаш;
• Растворитель способствующий обезжириванию;
• Кисть для клеящего вещества.

Вырезаем округлую по форме заплату из запасной ткани. Она должна быть больше пореза на 4-5 см.

Обратите внимание!

Расправьте ремонтируемое место на плоской поверхности, очистите от грязи и обезжирьте растворителем. Положите заплатку на дырку и обведите карандашом, смажьте обе поверхности клеем для ПВХ и дайте высохнуть.

По истечении 15-20 минут повторите процедуру и снова дайте время на подсыхание. Через 5 мин можно начинать непосредственно реставрацию. Потрогайте пальцем поверхность заплаты, он должен слегка прилипать.

Затем для активизации клейкой поверхности необходимо нагреть саму заплатку и место прокола, для этого идеально подойдет фен, только действуйте быстро, чтобы клей не высох.

Теперь можно прикладывать поверхности друг к другу клейкой стороной, и аккуратно выгоняя весь воздух проглаживать заплату валиком. После оставляем просыхать минимум на один день.

В заключение нашей статьи, можно сказать, что необязательно сильно тратиться на покупку или ремонт лодки. Приложив некоторые усилия, можно наслаждаться любимым делом.

Обратите внимание!

Сборка конструкции

Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик

Важно точно резать по размерам, иначе конструкция не сойдется

Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.

Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.

После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.

Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты. Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы

После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором

Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором

Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.

После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.

Покраска состоит из:

• Обезжиривания всех деталей судна;
• Обработки деревянных элементов пропиткой;
• Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
• Грунтовки. Для этого можно использовать кипяченую олифу;
• Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;

Маскировка разных видов лодок

Надувные вариации имеют различное заводское цветовое исполнение, для охоты оптимальны матово-зеленые и темно-серые линейки, помогающие скрыть устройство в густых зарослях. Приобретение изделия из камуфлированного материала не оправдает себя: специфический способ нанесения краски часто вызывает расслоение швов и их разгерметизацию.

Чтобы замаскировать надувную лодку, можно использовать ходовой тент, изготовленный из водонепроницаемой ткани с имитацией камуфляжа. Это покрытие станет для охотников защитой от солнца и дождя, с ним лодка преобразуется в палатку или шалаш на воде, где можно с удобством переночевать. Конструкция современных тентов позволяется стрелять прямо из них, без предварительной полной разборки.

Моторную лодку принято загонять в островки тростника, которые окружают чучелами. Птица чутко реагирует на любой блеск, и чтобы повысить результативность охоты, на жесткий корпус наносят краской характерные пятна, сопоставимые с оттенком естественной растительности. Чтобы камуфлирующее покрытие сохранилось как можно дольше, можно опрессовать корпус сетчатой тканью с уже готовым рисунком.

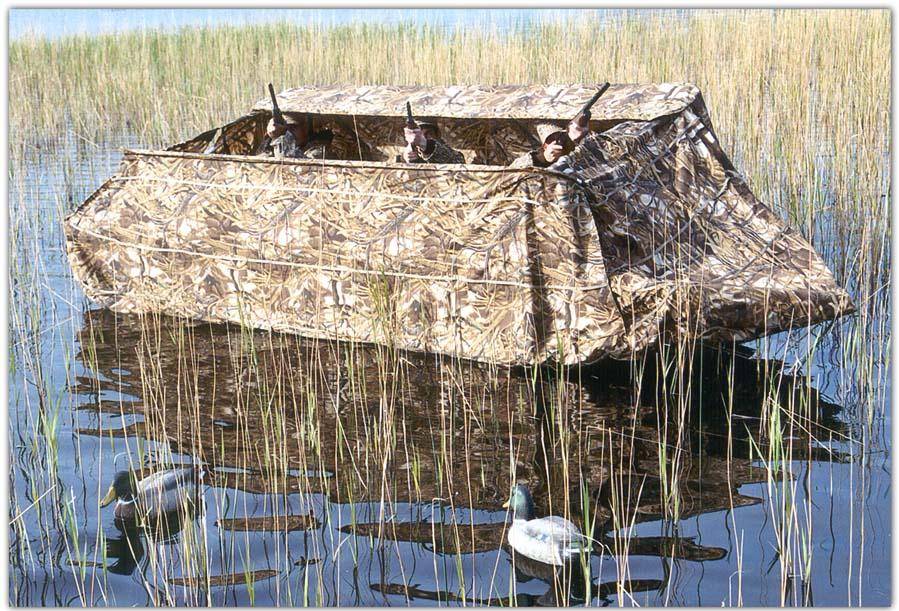

Маскировка лодки для охоты на уток

Специфика создания деревянного судна

Чтобы сделать лодку из этого материла, необходимо учитывать следующие рабочие моменты:

Умение работать с древесиной и деревянными элементами — главная особенность, учесть которую надо перед началом изготовления судна. Человек должен понимать, какие пиломатериалы лучше выбрать для создания лодки. Рекомендуется изучить различные справочники и инструкции перед началом работ, чтобы конечный результат был без дефектов.
Необходимо найти подходящие чертежи и схемы деревянной лодки

Своими руками можно сделать эти документы, поскольку существует множество специализированных компьютерных программ для этих целей.
Важно знать: понадобится не только древесина, но и иные стройматериалы, с помощью которых конструкцию лодки можно будет скрепить и обезопасить от проникновения воды.
Специалисты могут изготовить деревянное судно за 10 рабочих дней. Необходимо учитывать, сколько свободного времени будет доступно для проведения этих работ

К тому же надо найти свободное место, на котором впоследствии будет собираться плавучее средство.
Перед началом работ следует приобрести требуемые инструменты и материалы, список которых будет представлен ниже.

Это ключевые особенности, на которые стоит обратить внимание, однако во время работы могут появиться и другие специфические моменты. Чтобы иметь визуальное представление о конструкции, ниже приведен чертеж деревянной лодки

Ремонт

Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:

• дефекты декоративного слоя;
• трещины в корпусе;
• пробоины и полупробоины;
• расхождение углов;
• раковины.

Основные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню. Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой. Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.

При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками. Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.

Устранение повреждений

Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.

Мелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани. После высушивания ее заполняют эпоксидной смолой. Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают. После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани. После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.

Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок. Для этого необходимо обработать компаундом все поверхности. При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина. На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем. Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.

Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.

Расхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения. Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время. Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.

Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.

Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении. Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте. Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья. Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.

Плоскодонка, как говорится в «Толковом словаре живого великорусского языка» В. Даля, это судно, сидящее, по прочим размерам своим, мелко, и потому неостойчивое, опрокидчивое. Ну, подробнее об эксплуатационных свойствах конкретно плоскодонки мы поговорим чуть позже, а пока вернемся к нашей плоскодонке, являющейся одной из самых простых и по своей форме, и по технологии изготовления лодок. Плоскодонка относится к судам индивидуального пользования (любительским). Плоское дно лодки позволяет эксплуатировать ее на мелководье (верховья рек, малые речки, озера), где отсутствует заметное волнение…

Наверное, некоторых любителей может заинтересовать мой опыт постройки картоп-мотолодки для автомобилистов из наиболее доступного в наших магазинах материала – пенополистирола. Согласитесь, идея новая: если гребные суденышки из пенопласта известны, то мотолодок из этого материала до сих пор, вроде бы, еще не делали…
