Лестница на второй этаж своими руками

Расчет межэтажной лестницы

Для вычислений необходимо знать перепад высот между чистыми полами первого и второго этажа, а также размеры участка, который вы готовы выделить под условную лестничную клетку. Методика расчета не зависит от выбранной конструкции и основывается на следующих требованиях, обеспечивающих удобство и безопасность при ее эксплуатации:

ширина проступи — не менее 26 см;
высота ступеньки – не более 20 см;
уклон лестничного марша должен укладываться в диапазон от 27 до 42°;
высота перил – от 900 мм;
минимальная ширина пролета – 90 см.

Суть расчета заключается в определении количества ступенек и общей длины подъема с учетом уклона самодельной лесенки. Порядок вычислений предлагается рассмотреть на примере загородного коттеджа с перепадом высот 3 м:

Чтобы подъем не вышел крутым, возьмем самую удобную высоту подступенка – 15 см. Число ступеней вычисляется путем деления общей высоты на это значение: 300 см / 15 см = 20 шт.
Приняв ширину проступи равной 30 см, посчитаем длину пролета: 30 см х 20 = 600 см или 6 м.
Начертив эскиз такой лестницы из дерева с боковым видом, мы определим угол уклона – 27°.

Расчетная схема прямого марша с небольшим уклоном

Сооружение длиной 6 м, показанное на картинке, влезет далеко не в каждый дом, поэтому его дизайн придется подкорректировать. Вариант первый: разбить подъем на 2 марша одинаковой длины и сделать переходную площадку. С учетом ее размера, равного минимальной ширине пролета, длина лесенки выйдет 3,9 м, что тоже немало. В какой-то степени пожертвовав удобствами, габариты лестницы можно оптимизировать так:

ширину ступени уменьшить до 26 см;
высоту увеличить до 18 см;
выдвинуть проступь вперед на 3 см.

Схема оптимизированной лестницы

Пользуясь инструкцией, приведенной выше, рассчитываем новые параметры лестничного марша и получаем число ступеней 17 шт., угол наклона 37°, а общая длина равна 3,7 м. Если организовать поворот пролета на 90° с тремя забежными ступеньками вместо площадки, то протяженность подъема удастся сократить до 3 м, а это вполне приемлемо. Больше наглядной информации о расчете лестничных маршей вы получите, просмотрев видео:

Изготовление и крепление деревянных косоуров для лестниц своими руками

Для изготовления косоура лестницы своими руками понадобится ровная доска толщиной не менее 40 мм и шириной не менее 300 мм.

При создании прямолинейных лестничных маршей, которые имеют одинаковые косоуры, для обозначения вырезов под ступени рекомендуется использовать трафарет. Его можно самостоятельно сделать из небольшого листа фанеры и двух деревянных реек. От угла листа фанеры нужно отмерить расстояния, соответствующие ширине проступи и высоте подступенка.

Полученные точки следует соединить прямой, по которой с обеих сторон листа будут установлены и скреплены гвоздями рейки. Далее с помощью данного трафарета в косоуре необходимо разметить и вырезать соответствующие пазы.

При изготовлении лестниц с забежными деревянными ступенями косоуры с двух сторон конструкции будут иметь разную форму. В таком случае вырезы должны быть размечены по размерам каждой ступени. При этом следует помнить, что высота подступенков остается прежней, зато наблюдаются изменения в ширине проступи, следовательно, меняется и угол наклона лестницы. С ее внутренней стороны располагают ступени с узкой частью проступи, а с внешней стороны — с широким ее участком.

С внутренней стороны конструкции подъем будет более крутым, чем с внешней, но при этом косоуры лестницы по-прежнему будут параллельны друг к другу, изменения коснутся только длины запила, от которой зависят размеры проступи ступени. Шаблон для разметки должен иметь подвижные направляющие. К тому же его необходимо перенастраивать каждый раз при разметке очередной забежной ступени.

Если запилы в косоурах будут слишком глубокими, что приведет к ослаблению конструкции лестницы, рекомендуется установить под ступенями три или четыре косоура. Количество косоуров необходимо увеличить и в том случае, если в качестве проступей используются тонкие доски. Это нужно для того, чтобы не допустить их прогиба под воздействием эксплуатационной нагрузки.

Для изготовления ступенчатых косоуров проблематично подобрать достаточно широкие, прямые и без сучков доски, поэтому можно воспользоваться другим вариантом.

Поверх косоура рекомендуется установить дополнительные деревянные элементы — кобылки, на которых нужно закрепить детали ступеней.

Для прочности крепления кобылок к косоурам деревянной лестницы рекомендуется использовать более сложную схему, согласно которой в косоуре нужно выпилить небольшой вырез и выбрать кобылки сложной формы. Кроме того, для крепления кобылок на косоуре можно воспользоваться шкантами и клеем.

Проступи и подступенки рекомендуется соединять с использованием шурупов и клея, так как гвоздевое соединение со временем становится слабее. Крепление проступи и подступенка производится с помощью шурупов, дополнительной треугольной рейки или в паз. Также для соединения деревянных частей лестницы рекомендуется применять различные накладные планки и металлические уголки. Надежность и прочность соединения обеспечивается безгвоздевым соединением — с использованием деревянных нагелей.

Далее вы узнаете, как сделать центральный косоур для деревянной лестницы.

Лестничные косоуры. Описание конструкций

По своей форме косоуры делятся на:

Прямые,
Ломаные,
Винтовые.

Прямой вид легче всего исполнить. Построить такую лестницу можно своими руками.

Если планируется ломаный вариант, несколько маршей располагают перпендикулярно друг к другу.

Привлекательные винтовые сооружения достигаются путем закругленной формы опоры.

Для лестниц можно использовать разное число косоуров:

1 косоур. Центральная опора держит на себе легкую и небольшую конструкцию.
2 косоура. Располагаются по бокам сооружения.
Или 3 косоура. Такое количество косоуров необходимо при большой ширине и нагрузках лестницы.

Для строительства лестницы на одном косоуре необходимо предварительное согласование с органами строительного контроля по ее возведению.

Сегодня существует немало вариантов лестниц на косоурах. Фото конструкций в различном исполнении можно найти в интернете. Традиционными материалами для изготовления косоуров являются дерево, металл и бетон.

Подбираем косоуры для лестниц из металла правильно

Монтаж косоуров из металла производится посредством крана, а также вручную. Для этого наклонная балка снизу насаживается на болт к другой балке, которая располагается по горизонтали. Потом фиксируется верх балки. Лестничные площадки нишами крепятся на балки в процессе монтажа и корректируются по специальным меткам проекта во избежание сползания.

Для того чтобы грамотно спроектировать чертежи лестницы на второй этаж, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала

Для упрощения задачи, можно создать схематический чертеж лестницы, по которому и рассчитать, какой будет:

Косоур и зависящий от него наклон конструкции.
Комфортность спуска и подъема хозяев дома.
Размер маршей.
Угол наклона, исходя из разных возможных ситуаций и физического состояния жильцов. Обычный угол наклона в 45ᵒ по всем параметрам подходит только здоровым людям, но часто, ввиду отсутствия свободного пространства, уклон создают даже больше.
Обеспечение приемлемого размера ступеней. Базовым вариантом расчета считается размер шага человека, у которого рост от 165 до 185 см. Принятые минимальные размеры – 65 см.
Для обеспечения уверенности при ходьбе по лестнице, размер проступи должен быть около 30 см.

Полное закрепление посредством сварки происходит позже – когда будет выполнена вся сборка конструкции. А до этого времени косоуры фиксируют временно, для определения других размеров соединения. Болты могут не использоваться совсем.

Вместо них применяется «прихватывание» сварочными швами, хотя сооружение фиксируется специальными съемными стропами.

Варианты конструкции

Конструкция в ходе изготовления лестниц из дерева, как из любого другого материала, классифицируется по следующим параметрам:

месту установки;
направлению;
способу крепления.

По месту установки лестницы подразделяются на:

Внутренние – такие лестницы расположены внутри помещения и на них не оказывается прямого воздействия внешних факторов (дождь, снег, мороз, солнце). К внутренним также можно отнести лестницы в погреб или подвал, но их, как и наружные, необходимо обработать защитным покрытием.

Наружные – расположены вне помещения, к ним требуется особое внимание на этапе подбора материалов (желательно использовать влагостойкие материалы), а также на этапе обработки готового изделия (необходимо покрытие атмосферостойкими покрытиями для защиты всей конструкции). Наружные лестницы делаются не только на второй этаж, это также может быть крыльцо для входа в дом и лестница на крышу

По направлению лестницы можно разделить на:

Прямые – к ним относятся одномаршевые простые лестницы, используются в помещениях с невысокими потолками.

Поворотные – лестница на второй этаж из дерева с поворотом. Они подразделяется на: Г-образные (с поворотом на 90°), П-образные (с поворотом на 180°), с поворотными площадками и поворотными ступенями, винтовые лестницы, а также комбинированные варианты Г- или П-образных с винтовыми.

Способы крепления:

Косоур – это элемент, который получается путем выреза из доски треугольных элементов такой же формы, как паз на тетиве. В итоге получится доска в виде пилы, на второй доске зеркально необходимо сделать точно такие же вырезы. Ступени необходимо укладывать на площадки, а подступенок прикручивается к вертикальной плоскости. Если смотреть сбоку на лестницу на косоурах, будут видны ступени.

Тетива — это элемент, в котором вырезаются пазы под ступени, по форме, как представлено на рисунке, такие пазы необходимо сделать зеркально на двух досках, затем в них вставляются ступени и подступенок. Если смотреть сбоку на лестницу на тетиве, не будет видно ступеней.

На больцах — в больцевой конструкции используются несущие перила, к которым при помощи металлических стержней крепятся ступени, со второй стороны ступени крепятся к стене, при условии, что стена достаточно прочная. В случае отсутствия прочной стены со второй стороны возможно использование косоура или тетивы. Иногда несущие перила размещают с обеих сторон, это чаще встречается, когда лестница расположена не возле стены, а посередине помещения.

Консольная конструкция лестницы дает полное ощущение невесомости, на такой лестнице отсутствуют подступенки и перила обычно расположены с одной стороны возле стены, создается ощущение, что ступени просто парят в воздухе.

Складная лестница имеет множество плюсов, особенно в помещениях с дефицитом свободного места. К таким лестницам относятся приставная, чердачная, стремянка. Сделать приставную лестницу своими руками также проще всего из дерева, для этого не требуется специального оборудования, такого как сварочный аппарат в случае работы с металлом.

Сделать лестницу: Требования

Проектировать лестницу нужно на стадии проектирования всего дома. При этом, нужно учитывать несколько простых условий и требований:

Надо учесть то, где она будет установлена;
То, какое количество жильцов и как часто будет ею пользоваться, и какого возраста будут эти люди;
Будет ли необходимость переносить по ней что-то очень тяжёлое;
Требуется, чтобы угол уклона не только не превышал 42 градусов, но и был постоянным по всей её длине;
Минимальная ширина должна составлять 80 см и не меньше;
Ступени должны устанавливаться исходя из минимальной расчетной нагрузки 200 килограмм на метр. куб.;
Минимальная расчетная нагрузка для перил — 100 кг на метр. куб.;
Перила лестницы не должны быть слишком низкими. Наименьшая их высота может быть не меньше 80 см;
Балясины не должны стоять слишком редко, расстояние в свету между ними не должно превышать 15 см.

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) — группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

с консольным защемлением ступенек на внутреннем столбе;
с опорой ступенек на внутренний столб и периметральные стены;
с консольной опорой ступенек на обсадную трубу;
с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство

Лестницы на деревянных косоурах

Это один из самых популярных видов лестниц. Основание из древесины в сравнении со сталью и бетоном проще монтируются и при этом обладают достаточной прочностью. Для монтажа подобных конструкций используют твердые породы древесины.

Конструкции деревянных лестниц предполагает, как правило, наличие двух косоуров, так как сооружение лестницы на одной балке сделает последнюю слишком большой.

Основные правила при монтаже лестницы на деревянных косоурах

При подборе материалов следует учитывать толщину доски для изготовления косоура. Чем длиннее будет лестница и, соответственно, меньше угол наклона между ней и уровнем пола, тем толще должна быть доска для изготовления балок.
При монтаже ступенек можно использовать так называемые кобылки, конструкции, которые крепятся к балке и поддерживают ступеньку. Их изготавливают из деревянного бруса. В зависимости от конфигурации лестницы, они могут быть треугольные или трапециевидными.
Если кобылки использоваться не будут, то в самой балке косоура делается запил под прямым углом для установки ступеней. Последние могут крепиться как заподлицо, так и с выступом. Максимальный выступ ступени составляет 20-30 мм.
Для изготовления выпила в местах, где будет крепиться ступенька, чертится прямоугольный треугольник. При этом его стороны должны быть параллельной и перпендикулярной уровню пола

Для этого очень важно знать угол наклона лестницы. Если сделать это неправильно, то при установке ступенек, окажется, что они не параллельны земле.
Запилы делаются либо электрическим лобзиком, либо при помощи циркулярной пилы.

Монтаж деревянной лестницы на косоурах

Стандартная высота лестницы между 1 и 2 этажом частного дома составляет 2,3 м, при этом ширина конструкции — 1 м.

Для устройства косоура такой лестницы деревянная доска должна иметь толщину не менее 80 мм, и ширину не менее 320 мм. Среднее количество ступенек (может варьироваться в зависимости от расстояния между ступеньками) – 15. Толщина доски для установки ступеней – не менее 30 мм.

Порядок работ:

Первым делом необходимо отпилить балку косоура под определённым углом для стыкования с перекрытием второго этажа и полом первого. Для определения угла установки можно использовать транспортир.
После этого необходимо сделать разметку для выпиливания проступей. Делается это достаточно просто. Первым делом косоур условно делится на 3 равных части, каждая из которых будет иметь 5 ступеней. Для 5 и 10 обмеряется высота и ставятся горизонтальные отметки (параллельные уровню пола). От этих уровней и откладывают остальные горизонтальные метки.
Теперь вдоль всей балки косоура параллельно ее поверхности чертится линия. От верхней кромки балки расстояние до линии должно равняться высоте подступенка. После этого в месте пересечения горизонтальных меток и продольной линии, чертится перпендикуляр к поверхности пола. Полученная фигура будет ориентиром к выпиливанию проступей.
Первую балку косоура можно использовать в качестве шаблона для изготовления второй. После установки косоуров выпиливаются ступеньки, каждая из которых подгоняется по месту. Как только каждая из них будет подогнана, их снимают, нумеруют и лакируют, после чего устанавливают на рабочее место.

Изготовление сооружения

Ранее мы рассмотрели, что такое косоуры лестничных маршей, дополнительно требуется уточнить, как они изготавливаются:

высчитывается размер поддержки;
далее необходимо определиться с размером сооружения;
выбрать подходящий материал;
приобрести заготовки;
впоследствии, в зависимости от метода изготовления, собрать каркас.

Если используются цельные конструкции из бетона, то они заливаются по специальной форме, а после монтируются.

На металлических балках

Здесь для поддержки приобретается швеллер или балка. Она отрезается при помощи обычной болгарки или пилы для металла. Впоследствии основа монтируется на перекрытия при помощи специальных фиксаторов. После этого к надежно закрепленной основе крепятся с помощью сварки дополнительные элементы. На завершающем этапе привариваются контуры для ступеней.

Из дерева

Наиболее часто из дерева выполняется боковая основа. При этом подготавливаются толстые бруски и доски, которые соединяют перекрытия этажей. Впоследствии на них фиксируются контуры, и укладываются ступени. Чтобы конструкция была надежной, в боковых основах делаются специальные пазы, куда впоследствии монтируются контуры.

На бетоне

Здесь на производстве создается специальная форма, куда впоследствии устанавливается металлический каркас, а после заливается бетон. После этого массивная конструкция монтируется на заранее подготовленное место. В полу, куда устанавливается основа, делается специальное углубление и укрепление, которое позволит выдержать большую нагрузку, создаваемую лестницей.

Лестницу можно сделать на различных материалах

В настоящее время при строительстве используются различные конструктивные элементы. Одно из таких сооружений – это косоур, который используется в качестве основы для лестничного марша. Данная конструкция должна выполняться с учетом последующей нагрузки на устройство, в противном случае срок службы лестницы может быть непродолжительным. Также для увеличения срока эксплуатации требуется ответственно подойти к выбору материала, из которого будет выполняться основа. Дополнительно следует учитывать стоимость, так как подобные конструктивные элементы не отличаются дешевизной.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Не рекомендуется делать поручень широким и высоким. Желательно его изогнуть при достижении высоты в 30 мм и ширины более 50 мм.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

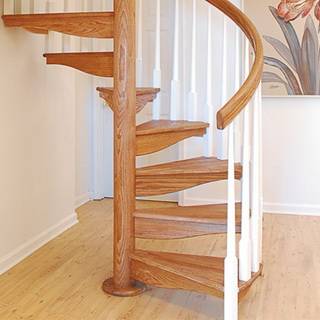

На этих фото показаны винтовые лестницы в доме, возведенные своими руками:
