Ленточный фундамент: монолитный, сборный (блочный), бутовый, кирпичный

Разновидности ленточных оснований

Армирование для монолитной конструкции необходимо

Свои особенности имеет и каждая разновидность ленточного основания здания.

Главной особенностью монолитного фундамента является наличие внутреннего каркаса из арматуры. Такие каркасы, согласно, СНиП следует делать объёмными, т.е. они состоят из нескольких нитей арматуры, соединённых между собой перемычками. При устройстве каркаса главное правильно рассчитать количество нитей. Согласно строительным нормативам, наименьшее соотношение площади сечения фундамента к площади сечения каркаса должно 1 к 400. То есть, ленточный фундамент размерами 1х0,5 м имеет площадь сечения 0,5 кв. м (5000 кв.см). Отсюда следует, что минимальная площадь сечения каркаса примерно должна составлять: 5000:400=12 кв. см.

Если использовать для создания каркаса арматуру диаметром 10 мм, то каркас для ленточного фундамента с размерами 1х0,5 м должен состоять как минимум из 12 продольных нитей. Для более точного вычисления необходимого сечения арматуры и количества нитей в каркасе, в строительных нормативах имеются специальные сводные таблицы. В последние годы на строительном рынке появился лёгкий аналог стального проката – арматура из полимеров. При использовании пластиковой арматуры следует учитывать, что её технические характеристики значительно отличаются от характеристик стальной арматуры. Следовательно, для вычислений следует пользоваться отдельной таблицей.

Ленточное основание из бутового камня

Т-образный фундамент является разновидностью монолитного. Данный вид отличается особой прочностью и устойчивостью благодаря расширению в нижней, углублённой в землю, части. Среди особенностей данных фундаментов является сложность их заливки из-за сложной конструкции опалубки. В данном случае лучше всего произвести заливку раздельно: сначала залить нижнюю, широкую часть. А после того, как основание схватится, установить на нём опалубку для верхней, узкой части, и продолжить заливку.

Применение бутового камня – древнейший способ сооружения фундаментов. Особенность данной конструкции состоит в заполнении бетонного раствора крупными камнями. Выполняется данная технология методом послойной укладки бутового камня в готовую опалубку с заливкой каждого слоя бетоном.

Посмотрите, как правильно осуществить монтаж ленточного основания своими руками.

Разметка участка и подготовка котлована

Соорудить самостоятельно основание — легкое дело. Для выполнения этих работ понадобятся такие инструменты:

лопата;
строительный уровень;
отвес;
кельма;
молоток;
рулетка.

Перед тем как залить бутобетонный фундамент, надо исследовать почву на стройплощадке. Уровень грунтовых вод и глубина промерзания земли — основные параметры, которые необходимо изучить и занести в проектную документацию. Далее надо произвести расчет характеристик основания с учетом временных нагрузок и массы готового объекта.

Технология устройства бутобетонного фундамента состоит из таких подготовительных мероприятий:

Очистить строительную площадку от мусора, растений и других посторонних предметов.
Удалить плодородный слой, толщина которого, как известно, составляет 15 см. Если пренебречь выполнением этого пункта, то корни растений со временем сгниют и испортят конечную конструкцию напольного покрытия здания.
Выполнить разметку участка: установить колышки в тех местах, которые отмечены в проекте, а после протянуть между ними веревку или капроновую нить.
Вырыть траншею глубиной на 20 см ниже, чем точка промерзания грунта на участке, при этом ширина канавы должна быть на 10 см больше самого фундамента.
Засыпать на дно песок и гравий, а после тщательно смочить и утрамбовать полученный слой, толщина которого в результате должна составлять 20-30 см.
Настелить рубероид на песчаную подушку таким образом, чтобы гидроизоляционный материал заходил на стенки траншеи на 15-20 см

Все работы легко выполнить самостоятельно. Однако для рытья траншеи можно нанять экскаватор, а грунт лучше уплотнять с помощью виброплиты.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

жёсткость конструкции;
высокую ремонтопригодность;
простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Сборный фундамент из блоков.

Современное строительство предусматривает различные варианты, которые помогут установить надежные и долговечные несущие основания сооружений

Фундамент из блоков ФБС пользуется заслуженным вниманием – его применяют многие при строительстве домов. Подобная конструкция сооружается, когда есть необходимость построить фундамент быстро и без приглашения квалифицированных работников

На прокладку этого фундамента потребуется всего лишь пара дней. Сначала устанавливают блоки по всем углам наружных стен. Затем переходят к установкам рядовых блоков всех остальных стен. Все ряды должны соединятся раствором шириной около двух сантиметров. Стыки между блоками по высоте совпадать не должны.

Для того чтобы фундамент не разрушался от влаги и низких температур и прослужил долгое время, обязательно нужно провести работы по гидроизоляции и утеплению фундамента. Для этого можно использовать различные материалы. Например, рулонный гидростеклоизол, который крепится к блокам при помощи специальной мастики и смолы термическим способом.

План фундамента из ФБС

Обустраивая сборные ленточные фундаменты, необходимо составить план и ряд чертежей. Такой этап является незаменимой частью строительства, поскольку без него вас не допустят к работам. В документе указываются характеристики, технология производства и другие особенности будущего основания.

При составлении проектов нужно указать такие параметры:

Глубина размещения основы.
Конфигурация, размеры и особенности составных элементов.
Размещение и диаметр отверстий под коммуникации.
Число и специфика монтажа блоков-подушек.

Руководствуясь созданным планом, можно ускорить работу и быстро собрать ленту.

Выбор бутового камня

Отбор качественного материала — важный этап работ по изготовлению фундамента. Бутобетон необходимо делать из камней с рваными краями, поскольку округлые булыжники будут плохо схватываться с раствором. Мастера рекомендуют использовать одинаковое сырье с такими размерами:

длина — 30 см;
ширина — 20 см.

Бут — прочный и долговечный материал, однако при его выборе надо учитывать следующие моменты:

Использование мелких камней увеличит расход бетонного раствора, а слишком крупных — понизит устойчивость основания. Поэтому лучше приобретать элементы бута, оптимальные размеры которых были приведены ранее.
Нельзя применять загрязненный стройматериал: он слабо сцепляется с бетонной смесью.
Запрещено строить фундамент из камней с заметными дефектами, поскольку в результате получится непрочное основание.

Но есть и некоторые хитрости при работе с этим природным материалом: для лучшего сцепления с раствором булыжники надо смочить.

Ленточный фундамент из бута: устройство и расчет

Глубину закладки основания рассчитывают с учетом максимальных минусовых показателей и особенностей рельефа территории. Чем ниже температура зимой, тем сильнее и глубже промерзает почва, тем, соответственно, глубже нужно закладывать бутовый фундамент.

Для одноэтажного дома из легких материалов (каркасные, деревянные дома) достаточно закладывать основание на глубину в 50 сантиметров, для 2-3-этажных зданий – до 1 метра, тяжеловесные постройки требуют фундамента глубиной 1.5-2 метра.

Ленточный фундамент делают на 20 сантиметров шире внешней стены и на 50 сантиметров шире стены внутренней. В соответствии с периметром будущего здания, шириной стен, глубиной закладки рассчитывают нужный объем камня. Если основание строят на сухой почве, глиняный раствор замешивают в пропорции 1:5, для влажного грунта понадобится цементно-глиняная смесь, приготовленная в пропорции 1:1:9 (цемент : глина : песок).

Что лучше: сборное или монолитное основание

Оба типа оснований обладают плюсами и минусами, но чтобы выбрать подходящий вариант, нужно оценить массу факторов и нюансов. Конструкция из сборных блоков востребована в тех случаях, если отсутствуют большие нагрузки, которые появляются на мягких, песчаных или болотистых грунтах. Еще ее применяют в качестве основы под двухэтажный дом. Главное, чтобы материал обладал нужной степенью прочности и надежности.

Срок службы ленты из блоков достигает 50-75 лет, однако монолитное сооружение может прослужить больше 100 лет. Это обусловлено тем фактом, что в монолите отсутствуют швы и уязвимые узлы. За счет такой конфигурации, конструкция получает дополнительную степень прочности и может устанавливаться под крупногабаритную постройку.

Материалы для фундаментов

Ленточные фундаменты для зданий с тяжелыми стенами могут быть бетонными и железобетонными, бутовыми и бутобетонными, а также кирпичными. Для зданий с легкими стенами из этих материалов выполняют столбчатые фундаменты или используют фундаменты из асбоцементных столбов и труб или из влагостойкого дерева. Для всех типов зданий наиболее надежны железобетонные и бутобетонные фундаменты. Железобетон — наиболее распространенный материал для фундаментов. По способу возведения железобетонные фундаменты могут быть сборными и монолитными. Сборные выполняют из блоков заводского изготовления, из них складывают ленточные фундаменты. Блоки укладывают на песчаную подушку, используя грузоподъемную технику.

Монолитные железобетонные фундаменты могут быть любого типа, но наиболее распространенные — ленточные и плитные. Их заливают послойно или целиком. Потребуется большое количество бетона, а значит, придется использовать бетононасос. Свайные фундаменты также выполняют из железобетона.

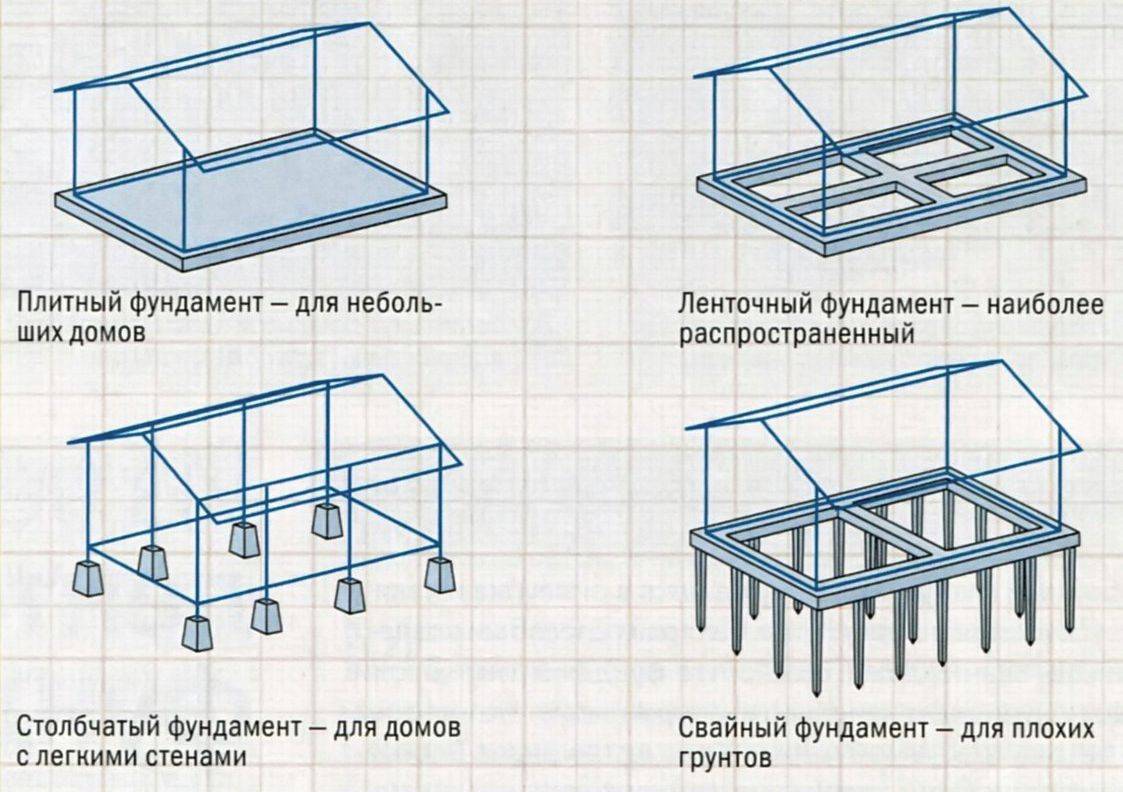

Схемы конструкций фундаментов

Лента: алгоритм расчета

Этому вопросу на FORUMHOUSE уделяется огромное значение.

al185Модератор FORUMHOUSE

Заклинаю не назначать конструктив фундамента на основе «народного опыта» и советов различных советчиков, которые «всегда так строили».

Участник нашего портала с ником MaximGvozdev создал калькулятор ЛентаОнлайн v. 1.0, который поможет при строительстве этого типа фундамента. Инструмент может рассчитать сопротивление грунта основания, ширину и длину проектируемой ленты, арматуру и бетон, состав бетона, количество замесов бетона в бетономешалке.

Новичкам модератор FORUMHOUSE с ником al185 для проектирования ленточного фундамента рекомендует первым делом определиться с грунтовыми условиями (состав грунта, УГВ, рельеф) и прибегнуть к следующим способам:

В идеале заказать проект у адекватного конструктора, способного получить хорошие рекомендации на FORUMHOUSE.
Можно заимствовать уже рассчитанный конструктив фундамента-аналога для сходных грунтовых условий и похожего здания.
Освоить проектирование для любителей: алгоритм проектирования ленточного фундамента для чайников.

Дальше нужно сравнить стоимость полученных вариантов и выбрать подходящий.

Что такое фундамент ленточный и для каких грунтов он подходит

Ленточный фундамент – это монолитная железобетонная конструкция, которая располагается под внешними и внутренними стенами сооружения. Ширина бетонной ленты чуть больше толщины стены и уходит в землю на определенную глубину. Основание заливается бетонным раствором или сооружается из отдельных блоков, которые соединяются между собой. Ленточные бетонные фундаменты прочны и долговечны.

Железобетонную ленту делают на гравелистом или скальном песчанике. Возможна установка на суглинках и глинистых почвах. На торфяниках ленточные основания недопустимы. Несущая способность очень мала. Перед сооружением основания проводится анализ грунта и глубины залегания подземных вод. К расчету ленточного фундамента привлекают специалистов.

Плюсы и минусы

Перед сооружением бетонной ленты учитываются ее сильные и слабые стороны.

Высокие несущие способности. Фундамент способен выдерживать большие нагрузки. Это возможно при соблюдении всех норм сооружения конструкции

Внимание уделяют марке бетона и качеству сооружения. Армированный пояс играет важную роль в прочности конструкции.
Легкость возведения

Сделать основание ленточного типа на загородном участке не сложно. Достаточно рассчитать высоту, ширину и углубление фундамента. На основе расчетов проводятся работы в некоторой последовательности.
Большой эксплуатационный период. Чтобы фундамент служил долго, нужно сделать его правильно. После возведения проводятся защитные меры. Тепло- и гидроизоляция защищают конструкцию от негативных внешних факторов.
Большой выбор. Выделяют несколько типов ленточного основания. Конструкции отличаются характеристиками и тонкостями в строительстве.
Низкая цена. Закладка конструкции не требует больших затрат. Опалубка сооружается из подручных материалов. Нет потребности в дорогих материалах, специальных инструментах и технике.

технологию невозможно использовать на некоторых типах грунта;
при заливке фундамента под двухэтажный дом и выше требуется обустройство подушки;
подготовка и заливка бетона – сложный процесс, который сделать самостоятельно трудно;
потребность в объемных земельных работах.

Слабые и сильные стороны учитывают при выборе основания под загородный дом или другие хозяйственные постройки.

Материалы для сборного железобетонного фундамента

Само определение фундамент (основание) дома — уже обязывает отнестись к этой конструкции с особым вниманием. Нельзя ошибиться в выборе материалов для строительства такого сооружения, а потому в этой главе будут рассмотрены основные характеристики материалов, из которых состоит сборный железобетонный ленточный фундамент

Плиты фундаментные железобетонные

Железобетонные фундаментные плиты предназначены для распределения нагрузки от стен сооружения на грунтовое основание фундамента.

Бетонные плиты ФЛ для фундамента

Бетонные плиты для фундамента изготавливают из тяжелого бетона плотностью равной 2200–2500 кг/м3, и используются для возведения подземной части фундамента как на сухих, так и на водонасыщенных грунтах с допустимой температурой воздуха до – 40°С (см. таблицу).

Фундаментные плиты: прочность на сжатие — таблица

Железобетонные плиты ленточных фундаментов: ГОСТ 13580 85, в зависимости от толщины и массы опирающихся на них стен делятся на четыре группы.

Каждая из этих групп обозначена в буквенно–цифровой маркировке изделия:

Наименование изделия — ФЛ и ширина плиты в дециметрах.
Длина фундаментной плиты в дециметрах.
Цифра, указывающая номер группы согласно несущей способности изделия.
Буква, обозначающая значение проницаемости бетона.

Параметр, обозначающий проницаемость бетона, обычно указывается для железобетонных плит, используемых в условиях воздействия агрессивных факторов:

Н — низкая проницаемость.
П — пониженная проницаемость.
О — особо низкая проницаемость.

Приведем пример: плита железобетонная под фундамент, длиной 2380 мм и стандартной шириной 1600 мм, при толщине несущих стен 160 мм, обозначается следующей маркировкой — –2. Та же плита, но с показателем проницаемости бетона выглядит вот так — –2–Н (низкая проницаемость).

Фундамент из железобетонных плит параметры

Фундаментные блоки для сборных фундаментов

Фундаментные блоки ФБС для сборного фундамента

Фундаментные железобетонные блоки ФБС при устройстве основания зданий работают в одной связке с железобетонными фундаментными плитами, но плиты выполняют только роль основания (подушки), а фундаментные блоки выполняют функцию несущих стен подземной и цокольной части здания. А еще могут применяться для строительства ограждающих конструкций промышленных зданий и сооружений.

Применение технологии сборных железобетонных фундаментов при строительстве здания, помогает значительно ускорить процесс производства строительно–монтажных работ в сравнении с традиционными монолитными фундаментами.

Сборные ленточные фундаменты: технология

Правда, конечная цена такого сооружения будет выше цены готового монолитного фундамента, но если сравнить время монтажа готовых укрупненных элементов сборного фундамента, и общее время заливки и набора проектной прочности монолитного фундамента, то сборный вариант выглядит намного лучше по всем этим показателям.

Для индивидуального строительства обычно применяются блоки ФБС следующих модификаций:

из тяжелого бетона;
из силикатного бетона;
из керамзитобетона.

Средняя плотность любого типа фундаментных блоков должна быть 1800 кг/м3 и выше (см. таблицу).

Блоки фундаментные из тяжелого бетона параметры

Фундаментные блоки изготавливаются согласно строительных норм и требований ГОСТа 13579 78, и по своей конструкции делятся на три категории:

Фундаментный блок сплошной (ФБС).
Сплошные фундаментные блоки с отверстиями для прокладки коммуникаций и вырезами под укладку перемычек (ФБВ).
Фундаментный блок пустотный (ФБП).

Маркируются ФБС аналогично фундаментным плитам (ФЛ). Например, длина блока 2380 мм, стандартная ширина 400 мм, типовая высота 580 мм, сплошной — ФБС24.4.6–Т.

Подробнее о ленточных железобетонных фундаментах Вы можете узнать из этого видео:

Каким может быть ленточный фундамент: о видах

В настоящее время данный тип фундамента различается на монолитный и сборный, в зависимости от технологии закладки, а также на незаглубленный мелкозаглубленный и заглубленный — в зависимости от глубины его закладки

Как уже упоминалось выше, конкретный вид ленточного фундамента определяется на этапе проектирования будущего архитектурного объекта, принимая во внимание его технические и эксплуатационные параметры, а также характеристики имеющегося на участке грунта (тип грунта и уровень грунтовых вод)
