Потолочное крепление для проектора

Монтаж проекционного экрана

Чтобы произвести слаженный монтаж экрана для проектора, необходимо следовать несложным правилам. Данные рекомендации помогут получить хороший результат и избежать грубых ошибок в процессе работы.

Выбор положения полотна

Для начала следует определиться с местом расположения проекционного экрана

При выборе важно учитывать данные, которые предписаны в инструкции к устройству. А также нужно продумать какое пространство необходимо освободить под экран и где располагаются возможные точки для подключения к сети. Плоскость экрана должна располагаться так, чтобы линза проектора находилась перпендикулярно к полотну.
Соотношение габаритов экрана должно идти в соответствии с форматом изображения.
Проекционный экран следует зафиксировать таким образом, чтобы изображение отображалось по всей его поверхности.
Между экраном и зрительскими местами следует устранить какие-либо препятствия.
Важно убедиться в том, что каждый зритель перед полотном находился в зоне оптимального обзора.
В домашнем кинотеатре расстояние от проектора до экрана должно варьироваться в границах 60 см — 90 см между нижней границей экрана и пола

Это обеспечит постоянное попадание изображения в поле зрения человека

Плоскость экрана должна располагаться так, чтобы линза проектора находилась перпендикулярно к полотну.
Соотношение габаритов экрана должно идти в соответствии с форматом изображения.
Проекционный экран следует зафиксировать таким образом, чтобы изображение отображалось по всей его поверхности.
Между экраном и зрительскими местами следует устранить какие-либо препятствия.
Важно убедиться в том, что каждый зритель перед полотном находился в зоне оптимального обзора.
В домашнем кинотеатре расстояние от проектора до экрана должно варьироваться в границах 60 см — 90 см между нижней границей экрана и пола. Это обеспечит постоянное попадание изображения в поле зрения человека. Для деловых презентаций данный показатель расстояния должен быть в границах 120 см.

Для деловых презентаций данный показатель расстояния должен быть в границах 120 см.

Также следует помнить, что качество иллюстрируемого видеоматериала зависит от освещенности самого помещения. По этой причине необходимо следить за тем, чтобы поблизости экрана не было дополнительных источников света. Чтобы изображение было максимально оптимальным для просмотра рекомендуется затемнить помещение.

Монтаж экрана на потолке или стене

Главными рекомендациями для надежного и качественного крепления проекционного экрана являются следующие:

1. Чтобы установить экран на поверхности потолка или в вертикальном расположении рекомендовано применять крепежные компоненты, которые поставляются в комплекте к устройству. Эти материалы прошли тестирование на пригодность и обеспечивают качественную фиксацию полотна на кирпичных или бетонных поверхностях.
2. Если мультимедийный экран имеет встроенный электрический привод, необходимо предусмотреть место для переключателя. Его нужно установить на уровне не менее 1,5 м от пола, а также следить, чтобы место было не доступным для детей и домашних питомцев.
3. Чтобы экран для проектора установить на подвесной потолок необходимо использовать специальное крепление потолочного типа. Оно поставляется под заказ, как дополнительный компонент. Кронштейны выглядят как набор двух независимых компонентов – потолочной штанги и непосредственно крепление. Зачастую они производятся с опцией регулировки по высоте конструкции, поворотом нижнего центра по горизонтали, а также возможностью регулировки угла наклона экрана.

В таком случае монтаж экрана к потолку осуществляется достаточно просто и оперативно:

1. Снимите на время несколько отделочных плит.
2. Зафиксируйте розетку, к которой будет подведен силовой провод.
3. Вырежьте в любом потолочном элементе отверстие для штанги и кабелей.
4. Выведите их наружу.
5. Зафиксируйте отделочную плиту на место.

Важно предусмотреть тот нюанс, что переключатель не должен располагаться в зоне разворачивания проекционного экрана. Все движущие компоненты экрана нужно располагать в поле зрения, чтобы контролировать процесс раскладывания/складывания полотна. Подробнее узнать о работе проекционного моторизированного экрана можно здесь:

Подробнее узнать о работе проекционного моторизированного экрана можно здесь:

Полочка в ванной комнате

В ванной комнате есть свои нюансы при работе с полочками. Если стены покрыты плиткой, то вы сможете закрепить полочку, только на швах. Ведь если попробовать просверлить плитку посередине, то из-за вибрации она может расколоться или даже отпасть. Конечно, есть специальное оборудование, которое позволяет сверлить плитку, но оно дорогостоящее, и покупать его экономически невыгодно.

Если у вас угловой вариант полочки, то, как и для прямого, нужно сначала сделать разметку. Но в ванной использовать уровень необязательно, так как все равно анкера будут находиться в шве, и даже если он неровный, отступить все равно не получится.

Типы проекционных экранов

При выборе экрана для проектора нужно знать, какими они бывают. В основном, экраны представлены двух видов:

• стационарные
• мобильные (переносные)

Стационарный настенный экран — надёжная долговечная конструкция. Экраны этого типа могут быть натяжными и рулонными. Натяжной экран крепится к раме из различных материалов и находится в развернутом положении всегда. Подходит для помещений, где проектор используют постоянно. Недостаток экрана состоит в том, что свернуть и спрятать его невозможно.

Рулонный экран более удобен в домашних условиях. Он может находиться в свернутом виде и разворачиваться непосредственно перед просмотром. Более простые модели разворачиваются вручную, с помощью пружинного механизма. Но для большего комфорта создали экран для проектора потолочный с электроприводом. Конструкцией легко управлять с помощью пульта управления. Нажатием одной кнопки экран легко приводится в действие и готов к демонстрации изображения. Таким же образом электропривод быстро убирает его при необходимости, не отвлекая зрителей на мероприятии.

Мобильные полотна характеризуются малым весом и способностью менять положения. Наиболее популярны экраны на треноге. Однако в стесненных условиях использование таких конструкций связано с неудобствами. Экран может случайно уронить кто-то из домочадцев или домашних животных. При этом есть опасность повредить поверхность.

Мобильный экран на треноге

Отметим, что какой бы тип экрана вы ни выбрали, дополнительные опции в виде автоматической работы устройства создадут максимально комфортные условия при просмотре фильмов и других видеоматериалов.

Установка крепления

Прежде всего, нужно выбрать место, в котором техника будет крепиться к потолку. Уже на этом этапе планируется крепление проводов, место их размещения, способы маскировки. Мириться с кабелем, который свисает сверху подобно лиане в джунглях, согласятся на все. Обычно провода прячутся под потолочные конструкции.

Но что делать, если вверху кирпич или бетон? Выход только один – методично делать штробирование поверхности. После укладки кабеля нужно будет заделать прорехи. Теперь вы понимаете, почему кронштейн и экран для проектора лучше всего устанавливать во время ремонтных работ, установки натяжных или подвесных потолков?

Что касается правил монтирования, они остаются едиными и не зависят от того, какие именно кронштейны для проекторов вы хотите использовать.

Из инструментов понадобятся:

1. Карандаш, дюбеля из пластика, перфоратор.
2. Несколько саморезов, шуруповерт и отвертка.

Монтаж проектора на потолок выполняется так:

• Достаньте из упаковки детали и проверьте, соответствуют ли они друг другу.
• Приложите панель к потолку, маркером отметьте будущие отверстия. Делайте это через отверстия панели во избежание нестыковок.
• Сделав отверстия перфоратором, начинайте устанавливать дюбеля.
• Саморезы наживляются отверткой, вкручиваются шуруповертом.

Потолки из гипсокартона легко выдержат вес до 5 кг. Когда своими руками устанавливаются более массивные проекторы, кронштейн можно прикрепить к металлическим профилям. Их совсем не сложно найти, и обычный магнит поможет вам в этом.

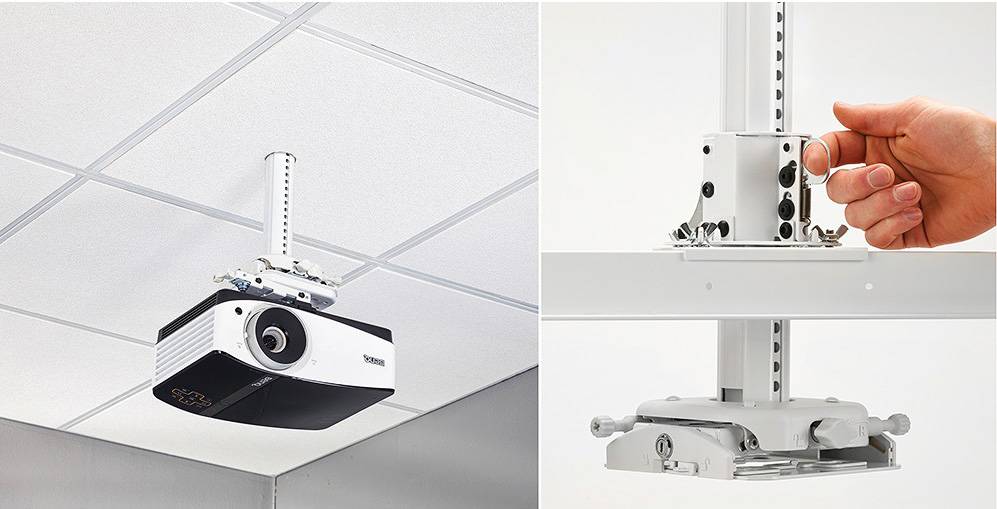

При установке на потолок типа «армстронг» достаточно аккуратно вынуть одну или две плиты, установить розетку рядом с панелью кронштейна и присоединить одетый в гофре силовой провод. После этого наносится разметка на элемент, сквозь который выходит штатив, вырезается отверстие. Плиты ставятся на место.

Много хлопот вам доставят разве что натяжные потолки. Лучше заранее сказать мастерам, где планируется установить экран для проектора и сам кронштейн. В идеале, они устанавливаются заранее, потому что выполнить монтаж на уже смонтированном натяжном потолке невозможно.

В завершение хотелось бы дать вам еще несколько полезных советов:

1. Высоту комнаты, в которой планируете установить проектор на потолок, нужно знать до сантиметра.
2. Также вам нужно знать точное расположение экрана и его параметры.
3. Всегда учитывайте возможности потолка, а также наличие необходимых инструментов.
4. По возможности, запаситесь декоративными деталями. Они помогут вам спрятать провод.

Инструкция по креплению проектора к потолку

Большинство моделей кронштейнов оборудованы одной потолочной пластиной. Такой вариант достаточно удобен, если проектор крепится на бетонной плите перекрытия.

Для того чтобы закрепить кронштейн, достаточно пробить перфоратором четыре отверстия в потолочной плите и с помощью дюбелей зафиксировать проектор.

Для потолков, отделанных гипсокартоном или натяжным полотном, рекомендуют использовать конструкции с дополнительной крепежной рамкой, как на фото.

Но можно использовать и стоечный вариант. Чтобы установить потолочный держатель на подвесной или гипсокартонный потолок, необходимо выполнить следующие операции:

• Разметить место на черновой потолочной плоскости, определить точку прохождения вертикальной оси кронштейна;
• С помощью фанерной дощечки 150х200 см и двух потолочных подвесов из оцинковки собирается закладной элемент, который будет спрятан за натяжным или гипсокартонным потолком;
• В фанере сверлятся отверстия по разметке в потолочной пластине, после чего стойка кронштейна может быть надежно закреплена винтами или саморезами.

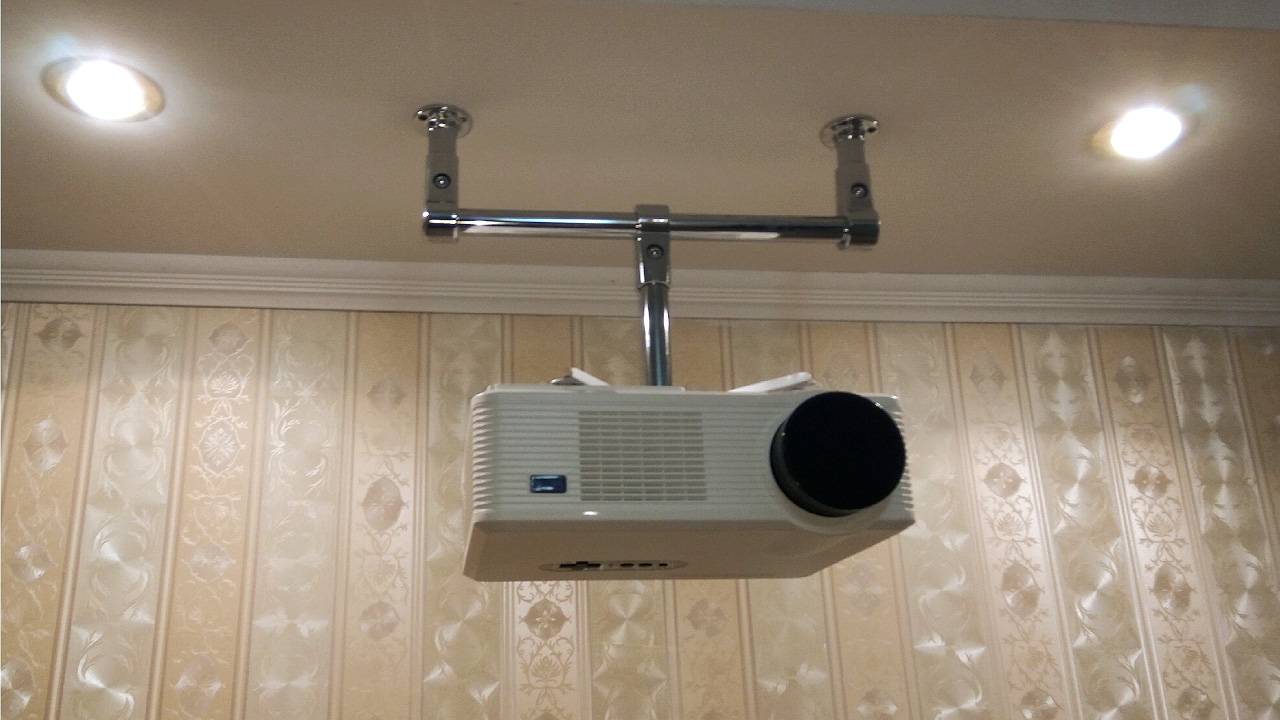

Если в конструкции вместо одной телескопической стойки используется рамка, то крепление выполняется через два полухомута, врезаемых в фанеру на расстоянии 150 мм друг от друга. Благодаря этому система получается самовыравнивающейся.

Для стоечного варианта регулировка по вертикальной оси выполняется с помощью отвеса и подкладочных шайб.

Останется лишь закрепить рейки кронштейна на корпусе проектора и подвесить устройство к поворотному узлу.

Место установки проектора на потолок

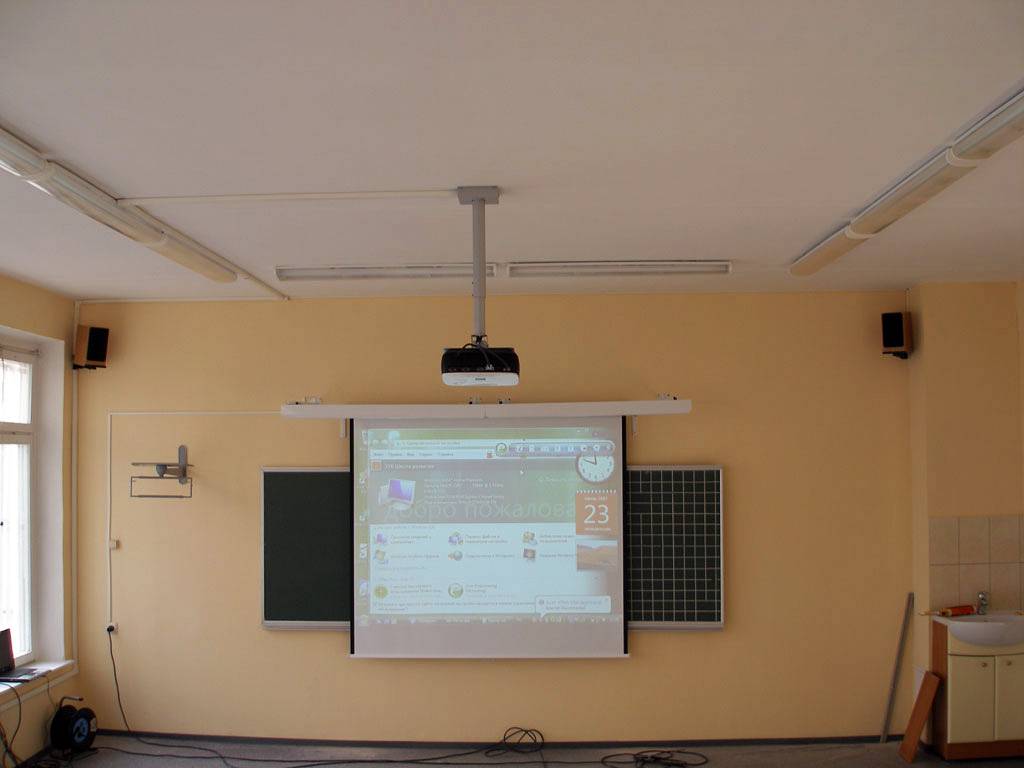

В залах для презентаций, в лекционных аудиториях проекционную установку желательно устанавливать на небольшом расстоянии от экрана, в первой трети потолочного пространства. Уменьшенное расстояние дает возможность уменьшить тепловую нагрузку на прибор, а кроме того, в случае возникновения неполадок всегда есть возможность подойти и скорректировать направление изображения.

В домашних условиях проектор выносят на потолочном кронштейне на противоположную от экрана стену. С одной стороны, это дает возможность жильцам избежать столкновений с креплением, а с другой – существенно уменьшает количество пыли, оседающей на чувствительной оптике.

Почти у всех моделей современных проекционных установок есть встроенная функция коррекции горизонтального угла направления на экран. Это позволяет крепить аппаратуру на кронштейне не обязательно по осевой экрана. Проектор можно сместить влево-вправо на 1,5-2 м. Хотя, как отмечают пользователи, цветопередача изображения несколько ухудшается.

Расстояние потолочного проектора от потолка

Основным преимуществом универсальной системы крепления является плавная регулировка высоты подвеса. Диапазон регулировок от 30 см до 1,2 м. Уменьшать расстояние меньше рекомендуемого нельзя, так как ухудшаются условия охлаждения прибора.

Большинство пользователей предпочитают не использовать слишком длинные стойки подвесов. С одной стороны, это ухудшает обзор для зрителей, с другой – резко снижает жесткость потолочного крепления.

Если проектор устанавливается в квартире панельного многоэтажного дома, то лучше всего выбрать модель потолочного кронштейна без стойки, иначе ходьба соседей сверху приведет к «дрожанию» изображения.

Совет! Если без штанги никак не обойтись, то лучше выбирать коробчатые или рамочные потолочные держатели.

Расстояние потолочного подвеса для проектора от стены

• Для длиннофокусной техники оптимальное удаление равно 3,7-4 м;
• Стандартные модели устанавливаются на расстоянии 2,0-2,5 м;
• Короткофокусные проекторы ставят на удалении 1,5-1,8 м.

Соответственно меняются и размеры экрана, рекомендованные диагонали приведены на схеме ниже.

К сведению! Чем дальше от экрана, тем проще установить проектор, но с увеличением расстояния резко снижается яркость изображения, и требуется более сильное затенение помещения.

Потолочное крепление для проектора: критерии выбора

В потолочные комплекты для креплений проекторов на потолки входят следующие детали из пластика или металла, составляющие единую композицию:

1. Монтажная панель – выполнена по типу пластины. На нее стойку крепят к поверхности потолка.
2. Штанга – элемент конструкции, определяющий расстояние от потолка до проектора и позволяющий менять эту величину при необходимости.
3. Крепежная платформа – подставка, куда устанавливают сам проектор.
4. Специальный узел крепления, позволяющий зафиксировать проектор на желаемой высоте.
5. Механизм поворота проектора, при помощи которого можно транслировать изображение в нужном ракурсе.

Универсальный кронштейн — конструкция потолочного крепежаВыбирая потолочные крепежи, необходимо руководствоваться следующими критериями:

• Вес проектора. Крепеж должен выдерживать массу транслятора изображения.
• Места расположения гнезд крепления. Необходимо, чтобы они соответствовали друг другу на проекторе и крепеже. Даже минимальное расхождение отверстий не позволит качественно установить проектор под потолок.
• Длина штанги. Несмотря на возможность регулировки, подобные элементы могут быть ограничены в таких показателях, как минимальная и максимальная длина. Поэтому высота помещения должна быть измерена заранее, как и принято решение о том, на каком расстоянии от потолка будет размещаться проектор. Неправильно подобранная штанга приведет к тому, что проектор будет переносить изображение только на верхнюю часть экрана.

Схема расстояний в комнате

Сведущие в данном вопросе люди, советуют покупать детали и собирать крепежи под конкретные помещения. Благодаря современным технологиям, магазины представляют кронштейны в широком ассортименте не только по материалам, применяемым для изготовления деталей, но и цветовым оттенкам.

Техника крепления

После того как первый шаг к созданию домашнего кинотеатра сделан, проектор приобретён и доставлен к месту назначения, приходится размышлять по поводу того, как установить проектор, какой крепёж для проектора следует обязательно приобрести.

Хорошо, когда техническое средство приобретается до проведения ремонтных работ. Также не возникает проблем с тем, как повесить проектор на потолок, если во время проведения ремонта задолго до приобретения технического средства, владельцы всё-таки предвидели вероятность приобретения проектора, поэтому позаботились о создании мини-зоны, ориентированной на крепление к потолку проектора.

Если же вы входите в число тех, кто ещё несколько лет назад не мечтал о приобретении такого аппарата, а теперь находится перед дилеммой, не понимая, как правильно установить проектор, тогда вам будет полезно ознакомиться с рекомендациями тех, кто уже проделал этот путь.

Первоначально следует посетить торговое заведение, чтобы выбрать подходящий крепёж для проектора потолочный. В магазине вам могут предложить несколько разновидностей кронштейна, отличающихся друг от друга по нескольким параметрам.

Прежде всего, следует решить, из какого материала вы желали бы видеть потолочный кронштейн. Чаще всего пользователи приобретают металлические или пластиковые конструкции, хотя имеется возможность приобрести и деревянные модели.

Кронштейн, при помощи которого удаётся осуществлять монтаж проектора, состоит их трёх составных частей:

• монтажной площадки;
• штанги;
• платформы.

Особое внимание важно обратить на модификацию платформы, которая может быть ориентирована под конкретную модель проектора, а может быть универсальной. Если вы приобретаете кронштейн с универсальной платформой, тогда можно устанавливать не только проектор, сопровождающийся любым весом и конфигурацией, но и крепить даже телевизор

Как бы вас ни убеждал продавец в магазине, что конкретная модель кронштейна идеально подойдёт для установки проектора на потолок своими руками, не поддавайтесь на такие уговоры, а лично исследуйте поверхность, убедитесь в точном совпадении мест крепления на корпусе проектора и площадки кронштейна

Как бы вас ни убеждал продавец в магазине, что конкретная модель кронштейна идеально подойдёт для установки проектора на потолок своими руками, не поддавайтесь на такие уговоры, а лично исследуйте поверхность, убедитесь в точном совпадении мест крепления на корпусе проектора и площадки кронштейна.

Поскольку крепление для проектора настенное или потолочное следует зафиксировать единожды, а не участвовать в проведении таких манипуляций постоянно, важно обратить внимание и на модификацию штанги. Отлично, если она подлежит беспрепятственной регулировке. К сожалению, не все модели обладают такими характеристиками, поэтому заранее показано определиться, на какой высоте следует зафиксировать техническое средство, чтобы впоследствии изображение качественно отражалось на экране, не сопровождаясь искажениями

К сожалению, не все модели обладают такими характеристиками, поэтому заранее показано определиться, на какой высоте следует зафиксировать техническое средство, чтобы впоследствии изображение качественно отражалось на экране, не сопровождаясь искажениями

К сожалению, не все модели обладают такими характеристиками, поэтому заранее показано определиться, на какой высоте следует зафиксировать техническое средство, чтобы впоследствии изображение качественно отражалось на экране, не сопровождаясь искажениями.

Опытные пользователи акцентируют внимание на том, что крепление для проектора на стену или на потолок можно приобрести в полном комплекте, но при желании можно каждую составляющую купить по отдельности, тем самым подбирая то, что по вашему разумению максимально подходит для вашего проектора. Пусть вас особо не тревожит тот момент, что потолок в комнате не сопровождается горизонтальной поверхностью. Приобретая специальный адаптер, проектор можно даже закрепить на потолке, состоящем из балок или имеющем форму купола

Приобретая специальный адаптер, проектор можно даже закрепить на потолке, состоящем из балок или имеющем форму купола

Пусть вас особо не тревожит тот момент, что потолок в комнате не сопровождается горизонтальной поверхностью. Приобретая специальный адаптер, проектор можно даже закрепить на потолке, состоящем из балок или имеющем форму купола.

Установка крепежных деталей

Работу по креплению кронштейнов для проектора на потолочном перекрытии, вне зависимости от его модели, осуществляют стандартным способом:

• при помощи перфоратора делают отверстия;
• в них вставляют дюбели;
• посредством отверстий, имеющихся в монтажной панели, вкручивают саморезы.

В том, как закрепить проектор на потолке, ничего сложного нет, но это при условии, что перекрытие в доме или квартире бетонное или деревянное, а владельцев устаивает наличие видимых проводов. Созерцать их под потолочной поверхностью не совсем эстетично.

Чтобы провода и розетки не испортили внешний вид потолка и стилистику интерьера помещения, установку проектора желательно запланировать накануне ремонта, когда имеется возможность расположить коммуникации за натяжной или подвесной потолочной конструкцией или проложить в бетонном перекрытии штробу для кабелей.

Если решение о приобретении проектора было принято после завершения ремонта, нужно хорошо продумать, как произвести монтаж.

Крепление к бетонному потолку

Если решение об установке излучателя было принято после окончания ремонта, то для монтажа оборудования рекомендуется приобрести кабель-канал, который поможет замаскировать электрические провода и не испортить внешний вид помещения. В остальном особенности монтажа кронштейна ничем не отличаются от процедуры, описанной выше.

Крепление к потолку из гипсокартона

Потолок из гипсокартона позволяет замаскировать электропроводку, в том числе провода, обеспечивающие работу проектора. Однако, перед тем как осуществить подобные манипуляции, рекомендуется убедиться в том, что электрика, скрытая навесным потолком, будет надежно защищена от попадания влаги.

Установить крепеж для компактного проектора можно при помощи дюбелей-бабочек, которые раскрываются при вкручивании в них саморезов. Такая конструкция сможет удержать аппаратуру, вес которой не превышает 5 кг. Если оборудование весит более 5 кг, то монтаж потолочного крепления для него нужно производить в металлический профиль, удерживающий гипсокартон. Чтобы его обнаружить, достаточно воспользоваться магнитом.

Кроме того, чтобы установить кронштейн на таком потолке, можно сделать отверстие в гипсокартоне и закрепить конструкцию на бетонном основании. Такой вариант установки потребует последующей маскировки места вывода крепления для проектора. Для этой цели подойдет полиуретановая розетка.

Крепление к потолку типа Армстронг

Потолок Армстронг представляет собой ячеистый каркас, в секции которого помещены декоративные плиты. Для установки потолочного крепежа достаточно изъять один или несколько элементов потолка и произвести монтаж к основному перекрытию по классической схеме. Коммуникации, необходимые для работы проектора, рекомендуется поместить в специальный гофрированный шланг.

В одной из плит потребуется сделать отверстие для вывода штанги кронштейна наружу. После окончания всех манипуляций нужно вернуть элементы потолка на место и подключить проекционную установку. Если потребуется вывод проводов из-под потолка, то для их маскировки также можно воспользоваться кабель-каналом.

Крепление к натяжному потолку

Если в помещении планируется установка натяжного потолка, то монтаж видеопроектора на потолок рекомендуется совместить с проведением косметического ремонта. В таком случае перед установкой натяжного полотна потребуется закрепить кронштейн. Если штанга крепления имеет недостаточную длину, то между основным потолком и установочной пластиной нужно установить закладную, добавляющую высоту кронштейну.

Зачастую решение об установке потолочного крепления для проектора принимается после натяжения полотна. В таком случае необходимо разобраться, как прикрепить проектор к натяжному потолку.Для решения этой проблемы потребуется обратиться к специалистам, которые проведут частичный или полный демонтаж верха и, после установки кронштейна, вернут его на место. В крайнем случае можно использовать термокольца, чтобы сделать отверстие в полотне и установить крепление на бетонную основу. Но из-за того, что отверстие для удобства установки придется делать значительно больше, чем диаметр трубы кронштейна, придется потом продумывать различные варианты маскировки отверстия в потолке.

Крепление на стену

Чтобы разместить проецирующую установку на стене, необходимо приобрести крепление соответствующего типа. После покупки и определения с местом его размещения необходимо прикрутить кронштейн к стене на обозначенное место. Для фиксации нужно использовать дюбели или анкерные болты (в зависимости от габаритов оборудования). Завершить монтаж проектора нужно закреплением аппаратуры на кронштейне.
