Как выбрать короба для вентиляции пластиковые

Виды пластиковых вентиляционных коробов для вытяжки

Строго говоря, такого понятия, как пластиковый короб для вытяжки не существует. Есть пластиковые воздуховоды, которые выполняются из разных видов этого материала и имеют свои особенности.

Пластиковые короба, а точнее, воздуховоды, за счет доступной цены, эстетичности и простоты установки востребованы при частном строительстве. Создаются элементы из полимеров:

1. ПВХ-трубы относятся к недорогому сегменту. Они просты в установке, не разрушаются от воздействия солнечных лучей и не деформируются. Диапазон приемлемых температур — от 0 до +80°С.
2. Полипропиленовый трубопровод боится низких температур и деформируется при слишком высоких показателях. Оптимальная температура — от +5 до +98°С.
3. Трубы из полиэтилена имеют антистатическое покрытие и выдерживают температуру от –40 до +80°С. Материал не боится ультрафиолета, конструкции просты в монтаже и не пропускают влагу.
4. Фторопласт (ПВДФ) устойчив к химическим воздействиям, не боится кислот, щелочей и паров. Выдерживает температуру от –40 до +140°С, не ломается и не деформируется.

Познавательное видео на эту тему:

Виды форм и типовые размеры

Независимо от материала воздуховод может иметь круглое или прямоугольное сечение. Оба типа применяются при устройстве приточной вытяжки принудительной и естественной вентиляции.

Размеры:

• диаметр воздуховодов круглого сечения имеет несколько стандартов — от 100 до 200 мм;
• размеры прямоугольных бытовых воздуховодов варьируются от 100х150 мм до 160х200 мм.

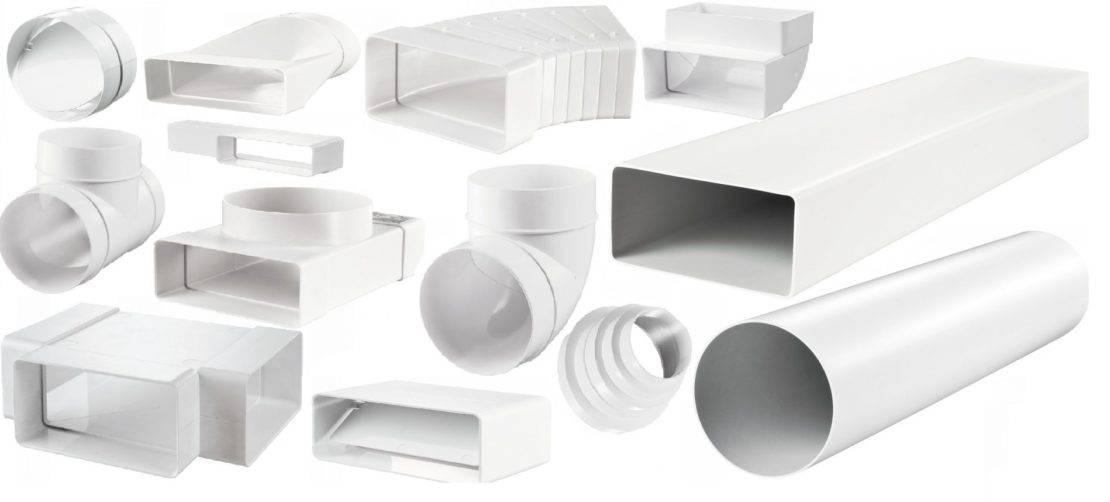

Каждый размер труб предполагает наличие полного набора комплектующих (поворотов, соединителей, переходников и разветвлений).

Форму сечения воздуховода выбирают, исходя из параметров комнаты, а не из личных предпочтений:

1. Если кухня небольшая, с невысоким потолком, выбирайте трубы с прямоугольным сечением. Плоский воздуховод не будет выделяться на общем фоне.
2. Для просторной кухни с высокими потолками целесообразнее круглые трубы. Плоский воздуховод в большой комнате выглядит сиротливо.
3. Если на кухне вентиляция особенно востребована, лучше выбирать воздуховод круглого сечения с высокой производительностью.

Прямоугольный пластиковый короб для кухонной вытяжки имеет существенный недостаток — прямые углы. Каждый поворот создает сопротивление потоку воздуха и снижает аэродинамические свойства воздухоочистителя.

Чтобы правильно подобрать диаметр воздуховода круглого сечения, объем комнаты (площадь, умноженную на высоту) умножьте на величину кратности воздухообмена, которая берется из таблицы соответствующего СНиП. В жилых домах поступление и вывод воздуха (воздухообмен) всегда одинаковы — полученное значение и будет величиной диаметра вытяжки.

Преимущества и недостатки

Другие достоинства пластикового короба для вытяжки:

• низкий уровень шума;
• долговечность;
• высокая скорость движения потока воздуха за счет гладкой внутренней поверхности.

Недостаток пластикового воздуховода в том, что при низкой температуре он становится ломким, поэтому его устанавливают только в отапливаемом помещении.

Какой использовать короб под натяжным потолком, под встроенную вытяжку

Подвесной потолок — лучший способ маскировки вытяжного воздуховода. Под кессонной, гипсокартонной, пластиковой или натяжной конструкцией он будет вообще незаметен.

Выбор трубы под натяжной потолок зависит от нескольких факторов:

• его высоты;
• расстояния между подвесной конструкцией и базовой поверхностью;
• характеристик помещения.

Главный критерий выбора воздуховода под натяжной потолок — это его диаметр. Он не должен превышать расстояние между потолком и подвесной конструкцией. Если требуемый диаметр будет больше необходимого, выбирайте пластиковый короб прямоугольного сечения.

Особенности монтажа пластикового вентиляционного короба

Монтаж пластикового воздуховода для вытяжки осуществляется в несколько этапов, включающих проектную часть и непосредственно установку. Разработка схемы. Чтобы правильно рассчитать необходимое количество элементов воздухоотвода, необходимо составить схему установки вентиляционного канала. Разнообразие элементов пластиковой конструкции позволяет выполнить практически любую вариацию короба. Чтобы вытяжка работала в нормальном режиме, нужно выполнить следующие условия:

• максимально уменьшить длину короба, так как при удлинении теряется интенсивность выведения воздушного потока;
• использовать минимальное количество элементов монтажа, которые способствуют изменению траектории движения воздушного потока (сужения, изгибы и т. д.), так как они увеличивают сопротивление;
• отказаться от поворотов конструкции на 90°. Такие участки максимально увеличивают сопротивление и способствуют налипанию в данных местах частиц загрязнения;
• удалить короб от стояка отопления. Если это невозможно, то его необходимо теплоизолировать, чтобы температура устройства не превышала 50 °C. Изолирующий материал будет способствовать подавлению шума;
• согласно разработанной схеме собирается вытяжной короб.

Установка обратного клапана и решетки. Клапан – обязательный элемент вентканала. При его отсутствии воздух будет просто возвращаться в помещение. Устанавливается он в конце воздухоотвода. Дополняется решеткой и оснащается сеткой, чтобы с улицы или из общей шахты в вентиляционную систему не попадали мелкие животные, птицы и насекомые.

Размещение и закрепление воздухоотвода. От размещения короба напрямую зависит способ его крепления. Если изделие монтируется в шкаф, то его следует прикрепить к задней стенке с помощью хомутов. Прокладываемый над шкафами короб можно закрепить к ним же посредством держателей и саморезов. Фиксацию к стене или потолку стоит делать с помощью держателей и хомутов и располагать их с интервалом не менее 70 мм.

Контроль герметичности. Осуществляя сборку пластикового вентиляционного канала, необходимо следить, чтобы все стыки были подогнаны, не оставались щели и промежутки. Проверка короба на герметичность до начала эксплуатации невозможна, поэтому допущенные ошибки могут обернуться проникновением в помещение загрязненного воздуха и усилением шума.

Элементы пластикового короба для вытяжки

Сечение и размеры воздуховодов

Чтобы выбрать подходящие элементы, полезно разбираться в видах и размерах пластиковых воздуховодов для вентиляции. Конфигурация сечения бывает круглой, квадратной и прямоугольной. Существуют жесткие и гибкие разновидности. Первые изготавливают с использованием специальных форм. Их стенки толщиной 3 мм.

Гибкие виды – это гофротрубы из ПВХ. Чтобы получить гофрированную поверхность, пластик наплавляют на проволочный каркас. Преимущество гнущегося канала в удобстве прокладки, ведь его гнут в любом направлении под разными углами. Для сборки системы не понадобятся поворотные фасонные элементы.

Плоские каналы

Цена прямоугольных воздуховодов выше на 20-30% из-за нюансов производства. Но в сравнении с круглыми разновидностями они обладают меньшей производительностью, потому что при сборке используют поворотные и угловые элементы, повышающие аэродинамическое сопротивление. Также причина снижения производительности кроется в наличии швов в месте стыковки двух деталей.

Плоские каналы нуждаются в дополнительной звукоизоляции, потому что на поворотах слышен шум при движении воздушных масс на большой скорости.

Для сохранения геометрии короба большого сечения увеличивают толщину его стенки. Некоторые производители для экономии материала короткие стенки делают тоньше, чем широкие.

В бытовых целях используют разновидности с такими размерами:

• толщина стенки колеблется в пределах 2-8 мм;
• широкая сторона – 110, 122, 204 мм;
• короткая сторона – 55 или 60 мм;
• протяженность – 350, 500, 1000, 1500, 2000 и 2500 мм.

Если нужен короб для вытяжки на кухне пластиковый, то предпочтение отдают плоскому воздуховоду. Его проще скрыть за подвесным потолком или навесными шкафами. Учитывая высоту конструкции, потолок опускают всего на 70-80 мм.

Круглые каналы

Пропускная способность элементов круглого сечения намного выше, чем у их плоских собратьев. Круглые пластмассовые воздуховоды для вентиляции отличаются герметичностью, потому что при сборке не образуют швов. Еще одно преимущество заключается в их дешевизне. Главный минус связан со сложностями при скрытой прокладке, потому что спрятать трубу за подвесным потолком сложнее.

Габариты круглых вентканалов следующие:

• в производственных помещениях устанавливают элементы сечением до 2400 мм;
• в жилье и общественных зданиях применяют короба диаметром от 100 до 200 мм;
• протяженность – 500, 1000, 1500, 2000 и 2500 мм.

Методы декорирования трубы от вытяжки

Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.

Для этого существует несколько способов:

1. Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
2. Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
3. Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
4. Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
5. Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
6. Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
7. Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.

Особенности монтажа пластикового короба для вытяжки

Монтаж пластикового короба легко выполнить самостоятельно, без привлечения специалистов. Однако для эффективной работы системы, лучше воспользоваться услугами профессионалов

При выполнении монтажа важно соблюдать определенные правила. Во-первых, чтобы система вентиляции работала с максимальной производительностью, протяженность участка воздуховода должна быть минимальной

Оптимальным считается расстояние не более 3 м. Это зависит от размещения вентиляционного канала, который располагается вдоль одной из стен или в углу кухни, и места установки вытяжки относительно него.

Наиболее часто встречающимся вариантом является кухня с вентиляционным коробом в углу, фото наглядно это демонстрируют. Здесь целесообразно размещать вытяжку вблизи канала, что избавит от установки длинных воздушных магистралей и уменьшит потери мощности вытяжного устройства.

Во-вторых, чтобы не создавать чрезмерное аэродинамическое сопротивление внутри системы желательно использовать минимальное количество фасонных элементов для изменения направления движения воздушного потока. Чем больше на участке будет установлено колен на 90º, тем выше будет сопротивление в системе, что создаст дополнительный шум при работе вытяжного устройства. Это также приведет к чрезмерному накоплению жира и пыли на внутренней поверхности воздушного короба.

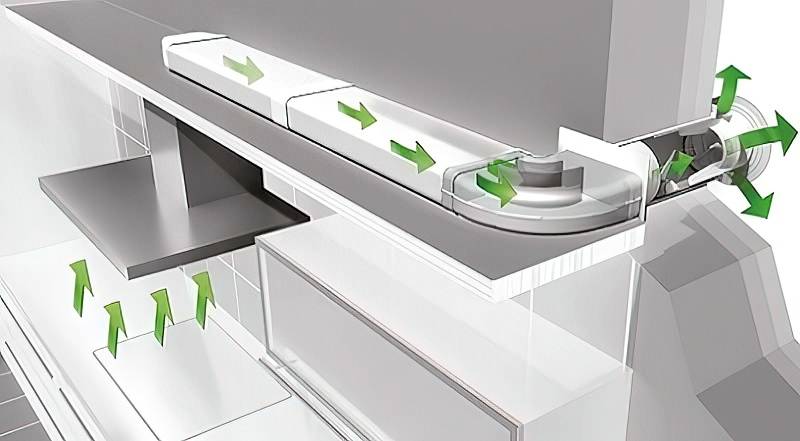

Схема интеграции вытяжки с системой вентиляции помещения

Следует помнить, что полимерные короба обладают низкой степенью огнестойкости. Изделия способны выдерживать температуру не более 50ºС. Поэтому, если необходимо монтировать воздуховод вблизи стояка отопления или другого источника тепла, следует проложить между ними теплоизоляцию, чтобы исключить необратимую деформацию пластика.

Полезный совет! Для создания теплоизоляции лучше использовать пенопласт, имеющий низкую теплопроводность, который не будет создавать дополнительный шум при вибрации пластикового короба.

Участки полимерного воздуховода от вытяжки до вентиляционного канала могут закрепляться разными вариантами. Это зависит от их расположения относительно стен, потолка и шкафов. Здесь следует учитывать все нюансы, чтобы избежать появления шума от вибраций, деформации и провисания вентиляционного короба с возможной его разгерметизацией.

Пластиковый короб, который располагается внутри кухонных шкафов, крепится к их задней стенке при помощи хомутов. Места прохождения короба через стенки фиксируются при помощи пенополистирольных или пенопластовых вставок, что препятствует возникновению шума при работе системы.

Пластиковый воздуховод смонтированный внутри кухонного шкафчика

Если воздуховод располагается над шкафами, его фиксация выполняется при помощи специальных держателей или маленьких саморезов по дереву. Крепление изделия к потолку или стене происходит с помощью держателей, располагаемых на расстоянии 1 м друг от друга. Фиксация осуществляется с использованием специальных хомутов, которые подбираются по размеру и форме вентиляционного короба.

Если вентиляционный короб будет закрыт подвесным или натяжным потолком, его следует надежно закрепить без учета визуального восприятия внешнего вида конструкции и проверить надежность системы крепления при максимальной работе вытяжки.

Полезный совет! Несмотря на то что все пластиковые элементы системы вентиляции плотно прилегают друг к другу, лучше обработать все стыки акриловым или силиконовым герметиком, что предотвратит разгерметизацию вентиляционного короба через некоторое время.

Пластиковые воздуховоды в квартире не только удобны, но их можно стильно обыграть, создав уникальный дизайн

Пластиковые воздуховоды являются удачным решением для обустройства надежной, высокоэффективной системы приточной вентиляции в доме или квартире. А правильно подобранная фурнитура, крепежи и герметик придают конструкции не только привлекательный внешний вид, но и существенно продлевают срок службы системы.

Enter the text or HTML code here

Особенности монтажа

Из материалов потребуются сама труба, хомуты для соединения с вытяжкой и шахтой, декоративная заглушка для вентиляции, оснащенная патрубком для соединения воздуховода с креплением.

Этапы монтажа:

Установка накладки (вентиляционной заглушки) на потолок или стену

Здесь важно, чтобы отверстия на заглушке точно совпадали с отверстиями вентиляции. Наносят разметку и устанавливают накладку так, чтобы ее крепежные элементы попадали в пазы на вентканале

Установка переходника на вытяжку (в некоторых случаях система обходится и без него)

Переходник надевают на выходной патрубок вытяжки и закрепляют хомутом. Соединение не герметизируют. Монтаж трубы воздуховода. Отмеряют и отрезают нужный фрагмент, не забыв добавить к нему 10–15% от длины на случай ошибок или брака. Один конец вставляют в отверстие вентиляционной шахты, а другой надевают на патрубок вытяжки и закрепляют хомутом.

В отличие от гофрированных изделий, модели из металла или пластика сложнее монтировать: сначала устанавливают вентиляционный канал, затем крепят вытяжку.

Главное при монтаже воздуховода — задать правильное направление движению воздуха. Загрязненные потоки, всасываемые в вытяжку, должны двигаться только к вентиляционной шахте, а не обратно в помещение.

Дополнительные элементы вентиляции из пластика

Жесткие и гибкие пластиковые воздуховоды для вентиляции дополняют фильтрующими приспособлениями, которые продлевают срок службы вентиляционной системы. Пластиковая поверхность быстро портится от пыли и грязи, поэтому на воздуховоды в грязных помещениях (гаражи, мастерские) устанавливают сразу несколько видов фильтров, например, мешочные, волоконные, металлические и угольные. Для очищения воздуха от крупных загрязнителей устанавливается фильтр грубой предварительной очистки.

Приточные клапаны нужны для естественного воздухообмена. Приток воздуха в помещение с улицы обеспечивается разницей давления (за пределами дома оно выше). Для создания определенной интенсивности приточно-вытяжных потоков независимо от погодных условий устанавливаются вентиляторы. Они бывают вытяжные, приточные или приточно-вытяжные.

Для закрывания выхода вентиляционной трубы используется анемостат. Это короткий патрубок с круглой плоской заглушкой. У него есть монтажный фланец, который перемещается перпендикулярно трубе. С помощью заглушки приток воздуха в помещение регулируется вручную. Чтобы увеличить или уменьшить отверстие, заглушку закручивают или откручивают.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:

• прямо над вытяжкой на стыковом сегменте;
• два поворота в углу на втором стыковом сегменте;
• изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм.
  И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

• высота — 55 мм, 60 мм;
• ширина — 110 мм, 122 мм, 204 мм;
• длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
• толщина стенки — 2-8 мм.
  Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Виды, формы и размеры коробов из пластика

По форме сечения они делятся на:

• круглые или овальные.
• прямоугольные и их подвид — квадратные.

И как уже говорилось выше, короба могут быть как жесткими, так и гибкими.  Жесткие разновидности имеют довольно толстые стенки — не менее 3 миллиметров.

Изготавливаются они путем отлива жидкого пластика в заготовленные формы. Из-за толщины стенок такие короба хорошо держат форму, но в то же время имеют большую массу и довольно высокую стоимость.

Гибкие пластиковые короба изготавливаются в виде гофры. Сначала создается основной каркас из проволоки, который впоследствии заливают пластиком.

Гибкие воздуховоды легче и дешевле, а также более просты в установке, так как им при необходимости можно придать нужную форму.

Пластиковую гофру обычно сильно растягивают, дабы избежать неровностей в стенке воздуховода и тем самым облегчить путь воздушным потокам.

Но всех таких неровностей не избежать, и они являются причиной главных минусов таких воздуховодов — низкой скорости движения воздуха и частого скопления мусора, пыли и жира на стенках.

Габариты у воздуховодов могут быть самыми разнообразными. Например, у круглых наиболее распространенными считаются диаметры в 100, 150 и 200 миллиметров. Длина воздуховодов обычно составляет от 500 и до 2500 миллиметров.

У пластиковых прямоугольных коробов в большинстве следующие габариты:

• высота — 55-60 мм;
• ширина может составлять 110, 122 или 204 миллиметра;
• длина — от 350 и до 2500 мм;
• толщина стенок — от 2 до 8 мм.

Но это лишь наиболее распространенные варианты воздуховодов. Существует гораздо более широкий размерный ряд труб, которые используются для промышленных предприятий.

Там ширина/диаметр короба может достигать двух с половиной метров.

Само собой, более широкие трубы должны обладать более толстыми стенками, иначе они будут хуже сохранять свою первоначальную геометрическую форму, поскольку пластик – гибкий материал.

Сильные стороны вытяжек без отвода в вентиляцию

Рассматривая вопрос, какую выбрать вытяжку для кухни: с отводом в вентиляцию или без воздуховода, – следует изучить главные преимущества рециркуляционных устройств. Благодаря двухуровневой системе фильтрации обеспечивается эффективная очистка воздуха на кухне от различных загрязнений. Циркуляционные вытяжки часто блокируют отводящие каналы вентиляции, а рециркуляционные исключают вероятность застаивания воздуха. Такие устройства характеризуются низким уровнем шума и вибрации при работе.

Установка вытяжки с угольным фильтром на кухню без отвода в вентиляцию наиболее оправдана в случае присутствия в помещении газовой колонки. Работа циркуляционного вытяжного прибора может спровоцировать обратную тягу, что повышает вероятность отравления угарным газом.

Рециркуляционные вытяжные устройства можно устанавливать в любых помещениях

Вытяжка рециркуляционного типа не оснащена воздуховодом, что позволяет экономить свободное пространство на кухне

Это особенно важно для малогабаритных помещений и не портит интерьер

В сравнении с отводящими устройствами такой прибор характеризуется лаконичным и универсальным дизайном, более легким весом, что упрощает его транспортировку и установку. Устройство потребляет меньше электроэнергии, чем циркуляционные варианты. При его эксплуатации исключается необходимость технического обслуживания вентиляционного канала.

Очищение воздуха при помощи встроенной системы фильтрации позволяет не использовать естественное проветривание, что будет способствовать сохранению температурного режима в помещении.

Недостатки рециркуляционных кухонных вытяжек

При выборе такой фильтрационной системы для кухни следует учитывать недостатки устройства. Для эффективной работы вытяжки необходимо периодически менять фильтры, что влечет за собой дополнительные финансовые затраты. К тому же для некоторых моделей вытяжек найти необходимый аксессуар довольно проблематично.

Рециркуляционные агрегаты нуждаются в систематической замене фильтров

При достаточно сильном загрязнении воздуха система очистки может не справиться в должной мере с возложенной на нее функцией. В этом случае можно предусмотреть комбинированный вид кухонной вытяжки, которая работает в отводящем и рециркуляционном режимах.

Работа рециркуляционной вытяжки не способствует должному воздухообмену в кухонном помещении. Поэтому в случае установки газовой плиты следует обеспечить непрерывный приток свежего воздуха, что исключит вероятность отравления угарным газом.

Рециркуляционные устройства без отвода в вентиляцию характеризуются коэффициентом полезного действия 70%, который ниже, чем у циркуляционных вытяжек. К тому же цена угольных систем фильтрации значительно выше стоимости других аналогов.

Коэффициент полезного действия вытяжек без отвода ниже, чем у циркуляционных моделей

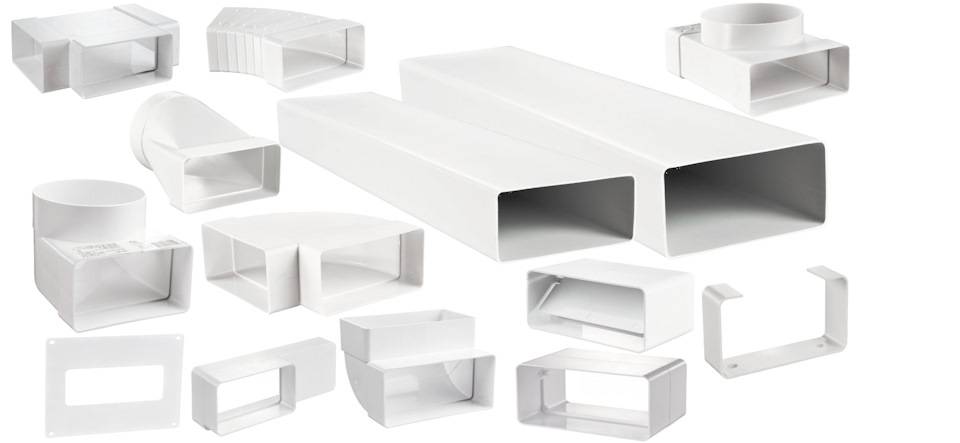

Пластиковый вентиляционный короб: элементы системы

Одним из наиболее важных условий качественной сборки системы вентиляции из пластика является знание существующих элементов системы – не зная их, вентиляцию собрать не получится. Ознакомимся с ними поближе.

1. Вентиляционный короб (воздуховод). Короб может отличаться сечением и его размером – они бывают как круглыми, так и прямоугольными. Более удобными считается профильное сечение вентиляционного короба – такие воздуховоды достаточно легко крепить к плоскости и, если речь идет об их установке за подвесной потолок, то они занимают там меньше места. Если говорить про размеры такого пластикового короба для вытяжки, то они могут быть достаточно разнообразными, самое маленькое сечение – это 50 на 100мм, а самое большое 400 на 200мм.
2. Повороты. С их помощью достаточно просто изменить направление прокладки воздуховода в любой плоскости. Эти изделия могут отличаться как углом поворота, так и плоскостью поворота – если говорить про угол, то они могут осуществлять поворот под 45° или 90°. Что касается плоскости, то это либо горизонт, либо вертикаль.
3. Тройники. Здесь практически без вариантов – в большинстве случаев это равноценные тройники, все три выхода которых имеют одинаковое сечение. Угол ответвления у них также стандартный и составляет 90°.
4. Соединители – могут быть как равноценными, так и переходными, позволяющими выполнять соединения пластиковых вентиляционных коробов, размеры которых отличаются друг от друга. Через размер они не скачут – переход может быть осуществлен только плавно.
5. Обратный клапан. Это устройство позволяет осуществлять управление воздушными потоками – с его помощью можно задать необходимое направление движения воздуха. Зачастую такие изделия используют для предотвращения тока воздуха с улицы в моменты, когда принудительный вентилятор отключен.

6. Крепежные элементы. Это своего рода хомуты, позволяющие производить быстрый монтаж трубопроводов.

Кроме этих изделий, существуют еще и специализированные детали, позволяющие осуществлять быстрый и простой монтаж вентиляционных систем – к примеру, многофункциональная воронка, которая по своей сути является универсальным переходником. Также среди подобных изделий можно выделить переходы с профильных коробов вентиляции на круглые трубы.

Нюансы маскировки коммуникаций

Открытые газовые трубы и вентиля смотрятся не очень красиво. Это можно исправить, уложив их в декоративный кожух. В строительных магазинах есть много вариантов данных элементов.

Второй вариант — изготовить короб из гипсокартона. Изготавливается он по размерам труб и других элементов коммуникационной системы. Наружные стенки коробов оформляются под цвет мебели или стен кухни.

Выбирая вариант, как закрыть отопительное оборудование, следует помнить, что газовый котел и коммуникации должны оставаться в свободном доступе, если понадобится их ремонт или проверка рабочего состояния.
