Как сделать коптилку горячего копчения своими руками
При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.
В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.
Простая коптильня
Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном
Схема простой коптильни
Кирпичная коптильня
Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.
В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.
Есть два варианта этой конструкции:
- В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
- В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.
Компоненты кирпичной коптильни
Электрокоптилка
Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.
Схема электрокоптилки
Бытовая коптильня
Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.
Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.
В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.
При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.
Составляющие бытовой коптильни
Коптильня горячего копчения для квартиры
Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.
Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:
- крышка на 10 мм больше и имеет загнутые края;
- к верхней части корпуса приварен уголок 15х15мм;
- в образовавшийся жёлоб наливается вода и опускаются края крышки.
Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.
Коптильня горячего копчения
Коптильня полугорячего копчения
Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.
Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.
Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.
Коптильня для полугорячего копчения
Электрокоптильня горячего копчения
Большая часть электрокоптилен предназначены для горячего копчения. Они имеют меньшие габариты и состоят из одного блока — дымогенератора и коптильной камеры. Обычно они совмещены в одном корпусе:
- на дне коптильной камеры находится ТЭН;
- на него насыпаются опилки, которые при нагреве выделяют дым;
- на расстоянии 5 см от опилок расположен поддон для сбора жира;
- на высоте 10 см от поддона находятся решётки с продуктами;
- вся установка закрывается передней дверцей или верхней крышкой.
Такие установки выше обычных. К размеру аппарата, устанавливаемого на газовую плиту, прибавляется высота ТЭНа — 2-3 см. При самостоятельном проектировании коптильни горячего копчения это необходимо учесть на чертеже.
На следующей схеме видны основные размеры и внутреннее устройство электрокоптильни.
Электрокоптильня горячего копчения
Переделка вертикальной коптильни в электрокоптилку
В вертикальных электрических коптильнях достаточно места для установки внутри электроплитки с ёмкостью для опилок. Проще всего переделать в электрическую устройство, изготовленное из бочки ёмкостью 200 л или сделать такую коптильню из холодильника.
Пошаговая инструкция сборки состоит из следующих пунктов:
- на высоте 20 мм от дна сверлится отверстие Ø 10 мм для провода;
- от электроплитки отсоединяется вилка;
- плитка ставится на дно бочки, а провод пропускается в отверстие;
- вилка подключается к проводу;
- на электроплиту ставится сковородка без ручки, на которую будут насыпаться опилки.
Вертикальная коптилка
Как сделать простейшую коптильню для рыбы из ведра своими руками
Чтобы правильно сделать простейшую коптильню для рыбы, пользуются инструкцией. Для конструкции пригодится ведро или выварка емкостью 20 л. Порядок работ:
- Отступив от верхнего края 10 см, крепят решетку. Ее изготавливают из металлического прутка сечением 0,3-0,5 см.
На дно устилают ореховую шелуху или щепу из ольхи и других фруктовых деревьев
- Отступают от днища 10 см и устанавливают подходящую по диаметру старую сковороду для скапливания жира. Чтобы сковорода стояла более устойчиво, из двух отрезков профиля делают крестообразную перегородку и укладывают на опилки
Конструкцию устанавливают на открытый огонь, т. к. крышка прилегает негерметично, применять коптильню можно только на улице
Шахтный вариант
В том случае, если семья проводит на даче много времени имеет смысл остановиться на вертикальной конструкции. Придется выполнить достаточное количество работ, но зато будете иметь стационарную установку.
Шахтную конструкцию можно изготовить из листов стали или кирпича. Дело это трудоемкое, начинать придется с закладки фундамента. Описание процесса изготовления может и не помочь в работе. Недаром говорится, что лучше один раз увидеть, чем сто раз услышать. Если уж точно желаете иметь на своем приусадебном участке капитальную коптильню, рекомендуем найти на просторах всемирной паутине видео и просмотрите его.
Мастера, и профессионалы, и «самоделкины», с удовольствием делятся своими успехами и выкладывают на ютубе интересные ролики с пошаговыми инструкциями.
Намного проще изготовить коптильню из ведра или бочки.
Дымогенератор — купить или сделать
Цена недорогого дымогенератора начинается от 2500 руб. Более производительное и надёжное оборудование будет стоить не меньше 5000 руб. Эти средства можно сэкономить, изготовив дымогенератор собственноручно.
Для сборки понадобятся:
- Ящики или коробка ёмкостью не меньше 0,1 куба.
- Для холодной обработки нужен металлорукав или пластиковый гофр (менее предпочтительно) длиной 2–3 м. Диаметр должен соответствовать разъёму дымохода.
- Вентилятор или компрессор для нагнетания воздуха.
- Кабеля, выключатель.
Сборка простейшего дымогенератора для холодной обработки дымом:
В верху ящика сделайте отверстие под гофру и вставьте его туда.
Вставляем гофру в отверстие
Внизу ящика поставьте электропечь со сковородой.
Ставим печь со сковородой в нижней части
В этом же ящике снизу, в стенке напротив гофра, сделайте отверстие под вентилятор.
Устанавливаем вентилятор для подачи дыма, подойдёт версия для компьютера
Для герметизации ёмкости проклейте все стыки ящика малярным или обычным скотчем. Положите на сковороду щепу и включите электропечь.
Тлеющие щепки будут дымить на сковороде
После запуска вентилятора дым по гофрированной трубе будет подаваться в коптильную камеру.
Генератор дыма в работе
Советы по копчению продуктов
Чтобы использование коптилки происходило по всем правилам, а само устройство прослужило весь свой срок, следует выполнять простые советы:
Под самый низ коптильной камеры устанавливают поддон. В процессе копчения жир стекает в него, и чистить коптилку будет намного проще. К тому же, жир не будет стекать по дымоходу в топку и не начнет издавать неприятный запах.
Чтобы пепел и сажа из дымогенератора не оседали на коптящихся продуктах, на дно камеры для копчения укладывают мокрую мешковину
Она не создает серьезных препятствий для дыма, но мелкие частички будут оседать на ней.
Важно постоянно контролировать температуру копчения. При превышении допустимых значений технология заготовки еды нарушается
Как следствие, теряется особый вкус и аромат коптящейся еды, а сами продукты не смогут храниться так же долго.
Постоянное открывание крышки коптильной камеры сопутствуют снижению концентрации дыма и, как следствие, увеличивают сроки заготовки.
Рекомендуется начинать подготовку продуктов с вечера, а начинать копчение – с утра. Такой подход даст больше времени на контролирование процесса на начальных этапах, когда это наиболее важно.
Нельзя использовать при приготовлении опилки хвойных деревьев. Такая древесина содержит большое количество смол. При сгорании они попадают в дым, оседают на стенках дымохода, коптильной камеры и продуктах. И, если со стенок смолы еще можно удалить, то продукты будут безвозвратно испорчены.
Специалисты рекомендуют использовать опилки фруктовых деревьев – яблони, груши, вишни. В случае их отсутствия используются опилки ивы дуба или ольхи. Также под конец процесса можно положить в коптилку можжевеловую ветку. Она придаст неповторимый аромат копченостям.
Если вы смогли сделать коптильню, используя примеры ее конструкции, то в любой момент сможете выполнить холодное копчение в домашних условиях. Это позволит вам заготовить любой объем мяса или рыбы, а использование коптилки в производственных масштабах может стать началом нового бизнеса.
Как сделать коптильню своими руками. Пошаговая инструкция
Для того, чтобы самостоятельно соорудить коптильню не обязательно обладать профессиональными навыками строителя и иметь в запасе дорогостоящее оборудования. Для вполне примитивных конструкций подойдут обычные инструменты и материалы, которые можно купить в магазине за небольшие деньги или даже найти на даче.
В зависимости от возможностей и желания можно построить такие коптильни:
Походная коптильня.
Собственная коптильня, расположенная на склоне около дачи очень удобная и практичная в использовании, ведь подходит для копчения холодным способом большого видового разнообразия продуктов. Основным материалом для ее изготовления служит древесина.
Инструкция для строительства походной коптильне следующая:
● выкопайте шахту для дымохода, ширина которого составляет 0,3 метра, длина — 6 метров; ● заложите трубу, диаметр которой 0,2 метра, в получившийся ров и проведите ее от места нахождения костра до входа в коптильню; ● выложите топку из кирпича или сварите из металла. Её форма должна быть выполнена в форме куба со сторонами 4 метра; ● присоедините топку к трубе; ● установите задвижку на топке с другой стороны, чтобы создать тягу; ● сбейте из досок герметичную камеру для копчения; ● установите внутрь камеры решетки, задвижку, панель для забора продуктов.
Стационарная коптильня.
Для того, чтобы обустроить на дачном участке такой агрегат придется потратить не только время и силы, но и деньги. Однако результат будет стоить всех усилий, ведь конструкция будет не только эстетично выглядеть, но и эффективно работать.
Для ее монтажа следуйте пошаговой инструкции:
● залейте фундамент, глубиной 0,4 метра с армированной проволокой, металлическими прутами и кусками арматуры; ● заранее в яме для фундамента сделайте канал для дымохода на расстоянии 1,5 метра от коптильной камеры; ● проложите трубу по траншее до топки; ● соорудите герметичную топку из кирпича или воспользуйтесь металлическим ящиком; ● присоедините топку к трубе; ● после того, как фундамент застынет, начните кирпичную кладку стен; ● в процессе кладки сделайте металлические прутья; ● оборудуйте строение крышкой.
Простейшая коптильня горячего копчения.
Подобную конструкцию можно приобрести в любом специализированном магазине, однако в целях экономии средств ее можно соорудить и самостоятельно:
● выберете подходящее место для коптильни на возвышенности; ● оборудуйте участок металлическим листом, на котором будет гореть огонь; ● уложите основу из кирпича с двух сторон от листа; ● поверх кирпичных столбиков установите металлический ящик. Можно использовать кастрюлю или ведро; ● оборудуйте ящик полками, на которых будут коптится продукты; ● установите поддон, который будет нужен для опилок; ● оборудуйте ящик крышкой, через которую будет происходить процесс размещения продуктов; ● установите задвижку.
Коптильня на мангале.
Когда на отдыхе резко захотелось копченостей, а специального агрегата под рукой нет, и не предвидится в ближайшее время, можно соорудить коптильню из мангала. Возведение такой хитрой и простой конструкции займет по большей мере час, а то и меньше, а готовая и аппетитно пахнущая еда появится на столе в ближайшее время.
Чтобы сделать коптильню на мангале следуйте пошаговой инструкции:
● найдите кусок трубы или небольшую бочку из металла; ● положите находку на мангал; ● оборудуйте трубу решеткой; ● насыпьте опилок; ● герметично закройте трубу; ● разожгите огонь.
Простая коптильня из бочки.
Очень простую коптильню можно сделать из металлической бочки и электрического нагревателя. Для этого следуйте инструкции:
● сделайте отверстие в дне бочки;
● установите на дно нагреватель, вытащив шнур через отверстие;
● на печку поставьте емкость с опилками и накройте ее колпаком;
● подвесьте продукты на пруты или положите на решетку;
● накройте бочку крышкой.
Коптильня на чердаке.
Еще один интересный вариант коптильни — коптильня построенная на чердаке. Подсоединяется она к дымоходу от домашнего камина или печки. Так вы сможете не только обогреть свой дом, но и приготовить вкусные копчености. На фото показана схема такой коптильни.
Сложности изготовления и пути их решения
Одной из основных трудностей при изготовлении коптильни является ее герметизация. В первую очередь, это относится к дымоходу для холодного копчения.
Чтобы избежать утечки дыма и преждевременного разрушения дымохода, необходимо тщательно перемешать раствор для кладки.
Устанавливая кирпичи, важно добиться цельности швов раствора, а при обнаружении зазоров, немедленно их устранить. Кроме того, герметично должны закрываться и дверцы коптильных камер
Сооружение комбинированных коптилен встречается часто и способы их строительства может изучить каждый желающий. Это объясняется универсальным характером работы прибора. С другой стороны, для его конструирования требуется использовать больше материалов и учитывать больше параметров. Для кого-то такая работа выглядит излишней. К тому же многие предпочитают какой-то один способ копчения и не нуждаются во втором.
Домашняя электрическая коптильня
Этими установками удобно пользоваться в условиях городской квартиры. У них есть преимущества перед обычными аппаратами:
- возможна установка на балконе;
- не нужна газовая плита;
- нагрев аппарата при помощи электричества позволяет автоматизировать процесс путём установки датчиков температуры и реле времени.
В домашних коптильнях заводского производства нагрев производится при помощи трубчатых электронагревателей. В устройствах, сделанных своими руками, кроме ТЭНов, используются электроплитки.
Есть разные варианты расположения ТЭНов:
- под дном коптильни, при этом щепа насыпается на дно коптильной камеры;
- на дне камеры, и опилки сыпятся прямо на ТЭН;
- на дне камеры, но на ТЭН ставится поддон с опилками.
В последнем случае в качестве нагревателя, если позволяют габариты устройства, допускается использовать обычную электроплитку.
Электрическая коптильня для колбасы по своему устройству и принципу работы не отличается от электрической коптильни для рыбы. В электрокоптильне, независимо от её конструкции, можно коптить любые продукты, меняются температура и время обработки.
| продукт | время (час) | температура (°С) |
| рыба | 2-4 | 80-120 |
| мясо | 1,5-3 | до 150 |
| колбаса | 2-2,5 | до 120 |
| сало | 0,5 | до 120 |
Перед началом копчения продукты необходимо посолить или выдержать в маринаде, иногда проварить. После обработки копчёности нужно выдержать для созревания от 30 минут до нескольких часов.
Как сделать своими руками
Коптильню для горячего или холодного копчения можно сделать собственноручно.
Материалы и инструменты
Стационарные коптильни возводят из кирпича, камня, пенобетона, бетонных блоков (пустотелых и полнотелых), дерева, листового металла.
Важно! Основное требование к дымовой камере, топке и дымоходу — огнестойкость. Для изготовления этих элементов нужны негорючие или термостойкие материалы. Трубы для дымохода нужны металлические, а для дымоотвода в коптильнях холодного копчения можно использовать пластиковые и керамические
Трубы для дымохода нужны металлические, а для дымоотвода в коптильнях холодного копчения можно использовать пластиковые и керамические.
Выполнение работ по устройству коптильни невозможно без применения ручных и электрических инструментов. Потребуются:
- болгарка;
- шуруповерт;
- ножницы по металлу (если нет болгарки);
- отвертки;
- пассатижи;
- измерительный инструмент: рулетка, угольник, линейка;
- строительный пузырьковый уровень;
- сварочный аппарат (при изготовлении металлических коптилен).
Из дополнительных материалов потребуются саморезы, болты, диск по металлу, сверла. На этапе подготовки к работам по сооружению коптильни проверяют наличие инструментов и закупают требуемые материалы.

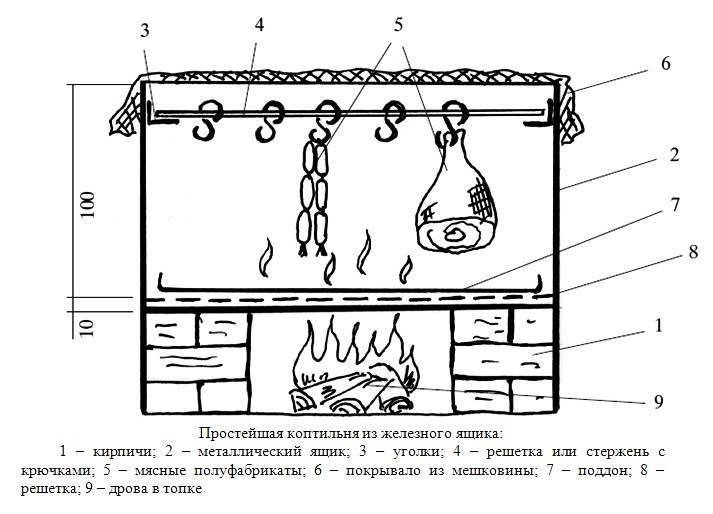

Чертеж рыбной коптильни
Проект коптильни включает все элементы, перечисленные в схемах для горячего и холодного копчения. Но перед постройкой прибора выбирают его размеры, местоположение, материал изготовления. Стационарные коптильни желательно размещать на безветренных зонах участка. Мобильные приборы сооружают в любом удобном месте.
От руки рисуют план участка с указанием расстояний до построек и других крупных сооружений. Выбирают наиболее подходящее место для размещения коптильни, отмечают его. При желании можно набросать эскиз, если речь о солидной кирпичной конструкции.
Но в большинстве своем все стационарные дымовые камеры выглядят одинаково: в виде домика типа скворечника. По своему вкусу выбирают вариант устройства крыши (односкатная, двускатная, плоская) и отделочные материалы для стен и кровли.
Фото 2. Пример чертежа коптильни горячего копчения для рыбы, с размерами и пояснениями. Топку внизу можно организовать различными способами.
Изготовление переносной горячей коптильни
Что требуется для сооружения коптильни:
- два одинаковых металлических бака емкостью 50—60 литров;
- 4 болта сечением 6—10 мм;
- металлические заклепки 8—10 шт.;
- 4—5 металлических пластинок (можно вырезать из нержавейки);
- 2—3 металлических стержня сечением 4—5 мм, длиной 40—45 см;
- проволока для изготовления крючков и решеток;
- металлическая чашка или сковородка;
- металлическая крышка для бака (можно заменить куском мешковины);
- 6 кирпичей.
Инструменты для выполнения работ:
- болгарка с диском по металлу;
- заклепочник;
- шуруповерт со сверлом.
Последовательность работ
- Изготавливают корпус. У одного из бачков отрезают болгаркой дно. Ставят этот бак поверх второго. С помощью заклепочника, заклепок и металлических пластин, стягивают два изделия в единую конструкцию.
- Изготавливают топку. В выбранном месте возводят стенку из 3 кирпичей. Напротив нее, на расстоянии 30—40 см, выстраивают вторую аналогичную.
- Изготовление решеток. Нарезают толстую проволоку на равные отрезки, связывают между собой более тонкой проволокой.
- Изготавливают поддон из нержавеющей стали. Вырезают прямоугольник нужного размера и загибают его стороны так, чтобы получились бортики.
- Высверливают отверстия под прутки. Выставляют их.
- Вкручивают болты на уровне установки поддона (5—7 см от дна).
- Собирают коптильню: устанавливают внутрь поддон и решетки, баки ставят на кирпичные стенки. Накрывают крышкой или мешковиной.
Простейшая переносная коптильня из ведра своими руками для г/к
Сделать конструкцию вполне можно самостоятельно из старого ведра и других подручных материалов. Это позволит не только сэкономить финансы, но и приготовить очень вкусные копчености.
Схема и чертежи

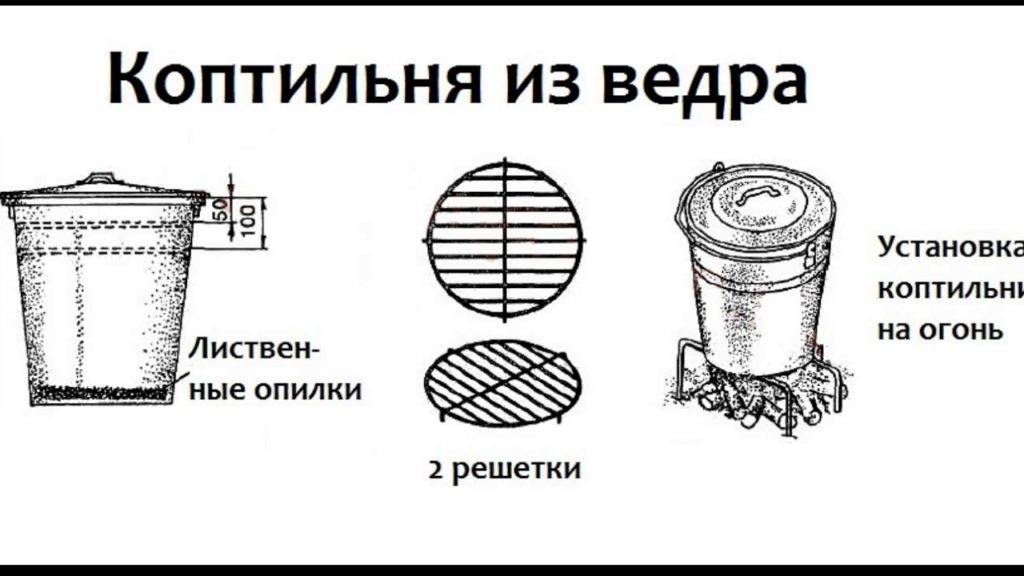

Схема коптильни из ведра
Для того, чтобы рабочий процесс отнимал меньше времени, можно воспользоваться специальными схемами и чертежами, которые без проблем можно найти в Интернете в свободном доступе.
Описание изготовления
Как говорилось выше, на дно такой мини-коптильни кладется определенное топливо для копчения продуктов. Желательно класть сразу столько, чтобы хватило на все процесс копчения и не нужно было разбирать конструкцию, чтобы докинуть еще щепы.
Над ним нужно с помощью специальной решетки установить небольшую емкость, в которую будет стекать жир из тех продуктов, которые коптятся. Использовать можно емкость из качественного железа или небольшой противень. Также неплохим вариантом считается розетка из толстого слоя фольги с резными краями. Купить такую розетку можно по доступной цене в любом специализированном магазине.
Уловитель жира должен находиться сантиметров на 7-10 выше топлива. Стоит проследить, чтобы используемая емкость не касалась стенок конструкции. Это нужно для того, чтобы дым мог равномерно распространяться по всему корпусу мини-коптильни.
Вместо подставки для уловителя жира подойдут два электрода, которые будут иметь небольшой размер
Важно только предварительно удалить из них слой флюса. Размещаться электроды обязательно должны на одинаковом расстоянии от дна конструкции
Для этого в стенках ведра делается четыре отверстия друг напротив друга. В данные отверстия вставляются электроды, а их концы немного загибаются, чтобы сделать прочную и надежную подставку.
https://www.youtube.com/watch?v=1CvB16zZRsE
На некотором расстоянии от уловителя жира устанавливается первая решетка для продуктов. На нее нужно будет положить те будущие копчености, которые имеют небольшой размер. Сделать решетку можно точно так, как и подставку для уловителя жира, но лучше использовать больше электродов или шампуров. Еще выше устанавливается либо второй ярус, либо крючки, на которых будут находиться куски покрупнее.
Крышка
Если в комплекте с ведром нет специальной крышки, то вполне можно воспользоваться листом железа. Перед использованием его для конструкции, желательно приварить ручку, чтобы эксплуатация была более удобной.
Решетка
Металлическую решетку можно изготовить из проволоки или воспользоваться листом нержавейки. В первом случае из проволоки делается сетка с небольшими ячейками, диаметр которой будет соответствовать размерам ведра. Во втором случае из нержавейки вырезается соответствующий круг, в котором нужно сделать максимально много отверстий, через которые сможет проходить дым.
Деревянная решетка делается очень просто. Для нее подойдут обычные деревянные палки, которые будут достаточно толстыми и прочными. Не стоит использовать тоненькие веточки, которые могут не выдержать вес продуктов или температуру внутри мини-коптильни. Палки складываются в решетку и тщательно связываются проволокой. Размер палок должен соответствовать диаметру корпуса самодельной коптильни.
Принцип действия
В ведро насыпается топливо, на решетку устанавливается уловитель для жира. Дальше нужно установить решетку с подготовленными заранее продуктами. Конструкция плотно закрывается крышкой и устанавливается на подставку из кирпичей. Под ведром разводится небольшой костер. Мини-коптильня будет постепенно нагреваться, что приведет к тлению щепы, которая начнет выделять дым и коптить продукты.
