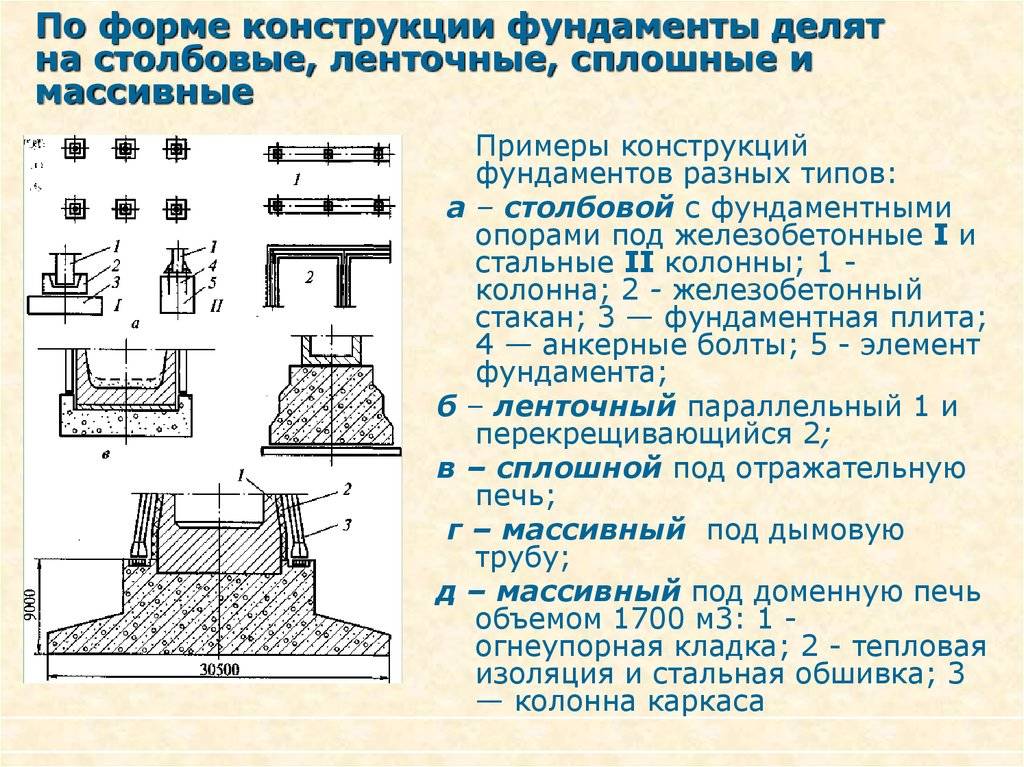

Классификация фундаментов по особенностям их конструкции

Столбчатый фундамент

Схема столбчатого фундамента.

В строительстве каркасных домов из дерева, имеющих легкие стены, целесообразно создавать столбчатые основания отнюдь не мелкого типа, что снижает материальные потери и уменьшает трудоемкость в 2 раза, а иногда и в 4. Столбчатый фундамент может быть выполнен из кирпича, бетона, железобетона, щебня для бетона и т.д. Процесс строительства дома на сборных бетонных или железобетонных колоннах продвигается значительно быстрее. Колонны устанавливают с интервалами в 1,5 или 3,5 м и по всем имеющимся углам будущего здания, то есть в местах концентрации напряжения. Для различных типов используемых материалов есть минимально допустимое сечение столбов. Так, для бетонного фундамента оно должно быть 400×400 мм, для свай кирпичных сечения не могут быть меньше 510х510 мм. Под основание столбчатых фундаментов обязательно должны быть заложены утрамбованные песчаные подушки толщиной не меньше 20 см.

В том случае, когда столбы возводятся из мелкого щебня или кирпича, их лучше дополнительно укрепить при помощи заложения арматуры из проволочной сетки или любой другой вертикальной арматуры, установленной через 30 см.

При работе с сборным железобетонным фундаментом опоры для оснований лучше устанавливать на утрамбованный песчаный слой в 15 см на дне ямы.

Технология устройства плитного (плавающего) фундамента

Этот вид основания является разновидностью монолитного фундамента, основание которого может выступать и в роли пола будущего строения. Устройства фундаментов этого типа тоже весьма затратно, поэтому применяют его преимущественно для небольших домов в частном строительстве. Всеми положительными свойствами монолитного основания плитный фундамент обладает в полной мере.

Порядок выполнения работ

Фундаменты этого типа устанавливаются, как правило, на пучинистых, песчаных и слабых грунтах, там, где уровень грунтовых вод высок. Если фундамент закладывают на глубину, меньшую, чем глубина промерзания грунта, такой тип называют мелкозаглубленным фундаментом. С основания при устройстве такого фундамента снимается от 20 до 50 см почвы. На хорошо выровненное дно насыпается слой гравия или щебня до 10 см высотой. Слой тщательно трамбуется, после этого засыпают слой песка, который расклинит щебень и исключит его дальнейшее движение. Песок обладает высокой морозостойкостью, что предотвратит сдавливание готового фундамента.

Сверху на тщательно утрамбованную подушку укладывают слой гидроизоляции, чтобы предотвратить потери фундаментом влаги. Может использоваться полиэтиленовая пленка или любой другой подобный материал. Это поможет избежать попадания в готовое основание влаги.

Затем приступают к установке опалубки. Если фундамент погружен в грунт, роль опалубки могут играть стенки ямы, но если он снаружи, без нее не обойтись. Опалубку лучше закрепить как можно тщательнее.

Берутся доски толщиной 20-25 мм и из них сколачиваются щиты, ширина каждого из которых на 0,5-1 м выше, чем планируемая конструкция основания под фундаменты. После прикрепления к стенкам ямы щиты герметизируются бумагой, картоном или толем.

На гидроизоляцию устанавливается каркас из арматуры.

Фундамент из шпал с заглублением.

Так как конструкция этого фундамента испытывает нагрузки на изгиб, требования к арматурнму каркасу серьезные. Арматура используется только переменного сечения диаметром не менее 12-16 мм.

Арматуру связывают в каркас при помощи проволоки. Сварочный аппарат в этой ситуации использовать категорически не рекомендуется. Металл при сварке меняет свои качества, становится ломким и более подвержен коррозии. Состоит арматурный каркас из верхней и нижней сеток, жестко между собой соединенных, с расстоянием между прутьями 20-40 см. Расход арматуры у этого типа фундамента выше в сравнении с остальными.

Плитный фундамент может быть как гладким, так и ребристым. Ребра жесткости предусмотрены в нижней части плиты, заглублены в грунт. Это предотвращает перемещение сооружения в вертикальном направлении.

Схема заложения фундамента.

Бетонирование плавающего фундамента производят слоями не более 15 см, каждый из слоев тщательно разравнивается и трамбуется штыкованием. Заливка плиты полностью не должна занимать более часа. Трамбуется бетон до появления на его поверхности влажного блеска. Верхний слой затем выравнивается при помощи деревянной рейки.

В первый день после заливки основание каждые 4-5 часов смачивают водой или прикрывают полиэтиленом. Если об этом не позаботиться, плита, скорее всего, пойдет трещинами. На втрой день достаточно смачивать 3 раза, на третий – утром и вечером. Опалубку можно снять после высыхания, но полное застывание произойдет только через месяц.

Чтобы противостоять морозному пучению, вокруг фундамента устанавливается утепление грунта. При этом утеплитель укладывается по периметру дома вокруг фундамента на 1-1,5 м, наружную часть фундамента тоже необходимо утеплить. Чаще всего для этих целей используется пенополистирол, пеностекло или пенопласт.

Свайные фундаменты

Самые популярные фундаменты в промышленном и многоэтажном жилом строительстве. Часто используются и при возведении небольших частных домов и коттеджей по современным технологиям. Если при строительстве промышленном способом на свайных фундаментах строят дома из любых материалов, то в частном секторе на сваях стоят преимущественно легкие сооружения из СИП-панелей, бруса, бревна.

Различные виды свайных фундаментов позволяют выбрать подходящий для любого типа строения, практически на любом грунте. Очень удобны сваи для строительства на участках сложного рельефа, в том числе и на неустойчивых грунтах. Дело в том, что длина свай практически не лимитируется — они могут достигать глубины 50 и более метров, что позволяет гарантировано достигнуть устойчивых слоев грунта, на которые может опереться здание любого размера и массы.

Современные технологии строительства используют три основных вида свай: винтовые, бурозабивные и буронабивные.

Фундамент на винтовых сваях

Наиболее востребованные в малоэтажном строительстве винтовые сваи — обычные металлические толстостенные трубы с винтом в нижней части. Они вкручиваются в землю как обычные шурупы, делается это вручную или при помощи специальных машин. Длина свай может достигать 10 -12 м при диаметре 50 – 150 мм.

После вкручивания таких опор, они срезаются на заданной высоте и соединяются горизонтальными балками — ростверком, выполняющим роль основания дома, на которое укладывается обвязка, настилается пол и затем возводятся стены.

+ Плюсы фундаментов на винтовых сваях

1. Простота и скорость монтажа,
2. Возможность использования на любых грунтах,
3. Низкая стоимость готового фундамента.

— Минусы фундаментов на винтовых сваях

1. Недолговечность (металл в земле подвержен коррозии).
2. Необходимость завинчивания на большую глубину.
3. Отсутствие возможности оборудования подвалов.

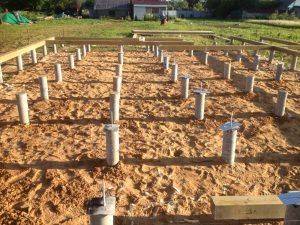

Фундамент на буронабивных сваях

Буронабивные сваи монтируются по другой технологии — сначала бурится скважина, в которой монтируется арматурный каркас. Затем вся конструкция заливается бетоном. Выступающие над землей оголовки срезаются на заданной высоте и соединяются ростверком. Глубина таких свай может достигать 50 метров.

+ Плюсы фундаментов на буронабивных сваях

1. Возможность строительства многоэтажных зданий на любом типе грунта — сваи погружаются на необходимую глубину, до плотных слоев, способных выдержать вес здания.
2. Равномерное распределение нагрузки на основание.
3. Регулировка действующего на одну сваю веса изменением количества опор.
4. Снижение объема земляных работ.

— Минусы фундаментов на буронабивных сваях

1. Сложность расчетов и монтажа.
2. Необходимость дорогостоящих геологических изысканий.
3. Необходимость использования тяжелой грузоподъемной и буровой техники.

Фундамент на забивных сваях

Забивные сваи — бетонные изделия в виде балок квадратного или круглого сечения большой длины — 12 и более метров. Они забиваются в землю ударными устройствами или способом вибропогружения. Используются преимущественно в промышленном строительстве — для забивания требуется сложная и дорогостоящая техника.

Рассмотрев все основные виды фундамента для частного дома выбор оптимального варианта упрощается. Для кирпичных, блочных и каменных зданий оптимальный фундамент ленточный. Для каркасного строительства, домов из бруса и бревна более подходят плитные или свайные (винтовые), на прочных грунтах — столбчатые. Но в каждом отдельном случае выбирается свой вариант, главное, чтобы фундамент выполнял свою основную функцию — служил надежной опорой для дома.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Свайные фундаментные сооружения

Фундамент для дома этой конструкции в качестве основных элементов имеет сваи, которые или опираются на нижележащие грунты, способные воспринимать нагрузки от здания, или передают нагрузки от здания боковой поверхностью.

При передаче нагрузки по последнему варианту сваи называются висячими. По верху свай устраивают железобетонный ростверк, который связывает все элементы в единую конструкцию. Сами сваи изготавливают из железобетона, металла или дерева.

В зависимости от технологии устройства свайного основания применяются в основном сваи забивные и буронабивные.

Забивные железобетонные сваи погружают при помощи ударных механизмов.

Буронабивные сваи изготавливаются непосредственно в процессе монтажа.

Сначала бурится скважина, в которую вставляют арматурный каркас. Затем в скважину подается бетон.

Виды фундаментов по типу сборности

В зависимости от метода закладки типы фундаментов бывают:

1. Монолитными, которые заливают бетоном на месте как цельную конструкцию. Этим способом делают столбчатые, ленточные, свайные, плитные виды фундаментов. К плюсам относят высокую прочность, монтаж основания произвольной формы, выполнение работы без грузоподъемной техники. Из минусов отмечают трудоемкость, зависимость от погоды и температуры.
2. Сборными, которые собирают из готовых блоков, кирпичей, камня. К преимуществам относят быстрый монтаж, заводское качество элементов, прочность. Недостатками считают щели между блоками, применение грузоподъемной техники. К сборным разновидностям фундаментов относят ленточные и столбчатые основания.
3. Сборно-монолитными, в которых сочетаются быстрый монтаж сборных с надежностью цельных конструкций. Из плюсов отмечают стойкость к усадке, высокую прочность. К недостаткам относят применение грузоподъемной техники. Это оптимальный вариант для малоэтажных каменных домов с цоколем.

Классификация фундаментов по разным критериям

По виду материала:

• железобетонные;
• бетонные — состоят из бетона, заливаются в опалубку с трамбованием;
• бутовые — из бутового камня на цементном растворе;
• бутобетонные — бетон с заполнением бутовыми камнями;
• кирпичные — кладка из полнотелого хорошо обожженного кирпича;
• деревянные — закопанные стойки или деревянные сваи;
• металлические — обычно сваи.

По характеру работы под нагрузкой:

• жесткие — в них можно пренебречь деформацией изгиба;
• гибкие — проектируют их как изгибаемые элементы, работают на изгиб, это плитные, ленточные фундаменты.

Сами фундаменты, так же как и основания, должные отвечать определенным требованиям СНиП:

1. Долговечность.
2. Прочность.
3. Стойкость к вымыванию грунтовыми водами, биологической и химической агрессии.
4. Устойчивость на скольжение и опрокидывание.

Расчёт фундаментов

Теории расчётов осадок фундаментов

Для вычисления расчётных осадок фундаментов зданий и сооружений выбирают расчётную схему основания исходя из характера напластования грунтов, конструктивных особенностей сооружения и размеров фундамента. Существует более двухсот методов (теорий) расчёта деформаций оснований, все они имеют свои достоинства и недостатки, вот некоторые из них:

1. метод линейно деформируемого полупространства с условным ограничением глубины сжимаемой толщи H_с;
2. метод линейно деформируемого слоя конечной толщины (Егорова К. Е.), применяется в следующих случаях:
   1. если в пределах сжимаемой толщины H_c, определённой как для линейно деформируемого полупространства, залегает слой грунта с модулем деформации Е₁ ≥ 100 МПа и толщиной h₁ ≥ H_с (1 — (Е₂/Е₁)^1/3), где Е₂ — модуль деформации подстилающего слоя грунта с модулем Е₁ (пп. 7, 8 );
   2. ширина (диаметр) фундамента b ≥ 10 м и модуль деформации грунтов основания Е₁ ≥ 10 МПа.

   Примечание. По схеме линейно деформируемого пространства осадка фундамента может быть определена и методом эквивалентного слоя по Н. А. Цытовичу

3. метод эквивалентного слоя грунта (Цытовича Н. А.)
4. метод послойного суммирования — точность прогноза осадок понижается с увеличением площади фундаментов и глубины отрываемого котлована.

Общие теории

Расчёт фундаментов для зданий и сооружений начинается с выбора типа фундаментов. Прежде всего требуется определить геометрию (размеры) фундаментов, исходя из их устойчивости и прочности применяемых материалов, для этого нужно выполнить следующие условия:

Установить глубину заложения подошвы фундамента, зависящую от следующих факторов:

1. расчётной глубины промерзания грунтов;
2. технологических решений;
3. конструктивных решений (конструктивных особенностей подземной части сооружения: наличие или отсутствие подвала; отдельные фундаменты под колонны, ленточные под стены или сплошная монолитная плита под всё сооружение; монолитные или сборные фундаменты и пр.);
4. геологических изысканий (характера напластования и состояния грунтов: просадочность, пучинистость и др.);
5. гидрогеологических изысканий (уровень грунтовых вод — УГВ);
6. массивности возводимого здания (два этажа или двадцать);
7. особых условий строительной площадки — сейсмичность района (в сейсмических районах принято в среднем заглублять до 10 % всего здания исходя из опыта проектирования и указаний государственных нормативов);
8. наличия построенных зданий и сооружений вблизи, подземных коммуникаций и др.;
9. рельефа местности (горная местность или пологая равнина).

Примечание. Минимальная глубина заложения фундаментов составляет 0.5 м от уровня планировки, в несущий инженерно-геологический элемент — ИГЭ — 0.2 м. Устанавливать фундаменты желательно выше УГВ, если это возможно, на одной отметке, особенно в сейсмоопасных районах, и на один и тот же ИГЭ.

Определить размеры фундамента:

1. выполнить сбор нагрузок на фундаменты и на основание под ними — N (вертикальная нагрузка), M (опрокидывающий момент), Q (сдвигающая сила);
2. принять предварительную площадь подошвы фундамента А и его размеры в плане (b×l) исходя из принятого значения R (см. п. 5.6.7 СП 22.13330.2011), определив давление по подошве фундамента ρ (p = N / A) и сравнив его с реальным значением R для выбранных размеров фундамента;

расчёт прочности материала фундамента

1. выполнить расчёт фундаментов на продавливание (вычислить толщину подушки фундаментов);

расчёт основания при необходимости

1. расчёт песчаной подушки (для искусственного основания);
2. расчёт глубинного уплотнения и т. д.;
3. проверить прочность слабого подстилающего слоя, если это требуется по результатам оценки инженерно-геологических условий;

расчёт конечной осадки фундамента

1. выполнить расчёт величины конечной осадки s фундамента (и сравнить её с предельно допустимой величиной абсолютной осадкой s_maxU);
2. расчёт осадок двух близко расположенных фундаментов.
3. расчёт абсолютных осадок;
4. расчёт средней осадки;
5. расчёт относительной осадки.

Примечание. Сравнение полученных расчётом осадок с предельными, приведенными в СНиП, и решение вопроса о необходимости устройства осадочных швов, либо изменении типа и конструкции фундаментов.

Вычислить величины различных видов деформаций оснований (расчёт устойчивости фундамента)

1. расчёт фундаментов на опрокидывание (отрыв подошвы фундамента допускается обычно не более 1/4 площади, зависит от каждого конкретного случая, например, для фундаментов эстакад отрыв подошвы фундамента не допустим);
2. расчёт фундаментов на сдвиг;
3. расчёт фундаментов на относительную разность осадок, относительный прогиб, выгиб, крен фундамента или сооружения, закручивание.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при строительстве сборной ленты. Все этапы работ выполняются в строгой последовательности, никаких изменений или исключений быть не может.

От точности и тщательности выполнения действий зависит прочность, надежность и долговечность основания, поэтому отнестись к ним надо максимально ответственно.

Подготовка траншеи

Рытье траншеи производится по обычной для ленточного фундамента технологии.

Производится разметка участка, при необходимости — планировка и удаление верхнего слоя грунта.

Глубина соответствует заданным проектным показателям, принятым с учетом толщины слоя песчаной подготовки.

Ширина траншеи должна превышать размеры ленты для удобства укладки блоков.

Чем глубже, тем более пологими делаются стенки чтобы исключить осыпания грунта.

Подушка под основание

Песчаная подушка необходима для коррекции дна траншеи.

Рытье производится с помощью строительной техники, не способной создавать идеальную поверхность. Слой засыпки выравнивает ее и корректирует горизонталь, требования к которой достаточно высоки.

Для создания слоя засыпки используется чистый речной песок, лишенный посторонних включений (особенно, глинистых).

Минимальная толщина слоя составляет 10 см, при необходимости его можно увеличить, но слишком усердствовать в этом нельзя.

Как бы качественно подушка ни уплотнялась, некоторое оседание неизбежно. Чем толще слой, тем сильнее будет заметно оседание ленты.

Уплотнение производится ручной трамбовкой или строительной виброплитой. Рекомендуется смачивать слой засыпки, чтобы добиться максимальной плотности укладки.

Укладка блоков

Монтаж блоков производится в два приема:

• Укладка трапециевидной подушки. Опорная линия для ленты устанавливается на подготовленную песчаную поверхность и тщательно выравнивается по оси траншеи.
• Укладка ФБС. На поверхность бетонной подушки устанавливаются блоки. Первые из них располагаются по углам, выравниваются по осям, после чего укладывают остальные элементы. Для контроля положения устанавливается шнур-причалка, ориентируясь на который производят монтаж. Стыки блоков располагают вразнобой, чтобы не уменьшать прочность ленты и устойчивость к вертикальным нагрузкам. Укладку производят на песчано цементный раствор, который наносят как на горизонтальные, так и на вертикальные торцовые участки.

ВАЖНО!

Если размеры ленты не позволяют использовать целое число блоков (что бывает чаще всего), используются дополнительные доборные элементы нужного размеры.

Завершающие этапы работы

После укладки необходимого количества рядов производятся завершающие этапы работ. В них входят нанесение слоя гидроизоляции и утепление поверхности ленты.

Для этого используются специальные материалы — гидроизоляцию чаще всего делают с помощью битумной мастики, а утепление выполняют путем наклейки плит пеноплекса.

После окончания этих работ засыпают пазухи траншеи и переходят к дальнейшим строительным работам.

Виды фундаментов

Фундаменты различают по нескольким признакам. Наибольшее распространение получила классификация фундаментов по виду конструкции: ленточный, плитный, столбчатый, свайный. Также различают фундаменты по способу изготовления (монолитные, сборные, комбинированные) и по используемому материалу (бетонные, железобетонные, бутовые, бутобетонные, кирпичные, деревянные). Еще одним критерием классификации является глубина заложения — мелкозаглубленные и глубокозаглубленные фундаменты. Целесообразность использования того или иного вида фундамента, способа его изготовления и материала зависит от многих факторов, основными из которых являются сложность проекта дома, вид грунта и уровень грунтовых вод, материалы для строительства дома. Ниже рассмотрены основные виды фундаментов и их краткие характеристики.

Img by RBerteig — flickr

Ленточный фундамент один из часто применяемых в строительстве. Он представляет собой непрерывную, замкнутую ленту (отсюда и название) с четко фиксированными размерами, расположенную под всеми несущими стенами здания, включая внутренние. В зависимости от толщины ленты и глубины ее заложения позволяет выдерживать значительные нагрузки, равномерно распределяя их. Такой фундамент подходит в случаях обустройства подземных помещений (подвал, подземный гараж и др.).

Особенности:

1. подходит для тяжелых строений из камня, кирпича, бетона и др.;
2. фундамент может выполнять роль стен для подвальных помещений;
3. используется на большинстве типов грунтов;
4. простота исполнения.

Недостатки:

1. высокая трудоемкость проведения земляных работ;
2. требует значительного количества материалов.

Img by aka Jens Rost — flickr

Плитный фундамент является монолитной плитой, которая располагается под всей площадью дома и усиливается армированием. Жесткая конструкция позволяет выдерживать существенные деформации и нагрузки.

Особенности:

1. значительная надежность конструкции (большая несущая способность);
2. возможность использования на слабых грунтах и с высоким уровнем грунтовых вод;
3. высокие требования к качеству выполнения работ.

Недостатки:

1. высокая стоимость материалов и работ;
2. возводить плитный фундамент не рекомендуется при низких температурах;
3. нецелесообразность использования на участках с сильным уклоном.

Img by RBerteig — flickr

Столбчатый фундамент представляет собой столбы под опорными точками несущей конструкции. Другими словам, это система отдельно-стоящих столбов, на которые опирается каркас здания. В силу конструктивных особенностей применяется, в основном, в строительстве относительно легких строений (деревянные дома, бани, дачи и др.).

Особенности:

1. высокая экономичность конструкции;
2. используется на подготовленных плотных основаниях;
3. в индивидуальных случаях может применяться для многоэтажного строительства;
4. не требует большого объема работа по гидроизоляции;
5. отсутствие отмостки.

Недостатки:

1. неприменимы на участках с неравномерным ландшафтом (склоны, холмы и др.);
2. сложность обустройства подземных помещений.

Img by WSDOT — flickr

Свайный фундамент состоит из свай и жесткой верхней связки между ними. Такой вид фундамента может выдерживать значительные нагрузки на слабых грунтах. Это самый дорогостоящий вид фундамента, поэтому в индивидуальном жилищном строительстве используется крайне редко.

Особенности:

1. сваи отлично подходят для рыхлых, болотистых грунтов;
2. низкая материалоемкость;
3. малое количество земляных работ;
4. малые затраты на гидроизоляцию;
5. отсутствие отмостки.

Недостатки:

1. необходимость использования спецтехники;
2. высокая затратность;
3. сложность возведение подвальных помещений.

Это основные виды фундаментов, используемых при возведении домов. Каждый из них может быть выполнен по-разному в зависимости от условий строительства и целесообразности использования. Также на устройство фундамента влияет и материал, из которого он изготовлен.

Классификация фундаментов по типу материала

Исходя из того, какой материал используется при изготовлении, различают следующие фундаменты:

• Песчаные;
• Кирпичные;
• Бутовые;
• Бутобетонные;
• Из бетонных блоков.

Песчаный фундамент применяют весьма редко, так как он требует очень устойчивой почвы.

Кирпичный фундамент встречается также редко. Он прочнее песчаного, однако, использование кирпича для фундамента дорого обойдется. И при том такой тип возможен на абсолютно сухих грунтах, так как кирпич весьма не стоек к действию влаги.

Бутовый и бутобетонный фундамент отличается достаточной прочностью, долговечен, и при этом также экономичен.

История фундамента

Фундаменты начали возводить еще в глубокой древности, одновременно с развитием строительства. Большое место среди фундаментов занимали свайные постройки, которые устраивались в устьях рек и предназначались для защиты от зверей и врагов. В дальнейшем назначение свай изменилось, однако они широко применялись. Сооружения, построенные на хороших основаниях, отличаются большой долговечностью, некоторые из них сохранились до наших дней. В качестве примера можно привести пирамиду Хеопса, вес ее около 6 млн. тонн, нагрузка на основание в среднем — 12 кг/см2. Уже в глубокой древности имелись труды по фундаментостроению. Так, римский инженер Витрувий (1 век до н.э.) дал указание в своих трудах по практическому возведению фундаментов. В древних летописях нашей страны также найдены указания по возведению фундаментов. Однако все данные были основаны только на основании опыта возведения фундаментов, и не было никаких теоретических основ расчета фундамента и оснований. В XVIII веке сильно шагнула вперед наука во всех областях, появились первые теоретические разработки науки фундаментостроения. В 1773 году французский ученый Кулон дал теорию расчета сопротивления грунтов сдвигу, а так же формулу для расчета давления грунта на подпорную стенку. В 1841 году французский ученый Трижо предложил способ возведения кессонных фундаментов. В XIX веке был открыт железобетон, он стал ведущим в возведении фундаментов. В 1809 году было открыто явление электроосмоса, которое заключается в том, что частицы воды двигаются в направлении отрицательного заряда. В дальнейшем это явление нашло большое практическое применение в основаниях для разработки котлованов в водонасыщенных грунтах. В 1899 году киевский ученый А.Э. Страус предложил набивные сваи, которые устраиваются в пробуренных скважинах. Он же позднее предложил опускать в скважины арматуру, и затем заливать их бетоном. Первый научный труд «Основания и фундаменты» был написан в 1869 году Карловичевым, в котором были приведены все известные положения. Много сделано в развитии науки об основаниях и фундаментах после Октябрьской революции: в 1929 году был образован сектор оснований и фундаментов, который был преобразован в институт оснований и фундаментов. Теперь перейдем к практическим занятиям и разберем наиболее доступные способы устройства фундамента, применимые для малоэтажных жилых домов.

Примеры применения свай

Устройство буронабивных свай в основание высотного корпуса многофункционального комплекса «Водный» в Москве

Высотные здания в условиях плотной городской застройки. Высокая нагрузка на грунт, сложная сеть подземных коммуникаций и близость соседних зданий обусловливает выбор буронабивных свай для устройства фундамента.

Забивка свай в основание многоэтажного дома в Подмосковье

Значительная отдалённость от ближайших построек, отсутствие подземных коммуникаций, результаты инженерных изысканий площадки строительства позволили остановить выбор на применении забивных железобетонных свай.

Погружение ж/б свай методом вдавливания на строительстве жилого дома ЖК «Квартал 38» в Москве

Близость соседних зданий ставит ограничение на применение забивки свай. Устройство свайного поля методом вдавливания железобетонных свай позволяет избежать опасного для оснований соседних зданий динамического воздействия через грунт.

Видео описание

Какие особенности бетонных забивных свай? Мы поговорим о свайном фундаменте в нашем видео:

Для обустройства фундамента на буронабивых сваях потребуется бетонирование пробуренных в земле скважин. В свою очередь буронабивные сваи делятся на элементы кустарного изготовления и промышленного. Последние монтируются при помощи мобильной буровой установки, а их эксплуатационные характеристики практически идентичны забивным. Сваи кустароного изготовления (являются аналагам столбчатого фундамента) подразумевают установку на глубину от 2 до 3 м с помощью ручных буров.

Устройство свайного фундамента на пучинистом грунтеИсточник

Как правильно выбрать вид фундамента для частного дома

Поскольку фундамент – это несущая часть всей конструкции дома, от него напрямую зависят прочность, надежность и долговечность строения. Если фундамент деформируется или покроется трещинами, это непременно скажется на состоянии стен и всего дома. Такое может случиться при несоблюдении технологий строительства основания или при неправильном выборе типа фундамента. Чтобы подобрать подходящее для частного дома основание, нужно учитывать некоторые критерии.

Одним из определяющих факторов является тип грунта на участке. Поэтому на подготовительном этапе строительства обязательно проводятся геологические изыскания, в ходе которых специалисты определяют состав почвы, ее свойства, уровень грунтовых вод, возможность просадки почвы

Не менее важно знать глубину промерзания грунтов в зависимости от климатических условий местности. Особенности рельефа на участке также имеют значение: не каждый фундамент можно будет построить на территории с сильными перепадами высот

Для определения типа фундамента необходимо грамотно рассчитать нагрузку, которая будет оказываться на основание

Берутся во внимание все составляющие конструкции: стены, кровля, перекрытия, отделка, даже вес мебели в доме

Также важно рассчитать опорную площадь фундамента – от нее будет зависеть степень давления на почву

Глубина промерзания грунта, его состав и уровень грунтовых вод влияют на определение глубины закладки фундамента. Высокий уровень грунтовых вод вынуждает либо заглублять основание, либо увеличивать опорную площадь. Избежать деформации фундамента во время вспучивания грунта зимой помогут качественная гидроизоляция и дренажная система. На грунтах с высокой склонностью к пучинистости фундамент заглубляют на 0,5-1 м ниже уровня промерзания. Если грунт не склонен к пучинистости, то заливку производят на глубину от 1 м.

Практически любой тип фундамента имеет в своем составе цемент

От качества цемента будет зависеть прочность и долговечность основания, поэтому к выбору этого материала тоже важно подойти ответственно

Приобретая цемент, обратите внимание на срок годности, условия хранения и марку производителя

Помимо перечисленных факторов, нужно учитывать близость других построек и техногенную опасность. Любой фундамент увеличивает нагрузку на грунт, и это оказывает влияние на близко стоящие друг к другу постройки

Не менее важно выбрать грамотных специалистов, которые помогут провести расчеты, выбрать тип основания и правильно его возвести. Кроме того, на этапе проектирования здания определитесь со своими запросами и пожеланиями по поводу архитектурно-планировочного решения дома, подумайте о том, понадобится ли вам подвал или цокольный этаж

Типы блоков

Итак, сборный фундамент сооружается из специальных железобетонных блоков, которые применяются для возведения ленточных и столбчатых конструкций. В зависимости от марки бетона (или ж/б) и наличия арматурного каркаса блоки разделяются на несколько классов и имеют свое точно назначение.

Поэтому стандартом определены три их разновидности:

1. Сплошные – ФБС.
2. Сплошные с вырезом для перемычек – ФБВ.
3. Пустотелые – ФБП.

Первые два являются самыми часто используемыми в строительстве. Изготавливают их из тяжелого бетона, и такие блоки являются основой сборных ленточных и столбчатых фундаментов. Третий вид – это, по сути, несъемная опалубка, в пустоты которой заливается бетонный раствор. Отдельно надо сказать о ФБВ, в которых оставляются прорезы. В них не только можно заливать перемычки, которые сдерживают нагрузки поперек установленных блоков, но и коммуникационные сети.

Необходимо добавить, что эти три группы разбиваются на несколько подгрупп, в основе которых лежит или отсутствует армирующий каркас. К примеру, в блоках ФБС армокаркаса нет, а вот в «Ф» он присутствует. ФЛ – армированный вариант, который предназначается именно для монтажа сборно-ленточных фундаментов. БФ – тоже являются армированными изделиями из тяжелого бетона. ФР – тот же вариант, только для трехшарнирных рам.

Понятно, что типоразмер бетонных изделий разнообразен, потому что нет необходимости укладывать под небольшое строение огромные блоки. Поэтому производители сегодня предлагают достаточно обширный выбор, как по габаритам, так и по весу. На фото ниже в таблице показаны марки фундаментных блоков, которые сегодня производятся всеми заводами ЖБИ.

Конструкция и способ изготовления фундаментов

Ленточные фундаментымелкозаглублённыезаглублённые фундаменты
Рис: Классификация фундаментов по заглублению

фундамент глубокого заложенияСтолбчатые фундаменты

• ленты;
• кусты;
• сплошное поле;
• отдельно стоящие опоры.

Рис.: Фундаменты бесподвальных домов

Свайные поля
Рис: Виды ленточных ростверков свайного фундамента

Важно: свайные фундаменты, в зависимости от особенностей конструкции и материалов изготовления, классифицируются на фундаменты из забивных, буронабивных и винтовых свай.
копровых установокБуронабивные фундаментыВинтовые фундаменты
Рис: Виды винтовых свай
