Каркасная баня своими руками

Миниатюрные каркасные баньки — оптимальный выбор

Мини-баня на загородном участке — прекрасный вариант для экономии площади. Правда, одновременно попариться в помещении 3х3 или 3х4 получится лишь у пары человек. Тем не менее, это самый быстрый и недорогой вариант постройки. За основу проще всего взять готовый проект каркасной бани. Можно объединить раздевалку, душевую и парилку в одном помещении. Или предусмотреть более удобный проект с отдельной парилкой, помывочной и комнатой отдыха.

Малогабаритные каркасные бани 4х3 или 4х4 — лучший выбор:

• для экономии на стройматериалах (брус 6 метров режут пополам, получается безотходная стройка);
• скоростного возведения конструкции (всего пару недель затрачивают на строительство при условии готового проекта);
• крепости готового сооружения (при закупке качественной пропитанной древесины каркасная баня простоит очень долго).

Баня до 20 кв. м — рациональное использование площади

Если есть возможность построить каркасную баню 6х6, ее обязательно нужно использовать. Стандартные чертежи включают парную, душевую, комнату отдыха, небольшой коридорчик и санузел. Если разработать проект с мансардой, получите дополнительную жилплощадь на втором этаже. Ее можно использовать под гостевую, бильярдную или спальню.

Полезное: Как выбрать проект одноэтажного каркасного дома для круглогодичного проживания и сезонного отдыха

Техдокументация для проектов каркасных бань площадью 20 кв. м предполагает организацию опорно-столбчатого фундамента с блоками из бетона, основание должно быть надежно гидроизолировано. На пол укладывают черновой настил (22-миллиметровая обрезная доска), затем чистовое покрытие в виде 30-миллиметровой шпунтованной доски. Антисептическую обработку и утепление 10-сантиметровой минватой нужно обеспечить в обязательном порядке.

Стены, перегородки и перекрытия делают из бруса 150х100 мм, используется также доска 100х50 мм и 100х40 мм. Вагонка после камерной обработки идеально подходит для обшивки потолка и перегородок. Десятисантиметровые плиты минеральной ваты и пароизоляция в два слоя укладываются под обшивку.

Для обустройства стропильной системы предназначена доска 100х50 мм, для обрешетки — 22 мм. Для кровельных работ лучше взять ондулин с волновым профилем Выбор оконной системы — деревянной или металлопластиковой — остается за владельцем. Для парной надо приобрести дровяную печь с баком для воды, продумать кирпичную кладку там, где будет располагаться топка.

Вот такие чертежи и планы можно использовать для возведения каркасной бани своими руками.

Индивидуальные проекты позволяют реализовать практически любые пожелания будущего владельца. Есть возможность присоединить к бане веранду или террасу. И даже в чертежи готовой документации можно вносить небольшие корректировки. Компании по разработке проектов предлагают следующий ряд услуг:

• объект под ключ — проект каркасной бани с заводской сборкой стен и перегородок, полной отделкой внутренних стен и фасадов;
• черновая отделка — облицовка или фасада, или внутренних стен;
• без облицовки — базовая сборка из щитов.

Необходимые материалы

Основа каркасного дома — рамы, собранные из деревянного бруса. В зависимости от планируемых  размеров бани для их сборки используют брус 100*150 или 150*150 мм. Для укосин, и поперечин, которые прибиваются между вертикальными стойками, подойдут бруски меньшей толщины.

При устройстве кровли для мауэрлата понадобится примерно такой же брус — 150*150 мм или около того. Для стропильных ног все те же бруски 100*150 или 150*150 мм. Зависит конфигурации выбранной кровли и веса кровельного материала. Кстати, очень тяжелый кровельный материал — типа керамической черепицы — использовать для каркасников нежелательно — слишком велика нагрузка на стены.

Бруса нужно будет много и разного

Еще нужны будут рейки для создания обрешетки, контробрешетки, и всяких вспомогательных работ. Причем их нужно будет много: обрешетка нужна и на стены с двух сторон и на кровлю. Хотя, в некоторых вариантах, снаружи щиты обшивают фанерой (как в видео выше). Вариантов строительства очень много, как и используемых материалов.

Материалы обшивки каркаса внутри и снаружи подбираются исходя из личных предпочтений или назначения строения. Если говорить о каркасных банях, то обычно внутри все обшивается вагонкой (в моечной кладут плитку), а снаружи имитацией бруса или блокхаусом.

В качестве утеплителя для бани желательно использовать минеральные ваты: они не горят. Толщина слоя утепления зависит от региона. Для средней полосы России для бань применяется в основном базальтовая вата, слоем в 15-25 см. Если вас беспокоит возможность выделения формальдегида (об этом много писали), то можно брать нетканые маты. В них эмиссия вредных веществ минимальна.

Чаще утепляют каркасные бани минеральными ватами

Хорошо себя зарекомендовал как утеплитель и пенополиуретан (не пенопласт)

Он кроме низкой теплопроводности еще и звукоизолятор, что при каркасном строительстве немаловажно. Есть несколько «но»:

• в парилке его использовать нельзя — не позволяют температурные режимы;
• он плавится и поддерживает горение;
• стоит этот утеплитель немало (речь идет об экструдированном пенополистироле).

Еще потребуется много гвоздей и саморезов. Для строительства бани желательно использовать оцинкованные: чтобы они не ржавели и не оставляли на древесине некрасивые потеки. Нужны они будут разных размеров и диаметров — для сборки рамы большие, для обрешетки и обшивки поменьше.

О том, какой крепеж использовать при строительстве бани читайте в статье «Крепеж для бани и сауны»

Из всего сказанного выше, надеемся, вы сделали вывод, что каркасную баню можно построить своими руками. Чтобы уверится в этом, посмотрите видео. По каркасной технологии построен дом с участием только одного человека. В нем более подробно описана технология сооружения некоторых узлов.

Если вы подобрали проект каркасной бани, решили строить ее своими руками, но не имеете представление, как действовать, рекомендуем посмотреть видео. В нем опытный американский плотник Ларри Хон рассказывает и показывает технологию возведения стен каркасного дома. Видео очень подробное, и занимает больше часа, но к концу просмотра технология каркасного строительства вам будет ясна.

Конструктивные особенности односкатной крыши

Односкатная крыша традиционно опирается на две противоположные стены постройки, различающиеся по своей высоте. При желании можно соорудить чердак, но тогда потребуются дополнительные тепло- и гидроизоляция.

Крыша находится под наклоном, величина которого может быть разной: минимум 8 градусов. Обычно угол наклона составляет 20-30. Он нужен, чтобы снег скатывался с кровли, а не копился на поверхности.

Наиболее простой и экономичный вариант – это односкатная крыша со скатом длиной до 3-х метров, т. к. если она будет больше, то понадобится устанавливать дополнительные опоры для усиления каркаса крыши, а это увеличит сложность постройки и стоимость кровли.

Про парную подробнее

В этом помещении центральную часть занимает печь

Также важно обратить внимание на основные материалы отделки. Парная должна быть небольшим помещением с отличной изоляцией. Важно обеспечить комфортные лавочки для сидения

Стоит учитывать большую температуру, поэтому не использовать в отделке материалы, которые могут плавиться или чрезмерно нагреваться, дерево в данном случае лучший вариант

Важно обеспечить комфортные лавочки для сидения. Стоит учитывать большую температуру, поэтому не использовать в отделке материалы, которые могут плавиться или чрезмерно нагреваться, дерево в данном случае лучший вариант

Как лучше обустроить печь

Есть особенная технология. Строим печь  с учетом идеального пара

Для этого важно направить обогрев, создать отделение с камнями, а также выбрать надежную систему. Важно помнить, что больше всего ценится именно устройство дровяной печи

Стоит детально разобрать особенности подобной системы, предлагается множество типовых вариантов, среди которых каждый обязательно сможет найти подходящий именно для себя.

Советы по выбору материала

При выборе материала лучше всего отдавать предпочтение дереву. Она лучше всего подходит для возведение классической бани. Однако, обязательно нужно найти именно качественные варианты, а также убедится в тщательной обработке как бруса, так и доски.

Утепляем стены, крышу и пол бани

Для утепления стен вам понадобится:

• базальтовая вата толщиной 150 мм и плотностью 25-35 кг/м3;
• пароизоляционная пленка;
• влаго-ветрозащитная мембрана (супердиффузная);
• деревянные рейки.

Для пароизоляции парной целесообразней использовать фольгированный пароизоляционный материал. Он не только защитит конструкцию от влаги, но и будет отражать тепло внутрь помещения.

Утепление начнем с пароизоляции стен изнутри. Для этого наклейте на стойки самоклеящуюся двухстороннюю уплотнительную ленту. Затем к ленте приклейте гидроизоляционную пленку. Обязательно расположите полотна с нахлестом не менее 15 сантиметров. Стыки проклейте двухсторонней уплотнительной лентой. Дополнительно зафиксируйте пенку степлером. В итоге должен получиться абсолютно герметичный контур, иначе влага будет проникать внутрь стен и каркас быстро придет в негодность.

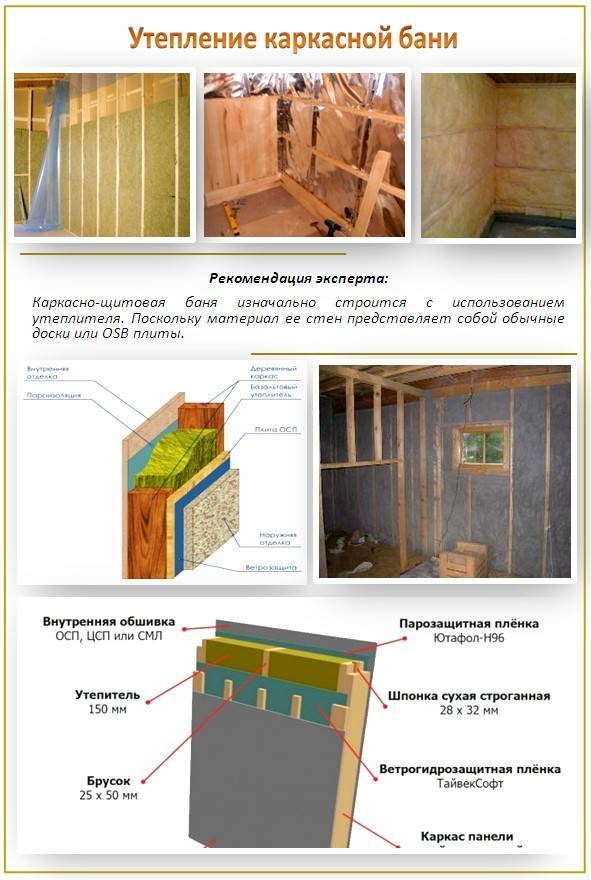

Утепление стен бани

Затем в пространство каркаса уложите плиты минеральной ваты. Следите, чтобы утеплитель плотно прилегал к элементам конструкции и друг к другу. Все образовавшиеся щели тщательно забейте обрезками ваты.

Далее нужно закрепить влаго-ветрозащитную мембрану с наружной стороны стен. Она монтируется по тому же принципу, что и пароизоляция – на стойки наклеивается уплотнитель, затем крепится сама мембрана при помощи степлера. Поверх пленки на стойках обязательно надо закрепить рейки толщиной не менее 20 мм. Такие же рейки набейте на стойки с внутренней стороны стен, они будут служить обрешеткой для вагонки.

По такой же технологии выполняется утепление крыши – между стропил укладывается минвата, затем закрывается изнутри пароизояцией. Поверх пароизоляции монтируется обрешетка для вагонки или других отделочных материалов.

Пол утепляется несколько иначе – прежде всего нужно выполнить черновой настил между балок перекрытия из досок. Затем на балки и настил укладывается гидроизоляционная пленка (можно использовать обычную пароизоляцию). Поверх пленки укладываются лаги как при монтаже обычного пола.

В пространство между лагами кладется утеплитель. Можно использовать любой материал, как плитный, так и сыпучий, такой как эковата или керамзит. Поверх лаг стелется еще один слой пленки и затем выполняется настил из досок.

Чтобы утеплить перекрытие, со стороны первого этажа закрепите пароизоляцию, после чего сделайте из досок черновой потолок. Затем со стороны второго этажа нужно заполнить пространство между балок утеплителем. Сверху на балки укладывается пароизоляция и настил из досок.

Выбор стройматериалов.

Ниже приведен список материалов, которые понадобятся для возведения бани из бруса:

а) брус 150х150 мм, хотя возможно применение бруса сечением 100 мм или 200 мм;

б) половая доска (отлично подходит обрезная доска 150х50 мм длиной 4 метра);

в) доски из лиственных пород дерева для устройства потолка (обычно применяется вагонка шириной от 100 мм и толщиной 20 мм и более);

г) материал для отделки стен (как правило, применяется та же вагонка);

д) материал для пароизоляции (отличным вариантом будет применение пароизоляционной пленки);

е) гидроизоляция (желательно применять пенофол, хотя подойдёт полиэтиленовая пленка);

ж) потолочный утеплитель (неплохой вариант — материалы из минеральной ваты);

з) асбест листовой для изоляции деревянных конструкций от температурных воздействий, в том числе для стен около печи и элементов, расположенных рядом с дымоходом;

и) цемент, песок и щебень для устройства фундамента (рекомендация — цемент следует приобрести перед началом стройки);

к) кровельный материал для крыши, который может быть подобран исходя из личных предпочтений и главное, чтобы она органично вписывалась в окружающие крыши других построек;

Соломенная крыша удобно необычно и дешевоКровля бани из дранкиКрыша из поликарбоната для бани

л) утеплитель для межвенцового пространства (лучше использовать джут, хотя прекрасно подойдут мох или пакля).

Лучшее время для начала строительства — весна, так как после завершения основных строительных работ необходимо, чтобы брус высох и дал усадку. Для этого требуется не менее 6 месяцев.

Материал для каркаса

Основное сырье:

• брус;
• металлопрофиль.

Разберем плюсы и минусы использования для каркаса каждого из материалов.

Деревянный брус

Часто выступает сырьем для каркаса домов, веранд, бань.

Толщина (сечение) бруса подбираются в соответствии с несущей способностью конструкции, типа теплоизоляционного материала.

Древесное сырье приобретается, пропитанным в заводских условиях, или же обрабатывается антисептиками самостоятельно перед началом монтажа. Затраты в обоих случаях практически одинаковы. Но если купить готовый брус, то получится сэкономить время.

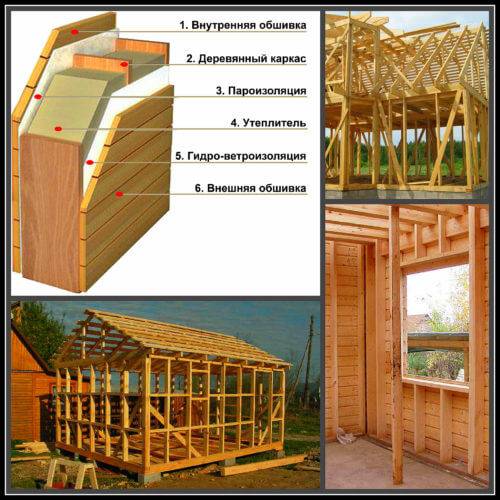

Каркас состоит из верхней, нижней обвязки.

Плюсы деревянного каркаса:

• удобство и легкость обработки материала, монтажа;
• доступная цена;
• экологичность материала;
• привлекательный вид.

Главный минус – ограниченный срок службы и необходимость периодического ухода за древесиной. К тому же, не нужно забывать про высокую вероятность усадки.

Металлический профиль

Такие сооружения мастера называют ЛСТК – легкие стальные тонкостенные конструкции.

Сырьем служат профильные трубы, швеллеры, уголки (на выбор).

Металлокаркас совместим с любым типом фундамента. Для обустройства бань применяется не так часто.

Ключевой фактор, который влияет на стоимость конструкции, – сечение профиля. Чем больше сечение, тем сложнее труба идет на изгиб, поэтому растет цена работ.

Для наружной обшивки каркаса подойдет профнастил, сайдинг, панели ПВХ.

Среди преимуществ металлокаркасного сооружения:

1. Быстрый монтаж.
2. Возможность собирать постройку в любое время года. Металл не боится перепадов температур, в то время, когда баню из кирпича или газобетона нужно выкладывать только при плюсовой температуре, иначе кладочный раствор потеряет свои свойства.
3. Не дает усадки на протяжении всего периода использования.
4. При условии качественной антикоррозийной обработки имеет длительный срок службы.
5. Небольшой вес упрощает процесс транспортировки и установки.
6. Невысокая цена в сравнении с каменной, кирпичной банями.

Из минусов – необходимость качественной антикоррозийной обработки металла. В противном случае металл начнет ржаветь.

Столбчатый фундамент для каркасной бани

Бани можно ставить на любых видах ленточных, блочных и столбчатых фундаментов.

Столбчатый фундамент для каркасной бани делают только под деревянные конструкции, в частности под каркасные бани. Он самый экономичный, удобный и легко устанавливаемый. При хорошей гидроизоляции не боится вспучивания, промерзания и сырости. Без особых затрат такой фундамент поддается реставрации: если покосился каркас бани, то его можно выправить, приподняв домкратом за один из углов постройки и подложив подкладку на столб.

В качестве опор иногда используют обычные валуны — и это также можно делать на плотных глинистых и каменистых грунтах. В строительные технологии данная конструкция вошла как бутованный фундамент. Ее суть заключается в установке угловых и промежуточных опор из камня диаметром не меньше 0,6 м. На месте их расположения проделывают небольшие лунки, обеспечивая плотность усадки камня и горизонтальность будущей постройки. Перепад высот между камнями может составлять до 5 см, его устраняют при установке элементов нижней обвязки каркаса за счет подрубки брусков в месте касания. Пространство между опорными валунами по линии стен заполняют менее крупными камнями.

Заготовка материала

Любое строительство начинается с приготовления строительных материалов, необходимых для возведения объекта. Поэтому на первый этап строительства каркасной бани – поднятие стен, внешняя отделка и укладка кровли был приготовлен материал:

• винтовые сваи – 12 штук;
• деревянный брус 200*200 мм – 2 куб.метра;
• обрезная доска 50*150 мм – 5 куб.метра;
• обрезная доска 25*150 мм – 2 куб.метра;
• листы OSB (ОСП-3 влагостойкая) – 50 листов;
• металочерепица «Монтеррей» 70 кв.метров.

Расходный материал:

• строительный песок – 30 тонн;
• рубероид – 10 рулонов;
• перфорированный строительный уголок различных типов.

Совет – не закупайте весь объем мелких расходных материалов, а также строительные материалы следующих этапов возведения объекта. В течении строительного сезона будут сезонные и иные акции по снижению цены на тот или иной строительный материал и вы можете значительно сэкономить на этом.

Плюсы и минусы

Неоспоримыми достоинствами сооружения каркасных бань оказываются:

• Простота строительства;
• дешевая конструкция (малая плата за материалы);
• упрощение фундаментных работ в сравнении с другими вариантами;
• слабая теплопроводность;
• возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;

• исключение усадки;
• отсутствие надобности в сложной строительной технике;
• экологическая безопасность (редкость для дачных бюджетных построек);
• возможность выполнить все работы без привлечения специалистов;
• исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;
• широкое разнообразие вариантов отделки.

11фотографий

Но внимательно изучив отзывы владельцев и застройщиков, сразу можно обнаружить и определенные недостатки. Каждый из них может быть устранен своевременными мерами, только оттого нужно как следует разобраться в возможных проблемах. Каркасные бани в своем чистом виде быстро остывают, а потому внутри через короткое время появляется безобразный грибок. Чтобы справиться с такой трудностью, нужно применять лишь самые качественные утеплители.

Продлить срок службы щитовой бани можно, если пропитать весь используемый брус и доски антисептиками специального образца. Через 18-24 месяца усадка каркаса иногда составляет 80-100 мм. Как результат, внешняя и внутренняя отделка деформируются. Сократить подобный риск можно, если взять пиломатериалы, прошедшие камерную сушку.

Ленточный фундамент

Такое основание обустраивают, когда на приусадебном участке пучинистая почва.

Работу по его строительству выполняют пошагово:

1. На участке производят разметку и выкапывают траншею, у которой ширина равна 40 сантиметрам, а глубина составляет примерно 50 сантиметров.
2. Яму заполняют песком послойно до достижения уровня земли, каждый раз утрамбовывая и поливая водой для плотной усадки.
3. Сооружают опалубку высотой 50 и шириной 30 сантиметров. Для большей прочности делают ее армирование, используя прутки и металлические трубы.
4. Заливают бетонный раствор за несколько подходов (не давая высохнуть предыдущему слою) или за один раз.
5. Поверх бетона с целью гидроизоляции каркасных стенок настилают рубероид.

Характеристики бани по каркасной технологии

Подобная технология возведения бань давно применяется и специалистами, и строителями-любителями. Они-то и выделили преимущества и недостатки бань, построенных по каркасной технологии.

Преимущества каркасных бань:

1. Стоимость. Она действительно низкая, особенно по сравнению с кирпичным зданием и строением из деревянного бруса. Этот факт не может не радовать тех, кто хочет обладать заветной банькой, но ограничен в финансах.
2. Фундамент. Для возведения именно каркасного сооружения не нужно строить сложный, мощный фундамент – в большинстве случаев достаточно столбчатого варианта. Исключение составляет лишь неустойчивый грунт – например, если большая часть его компонентов является песком или глиной.
3. Сроки строительства. Длительность работы по возведению бани по каркасной технологии очень мала – даже человек, далекий от строительной сферы, сможет закончить все работы (в том числе, и отделочные) за 20 -30 дней.
4. Нет зависимости от времени года. Если кирпичные бани и из деревянного бруса по технологии можно возводить только в теплое время года, то рассматриваемый вариант сооружения может строиться даже зимой – допускается проведение работ при температуре до -15 градусов.
5. Безопасность. Баня по каркасной технологии строится из натурального материала, поэтому никакой опасности в плане экологии строение не представляет – даже при нагревании помещения никаких токсичных веществ в воздух не выделяется.

Кроме этого, здания, построенные по каркасной технологии, отличаются высоким уровнем сейсмоустойчивости – рассматриваемый вариант бани можно возводить в любом регионе проживания.

Недостатки каркасных бань:

1. Большие расходы на утеплитель. Баня, построенная по каркасной технологии своими руками, по финансовым затратам получится весьма экономичным проектом. Но нужно подготовиться к тому, что будут большие расходы на утепление строения – без этого баня не будет функционировать в пределах нормы.
2. Выбор качественного утеплителя. С этим также могут возникнуть проблемы – нужно быть в курсе всех новинок строительного рынка, понимать, что пенопласт, например, вообще категорически запрещено использовать для утепления бани (он отличается высоким уровнем воспламеняемости), а минеральная вата должна быть самого высокого качества.
3. Усадка строения. Каркасная баня еще в течение 2 лет после окончания строительства может давать усадку, в некоторых случаях она равняется 10 см! Сама конструкция при этом вряд ли пострадает, если были выдержаны все технологические нормативы, а вот отделочные работы придется проводить заново. Впрочем, такая усадка может вовсе отсутствовать или быть минимальной – все зависит от того, на каком грунте были проведены работы.
