Зачем нужен гигрометр?
Гигрометр позволяет выявить относительную влажность окружающей среды, которая является одним из важнейших составляющих микроклимата помещения. Содержание влаги в воздухе влияет на самочувствие людей. Этот показатель обязательно должен находиться в пределах среднего диапазона. Пониженная влажность воздуха может приводить к затрудненному дыханию и пересыханию слизистых оболочек, а повышенная – к ухудшению физического состояния. Особенно строго следить за этим значением нужно людям, имеющим заболевания дыхательных путей.
Для контроля влажности в помещении можно приобрести специальную метеостанцию. Однако из подручных средств также можно собрать прибор, который сможет заменить собой гигрометр.
Лучшие психрометрические гигрометры
В номинации лучший психрометрический гигрометр соревновались 5 приборов. Первое место в рейтинге досталось ВИТ-2 благодаря точности отображения измерений, безопасности в бытовом использовании и доступности цены.
Стеклоприбор ВИТ-2
Этот самый лучший, недорогой психрометрический гигрометр выпускает украинский . Прибор многофункционален, с его помощью можно измерить влажность и температуру воздуха в помещении. Он сделан из пластика с толуоловым наполнением и достаточно прочный, что при случайном падении непременно даст о себе знать. Купить прибор можно в аптеке. Производители тщательно следят за соблюдением ГОСТов, поэтому устройство можно смело размещать в детской комнате.
Достоинства
- Дизайн в стиле «ретро»;
- Точное отображение влажности воздуха;
- Подойдет тем, кто не доверяет электронным устройствам;
- Крупные цифры на шкале;
- Удобная форма выпуска.
Недостатки
- Большие габаритные размеры;
- Придется дополнительно покупать дистиллированную воду, так как для работы устройства требуется влага.
На первый взгляд устройство гигрометр выглядит сложным, однако разобраться с его функционалом легко. Гигрометр отлично зарекомендовал себя, прибор выпускают не один десяток лет.
Как пользоваться психрометрическим гигрометром
Ниже описаны правила пользования гигрометром ВИТ-2.
Для начала нужно все подготовить к работе. Прежде всего, нужно достать прибор из упаковки и убедиться в полной комплектации и целостности оборудования. Затем снимают питатель с основания и наливают туда дистиллированную воду. Устанавливают обратно. Далее нужно установить психрометр вертикально на высоте глаз человека, который производит все измерения. Нужно выбрать правильное место для установки прибора, где отсутствуют толчки, дополнительные устройства, выделяющие тепло или холод. Измерения влажности воздуха проводить нужно только после того, как окончательно установятся показания на термометрах.
Прибор ВИТ-2 гигрометр: инструкция
Теперь можно приступить к самим измерениям. Сначала надо зафиксировать значения термометров. Потом нужно выявить разницу температур. После этого можно приступить к работе с психрометрической таблицей. Нужно найти значение по термометру, который не соединен с питателем с водой, и разница показателей двух термометров на пересечении этих строк и будет относительной влажностью воздуха.
Принцип работы
Гигрометр психрометрический ВИТ 2: инструкция по применению и техника безопасности
Техника безопасности:
- нельзя подвергать психрометр сильным ударам, потому что в комплекте есть детали из хрупких материалов;
- нельзя мыть шкалу термометров, психрометрические таблицы кислотой, химическими средствами, иначе они могут разъесть эти компоненты устройства;
- запрещается сильно нагревать термометры. У каждого гигрометра есть своя максимально разрешённая температура. Гигрометр ВИТ-1 нельзя нагревать выше 45 градусов, ВИТ-2 – выше 60. Иначе резервуар может лопнуть из-за перегревания.
Важно! Удалить толуол с поверхностей предметов можно горячей водой и моющим средством
В чем плюсы и минусы психрометра?
Главным преимуществом психрометра есть его несложное строение. Соответственно, определение влажности воздуха с помощью психрометра намного проще по сравнению с другими измерительными приспособлениями. Плюс ко всему, в изготовлении он гораздо более дешевый, чем любой другой прибор.
Но кроме положительных сторон, у психрометра есть и недостатки. На показания этого измерительного инструмента очень влияет движение окружающего воздуха. То есть, чем выше будет скорость движения воздуха в месте измерения, тем больше будет разница в окончательном результате обеих термометров психрометра. Эту погрешность было исправлено в психрометре аспирационного типа или, как его еще называют, психрометре Ассмана.
Может быть интересно
Лучшие бесконтактные влагомеры
Модели подобного типа измеряют уровень влажности, реагируя на скопления водяных частиц в воздухе. Для этого устройство необходимо расположить в рабочей зоне и активировать датчик. Бесконтактные влагомеры отличаются простотой использования и имеют широкий спектр применения.
CEM DT-625
5
★★★★★
оценка редакции
100%
покупателей рекомендуют этот товар
Датчик устройства представлен калиброванным модулем на полупроводниковом кристалле. Он размещен в выносном блоке и имеет цифровой выход для измерения влажности и температуры. Прибор может производить измерения в труднодоступных местах и отличается высокой скоростью работы.
Производительность устройства 2,5 замера в секунду, погрешность — не более 2%. Для удобства использования владельцу доступна индикация выхода величины за пределы диапазона, заряда батареи и полярности результатов. Прочный корпус устойчив к механическим повреждениям.
Достоинства:
- высокая точность;
- быстрое срабатывание датчика;
- удобство использования;
- контроль запаса энергии;
- долговечность.
Недостатки:
высокая цена.
CEM DT-625 используется для анализа условий среды и непрерывного контроля состояния атмосферы. Применяется он на производствах, в сельском хозяйстве, складских помещениях.
Smart Sensor AR847
4.9
★★★★★
оценка редакции
97%
покупателей рекомендуют этот товар
Прибор обладает высокой точностью измерений. Его рабочая шкала имеет цену деления 0,1%. Удобство считывания показаний обеспечивает светодиодный экран размером 4,8х3 см.
Функция записи позволяет вести статистику произведенных замеров для последующего анализа. Диапазон измерений влажности воздуха составляет 5-98%.
Габариты гигрометра — 151х83х27 мм. Индикация уровня заряда позволяет вовремя заменить батарею. Автоматическое выключение при длительной неактивности гарантирует экономичный расход энергии. Выносная конструкция датчика делает удобной работу в труднодоступных местах.
Достоинства:
- удобство использования;
- экономия энергии;
- широкий рабочий диапазон;
- точность показаний;
- ведение статистики;
- встроенный термометр.
Недостатки:
тяжеловат, несмотря на скромные размеры.
Smart Sensor AR847 имеет широкий спектр применения. Он рекомендован к приобретению для контроля уровня влажности и температуры воздуха в лабораториях или офисах.
UNI-T UT333
4.9
★★★★★
оценка редакции
95%
покупателей рекомендуют этот товар
Модель может производить измерения не только влажности, но и температуры. Прибор оснащен 4-разрядным ЖК-дисплеем для одновременного отображения большого количества данных.
Возможность подсветки облегчает использование в темное время суток. Управление осуществляется с помощью четырех кнопок с интуитивно понятными обозначениями.
Диапазон измерений влажности 0-100%, разрешение — 0,1%. Устройство питается от трех батареек типа AAA. Для экономии энергии оно использует функцию автоматического отключения, которая активируется при неиспользовании гигрометра в течение пяти минут.
Достоинства:
- информативный экран;
- подсветка;
- удобное управление;
- широкий рабочий диапазон;
- длительная автономная работа.
Недостатки:
крупные габариты.
UNI-T UT333 является универсальным влагомером. Он может быть использован при управлении складским помещением или хранении документов, а также в работе на улице.
ADA ZHT 100-70
4.8
★★★★★
оценка редакции
91%
покупателей рекомендуют этот товар
Широкий ЖК-экран модели удобен для восприятия даже на удалении от прибора. Панель управления представлена четырьмя кнопками.
Пользователю доступны функции отображения максимальных и минимальных значений, фиксации текущих показаний, выбор режима работы влагомера.
Подсветка дисплея облегчает считывание данных в слабоосвещенных местах. Питание гигрометра осуществляется с помощью батарейки типа AAA.
Он может функционировать без перерыва в течение около 50 часов. При неактивности более 15 минут устройство автоматически отключается для экономии запаса энергии.
Достоинства:
- точность измерений;
- информативный экран;
- широкий рабочий диапазон;
- малый вес;
- длительная работа.
Недостатки:
боится низких температур.
ADA ZHT может использоваться как в помещении, так и на улице в теплое время года. Отличное решение для определения уровня влажности в диапазоне от 0 до 100%.
ЧИТАТЬ ТАКЖЕ
10 лучших люксметров
«Природный» измеритель
Для изготовления измерителя в домашних условиях можно использовать свойство шишки расправлять или наоборот – сжимать – свои чешуйки в зависимости от изменения влажности окружающей среды. Все, что понадобится для создания устройства – сама шишка и кусок фанеры.
В самый центр фанеры с помощью гвоздя или скотча крепится шишка. Для определения влажности следует проследить за скоростью раскрытия чешуек. Если они быстро раскрываются — влажность воздуха несколько ниже нормы. Если положение чешуек достаточно долго не изменяется – микроклимат помещения соответствует средним показателям. В том случае, если их кончики начнут подниматься вверх, влажность помещения имеет высокие показатели.
Лучшие электронные гигрометры
В данной категории гигрометров мы не смогли выбрать одного-единственного победителя. Первое место заняли сразу два устройства, оставив позади 8 производителей измерителей влажности воздуха. Каждый из них имеет собственные отличительные особенности и дополнительный функционал.
Мегеон 20207
Мегеон 20207 – настольный гигрометр, способный измерять влажность воздуха и температуру внутри помещения. Все показатели одновременно выводятся на большой дисплей, изменения отображаются достаточно оперативно. Помимо заявленных возможностей, прибор имеет дополнительные функции: часы, будильник, календарь. Одно устройство способно заменить большое количество приборов на вашей прикроватной тумбе. Он работает от батарейки ААА, напряжение 1,5 В.
Достоинства
- Приятный внешний вид;
- Небольшой габаритный размер;
- Точное отображение показаний;
- Удобно лежит в руке;
- Одного комплекта батареек хватает на год работы.
Недостатки
- Большие отрицательные температуры не отображаются на датчике при заявленном диапазоне от -50 С;
- Нет подставки, неудобно устанавливать гигрометр на нижнюю кромку;
- Нет подсветки.
Xiaomi Mijia Hygrometer Bluetooth
Это самый дорогостоящий прибор в нашем рейтинге. Гигрометр Xiaomi удобен в применении и легко помещается в руке. Точность измерений достигает 100% – это проверено многими пользователями и отражено в их отзывах. Гигрометр работает полностью в автономном режиме, отлично держит заряд. По заверениям разработчиков, одного элемента питания хватит на год работы. Информация обновляется в режиме текущего времени, это явное преимущество в сравнении с предыдущими моделями.
Достоинства
- Современный дизайн;
- Простая настройка;
- Синхронизация со смартфоном;
- Магнитное крепление;
- Низкий уровень потребления заряда.
Недостатки
- Отсутствие часов;
- Нет подсветки.
Из представленных в ТОПе это самый современный гигрометр, так как имеется возможность удаленно следить за показателями в режиме реального времени с мобильного телефона.
Топ-3 лучших электронных гигрометров
Электронные гигрометры более чувствительны к окружающей среде и не рассчитаны на экстремальные условия. При их эксплуатации нужно регулярно заменять батарейки. Однако устройства все равно пользуются популярностью за счет широкой функциональности.

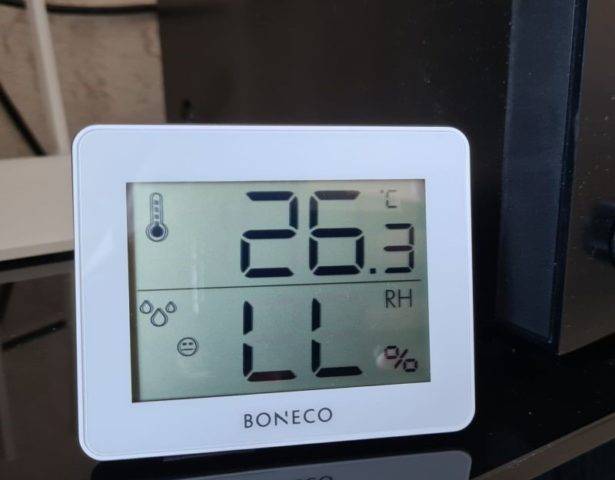

Boneco X200
Цифровой гигрометр с дисплеем предназначен для измерения влажности и температуры. Подходит для настольной установки и монтажа на стену в квартире. Обладает встроенной памятью для сохранения минимальных и максимальных зафиксированных значений. Быстро реагирует на изменение условий и сообщает о колебаниях влажности практически мгновенно.
Цена гигрометра для квартиры Boneco X200 стартует от 1600 рублей Плюсы
- быстрый отклик;
- высокая точность;
- дополнительно измеряет температуру;
- крупный шрифт на дисплее.
Минусы
- нет подсветки экрана;
- быстро разряжаются батарейки.
Мне нравитсяНе нравится
Мегеон 20207
Настольный электронный гигрометр предназначен для контроля влажности и температуры. Помимо непосредственных функций, отображает время и дату, может служить будильником. Менять батарейки в приборе для квартиры нужно не так уж часто, одного комплекта хватает примерно на год.
Приобрести Мегеон 20207 для квартиры можно от 5200 рублей Плюсы
- многофункциональность;
- медленно расходуются батарейки;
- компактность;
- точные показания.
Минусы
- нет подсветки дисплея;
- отсутствует подставка.
Мне нравитсяНе нравится
Xiaomi Mijia Hygrometer
Удобный девайс отличается малыми размерами, не занимает лишнего места в квартире. Предоставляет очень точные показания, работает без замены батареек около года. По Bluetooth прибор можно синхронизировать со смартфоном, чтобы смотреть результаты замеров влажности в удаленном режиме.
Купить для квартиры гигрометр Xiaomi Mijia можно от 500 рублей Плюсы
- современный дизайн;
- поддерживает подключение к телефону;
- экономно расходует батарейки.
Минусы
- нет часов;
- отсутствует подсветка.
Мне нравитсяНе нравится
Зачем нужен гигрометр?
Гигрометр позволяет выявить относительную влажность окружающей среды, которая является одним из важнейших составляющих микроклимата помещения. Содержание влаги в воздухе влияет на самочувствие людей. Этот показатель обязательно должен находиться в пределах среднего диапазона. Пониженная влажность воздуха может приводить к затрудненному дыханию и пересыханию слизистых оболочек, а повышенная – к ухудшению физического состояния. Особенно строго следить за этим значением нужно людям, имеющим заболевания дыхательных путей.
Для контроля влажности в помещении можно приобрести специальную метеостанцию. Однако из подручных средств также можно собрать прибор, который сможет заменить собой гигрометр.
Варианты калибровки гигрометра, теория.
Механический стрелочный гигрометр калибруется легко. Например, вы использовали метод проверки солью, когда влажность составляет 75%. Просто проверните его стрелку на оси, закрепив на показании 75%. Решающее значение при калибровке имеет время — нужно уложиться максимум в минуту, пока не успели измениться показания прибора. Можно заранее снять стекло, закрывающее стрелку со шкалой, перед помещением во влажную емкость, потому что можно попросту не успеть это сделать за столь короткое время.
С электронными гигрометрами сложнее. Если гигрометр или метеостанция находится на гарантии, пусть вам ее настроят бесплатно в сервисном центре. Если гарантии нет, то возможность калибровки маловероятна. Если в дорогом устройстве еще и может стоять подстроечный резистор, то в дешевых гигрометрах калибровка не предусмотрена. Не найдёте вы на них и схему. Однако есть пара вариантов улучшить точность показаний влажности.
Для самостоятельной настройки электронного гигрометра, сперва нужно его разобрать. Корпуса малогабаритных моделей часто держатся на защёлках. Открыть их можно, вставив сбоку нож, и в образовавшуюся щель вставить ненужную банковскую карту, проведя затем ею вокруг периметра корпуса.
В моем гигрометре нужно было открутить шурупы, сперва отодрав переднюю декоративную панель, под которой они скрывались.
Экран отрывать от электронной платы не стоит — отсоединенные контакты после этого часто не подлежат восстановлению. Такженельзя трогать, а тем более протирать датчик влажности, т.к. он имеет очень чувствительное и ненадёжное покрытие. Электронные схемы различных гигрометров идентичны. На плате размещена бескорпусная микросхема-капля, десяток конденсаторов (песочного цвета), пяток резисторов (черные), кварцевый резонатор (металлический цилиндр), датчик температуры (чёрная капля на ножках), датчик влажности (белый квадратик с лабиринтом, на ножках).
Гигрометр изначально спроектирован без возможности ремонта и настройки. Схем ни на одну модель в интернете не найти. Что интересно, термометры, как правило работают точно, а вот при замере влажности ошибка бьёт все возможные и невозможные рекорды. С помощью осциллографа выяснил, что на датчик влажности поступает сигнал в форме меандра частотой 1 кГц. Но эта информация нам мало чего дает.
Изменить точность показаний влажности можно несколькими способами.
а) Заменить датчик влажности HR202L. Их продают и на Алиэкспресс, и в радиомагазинах. б) Если отображаемая влажность всегда низкая (10%), можно попробовать нанести на поверхность датчика тонкий слой гигроскопичной жидкости, например тормозной. Как вариант можно нанести мыльный гель — хозяйственное мыло + полиамидоимид + полиэтиленгликоль 50х50. в) Если отображаемая влажность меняется, но всегда завышена, то с датчика влажности со стороны «змейки», в его уголке с поверхности нужно немного соскрести влагочувствительного покрытия. Чем больше покрытия снимите — тем будут ниже показания влажности. г) Отрегулировать влажность также можно, заменив расположенные рядом с датчиком влажности постоянные резисторы R1 (иногда R2) подстроечным резистором. д) Запаять подстроечный резистор параллельно (иногда последовательно) датчику влажности и подогнать показания, регулируя его сопротивление.
Схема бытового гигрометра и термометра
Основу схемы составляет микроконтроллер РIС 16F628А. Она связана с датчиком DHT-11 с помощью однопроводной линии. Резистор присоединяет провод к напряжению 500 вольт.
Механизм прижимания шины данных к общему проводу или отпускания ее, позволяет осуществлять общение между контролером и датчиком.
Для приема и дачи команд используют два микроконтроллера. Первый служит для приема изменений данных. Второй – для коммуникации шины данных.
Чтобы, показывать информацию используются светодиодные индикаторы.
Яркость освещения индикатора зависит от номинала регистра.
Для питания устройства используется трансформаторный или безтрансформаторный блок питания. Их схему можно найти здесь: https://www.kondratev-v.ru/bloki-pitaniya/blok-pitaniya-s-gasyashhim-kondensatorom.html
Для изготовления такого прибора можно использовать и другую плату, сделанную самостоятельно.
Схему и рисунок платы можно скачать тут:
Итак, измеритель влажности воздуха можно сделать своими руками. Однако, они не отличаются высокой точностью. И годятся только для получения приблизительных данных. Для получения точных данных придется покупать заводской гигрометр.
Преимущества и недостатки
У каждого гигрометра есть свои преимущества и недостатки. Волосяная модель не является исключением.
Итак, к плюсам относятся:
- на работу волосяного гигрометра никак не влияет температура воздуха – к примеру, электрические приборы для замера влажности воздуха подвержены такому влиянию, именно поэтому в их показаниях можно усомниться;
- не нужна электрическая энергия, ведь основа работы прибора – механические действия.
Что касается минусов, то следует отметить следующие:
- высокая стоимость;
- недостаточно точные показания и измерения влажности воздуха;
- установленные прибором показания нужно снимать самостоятельно, он не оснащен электронным дисплеем, на который могут выводиться цифры.
Именно из-за перечисленных выше недостатков волосяной гигрометр стали использовать все реже.
Аналог психрометрического прибора
Чтобы получать точные сведения, нужно знать, как сделать гигрометр в домашних условиях. Для создания аналога психрометрического устройства понадобятся:
- два ртутных термометра, предназначенных для измерения температуры воздуха;
- дистиллированная вода;
- доска;
- нить;
- хлопчатобумажная ткань.
Также понадобятся любые подручные средства, с помощью которых можно произвести закрепление термометра.
На доске нужно установить в вертикальном положении два термометра так, чтобы они находились параллельно по отношению друг к другу. Под одним из измерительных приборов необходимо установить небольшую емкость с дистиллированной водой. В качестве емкости можно использовать небольшую колбу или обыкновенный пузырек. Наконечник термометра (ртутный шарик), под которым установлен «резервуар», следует обернуть обыкновенной хлопчатобумажной тканью, после чего не очень туго перевязать нитью. Края ткани приблизительно на 5 миллиметров опускаем в емкость, которая предварительно была заполнена дистиллированной водой.
Принцип действия такого устройства, собранного своими руками, абсолютно схож с принципом действия психрометрического гигрометра. Для вычисления относительной влажности воздуха понадобится специальная таблица. По разнице показаний «сухого» и «влажного» термометра вычисляют влажность окружающей среды.
Схема бытового гигрометра и термометра
Основу схемы составляет микроконтроллер РIС 16F628А. Она связана с датчиком DHT-11 с помощью однопроводной линии. Резистор присоединяет провод к напряжению 500 вольт.
Механизм прижимания шины данных к общему проводу или отпускания ее, позволяет осуществлять общение между контролером и датчиком.
Для приема и дачи команд используют два микроконтроллера. Первый служит для приема изменений данных. Второй – для коммуникации шины данных.
Чтобы, показывать информацию используются светодиодные индикаторы.
Яркость освещения индикатора зависит от номинала регистра.
Для питания устройства используется трансформаторный или безтрансформаторный блок питания. Их схему можно найти здесь: https://www.kondratev-v.ru/bloki-pitaniya/blok-pitaniya-s-gasyashhim-kondensatorom.html
Для изготовления такого прибора можно использовать и другую плату, сделанную самостоятельно.
Схему и рисунок платы можно скачать тут:
Итак, измеритель влажности воздуха можно сделать своими руками. Однако, они не отличаются высокой точностью. И годятся только для получения приблизительных данных. Для получения точных данных придется покупать заводской гигрометр.
Как пользоваться
Если с электрическими приборами проблем не возникает (результат выводится сразу на дисплей), то к психрометрическим приходится привыкать:
- Первым делом проверяют наличие в «мокром» термометре жидкости.
- Затем снимают показания с обоих термометров и высчитывают разницу.
- Находят полученное число в таблице, прикреплённой к прибору.
Существуют и иные гигрометры — электрические, работающие на батарейках Для человеческого организма благоприятны цифры на гигрометре, находящиеся в диапазоне между 45 и 60. Если число меньше, то необходимо увлажнять воздух. Если больше — нужно протопить и проветрить помещение.
Контролируя климат, вы контролируете собственное здоровье. Да и вашим чадам будет гораздо легче выздоравливать после ОРВИ, если в детской установлен оптимальный режим влажности.
«Природный» измеритель
Для изготовления измерителя в домашних условиях можно использовать свойство шишки расправлять или наоборот – сжимать – свои чешуйки в зависимости от изменения влажности окружающей среды. Все, что понадобится для создания устройства – сама шишка и кусок фанеры.
В самый центр фанеры с помощью гвоздя или скотча крепится шишка. Для определения влажности следует проследить за скоростью раскрытия чешуек. Если они быстро раскрываются — влажность воздуха несколько ниже нормы. Если положение чешуек достаточно долго не изменяется – микроклимат помещения соответствует средним показателям. В том случае, если их кончики начнут подниматься вверх, влажность помещения имеет высокие показатели.
Гигрометр из салфетки
Комнатный гигрометр из салфетки сделать достаточно просто. Для его создания необходимо иметь под рукой обыкновенную салфетку, фанеру, гвозди, клей и проволоку. В фанеру вбивается два гвоздя на расстоянии, аналогичном длине салфетки. После этого между ранее закрепленными гвоздями посредством клея крепится сама бумажная салфетка. Два куска проволоки (достаточно длины 2-4 сантиметра) крепятся к салфетке. Одна из частей должна быть частично прикреплена к салфетке, частично – к гвоздю так, чтобы образовывалась своеобразная стрелка.
Принцип действия такого устройства основан на свойстве салфетки впитывать в себя влагу из воздуха. Если вы хотите сделать точную шкалу показаний, можно провести сверку самостоятельно изготовленного прибора по устройству, купленному в магазине. Движение проволоки будет свидетельствовать об изменении микроклимата помещения.
Стоит понимать, что приборы, изготовленные в домашних условиях, не могут похвастаться высокой точностью. Они пригодны лишь для измерения приблизительных показателей. Если вам необходимо знать точную влажность окружающей среды, необходимо приобрести любой из видов комнатных гигрометров.
