Солнечная панель из СD-дисков без обмана: практический эксперимент

Общие сведения

Перед тем как сделать солнечную батарею в домашних условиях, необходимо подробно изучить её устройство, принцип действия, преимущества и недостатки. Владея этой информацией можно правильно подобрать нужные составляющие, которые будут долго работать и приносить пользу.

Устройство и принцип работы

Конструкции всех типов работают на основе преобразования энергии, излучаемой ближайшей звездой, в электрическую. Происходит это благодаря специальным фотоэлементам, которые объединяются в массив и формируют общую конструкцию. В качестве преобразователей энергии используются полупроводниковые элементы, изготавливаемые из кремния.

Принцип действия солнечной панели:

1. Свет, идущий от Солнца, попадает на фотоэлементы.
2. Он выбивает свободные электроны с последних орбит всех атомов кремния.
3. Из-за этого появляется большое количество свободных электронов, которые начинают быстро и хаотично двигаться между электродами.
4. Следствием этого процесса становится выработка постоянного тока.
5. Затем он быстро преобразовывается в переменный и поступает в принимающее устройство.
6. Оно распределяет полученную электроэнергию по всему дому.

Преимущества и недостатки

Солнечные панели, сделанные своими руками, обладают рядом преимуществ перед заводскими конструкциями и другими источниками энергии. Благодаря этому устройства быстро набирают популярность и используются по всему миру.

Среди положительных сторон солнечных панелей следует выделить такие:

1. Простота установки. Она достигается за счёт использования минимального количества составных частей.
2. Экологичность. Такой способ выработки электричества не оказывает негативного воздействия на окружающую среду.
3. Отсутствие подвижных частей.
4. Электроэнергия поставляется независимо от распределительной сети.
5. Простота ухода. Конструкция не нуждается в частых профилактических мероприятиях, что значительно сокращает затраты времени и денежных средств.
6. Малый вес. Все батареи довольно лёгкие, поэтому их можно самостоятельно монтировать и не применять подъёмную технику.
7. Бесшумность. Во время работы установка не издаёт никаких неприятных и громких звуков. Это уменьшает негативное влияние и делает пребывание людей в доме более комфортным.
8. Длительный срок службы. Батареи, работающие от солнечной энергии, очень редко ломаются и могут прослужить своему владельцу не один десяток лет.

К недостаткам относят следующее:

1. Большие затраты сил и времени на изготовление.
2. Повышенная чувствительность к загрязнениям. Из-за этого конструкцию часто нужно чистить от пыли. В противном случае батарея не будет работать на максимальной эффективности.
3. Зависимость от погодных условий. В пасмурные дни процесс выработки электричества будет значительно менее интенсивным, чем в ясные.
4. Большие габариты. Для того чтобы обеспечить электричеством небольшой дом, необходимо смастерить довольно большую установку. Разместить её можно на крыше здания или на специально отведённых участках.
5. Отсутствие работоспособности в ночное время.

Зарядник

Из старого привода можно сделать небольшое устройство для заряжания мобильного телефона. Он пригодится в случае, если в доме или квартире отключили свет и срочно нужно куда-то позвонить, а зарядка отключена. Портативное зарядное устройство выручит в любом случае.

Для зарядника понадобятся:

• старый DVD привод;
• отвертка;
• ножовка;
• пистолет для склеивания;
• крышка из металла;
• корпус от гелевой ручки;
• свеча;
• USB-гнездо.

Открутить нижнюю панель привода. Чтобы открыть лоток, нужно вставить иголку в нужное отверстие. Снять переднюю панель. Отделить нижнюю крышку корпуса, открутить винты крепления и снять лоток. Убрать все салазки. Должен остаться только блок мотора и редуктора.

Отпилить пластмассовые части со сторон редуктора. С помощью клеевого пистолета приклеить металлическую крышку от пива или лимонада к большой шестерне. Клей нужно нанести на края крышки.

Нагреть над свечой корпус от гелевой ручки и согнуть его под прямым углом. Этот изгиб следует сделать в первой трети ручки. Приклеить согнутую ручку к крышке на основном блоке так, чтобы более длинная ее часть была расположена горизонтально. Далее нужно взять гнездо USB и, соблюдая полярность, припаять к выводам моторчика. Зарядное устройство готово.

Дополнительные устройства для эксплуатации

Важной особенностью солнечной батареи является сильная зависимость ее выходного напряжения и максимального тока от освещенности. Сделав своими руками батарею с расчетным напряжением в 12В, можно будет обнаружить, что ее реальное напряжение будет колебаться от 9В при слабом и косо падающем свете до 18-19В при ярком прямом освещении

Напрямую подключать солнечную батарею к аккумулятору нельзя – это может привести к перезаряду и выкипанию электролита, если используется свинцово-кислотный аккумулятор. Для герметичных гелевых аккумуляторов перезаряд еще более страшен и приводит к необратимому повреждению.

Во избежание перезаряда аккумуляторных батарей используются специальные контроллеры заряда. Наиболее простые схемы просто отключают аккумулятор по мере набора заряда, а сама зарядка идет лишь тогда, когда напряжение на солнечной батарее выше, чем на аккумуляторе (так называемая схема On-Off). По соображениям безопасности отключение зарядки происходит заведомо раньше полного набора емкости, в среднем на 70 процентах. Более совершенные зарядные устройства на основе ШИМ (широтно-импульсной модуляции, также PWM от Pulse Width Modulation) поддерживают заряд аккумулятора практически на 100%, переходя по мере набора емкости в импульсный режим. Самые сложные и дорогие контроллеры MPPT (Maximum Power Point Tracking, отслеживание точки максимальной мощности) также отслеживают и состояние самой батареи, включая ее температуру, для обеспечения максимального КПД.

Китайские контроллеры заряда производства фирм наподобие EP Solar обойдутся недорого по сравнению с самой солнечной батареей: блок 12В/5А стоит около 1100 р., более мощные и совершенные американские блоки Morningstar имеют цену от 8 тысяч рублей.

Но подобное устройство можно собрать и самостоятельно при наличии соответствующих навыков в радиоэлектронике. Ниже приведена простая схема повышающего контроллера, способного обеспечивать заряд аккумулятора от шестивольтовой солнечной батареи:

Для подстройки максимального напряжения на выходе служит подстроечный резистор R2.

Для солнечных батарей, рассчитанных на 12В, можно использовать следующую схему:

Здесь MainLoad– разъем для подключения аккумулятора, AuxLoad– для дополнительной нагрузки, требующей ограничения напряжения (например, зарядное устройство телефона). Достоинство этой схемы – возможность ее использования с различными типами аккумуляторов, определяемыми положением переключателя:

• 1.Обслуживаемый свинцово-кислотный аккумулятор
• 2.Необслуживаемый аккумулятор
• 3.Батарея литиевых аккумуляторов (3 аккумулятора по 4,1 В)

Реальная Эффективность

В реальных условиях эффективность работы солнечной панели зависит от многих внешних факторов. В зависимости от местных условий окружающей среды эти различные факторы могут снизить эффективность панели и общую производительность системы. Основные факторы, влияющие на эффективность солнечной панели, перечислены ниже:

• Освещенность (Вт/м2)
• Затенение
• Ориентация панели
• Температура
• Местоположение (широта)
• Время года
• Пыль и грязь

Факторами, оказывающими наибольшее влияние на эффективность панели в реальных условиях, являются освещенность, затенение, ориентация и температура.

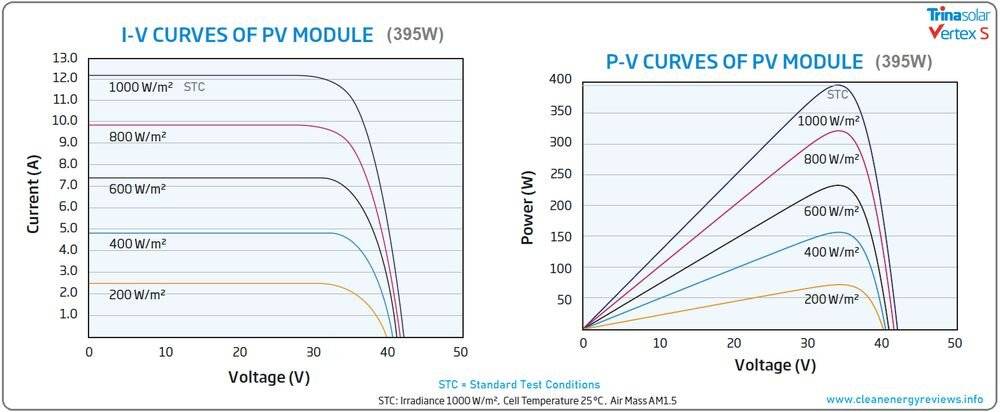

Приведенные выше кривые мощности показывают взаимосвязь между излучением и выходной мощностью панели.

Уровень солнечного излучения , измеряемый в ваттах на квадратный метр (Вт/м2), зависит от атмосферных условий, таких как облака и смог, широты и времени года. Естественно, если панель полностью затенена, выходная мощность будет очень низкой, но частичное затенение также может иметь большое влияние не только на эффективность панели, но и на общую эффективность системы. Например, небольшое затенение нескольких ячеек на одной панели может снизить выходную мощность на 50% и более, что, в свою очередь, может снизить мощность всей цепочки на аналогичную величину, поскольку большинство панелей соединены последовательно, и затенение одной панели влияет на всю цепочку

Поэтому очень важно попытаться уменьшить или устранить затенение, если это возможно

К счастью, существуют дополнительные устройства, известные как  оптимизаторы  и микроинверторы,  которые могут уменьшить негативное влияние затенения, особенно когда затеняется лишь небольшое количество панелей.

Изготовление каркаса

Перед тем как сделать солнечную батарею, нужно купить солнечные элементы в количестве 36 штук. Каждый элемент по расчетам дает 0,5 Вольт, то есть с готовых 36 элементов можно получить расчетных 18 Вольт энергии.

Существует большой выбор пластин с разными размерами, но следует помнить при их выборе следующее:

• Пластины выдают одинаковое напряжение вне зависимости от размеров.
• Чем больше размерами пластина, тем больше сила тока будет получаться.
• Применяя большие пластины, получают больше энергии, однако помните о тяжести больших панелей.
• Использовать пластины разных размеров в одной конструкции солнечных батарей не рекомендуется.

В качестве каркаса для изготовления солнечных батарей используют алюминиевый уголок, можно приобрести сейчас уже готовые рамы. Прозрачное покрытие выбирают по желанию с учетом показателя преломления света. Самым доступным вариантом материала является оргстекло, менее подходит по характеристикам поликарбонат обычный. В продаже есть поликарбонат со специальным антиконденсатным покрытием, который обеспечивает допустимый уровень термозащиты.

Сборка батареи

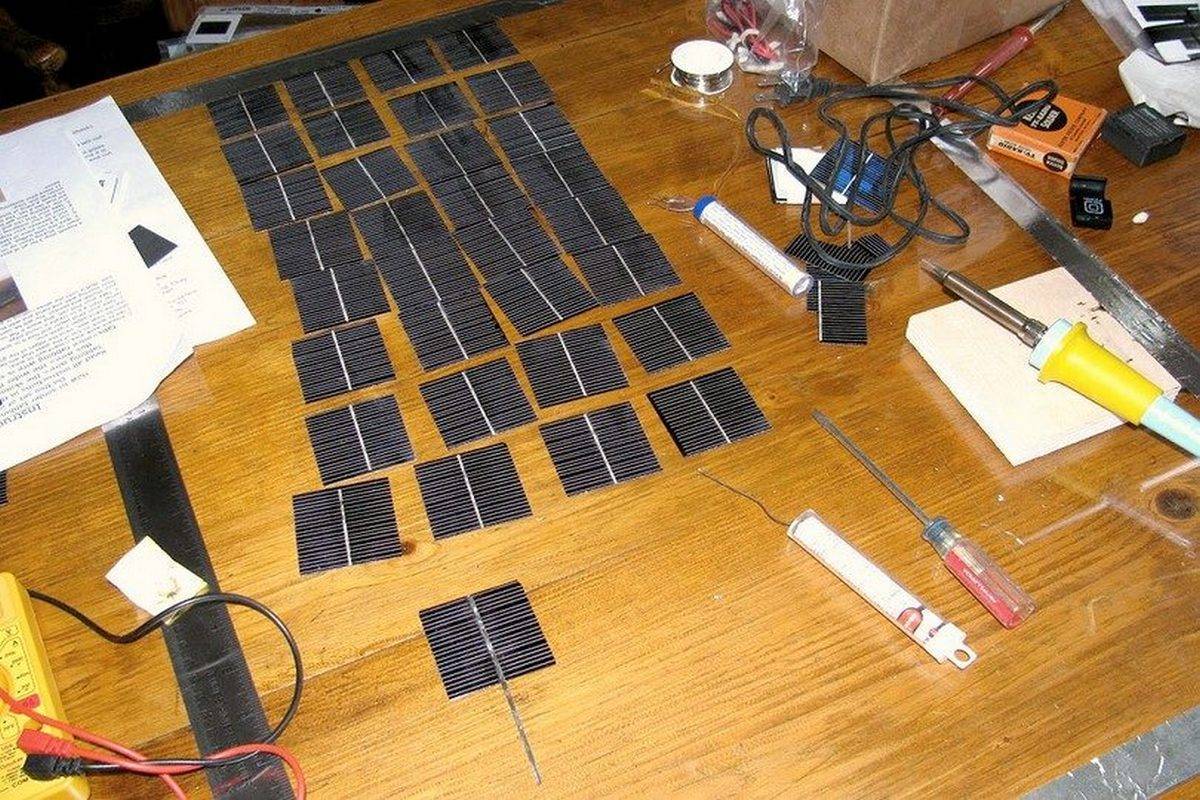

На нижний лист оргстекла с помощью самоклеящегося скотча прикрепляются солнечные элементы. Их можно располагать в любой последовательности, но лучше, если они заполнять равномерно всю площадь будущей батареи. При этом расстояние между ними должно быть минимальным.

На готовую панель укладывается верхний лист оргстекла

Обратите внимание, что с помощью скотча можно регулировать зазор между солнечными элементами и верхним стеклом. Уложите его чуть больше (в два или три слоя по периметру), и зазор увеличится. Нет необходимости переусердствовать, зазор быть должен, но небольшой (1-3 мм)

Нет необходимости переусердствовать, зазор быть должен, но небольшой (1-3 мм).

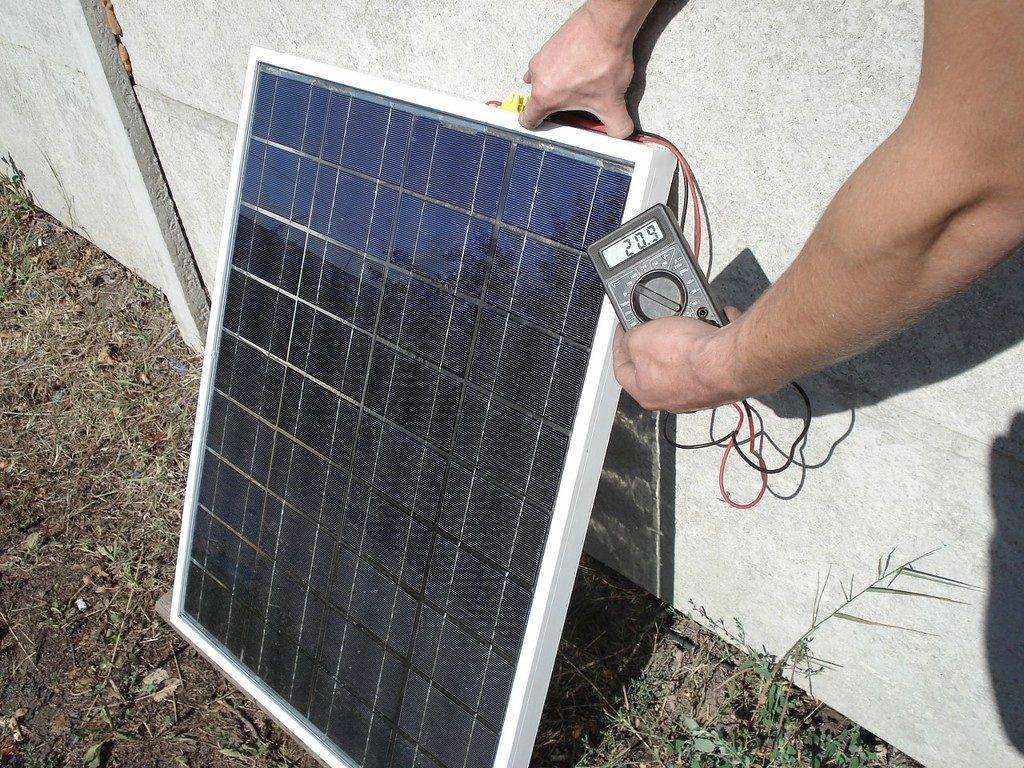

После чего по всему периметру между стеклами наносится герметик, далее устанавливается алюминиевый уголок, который скрепляется болтами и гайками. Все, самодельная солнечная батарея почти готова, можно проводить испытание. В таком состоянии прибор должен выдавать напряжение 20-22 вольта (это без нагрузки), при нагрузке 16-18 вольт. При этом выделяется ток силой 3,0-3,5 А. можно подсчитать, и результат будет – 60 Вт, что и требовалось.

Солнечная батарея: что это вообще такое и как работает?

Солнечная батарея – это устройство, которое состоит из определённого набора солнечных элементов (фотоэлементов), которые преобразуют солнечную энергию в электроэнергию. Панели большинства солнечных батарея состоят из кремния так как этот материал имеет хороший КПД по “переработке” поступающего солнечного света.

Работают солнечные батареи следующим образом:

Фотоэлектрические кремниевые ячейки, которые запакованы в общую рамку (каркас) принимают на себя солнечный свет. Они нагреваются и частично поглощают поступающую энергию. Данная энергия сразу же освобождает электроны внутри кремния, которые по специализированным каналам поступают в специальный конденсатор, в котором накапливается электричество и перерабатываясь из постоянного в переменное поступает к устройствам в квартире/жилом доме.

Комплектующие

Что необходимо для того, чтобы собрать простейшую солнечную батарею?

Во-первых, потребуются сами солнечные элементы, с помощью которых энергия нашего светила будет преобразовываться в электрическую. Производители предлагают различного рода элементы с разными размерами и разной мощностью. Чаще всего это устройства размерами 15×8 мм, такие небольшие пластинки. Чтобы собрать батарею мощностью 60 Вт, потребуется приблизительно около сорока приборчиков. Приплюсуйте сюда еще 10 штук про запас на случай излома. Солнечные элементы очень хрупкие.

• Во-вторых, понадобится оргстекло. Для этого надо будет два листа: один снизу, который будет выполнять функции основы батареи. Его толщина должна быть 4-6 мм. Кстати, нижнее оргстекло можно заменить фанерой. Второй слой – верхний толщиною 2 мм.
• В-третьих, крепежные детали: самоклеящийся двусторонний скотч, металлические (алюминиевые) уголки, клей, болты с гайками для крепления двух оргстекол между собой.
• В-четвертых, дополнительные электрические детали: припой (лучше всего легкоплавкий), флюс, диоды и так далее.

Классификация и особенности современных фотоэлементов

Первую солнечную ячейку изготовили на основе селена (Se), однако низкий КПД (менее 1%), быстрое старение и высокая химическая активность селеновых фотоэлементов вынуждали искать другие, более дешёвые и эффективные материалы. И они нашлись в лице кристаллического кремния (Si). Поскольку этот элемент периодической таблицы является диэлектриком, его проводимость обеспечили за счёт включений из различных редкоземельных металлов. В зависимости от технологии изготовления существует несколько типов кремниевых фотоэлементов:

• монокристаллические;
• поликристаллические;
• из аморфного Si.

Первые изготавливаются методом срезания тончайших слоёв от слитков кремния самой высокой степени очистки. Внешне фотоэлементы монокристаллического типа выглядят как однотонные тёмно-синие стеклянные пластины с выраженной электродной сеткой. Их КПД достигает 19%, а срок службы составляет до 50 лет. И хоть производительность изготовленных на основе монокристаллов панелей постепенно падает, есть данные, что изготовленные более 40 лет назад батареи и сегодня сохраняют работоспособность, выдавая до 80% своей первоначальной мощности.

Монокристаллические солнечные ячейки имеют однородный тёмный цвет и срезанные углы — эти признаки не позволяют спутать их с другими фотоэлементами

В производстве поликристаллических фотоэлементов используют не такой чистый, но зато более дешёвый кремний. Упрощение технологии сказывается на внешнем виде пластин — они имеют не однородный оттенок, а более светлый узор, который образуют границы множества кристаллов. КПД таких солнечных ячеек немного ниже, чем у монокристаллических — не более 15%, а срок службы составляет до 25 лет. Надо сказать, что снижение основных эксплуатационных показателей абсолютно не сказалось на популярности поликристаллических фотоэлементов. Они выигрывают за счёт более низкой цены и не такой сильной зависимости от внешней загрязнённости, низкой облачности и ориентации на Солнце.

Поликристаллические фотоэлементы имеют более светлый синий оттенок и неоднородный рисунок — следствие того, что их структура состоит из множества кристаллов

Для солнечных батарей из аморфного Si используется не кристаллическая структура, а тончайший слой кремния, который напыляют на стекло или полимер. Хоть подобный метод производства и является самым дешёвым, такие панели имеют самый короткий срок жизни, причиной чему является выгорание и деградация аморфного слоя на солнце. Не радует этот тип фотоэлементов и производительностью — их КПД составляет не более 9% и во время эксплуатации существенно снижается. Использование солнечных батарей из аморфного кремния оправдано в пустынях — высокая солнечная активность нивелирует падение производительности, а бескрайние просторы позволяют размещать гелиоэлекростанции любой площади.

Возможность напылять кремниевую структуру на любую поверхность позволяет создавать гибкие солнечные панели

Дальнейшее развитие технологии производства фотоэлектрических элементов вызвано необходимостью в снижении цены и улучшении эксплуатационных характеристик. Максимальной производительностью и долговечностью сегодня обладают плёночные фотоэлементы:

• на основе теллурида кадмия;
• из тонких полимеров;
• с использованием индия и селенида меди.

О возможности применения в самодельных устройствах тонкоплёночных фотоэлементов говорить пока ещё рано. Сегодня их выпуском занимается только несколько наиболее «продвинутых» в технологическом плане компаний, поэтому чаще всего гибкие фотоэлементы можно увидеть в составе готовых солнечных панелей.

Солнечная панель из диодов

Для изготовления панели можно использовать диоды в металлических и стеклянных корпусах. Первый вариант мощнее, но более трудоемкий. Второй — проще, хотя для достижения такой же мощности понадобится больше элементов.

Панель из диодов в металлическом корпусе

Диоды КД203

Если говорить о максимальной мощности, которую можно получить с одного кристалла полупроводника, то лучшими в этом отношении будут диоды серии КД203 (КД2010).

При ярком солнечном свете один кристалл способен выдать напряжение порядка 0.7 В при токе до 7 мА.

Чтобы вынуть кристалл кремниевого полупроводника и «открыть» его для освещения, надо:

• аккуратно разбить керамику и освободить верхний контакт;
• раскрыть корпус, сняв с основания «крышку»;
• разогреть диод до температуры плавления олова, которым к кристаллу припаяны контакты;
• освободить от верхнего жесткого контакта кристалл, а вместо него припаять гибкий проводник.

Диоды средней мощности в металлическом или металлостеклянном корпусе серии Д7, Д214, Д215, Д226, Д237, Д242-Д247 разбирать проще. Сначала бокорезами обрезают жесткий контакт и часть корпуса в виде трубки со стороны анода. А затем вставив нож в шов между основанием и крышкой, открывают корпус. Для облегчения процесса можно предварительно слегка сжать фланец корпуса в тисках, чтобы раскрылась щель между основанием и крышкой.

И эту процедуру надо выполнить с каждым диодом, а их должно быть несколько десятков. В реальных условиях напряжение на одном кристалле будет ниже максимума раза в полтора — около 0.5 В. Чтобы получить на выходе 5 В, надо последовательно соединить в блок 10 кристаллов.

Приблизительно такое же соотношение максимальной и реальной силы тока — рассчитывать надо на величину 4-5 мА. Чтобы «нарастить» силу тока и повысить мощность солнечной батареи, надо параллельно соединить на панели несколько таких блоков.

Сама панель должна иметь вид решетки из расположенных в несколько рядов ячеек двух разных диаметров, расположенных поочередно. Большое отверстие — для посадки корпуса, меньшее — для гибкого проводника, которым соединяют в цепь расположенные рядом диоды. Такая заготовка для диодов в металлическом корпусе без крышки глядит так:

Возможны и другие варианты конструкции панели, но принцип прежний — последовательно-параллельное соединение элементов. Принцип как сделать солнечную батарею из диодов был описан еще в советское время. Ниже приведено фото иллюстрации тех времен, на которой показаны способы разборки элементов и принципиальная схема соединения:

Панель из диодов в стеклянных корпусах

Эти элементы менее мощные и способны «генерировать» токи менее одного миллиампера, но их достоинство в том, что кристалл полупроводника не надо «открывать».

К таким относятся диоды Д223Б, которые способны при оптимальной ориентации относительно яркого солнца выдавать напряжение около 0,3 В, что почти сопоставимо с более мощными аналогами.

Пошаговый процесс изготовления солнечной панели выглядит так:

• помещают на некоторое время диоды в емкость с растворителем;
• достают из растворителя элементы и счищают с них размягченную краску;
• сгибают под 180° выводы анодов (это необходимо для правильного положения кристалла полупроводника относительно плоскости монтажной платы;
• монтируют на монтажной плате элементы, объединяя их в последовательно параллельные группы согласно схеме соединения.

Вот так выглядит панель, состоящая из 9 параллельно соединенных блоков по 12 элементов в каждом:
Как видно, помещенная на солнце, она выдает напряжение в 2.5 В, а ее мощности хватает, чтобы полностью зарядить за 2 часа ионистор емкостью 0,47 Ф.

Солнечные батареи из подручных материалов

Если нет желания вкладывать больших денег в панели, но вам интересно попробовать на что они способны, можно собрать простейшую солнечную панель из старых радиодеталей самостоятельно.

Батарея из транзисторов

Для сборки нужны старые советские транзисторы в железных корпусах, типа КТ819 или МП21-МП43 и подобные. Их корпус напоминает летающую тарелку, две половинки которой соединены между собой, а шов закатан. Для разбора сточите поясок, и потяните половины в разные стороны. Внутри вы увидите кристалл кремния с двумя электродами, поместите его под яркий свет и вольтметром определите: между какими ножками присутствует самое высокое напряжение. Мощность одного самодельного фотоэлемента мала, а напряжение едва доходит до 0,3–0,5 Вт, вам понадобится порядка 30–40 штук, чтобы достичь желаемых 12 Вт, при этом токи будут маленькими.

Батарея из диодов

Диоды типа Д223Б выдают порядка 0,35 В на ярком солнце. Их корпус выполнен из стекла, но покрыт краской. Чтобы она сошла, залейте диоды растворителем, и оставьте на пару часов полежать, желательно в теплом, проветриваемом помещении, потом краска легко счищается. Ну а дальше вам придется спаять их в батарею, как было описано выше, для достижения нужного напряжения и тока.

Панель из фольги

Можно сделать батарею с помощью медной фольги. Для этого нужно взять два листа площадью 45 см2, очистить от жира окислов с помощью наждачной бумаги, отмыть в мыльном растворе. После нужно разогреть один из них, например, на электроплите (больше киловатта) до красно-оранжевого цвета, потом медь начнет чернеть – это появился оксид меди, держим еще 30 секунд. Выключите плиту и пусть все плавно остынет. На листе появится слой оксида черного цвета. Промываем под проточной водой, чтобы сошли крупные частицы оксида, должна остаться тонкая пленка, нельзя механически воздействовать на поверхность – скрести ее, чистить и гнуть.

Получится один лист со слоем оксида, а второй чистый, поместите их в емкость, отлично подойдет обрезанная 5-л бутылка. Лист с окисью будет у нас «минусом», а чистый «плюсом». Они не должны соприкасаться. Емкость наполняем солевым раствором (примерно 1 ложка соли на 1 литр воды).  Таким образом, вы получите 1 ячейку для солнечного элемента.

Что влияет на эффективность солнечных батарей

Чтобы не удивляться тому, что солнечные батареи работают с разной эффективностью в различные периоды, необходимо выделить факторы, которые влияют на КПД системы. Причем названные ниже моменты действуют на солнечные батареи всех типов, но с различной интенсивностью.

• При повышении температуры производительность любых фотоэлементов панелей снижается.
• При частичном затемнении, например, если солнце попадает только на часть панели, а какое-то количество элементов остается неосвещенным, выходное напряжение падает за счет потерь неосвещенных пластин.
• Панели, оснащенные линзами для концентрирования излучения, становятся совершенно неэффективными в облачную погоду, так как пропадает эффект фокусирования потока света.
• Для достижения высокой эффективности работы солнечной батареи необходим правильный подбор сопротивления нагрузки. Поэтому панели подключаются не напрямую к приборам или аккумулятору, а через управляющий системой контролер, который обеспечит оптимальный режим функционирования батареи.

Тепло от алюминиевых банок

Делается подобная солнечная батарея очень просто. Все, что Вам понадобится это некоторое количество банок, рама и материал для остекления коллектора. Из деревянных брусков или картона собирается рама, которая заполняется банками. Для увеличения количества поглощенного тепла раму и банки рекомендуется покрасить в черный цвет. Сверху полученная конструкция накрывается стеклом, гофрированным поликарбонатом или пластиком. У каждого из этих материалов есть и плюсы, и минусы. Стекло является самым дорогим и хрупким, главный недостаток поликарбоната – небольшая ширина листа, всего 60 см, а пластик прослужит Вам не больше 3-х лет. Но при этом все они справляются с повышенными температурами и хорошо пропускают солнечный свет.

Каким бы странным Вам не казался этот метод изготовления батареи (коллектора) из алюминиевых банок, практика показывает, что он вполне действенный. При размещении на южной стороне дома такая самодельная батарея хорошо нагревается и может служить эффективным обогревательным прибором. А с ее сборкой справится и школьник.

Подробности изготовления солнечной панели из банок на видео:

Выводы

Солнечные батареи подходят для электроснабжения, но срок окупаемости устройств достаточно велик, поэтому применять как основной источник питания их довольно дорого. Самодельные фотоэлементы малопригодны для практического использования в качестве источника электроэнергии, но как датчик света они работают неплохо. Можно применить устройства в разных схемах фотореле. Домашняя СЭС – отличный вариант резервного электроснабжения, как основной ввод она может использоваться только в том случае, когда садовый участок расположен в не электрифицированном районе.
