Как сделать электрощиток в гараж

Принцип работы УЗО

Для того, чтобы правильно выбрать УЗО, вначале желательно ознакомиться с принципом его действия и устройством.

Так, если рассматривать конструкцию простейшего однофазного УЗО, которые чаще всего применяются в жилом секторе, то следует отметить, что в состав прибора входят следующие комплектующие:

• Ферритовый тороидальный сердечник;
• Первичная катушка из медного проводника заданного сечения (для однофазных УЗО используется 2 штуки). Необходима для создания в тороидальном трансформаторе магнитного поля, за счет прохождения тока нагрузки через прибор.
• Вторичная катушка для цепей управления. Используется в качестве создания сигнала для работы электронных органов управления;
• Исполнительный механизм. Управляет (замыкает/размыкает) силовыми контактами, которые отвечают за подачу напряжения;
• Группа силовых контактов;
• Токовый усилитель;
• Тестовая кнопка. Необходима для периодической проверки УЗО на работоспособность;
• Корпусная часть.

Ну а для того чтобы понять алгоритм работы прибора, желательно рассмотреть принцип действия УЗО на определенном примере.

Так, допустим, если через фазный проводник УЗО протекает ток определенной величины, то соответственно, выполнив работу, ток аналогичного уровня должен протечь и по нулевой шине. В ситуации, когда разница между фазным и нулевым током не существенна (стандартный режим работы оборудования), то прибор функционирует в обычном режиме. Если же разница токовых значений достигает критического уровня, то электронная схема УЗО дает сигнал на размыкание группы силовых контактов и объект обесточивается.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

Зарядные устройства

Лучше выбирать электрощиток, который можно подключать к зарядному прибору. Нередко в гаражах используется устройство для зарядки. Особенности таких электрощитков:

• Он должен относиться к приборам силового вида. При отсутствии такой возможности электрощиток с зарядкой может быть подключен к трансформатору, отвечающему за подвал.
• Электрощиток с зарядкой, выполненный своими руками, часто представляет собой устройство, которое следует выполнять по той же схеме, что и автотрансформатор ЛАТР 2. Он может работать только с нагрузкой 2 А. Мощность такого устройства составляет 500 Вт. При этом напряжение трансформатора не превышает 250 В.

Трансформатор, заводской или самодельный, который используется для зарядки аккумулятора имеет несколько преимуществ:

• Развязка выполняется гальванической. В этом случае напряжение делят на первичное и вторичное.
• Постоянное увеличение выходной силы электричества. Сам транформатор способен выдавать лишь 2 А. Именно поэтому его необходимо увеличить.

Работают трансформаторы типа Т-1 по следующему принципу:

• Напряжение посредством трехполосного тумблера подается на выпрямитель ВД-1.
• Затем оно стабилизируется. Проходя по тумблеру, напряжение подается на используемые клеммы.

• Необходимо, чтобы силовой тумблер находился на выходе от тумблеров. С помощью этого устройства можно отключить подачу тока к клеммам в любой момент.
• Клеммы, выводящие 12 В, нужны, чтобы обеспечить стабильность работы прибора и дополнительных двигателей, которые имеются в автомобиле.
• Клеммы, способные выдавать 27 В, могут применяться не очень часто. С их помощью возможна одновременная зарядка нескольких аккумуляторов. На таких клеммах сила тока будет ниже, чем в случае с предыдущими.

Схема электрощитка в гараже при использовании трансформатора Т-1 имеет такие особенности:

• К расположенным отдельно друг от друга выводам подсоединяется первичная обмотка. Они должны быть отделены от тех выводов, к которым ведется обмотка вторичного вида.
• Выводы, соединенные со вторичной обмоткой, должны быть совмещены с магистралью, предназначенной для освещения подвала.
• Кроме того, следует помнить, что вторичная обмотка трансформатора оборудуется выходом в 24 В. Такое условие является необходимым, поскольку система должна непрерывно обеспечиваться током силой в 15 В.
• Сетевая нагрузка распределяется между клеммами двух видов.
• Напряжение легко сделать нормальным с помощью особых диодов.

Внимание! Когда осуществляется соединение проводов в электрощитке, следует избегать скрутки. Для этого необходимо использовать специальные приспособления – клемники

За счет их применения обеспечивается надежность контактов.

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

Особенности организации внутренней проводки

В гараже внутренняя электропроводка может реализовываться следующими способами:

• расположение кабелей производится в открытом виде;
• расположение проводов осуществляется в специальных пластиковых трубах;
• вариант комбинированного проведения проводки.

Вариант размещения проводки внутри гаража

Специалисты утверждают, что для гаражных сооружений самым оптимальным вариантом внутреннего размещения проводки будет именно комбинированный вид. При использовании такого подхода можно все основные узлы электропроводки скрыть элементами из пластика, а обычные провода при помощи крепежных элементов прикрепить к стене.

Работа приборов защиты

Система защиты, смонтированная на электрощитке, состоит из двух обязательных приборов. Первый – это прибор или автомат отключения при возникновении короткого замыкания. Второй — устройство УЗО, оба прибора очень похожи по внешнему виду, и зачастую их путают и не понимают, зачем два одинаковых автомата.

На самом деле схема УЗО принципиально отличается от главного автоматического отсекателя, и рассчитана на отключение проводки только в тех случаях, когда ток утечки между двумя жилами кабеля достигает 5 тысячных ампер. Есть немало случаев, когда, стоя на влажном грунте, человек касается корпуса электрического прибора и получает удар из-за нарушения изоляции девайса. Чаще всего это происходит из-за микротрещинок на полихлорвиниловой изоляции кабеля, или при замокании проводки от конденсата, затекающей через кровлю гаража дождевой воды. Сто тысячных ампер считаются смертельными, исправный автомат УЗО должен срабатывать на пяти тысячных, но не способен отключить сеть при возникновении короткого замыкания.

Для этих целей используются дифференциальные устройства автоматического отключения питания при резком увеличении тока до определенного порога. Если у вас в гараже стоит мощное сварочное оборудование, то устанавливайте прибор на 25А. Больше нельзя, это может привести к возгоранию в гараже проводки и электрощитка. Для более мощных потребителей потребуется трехфазная сеть.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Проводка в гараже: требования правил

Гараж является пожароопасным местом. Там хранится и сам автомобиль, и некоторый запас горюче-смазочных материалов. Поэтому в целях безопасности продуманности и качеству монтажа электропроводки стоит уделять максимум внимания.

В целях безопасности и качеству монтажа электропроводки стоит уделять максимум внимания

Еще на этапы планирования необходимо придерживаться следующих правил:

• кабели по стенам прокладываются исключительно вертикально или горизонтально. Повороты выполняются под углом 90 градусов;
• в отапливаемых гаражах минимальное расстояние от провода до отопительных труб – 10 см (требования ПУЭ 2.1.57);
• высота установки розеток – 60 см, выключателей – 1.5 м. При этом последние рекомендуется размещать на расстоянии 10-15 см от дверного косяка;
• размещать розетки по всему периметру гаража не имеет смысла. Во-первых, при выполнении работ их легко повредить. Во-вторых, удобнее разместить группу розеток вблизи основного рабочего места и при необходимости пользоваться удлинителем. Дополнительные розетки могут понадобиться лишь рядом станками, если таковые имеются, а также в составе электрического щита;
• в смотровой яме, где высока вероятность появления влаги, розетки и лампы на 220В размещать запрещено. В подобных условиях допускается установка розеток на 12В и ламп освещения того же напряжения. Блок питания на 12В удобно разместить в электрическом щите. Низковольтную магистраль для потребителей в яме удобно проложить в стяжке бетонного пола.

Схема электропроводки в гараже

Проводку на розетки и освещение желательно оснастить независимыми автоматическими выключателями. В этом случае появится возможность ремонтировать розетки при свете.

Если планируется использование станков, то имеет смысл обратиться в местную энергосбытовую компанию по поводу возможности прокладки трехфазной линии электроснабжения. Это позволит при той же силе тока подключать нагрузку большей мощности.

Схема подключения приборов внутри коробки электрощитка

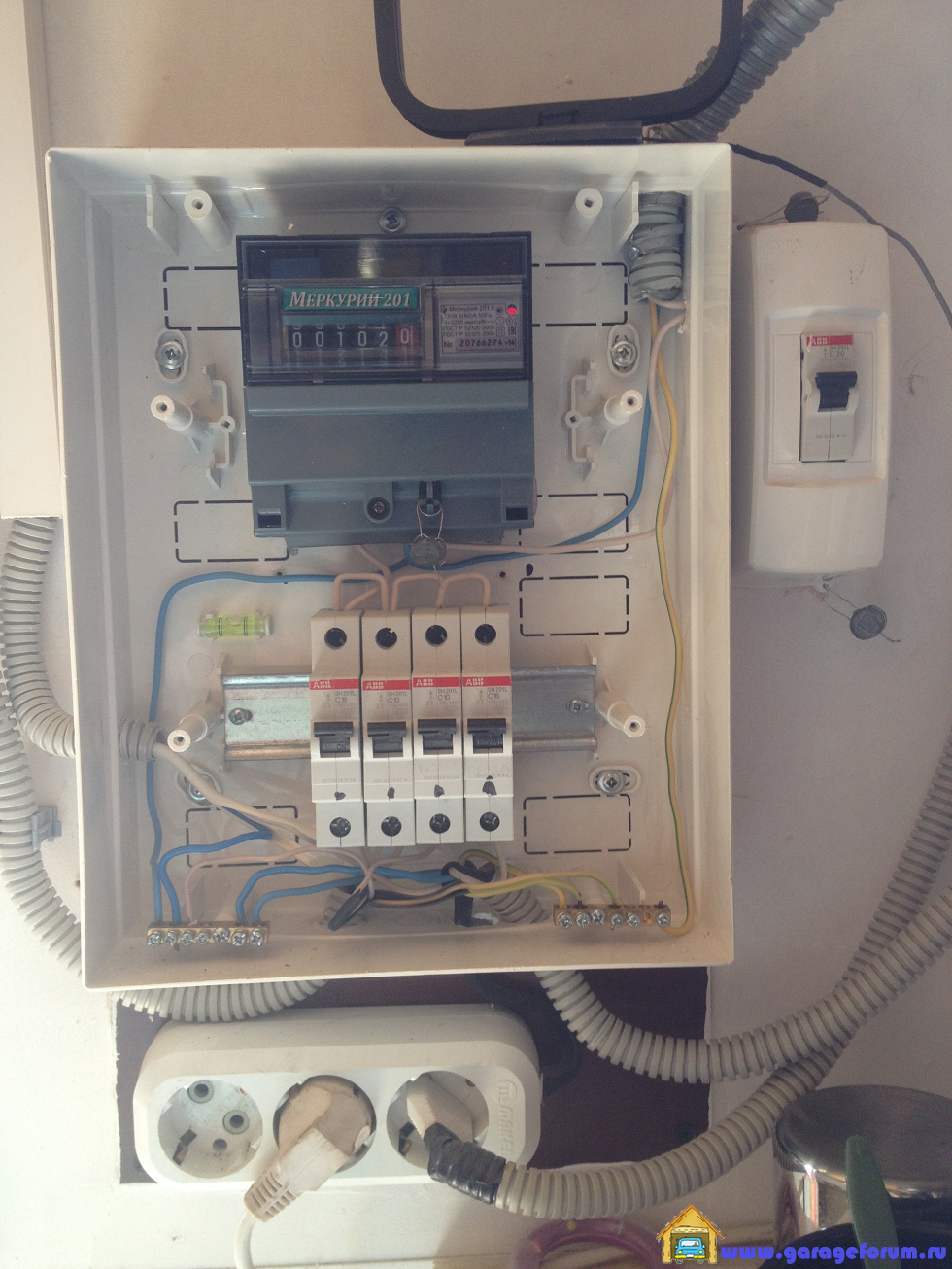

Порядок подключения приборов внутри электрощитка хорошо иллюстрируется приведенной схемой:

1. Входной кабель с тремя жилами от линии на столбе заводится по подготовленному каналу внутрь электрощитка. В качестве шлангов или каналов, по которым пропускается провод, можно использовать металлопластиковые или стальные трубы. Надежнее сделать ввод в короб через заднюю стенку электрощитка, а не бить отверстие в боковой стенке гаража;
2. Внутри электрощитка на монтажные планки последовательно крепятся электросчетчик, автомат отключения КЗ и блок защиты УЗО. Далее устанавливаются пакетники под розетки и приборы для освещения гаража, трансформатор питания светильников и вентиляции подвала;
3. С помощью коммутационных колодок приборы последовательно соединяются в цепь и подключаются к осветительной проводке и силовым проводам, идущим к сварочному посту и блоку розеток с максимальным током потребления до 25А. Остальные розетки подключаются к пакетникам с током отсечки в 16А.

Совет! Промаркируйте зачищенные отрезки проводов с помощью цветной изоленты. Это упростит подключение к колодкам и позволит избежать путаницы «земля-фаза».

Зачастую, чтобы упростить работу с подключением и пломбировкой счетчика в гараже, перед вводом в электрощиток устанавливают обычный отсечной рубильник или переносят дифавтомат. Обычно на этом настаивают электрики гаражного кооператива, так проще и надежнее защищаются от КЗ лампы внешнего освещения, и проще работать со счетчиком.

Целесообразность такого решения не всегда понятна, поэтому многие автолюбители могут страховаться и устанавливают в гараже два автомата, до и после счетчика, что тоже не всегда оправдано.

Розетки и осветительные приборы в гараже подключаются отдельными пакетниками, их разделяют на две группы – силовые с порогом в 25А и маломощные – для срабатывания на обычных розетках с нагрузкой не более 1,5-2 кВт. Для освещения достаточно слабых 5-ти амперников, но желательно на каждую точку освещения гаража, например, для прожектора, переноски и четырех настенных светильников установить свой выключатель на электрощитке.

Обязательным атрибутом смонтированного в гараже электрощитка является полноценный контур заземления проводки гаража

Это крайне важно. Не стоит особо надеяться на нейтраль линии напряжения и уповать на то, что она заземлена, как заявляют электрики и их помощники

Кроме того, при замыкании где-то на линии на нейтрали может появиться неплохой потенциал до 120В, что может спалить особо нежные приборы, работающие в гараже, например, блок зарядки аккумулятора. Толстый провод «земли», а лучше медную шину от стального контура, закопанного на метр глубиной, подключают по представленной схеме, электросчетчик условно не показан.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс

Автомат и защита УЗО

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

• вводной распределительный щит;
• устройство учёта;
• 1-2 розетки;
• 2 автоматических выключателя;
• 4 светильника;
• 1 одноклавишный выключатель;
• 1 УЗО;
• электропроводка.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

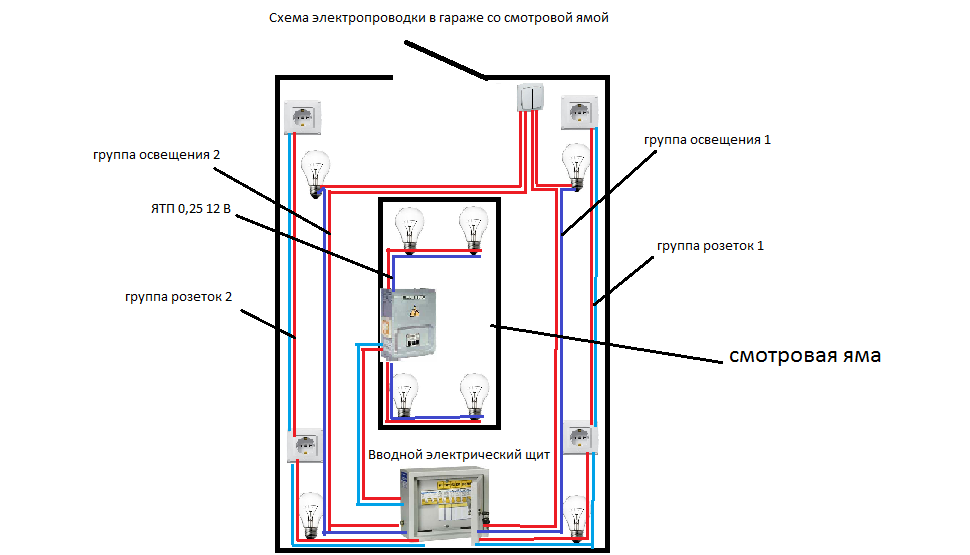

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

• плоскогубцы и электрорезы;
• молоток;
• зубило;
• электродрель и перфоратор для работы в помещении из бетонных блоков;
• отвёртки – крестовая, шлицевая и индикаторная;
• изолента;
• приборы для измерения;
• материалы для разметки – удобно использовать специальный шнур;
• крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.

Схема электропроводки и освещения

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

• электрический кабель;
• светильники;
• выключатели;
• розетки;
• трансформаторы;
• гофрированные трубы;
• короба;
• переходники;
• УЗО;
• счётчик электроэнергии;
• подрозетники;
• распредкоробки;
• распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Состав электрощитового набора

Аппарат предназначен для безопасного регулирования системы распределения электроэнергии. Он имеет вид ящика с дверцей. В состав обязательно входят:

• Сертифицированный прибор учета электроэнергии. Должен иметь отметку о прохождении поверки в аккредитованной метрологической организации.
• Электронный аппарат защиты – УЗО. Предохраняет владельца гаража и электроприборы от утечки тока.
• Трансформатор, предназначенный для того, чтобы понижать напряжение.
• Автоматытипа ПАР или однофазные пакетники. В случае короткого замыкания устройства прерывают подачу тока.
• Ящик, предназначенный для сборки щитка.

Перечисленные составляющие позволяют собрать гаражный электрический щиток для подключения силового кабеля с входным напряжением в 220 В. Все монтажные работы по подводке трехфазного напряжения и установке электрических точек делают исключительно специалисты, имеющие допуск к электросетям до 1000 В.

Согласно установленным нормам устройства электропроводки и освещения, в подвалах и ямах для осмотра авто питание осветительных приборов не должно превышать 36 В. Чтобы понизить напряжение следует предусмотреть подключение трансформатора для гаража. Для установки осветительных приборов в яме понадобится наличие клеммника, подсоединенного к выводу контура, имеющего соответствующее напряжение. Отдельная клемма должна подключаться к шине заземления.

Простейший электрощиток

Аппарат необходим для установки учетного устройства и элементов защиты

В гараже важно контролировать расход электроэнергии. Современный счетчик не только ведет учет потребления, но и повышает уровень безопасности. Перед покупкой следует уточнить, какая разновидность устройств лучше подойдет для гаража

Преимущество отдается электромеханическим контроллерам под однофазное напряжение с максимальным параметром по току до 50 А. В паспорте должен стоять штамп изготовителя, дата поверки. На приборе обязательно наличие пломбы со сведениями о дате тестирования. Поставщик электроэнергии тоже поставит свою пломбу

Перед покупкой следует уточнить, какая разновидность устройств лучше подойдет для гаража. Преимущество отдается электромеханическим контроллерам под однофазное напряжение с максимальным параметром по току до 50 А. В паспорте должен стоять штамп изготовителя, дата поверки. На приборе обязательно наличие пломбы со сведениями о дате тестирования. Поставщик электроэнергии тоже поставит свою пломбу.

Порядок подключения приборов внутри коробки

Схема подключения понижающего трансформатора в гараже выглядит следующем образом:

• Трехжильный силовой кабель подводится от уличной сети через сквозное отверстие заходит во внутрь щитка.
• Для защиты входного кабеля применяется гофрированная пластиковая трубка или металлорукав. Целесообразно не сверлить отверстие в боковой стенке гаражного бокса, а войти в щиток через заднюю стенку прибора.
• Пространство щитка заполняется устройством для учета потребления электроэнергии, пакетниками, и УЗО путем крепления к монтажным планкам. Дополнительно крепятся пакетники под штепсельные розетки и осветительные приборы, трансформатор питания вытяжки для подвала и светильников.
• Используя клеммники подключаем щиток, согласно электрической схеме и подводим внешние нагрузки, в частности сварочный пост и блок розеток с I_max до 25 А. Остальные розетки надо запитать от автоматов, рассчитанных на 16 А.

Обозначьте каждый кабель разноцветной ПВХ-трубкой или изолентой. Этот прием позволит вам не запутаться в дальнейшем.

Порядок подключения приборов

В первую очередь организуется ввод кабеля в гараж. Для этих целей принято использовать провода СИП. При проходе сквозь стену провода должны быть уложены внутри металлической трубы. Далее приступают к сборке собственно электрощита:

1. Выбирается место размещения. Как правило, щитки вешают в непосредственной близости от ворот и точки ввода кабеля.
2. После закрепления щита на стене устанавливается электросчетчик.
3. Закрепляют общий автомат защиты от КЗ с максимальным током, равным току наиболее мощного из подключаемых потребителей.
4. Устанавливается УЗО.
5. Последовательно ставятся автоматы защиты на каждую линию электропроводки. Ток отсечки будет зависеть от расчетной нагрузки. Станкам необходимо 25А, электрическому ручному инструменту – 16А, на освещение можно установить автоматический выключатель на 6А.
6. Производится соединение всех установленных приборов с помощью провода необходимого сечения. Сечение выбирается с учетом предполагаемой нагрузки. Если электричество необходимо лишь для освещения, то вполне можно обойтись проводом сечением 1.5 кв.мм. При более серьезных нагрузках (электроинструменты, станки, сварка и т.п.), то будет необходим провод сечением 2.5-4 кв.мм.

В промышленно изготовленных электрощитках для монтажа нередко имеются DIN-рейки. С их помощью приборы размещаются наиболее плотно и аккуратно.

DIN-рейка для электрощитка

Модульные электроустановочные изделия крепятся на DIN-рейке следующим образом:

• верхним крепежом устройство подвешивается на рейке;
• если необходимо, модуль сдвигается на свое место;
• нижний фиксатор на устройстве оттягивается плоской отверткой и зацепляется за нижний бортик DIN-рейки.
• нижний фиксатор возвращается на место, закрепляя всю конструкцию. Если фиксатор оснащен пружинкой, то эта операция происходит автоматически. В противном случае потребуется нажатие на этот фиксатор.

Чтобы полностью исключить вероятность соскальзывания приборов со своих мест, можно воспользоваться специальными фиксаторами или пассатижами подогнуть концы рейки.

Модульные электроустановочные изделия крепятся на DIN-рейке

Провода заземления закрепляются на специальной колодке. Крепеж производится винтами, фиксирующими провода в отверстиях колодки.

Если для коммутации применяется провода одного цвета, то желательно на концы каждого из них намотать слой цветной изоленты. Это избавит от путаницы с фазой и нолем.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

мультиметр (чтобы прозвонить проводку после подключения всех элементов).
набор отверток (закручивать винтики на клеммах).
инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Как распределить нагрузку по фазам
Как разделить электропроводку на группы
Как составить схему электропроводки перед ремонтом

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

Повесьте корпус на стену (либо установите в подготовленную нишу).
Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
Зачистите жилы для качественного присоединения к клеммам.
С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
Установите нулевую и заземляющую шину.
Нарежьте соединительные провода на подходящие отрезки.
Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.
