Подключение розетки 380 вольт

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

• вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
• тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
• Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт

Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом

Не путайте со схемой подключения проводов к клеммам трехфазной вилки.  Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.

Итак, далее производим подключение проводов к трехфазной вилке согласно схеме. При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.

Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты.

После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер. В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.

При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.

После окончания монтажа, можно включать вилку в силовую трехфазную розетку и пользоваться электрооборудованием.

Проверка розеток

Перед эксплуатацией важно сделать проверку, которая состоит из четырех основных пунктов:

1. Визуальный осмотр на возможные физические дефекты в корпусе.
2. При наличии мегаомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
3. С помощью прибора провоцируется короткое замыкание, чтобы проверить правильность подключения.
4. Замер линейного и фазного напряжения на холостом ходу.

Во время проверки рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. В конце следует еще раз проверить правильность и качество соединения. Плохо затянутый контакт перегревается и выходит из строя, повреждая при этом корпус.

При размыкании цепи может возникнуть дуга, которая создаст опасность для жизни и риск поломки. Чтобы избежать данного явления, перед демонтажем следует всегда отключать подачу тока. В более дорогих версиях стоит автомат.

В ходе эксплуатации провода нагреваются и расширяются. В результате винтовые соединения ослабевают, что приводит к плохому контакту. Каждый год необходимо проводить протяжку всех проводов.

Подключение вилки 380 вольт

В одной из недавних статей я уже рассказывал про подключение розетки 380 Вольт — ABB 416RS6, выполненной согласно спецификации международной электротехнической комиссии, IEC 60309 и используемой повсеместно для подключения трехфазного электрооборудования. Теперь пришла очередь рассказать про электрическую вилку 380В, сделанную по этому же стандарту, которую собственно и можно подключать в данный разъем.

ABB 416-p6 — это переносная трехфазная кабельная вилка, со степенью защиты IР44, рассчитанная на ток в 16А, имеющая следующие контакты — 3Р+N+E (три фазы, рабочий ноль и защитный ноль — заземление).

В качестве примера, устанавливать эту трехфазную вилку будем на профессиональную стационарную мойку высокого давления — Portotecnica ML CMP 2860 T.

В основе данного аппарата высокого давления лежит трехфазный асинхронный двигатель, для подключения которого не требуется рабочий ноль (или просто НОЛЬ, как мы привыкли его называть), достаточно лишь трех фаз и защитного нуля (заземления), которое подключается к корпусу и другим токопроводящим частям мойки. э

Соответственно в комплекте поставки данной мойки, идет лишь четырех жильный кабель, нулевая жила в нем отсутствует.

Дом из соломы

Чем отличается.

• Сантехника

Электрика
Инструменты
Cтройматериалы
FAQ о растениях

• Совместимость посадок

Все о картошке

В чем разница между фазами электрического тока (фазы 1, 2, 3 )?

Часто можно слышать, как называют электрические сети трёхфазными, двухфазными, реже — однофазными, но иногда подразумевается под этими понятиями не одно и то же. Чтобы не запутаться, давайте разберёмся с тем, чем отличаются эти сети и что имеют в виду, когда говорят, например, про отличия трехфазного от однофазного тока

При переменном токе провод, подводящий ток — это фаза. Её схемное обозначение L1 (А).

Второй называют нулевым. Обозначение — N.

Значит, для передачи однофазного тока нужно использовать два провода. Называются они фазным и нулевым соответственно.

Передают токи двумя проводами: двумя фазными и двумя нулевыми.

Казалось бы, для передачи тока нужно было задействовать шесть проводов, но, используя соединение источников по схеме «звезда», обходятся тремя (вид схемы похож на латинскую букву Y).

Три провода являются фазными, один — нулевой.

Экономична. Ток без труда передаётся на далёкие расстояния.

Любая пара фазных проводов имеет напряжение 380 В.

Таким образом, электропитание наших домов и квартир может быть однофазным или трёхфазным.

Однофазное электропитание

Однофазноый ток подключают двумя методами

: 2-проводным и 3-проводным.

• При первом (двухпроводном) используют два провода. По одному течёт фазный ток, другой предназначен для нулевого провода. Подобным образом электропитание подведено почти во все, построенные в бывшем СССР, старые дома.
• При втором — добавляют ещё один провод. Называется он заземление (РЕ). Его предназначение спасать жизнь человека, а приборы от поломки.

Трёхфазное электропитание

Распределение трёхфазного питания по дому выполняется двумя способами

: 4-проводным и 5-проводным.

• Четырёхпроводное подключение выполняется тремя фазными и одним нулевым проводом. После электрощитка для питания розеток и выключателей используют два провода — одну из фаз и нуль. Напряжение между этими проводами 220В.
• Пятипроводное подключение — добавляется защитный, заземляющий провод (РЕ).

В трёхфазной сети фазы должны нагружаться максимально равномерно. Иначе произойдёт перекос фаз. Результат этого явления весьма плачевен и непредсказуем для человеческой жизни и техники.

От того, какая электропроводка в доме зависит и то, какое электрооборудование можно в неё включать.

Например, заземление, а значит и розетки с заземляющим контактом обязательны, когда в сеть включаются:

• приборы с большой мощностью — холодильники, печи, обогреватели,
• электронные бытовые приборы — компьютеры, телевизоры (оно необходимо для отвода статического электричества),
• устройства, связанные с водой — джакузи, душевые кабины (вода проводник тока).

А для электропитания двигателей (актуальных для частного дома) нужен трёхфазный ток.

Сколько стоит подключение однофазного и трехфазного электричества?

Затраты на расходные материалы и монтаж оборудования планируются также, исходя из наиболее предпочтительного подключения. И если предсказать стоимость розеток, выключателей, светильников трудно (всё зависит от причуд вашей и дизайнерской фантазии), то цены на монтажные работы приблизительно одинаковы

. В среднем это:

• сборка электрощитка, в который устанавливаются автоматы защиты (12 групп) и счетчик стоит от 80$
• монтаж выключателей и розеток 2-6$
• установка точечных светильников 1,5-5$ за единицу.

Лично я также задумался про солнечные батареи — на https://220volt.com.ua поизучал немного, теперь пробую структурировать мысли, как и что делать с их подключением.

Поделиться «В чем разница между фазами электрического тока (фазы 1, 2, 3 )?»

Подключаем трехфазную розетку на 380 вольт самостоятельно

Часто на производственных предприятиях, при строительстве или в офисах используются мощные электроприборы, требующие трехфазного питания на 380 В. И если подключить обычную розетку к однофазной электросети достаточно просто, то подсоединение разъема на три фазы имеет свои нюансы, так как к нему подводится четырех- или пятижильный кабель (с заземлением)

Поэтому, чтобы подключение было безопасным и не привело к выходу из строя электрического оборудования, важно присоединить все проводники правильно и не перепутать фазу и ноль

Какие розетки применяются при подключении электроприборов на 380 вольт

В нашей стране в основном используются розетки двух типов: PC32 и 115 (125) 3P+PE+N, а также их зарубежные аналоги:

• Разъемы типа PC32 применяются сугубо для неперемещаемых электроприборов, таких как электроплиты, стационарные водонагреватели, станки и т.д.
• Розетки 115 (125) 3P+PE+N подойдут там, где используется передвижное электрооборудование, например в мастерских или на стройке. В этом случае приборы подключаются к сети гибким медным кабелем. Также этот тип разъема можно использовать и при запитке стационарных устройств.

Импортные розетки целесообразно устанавливать, если этого требует дизайн помещения, или же вилка на питающем шнуре электроприбора имеет соответствующую конфигурацию.

Обратите внимание! При выборе розетки нужно учесть величину тока, на которую она рассчитана. Это значение должно быть не меньше того тока, что расходует применяемое электрическое оборудование

Общие положения подключения для всех типов трехфазных розеток

При установке трехфазной розетки необходимо:

• Отключить подачу электроэнергии и проконтролировать с помощью индикаторной отвертки или тестера отсутствие напряжения.
• В произвольном порядке присоединить три фазных жилы A, B и C к контактам с маркерами L1, L2, L3. Расположение фаз несущественно, так как от него зависит только направление вращения подключаемого электродвигателя. Если ротор будет вращаться не в ту сторону, то достаточно переставить два любых фазных провода на клеммах электромагнитного пускателя прибора или в автомате.
• Присоединить ноль к контакту с обозначением N.
• Подсоединить защитный заземляющий провод, идущий от контура заземления, к контакту с маркером PE («земля»).

В случае, когда для подключения стационарного электрооборудования применяется четырехконтактная розетка, заземление устройства происходит несвязанным со штепсельным разъемом проводником. Заземляющий многожильный медный кабель подсоединяется непосредственно к металлическому корпусу прибора под болт в месте с соответствующей маркировкой. Сечение провода должно быть таким же или больше, как и у кабеля электропитания.

Подключение розетки типа PC32

Процесс подключения разъемов этого типа не отличается от описанного выше алгоритма. Три фазных проводника подсоединяются к контактам L1, L2, L3. Ноль подключается к клемме N, а заземляющая жила – к выводу PE.

Подключение розетки типа 115 (125) 3P+PE+N

Чтобы не запутаться, подключение этой розетки лучше начинать с заземления. Соответствующий контакт расположен внизу, рядом с направляющим пазом, благодаря которому вилка при включении в разъем всегда будет сориентирована правильно.

Нулевая клемма N находится справа от контакта PE. К ней подсоединяется жила рабочего нуля. На оставшиеся три клеммы (L1, L2, L3) подключаются фазные жилы в произвольном порядке.

Как видим, подключить трехфазную розетку не так уж сложно и доступно любому человеку, имеющему технические навыки.

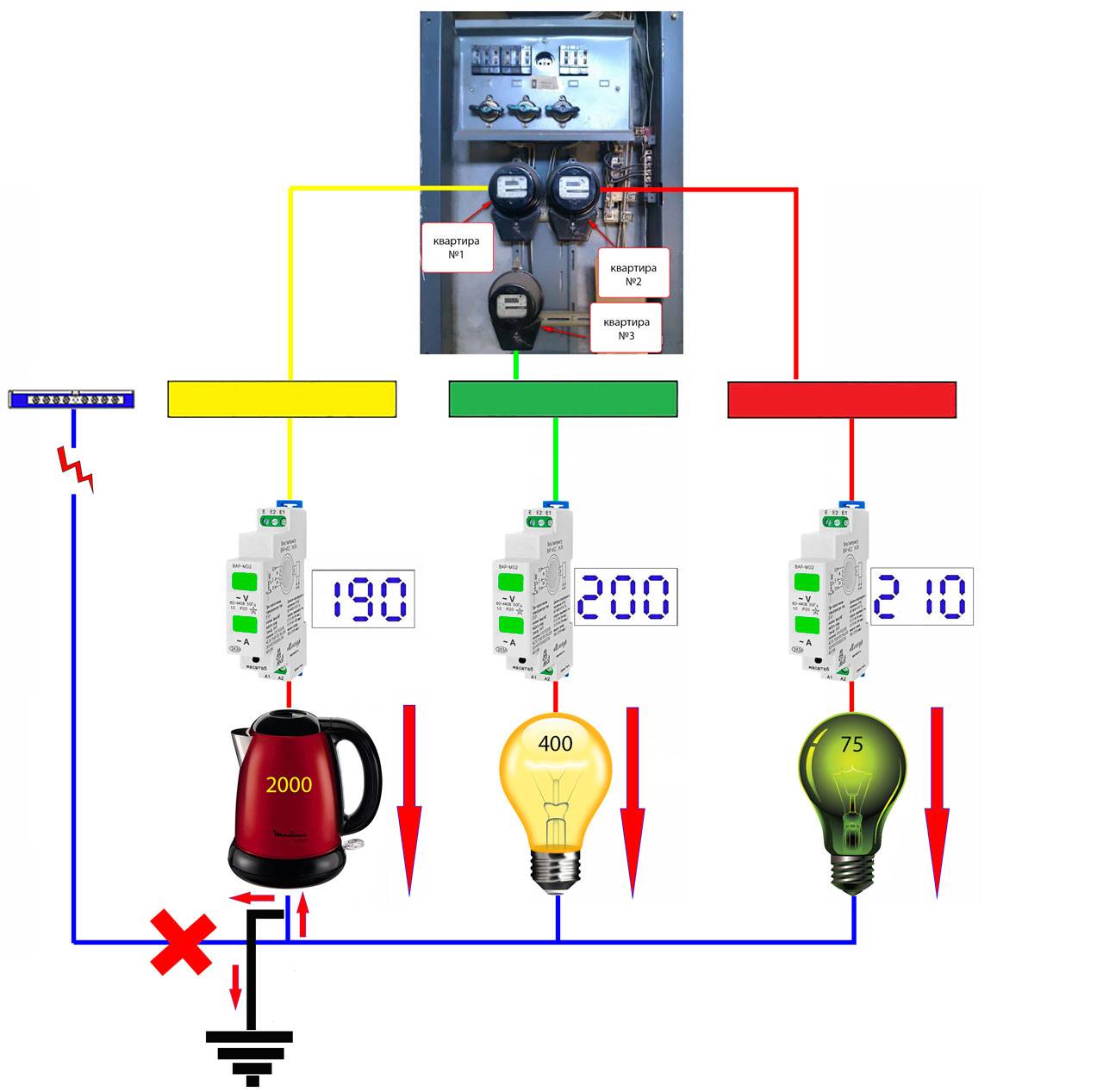

Как защититься от обрыва нуля

Как с этим бороться? Уберечь себя от повышенного напряжения при обрыве ноля, можно несколькими способами.

Первый способ — это выполнить надежное повторное заземление нулевого проводника. Забегая наперед скажу — способ этот плохой и вредный.

Данный метод можно использовать в частных домах

Не важно однофазный или трехфазный у вас ввод. Самое главное, сделать качественный заземляющий контур. После этого, соединяете отдельным проводником шинку нулевой жилы с этим контуром

В случае обрыва нулевого провода, электроснабжение ваших бытовых приборов останется в равновесии и никакого большого перекоса не случится

После этого, соединяете отдельным проводником шинку нулевой жилы с этим контуром. В случае обрыва нулевого провода, электроснабжение ваших бытовых приборов останется в равновесии и никакого большого перекоса не случится.

Ток будет течь от фазы через сопротивление потребителя и уходить через нулевую шинку и его проводник на землю. И так по всем остальным фазам.

Небольшой перекос здесь конечно же будет присутствовать, но его величина будет зависеть от качества вашего контура заземления. Однако этот способ защиты имеет один жирный минус, который перечеркивает все его преимущества.

Безусловно, контур заземления делать нужно, с этим никто не спорит. Вопрос в том, соединять ли его с нулевым проводником.

Ведь если он будет качественным (10 Ом или даже 4 Ом) только у вас одного по всей улице, а обрыв нулевого провода случится не возле вашего дома, а в самом начале ВЛ, то на этот контур тут же «сядут» все ваши соседи.

Фактически весь суммарный ток пойдет через ваш нулевой проводник. Если вы ноль завели через двухполюсный или четырех полюсный автомат, то он скорее всего выбьет от перегрузки. В противном случае ждите пожара и оплавленной проводки.

Поэтому правильно собранный щит (вводной автомат подобранный по нагрузке, заземляющий медный проводник сечением не менее 10мм2) — залог вашей безопасности.

Еще один недостаток такой «контурной защиты» — опасность самому попасть под напряжение. Допустим, несколько лет назад вы сделали отличный контур.

Но по причине наличия солей в почве, он постепенно сгнил, а вы об этом даже и не догадываетесь.

В итоге при очередном обрыве нейтрали, все заземленное электрооборудование у вас дома окажется под напряжением. Никакой земли то уже нет. А потенциал фазы начнет гулять по корпусам приборов.

Пошел открыть холодильник — удар током, зашел в душ — попал под напряжение.

Поэтому надежнее и безопаснее всего применять другой метод.

Разновидности трехфазных розеток

В отличие от однофазных, розетки на 3 фазы различаются не только по степени защиты, и способу монтажа.

1. Защита может быть от поражения электрическим током, а еще от пыли и влаги. Система IP** определяет, насколько корпус противостоит внешней среде. Первая цифра (пыль) может быть от 0 до 6, вторая цифра (влага, вода) от 0 до 9. То есть, маркировка IP-69 означает полную герметичность розетки.
2. Количество разъемов определяется способом подключения потребителя. Для схемы «звезда» потребуется минимум 5 гнезд. Три фазы, рабочий нуль и защитное заземление.

   Это самая распространенная схема. Конфигурация разъемов имеет несколько стандартов, устанавливаемых производителем. Розетки такого типа необходимо покупать в паре с вилкой. Розетки и вилки разных брендов могут не подойти друг к другу.Вот так выглядит пяти контактный комплект от «Legrand»:

   При подключении по схеме «треугольник», рабочий нуль не нужен. В розетке будет 4 контакта: три фазных, и защитная земля. Розетка может выглядеть так:

   или вот так:

   Кроме того, есть качественные комплекты, выполненные еще по ГОСТ СССР, с рядным расположением разъемов.

   Теоретически, такие розетки могут работать и по схеме «звезда», если защитное заземление проведено по отдельной линии, в обход розетки. Но это небезопасно: нет уверенности, что «земля» подключена правильно.

   Самое безопасное подключение трехфазной розетки — на 7 контактов. Это вариант для схемы «звезда», но на каждую фазу есть свое защитное заземление. Такой способ набирает популярность в странах Евросоюза, но практическое применение для трехфазных электроустановок сомнительно.

3. По способу монтажа есть три основных модификации:

   Не путать с понятием «розетка трехместная для скрытой установки» в данном случае речь идет о комплекте из 3 однофазных розеток в одном корпусе.

4. Накладная розетка. Для домашней установки не самый удобный вариант: слишком громоздкая.
5. Для уличного монтажа. Такие комплекты как правило имеют защиту не ниже IP-67.

Разъемные соединения для пятипроводной сети

В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.

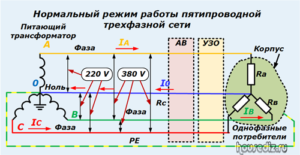

Принципиальная электрическая схема

Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.

При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.

Конструкция разъемного соединения

В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.

В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.

Способы подключения проводов

Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:

• L1;
• L2;
• L3.

Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.

В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.

Безвинтовое подключение провода

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.

Последовательность работы мастера показана четырьмя фотографиями:

• №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
• №2 — вдвигание конца жилы вглубь отверстия до упора;
• №3 — установка в гнездо наконечника плоской отвертки;
• №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.

Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.

Типы

Силовые розетки и вилки на 380 В для бытовых приборов выбираются в соответствии с требованиями норм безопасности. Для правильного выбора необходимо знать их типы, преимущества и недостатки.

Силовые разъемы РШ-ВШ

Штепсельный соединитель РШ-ВШ является трехфазным силовым разъемом. Его применяют для подключения бытовых и промышленных потребителей. Штепсельные соединения для сети напряжением до 380 В рассчитаны на номинальные токи 25 А и 30 А. Зажимы для подключения жил кабеля применяются винтовые, они обеспечивают надежный контакт. Корпус из карболита обладает достаточной прочностью.

Контакты могут быть цилиндрическими, плоскими или комбинированными. Пружинные зажимы повышают надежность электрических соединений. Гнезда розетки могут снабжаться специальными пробками для защиты от детей. Штепсельный разъем следует приобретать в паре, части которой должны подходить друг к другу.

Силовые разъемы РШ-ВШ стоят около 100 руб., что значительно дешевле по сравнению с аналогами. Недостатком является черный цвет, который может не соответствовать дизайну помещения. Устройство обычно применяют в подсобных помещениях, но оно также надежно работает на кухне, если его использовать для подачи напряжения на плиту.

Силовые розетки ССИ-125

Аббревиатура розетки расшифровывается таким образом – силовой соединитель ИЭК стационарный для номинального тока 32 А и с пятью полюсами для трех фаз, нейтрали и земли.

Модель предназначена для работы под напряжением до 380 В, степень защиты которой составляет IP44 (может эксплуатироваться во влажной среде).

Силовая розетка ССИ-125

Розетка крепится к стене на дюбели. Ее применяют для подключения любой нагрузки на 3 фазы: электродвигателей станков и насосов, тепловых пушек и котлов, электрических печей и других. Мощность устройств может достигать 63 А и 125 А. Клеммы отделяются от внешней среды сальником. Крепление каждой жилы производится одним прижимным винтом. Способ не очень надежный, так как при затягивании винт оставляет насечку, и со временем жила может обломиться. Винтовое соединение с окольцеванием провода и с прижимной пластиной в других типах розеток является более надежным. При подключении многопроволочных жил необходим наконечник.

Схема подключения

Схема подключения трехазной розетки

Особенность многоконтактных механизмов – необходимость правильного подключения фазы, ноля и заземления. Если контакты смешаются, возникнет короткое замыкание, возгорание, перегорание сети электропитания в целом. Однофазная розетка подключается через один канал (L1), трехфазная – тремя соответственно (L1, L2, L3) и дополнительным нейтральным. Напряжение равномерно распределяется на одну фазу, для трехконтактных создается отдельная группа.

На входе закрепляется автомат на три полюса, сила электрического тока – около 40А. Следующий шаг – подведение соответствующего количества проводов. Стандартное цветовое обозначение – черный, коричневый, красный. Дополнительный кабель – синего цвета – проводит нулевое напряжение. Ноль закрепляют к электросчетчику, от выхода распределяют к фазовым группам.

Трехфазные цепочки закрепляются в отдельные самостоятельные линии. Наиболее простая схема – подключение к автомату, развод на розетки. Вилка трехфазная распределяет нагрузку на соответствующие точки питания. Мощность зависит от бытового оборудования, которое будет использоваться. Обычно устанавливают с «запасом», рассчитывая на будущие устройства.

Зависимость углового положения заземляющего контакта и дополнительного ключа от характеристик розетки

Таблица положения заземляющего контакта

Не стали переносить таблицу в текстовую форму, чтобы не ошибиться. Просто взяли скрины из документа и уплотнили. Лишь исправили небольшую опечатку в графе с 5-ю контактами, где стоял тип розетки 2Р + N + земля, что не выглядит правдой. Следует читать: 3Р + N + земля.

1. Дополнительный ключ представляет выступ либо выемку, способные отсутствовать. Наличие демонстрирует – это не розетка на 380 В. Вольтаж понижен, и применять это в нашем случае недопустимо. Угловое положение дополнительного ключа зависит от частоты и номинального напряжения. Один вариант предусмотрен для постоянного тока – 10 часов.
2. Положение толстого заземляющего контакта зависит от типа розетки (авторы проверяли), номинального тока, напряжения и частоты. Не видя маркировку, по внешнему облику розетки уже заметно многое. Видите, что далеко не все числа здесь относятся к 380 В. Для рассматриваемого случая подходят группы данных:

• Розетки типа 2Р + заземление на частоту 50 либо 60 Гц с заземляющим контактом 9 часов вне зависимости от размера номинального тока. При питании от разделительного трансформатора (гальваническая развязка) заземляющий контакт смещается на 12 часов, для постоянного тока – 8 часов.
• Розетка типа 3Р + заземление на 50 либо 60 Гц с заземляющим контактом на 6 часов (номинал напряжений от 380 до 415, вне зависимости от тока), либо 3 часа (номинал 380 В, токи до 32 А включительно). Выделяется стандарт на повышенные частоты и токи до 32 А включительно с расположением заземляющих контактов в районе 10 и 2 часа.
• Для типа розеток 3Р + N + земля нужно понимать, что даётся два напряжения: между фазами и относительно нейтрали. Так появляется напряжение 220/380 В. Для частот 50 и 60 Гц заземляющий контакт расположен на 6 часах, а от 300 до 500 Гц – на 2 часах.

Присутствует большая группа розеток с заземляющим контактом в положении 1 час, не попавшая в таблицу. Даже при внешнем сходстве возможно по положению заземляющего контакта либо дополнительного ключа немало сказать о розетке. Разъёмы на 380 вольт не подойдут на иной номинал, отличаются по току и частоте. Благодаря указанному делению нет возможности испортить оборудование, включив неправильно.

Устройство и схема трехфазной розетки

Основная особенность монтажа заключается в том, что подсоединение трехфазного питания осуществляется через три фазы, а также нейтральный контакт. Большинство потребителей электроэнергии — однофазные, поэтому их нагрузка распределяется равномерно по каждой фазе. Чтобы обеспечить подключение трехфазного устройства, в помещении обязательно должна быть реализована отдельная группа. На рисунке изображена схема подключения оборудования в здании с 380-вольтной сетью.

Пример трехфазной электросхемы в доме с сетью 380 вольт

На входе расположен трехполюсный автомат, рассчитанный на 40 ампер. К нему подключается три фазы — провода в черной, красной и серой оболочках. На правой части схемы располагается счетчик. Нулевой провод выполнен в синем цвете и сразу идет на прибор учета, а с выхода подается на шину N и разводится по группам. Электросхема включает в себя две группы электророзеток и одну освещения, причем каждая из них установлена на единственной фазе.

Трехфазная электроцепь выведена на отдельной линии. В соответствии с простейшей схемой подключения соединение контактов осуществляется через собственное автоматическое оборудование, а затем выводится непосредственно на розетки. В них через специальные вилки можно установить нагрузку на 3 фазы.

Мощность самой розетки, а также автоматического оборудования зависит от силы электрических приборов. Первые могут работать в условиях высоких токов, а вторые — нет, поскольку используются для защиты электросети.

Особенности устройства

В зависимости от вида розетка может иметь разный дизайн, но такие изделия всегда оснащаются не менее чем четырьмя контактами. Три из них относятся к категории фазных, а четвертый — заземление.

Основные элементы конструкции:

• основание устройства;
• сам механизм электророзетки;
• защитная крышка приспособления;
• уплотнительное колечко, оснащенное внутренним отверстием на 2 см.

Выбор необходимого числа разъемов на электророзетке производится с учетом рекомендаций:

1. Если соединение выполняется по треугольной схеме, то потребуется устройство на 4 контакта. Три из них будет фаза, а четвертый — заземление.
2. При использовании схемы типа звезда понадобится пять контактов. Три будут фазными, один — нулевой и еще — защитный нулевой.
3. Устройства с 7 разъемами применяются в случаях, когда требуется эффективно защититься от поражения напряжением. В них три контакта будут фазными, три — нулевыми и один — защитный ноль. Каждая фаза должна иметь собственное устройство защитного отключения.

Четырехконтактные разъемы применяются только в электросхемах подключения типа треугольник. Устройства с пятью контактами могут использоваться и в треугольных электросхемах, и в «звездах». Подача питания будет осуществляться на конкретные клеммы. Затем через электророзетку можно подключать различные электрические приборы и оборудование. Кабели, которые идут на трехфазный разъем, должны обладать диаметром не меньше 2,5 мм2.

Если нагрузка в сети слишком высокая, то диаметр проводников для подключения трехфазной розетки может составить до 6 мм2.

Разновидности

Все устройства делятся на несколько классов по следующим параметрам:

1. Метод монтажа. Открытые электророзетки устанавливаются для внешних электросетей и размещаются непосредственно на стене. Устройства могут применяться в фасадной либо внутренней части зданий. Накладная фурнитура используется в помещениях с повышенной влажностью. Если электросеть скрытая, обычно применяются закрытые устройства, они утапливаются в стену, их монтаж более трудоемкий за счет необходимости сделать углубление.
2. Возможность устойчивости устройства к воздействию различных внешних факторов, этот параметр обозначается символами IP и цифрами. Первая определяет величину защиты от попадания внутрь розетки сторонних частиц — если 0, то защита отсутствует, 6 — максимальная защищенность. Следующая цифра обозначает влагозащиту — если 0, то устройство не защищено, 8 — может использовать под водой. Тип IP44 считается наиболее распространенным в плане защищенности, поскольку позволяет защитить розетку от проникновения воды и грязи внутрь.
3. Назначение. Устройство может не иметь заземления и предназначаться для подключения к электрооборудованию без соответствующего контакта. Если розетка оборудована контактным элементом, то подсоединение производится посредством специальных выходов и боковых разъемов. В продаже можно найти устройства, с защитными пластмассовыми шторами, которые открываются только при направлении в них штырей от вилки. Существуют электророзетки, оборудованные специальными выталкивателями штырей, устройствами защитного отключения или таймерами.

Особенности монтажа трехфазной розетки

Если вы планируете выполнить монтаж трехфазной розетки, тогда вам обязательно необходимо изучить ее особенности. Здесь вы найдете отличия от подключения обычной розетки.

Если вы желаете снять нагрузку с мощных устройств, тогда вам необходимо использовать специальные переключатели. Они способны обеспечивать высокую скорость отключения. Обычно монтаж подобных устройств происходит полностью стационарно. Использовать для выполнения этой работы розетки запрещается.

Розетки используются в тех местах, где вам необходимо будет подключить достаточно мощное оборудование.

Трехфазная электрическая сеть открывает перед владельцами широкие возможности. Благодаря монтажу трехфазной сети вы сможете подключать достаточно мощные приборы просто в розетку. Если вы желаете правильно эксплуатировать свою сеть, тогда она должна иметь безопасность не менее 3.

Использовать трехфазные розетки для снятия нагрузки электроустановки категорически запрещается. Проще написать, что розетка не предназначена для того, чтобы отключать работающие электроприборы выдергиванием из нее вилки. возникнет электрическая дуга, которую не выдержат контакты. Для этих целей устанавливают автоматические выключатели.
