Как на самом деле должна работать естественная вентиляция кухни: как этого добиться

Основные требования к вытяжкам над газовыми плитами в многоквартирных домах

Новые поправки касаются только вытяжек с принудительной циркуляцией воздуха, установленным над газовой плитой и систем отвода газов из газовых котлов. Если в вашей кухне над плитой установлен вытяжной зонт без принудительной циркуляции, то такая естественная вытяжка не запрещается и может быть подключена к общедомовому каналу вентиляции.

Общие требования к кухонной вытяжке над газовой плитой следующие:

Отводной канал вытяжного оборудования не должен полностью перекрывать канал общедомовой вентиляции. То есть необходима установка комбинированной решетки, которая обеспечит работу вентиляции помещения при неработающей вытяжке как показано на рисунке ниже.
Мощность вытяжки не должна превышать проектную мощность вентиляционного канала. В этом случае, работа слишком мощной вытяжки создаст в общем канале эффект опрокидывания тяги, о котором мы расскажем ниже.
Не допускается переделка вентканала без предварительного согласования в установленной форме с органами контроля. То есть вы не можете произвольно расширять вентиляционное отверстие или переносить его в другое место без согласования.

В современных новостройках уже на уровне проекта предусматривается несколько основных вентиляционных каналов с разными разгонными шахтами. Один канал служит исключительно для общей вентиляции помещения с естественным током воздуха, второй для подключения вытяжки и оборудован специальным вытяжным оборудованием на крыше дома. Однако в старых домах есть только один общий канал с диаметром вытяжной разгонной шахты 22-24 см. и не имеет принудительной вытяжки, а работает исключительно на естественной циркуляции.

Системы вентиляции кухонь: естественная или принудительная

Естественная вентиляция или приточная работает за счет притока свежего воздуха с улицы, который более холодный, и замещение им отработанного.

Принудительная имеет систему клапанов, вентиляторов, встроенные решетки в форточку и/или сам вентканал, а также стационарные вентиляционные установки, устанавливаемые под крышей здания.

Естественная вентиляция на кухне

Естественная вентиляция существует в любом доме изначально с момента его проектирования

Не важно, частное это здание или многоквартирное. Так как мы говорим о кухне, то она служит для оттока воздуха, а приточными обычно выступают комнаты – «чистые помещения», как их называют проектировщики

(Отток также происходит в санузле и в ванной комнате). Таким образом все пары, газ, пыль, неприятные запахи не попадают в жилую часть квартиры или частного дома, а полностью убираются из нее. Приточная рассчитана на определённые объемы циркулирующего воздуха. Именно потому недопустимо при любых ремонтных работах изменять размер вентканалов, перекрывать их самостоятельно или проделывать новые без согласования.

Минус естественной вентиляции – вентканалы, решетки необходимо регулярно очищать от мусора, обеспечивать постоянный приток свежего воздуха. Также недостаток ее в периодическом (а бывает и постоянном) явлении, называемом «обратная тяга» или «опрокидывание тяги». Избежать ароматов готовящейся еды у соседей, запахов из их ванной или туалета поможет установка обратного клапана для вентиляции на кухне. Он имеет створку, которая закрывается при обратном потоке.

Принудительная вытяжная система

Она имеет три подтипа:

без использования специальных механических систем для нагнетания воздуха;
с установкой устройств, нагнетающих воздух принудительно, но вытяжка идет естественным путем;
приток и вытяжка воздушных масс обеспечиваются механическими устройствами принудительно.

Мощность вентиляции в принудительном режиме рассчитывается, исходя из требований СНиП и общих объёмов. Если вы хотите сделать вентиляцию для кухни своими руками именно принудительной, то сначала обратитесь за правильными расчетами необходимых для этого устройств. Самое простое, что можно сделать – это установить на окно решетку с электрическим вентилятором, который будет обеспечивать приток воздуха в принудительном режиме. Такую же маломощную решетку допустимо установить и на вентканал – удаление отработанного воздуха будет идти много активнее.

Если же у вас в планах поставить серьёзное оборудование, к примеру в частный дом, то без сложных формул и расчетов тут не обойтись.

Зачем нужна вытяжная вентиляция на кухне ↑

В процессе готовки в воздух выделяются различные вредные вещества. Их можно разделить на две группы: смертельно опасные и просто очень вредные.

Комфортная вентиляция в квартире в целом и на кухне в частности — залог чистоты и хорошего самочувствия

Опасные «кухонные» загрязнения ↑

Угарный газ (монооксид углерода, CO) — ядовитое вещество, в высокой концентрации приводящее сначала к отравлению, затем к смерти человека. Владельцам электроплит не о чем беспокоиться, такая техника не является источником CO.

Монооксид углерода образуется при сгорании природного или биогаза, готовке в традиционной дровяной печи. Угарный газ особо опасен и потому, что не имеет запаха, человек может не почувствовать его присутствия и накопления в помещении. Монооксид углерода не поглощается угольными фильтрами, вытяжка, включенная в режиме фильтрации воздуха, бесполезна в борьбе с CO.

Отравление угарным газом весьма опасно. От него в своих жилищах погибает больше людей, чем от огня пожаров, цунами, наводнений и землетрясений вместе взятых

При каждом включении газовой конфорки или водонагревательной колонки в помещение попадает небольшое количестве не сгоревшего природного газа. Нормально функционирующая система естественной вентиляции рассчитана на подобный уровень выброса газа и вполне с ним справляется.

Иное дело, если появилась утечка из газового оборудования либо трубопроводов. Сам бытовой газ запаха не имеет, но в него добавляют «вонючую» отдушку — этилмеркаптан. Почувствовав «запах газа», необходимо сразу же открыть окна и вызвать аварийную службу.

Значительно повысить безопасность людей при использовании газового оборудования поможет установка датчиков утечки газа и наличия CO. Датчики в случае опасности могут издавать пронзительный сигнал, либо управлять сервоприводом, который автоматически отключает поступление газа из магистрали и уведомляет аварийную службу о проблеме.

Датчик утечки газа способен своевременно обнаружить в воздухе опасную концентрацию природного газа, пропана или бутана и сигнализировать об этом

Вредные загрязнения на кухне ↑

Кухонный чад, выделяющийся при жарке продуктов. Представляет собой взвешенные в воздухе летучие частицы, в основном масла и жиры. После сильного нагрева на сковороде безвредные пищевые вещества приобретают вредные для человека свойства, вплоть до канцерогенных. В лучшем случае грязь и копоть оседает на стенах, мебели и посуде, в худшем — в наших лёгких.

Также при готовке образуется водяной пар. Он, конечно, практически безобиден по сравнению с другими видами загрязнений. Но и пользы от испарений нет, излишняя влага не улучшает микроклимат в помещении.

Испарения, образующиеся во время приготовления пищи, не несут пользы организму

Из сказанного выше можно сделать вывод, что эффективная, постоянно функционирующая вентиляция кухни чрезвычайно важна. Если для владельцев электроплит это вопрос гигиены и чистоты в помещении, то для тех, кто пользуется в помещении газовой плитой (печкой, дровяной духовкой) для приготовления пищи — это вопрос безопасности.

Владельцы газовых плит должны обращать самое пристальное внимание на работоспособность системы вентиляции, периодически проверять наличие тяги в вентканале. Если на кухне, помимо плиты, установлена газовая колонка либо отопительный котёл, нормальное функционирование естественной вытяжной вентиляции приобретает ещё большее значение

Монтаж и установка вентиляции на кухне

Перед тем, как описывать все нюансы самостоятельного монтажа вытяжной системы в кухне, рассмотрим два важных сопутствующих фактора: расчет необходимой мощности вытяжной вентиляции на кухне, а также уровень шума.

Расчёт вытяжки вентиляции на кухне

При расчете мощности следует учитывать одно важное условие – минимальное количество обновлений воздуха во всем объеме кухни должно составлять 12 раз в час. При небольшой площади кухни в 6,7 м2 с высотой потолков до 2,7 м

мощность воздухообмена должна составлять 195 м3/ч.

Важно! Мощность воздуховода берется с запасом в 30%, так как должны учитываться возможные загрязнения в вентшахте, а также длина воздуховода. Для кухни с параметрами, которые указаны выше, мощность воздухопотока может составить 254 м3/ч.

В СНиП 2-04-05-91 также указаны рекомендации для проведения расчета мощности:

60 м3/ч на одну конфорку электроплиты.
80 м3/ч на одну конфорку газовой плиты.

Таким образом для стандартной плиты в 4 конфорки требуемая мощность составляет 240 м3/ч (электроплита) и 320 м3/ч (газовая плита).

Уровень шума

Уровень до 50 дБ считается приемлемым и предельным шумом при работе вытяжки, в данном случае эквивалентом может послужить пример разговора спокойным голосом на расстоянии не более 3 м. Рекомендуемый уровень шума составляет 44–45 дБ, что соответствует громкости разговора на расстоянии 10 м.

Монтаж вентиляции на кухне своими руками

Перед тем, как приступать к монтажу необходимо выполнить разметку стены, определить путь прокладки воздухоотвода, место подвода к вентшахте и места крепления вытяжки к стене. При монтаже это поможет избежать ошибок и неточностей.

Важно! Монтаж вытяжки на кухне может нарушить общую систему вентиляции, которая предусмотрена при строительстве. Иногда рекомендуется обустройство дополнительного отверстия в вентшахту

Но данный вариант малоэффективен, так как диаметр самого сечения воздуховода не меняется. Эффективной альтернативой может стать установка подъемного антивозвратного клапана. Когда он закрыт, то функционирует естественная вентиляция, но при включении вентилятора потоками воздуха приподнимаются планки клапана и в действие вступает принудительно-вытяжная система.

Если вытяжка крепится к стенке, а встроенные крепления отсутствуют, то можно сделать крепления самостоятельно: для этого используется П-образная рама из двух уголков – в нее помещается корпус. Сама рама монтируется на стену и крепится дюбелями. Если крепление на дюбеля затрудненно, например из-за проводки рядом с вытяжкой газовой трубы, то используются длинные шпильки для крепления рамы на небольшом расстоянии от стены.

Стыки воздухоотвода, который подведен к вентшахте, необходимо «закрыть» герметиком. Если это не сделать, то мощность вытяжки упадет.

После установки вытяжка подключается к сети. Электрокабель лучше убрать в накладной вертикальный короб, а если вытяжка монтируется в момент черновой отделки, то кабель скрывается в штробах.

Электробезопасность

Риск короткого замыкания связан с тем, что в воздухе присутствует влажность, капли воды на поверхности и жир. Для обеспечения безопасной работы, все электроприборы должны надежно заземляться.

Если имеется общий контур заземления, а на кухне установлены евроразетки, то выполнение заземления не составит трудностей: провод просто подключается к заземляющей клемме. В других случаях необходимо провести отдельный заземляющий кабель к электрощиту и «одеть» его на нулевую шину.

Какая вентиляция будет оптимальным вариантом

Для людей, которые возводят большой по размерам загородный дом или делают ремонт в элитной квартире можно посоветовать дорогую, качественную и эффективную вентиляционную систему с рекуперацией тепла. Владельцы дорогой недвижимости монтируют мощную вытяжку, причём вывод для отработанного воздуха следует сделать в стене. Вместо газовой плиты лучше применять электрический бытовой прибор через меньшие выбросы канцерогенов.

Для застройщиков, которые ограничены в финансовых средствах лучшим вариантом будет использование естественной вентиляции, которую подводят к кухне, ванне и туалету, а также вспомогательным помещениям. Если в частном доме будет использоваться работа вытяжки, установленной над кухонной плитой, то канал для отвода отработанных воздушных масс делают не в вертикальном направлении на крышу, а в стене. На вентиляторе устанавливают обратный клапан, он предотвращает проникновение холодного воздуха из улицы внутрь комнаты.

Лучшим вариантом для владельцев квартир считается уже существующая в доме естественная вентиляция. Кроме этого над плитой в кухне устанавливают вытяжку и с отводом воздуха через отверстие в стене. Если такой вариант не проходит, вентилятор монтируют в стояк существующего канала, но снимают обратный клапан.

Специфика вентиляции на кухне

Кухня является сложным объектом для выбора типа вентиляционной системы. Каждый вариант в конкретных условиях проявляет либо достоинства, либо недостатки.

На каждой кухне существует естественная вытяжная вентиляция. Она имеет небольшую производительность, но надёжно работает в постоянном режиме. Тёплый воздух поднимается под потолок и уходит в вентиляционную шахту. Система отводит запахи от приготовления пищи, остатки недогоревшего топлива. Качественное удаление будет происходить при абсолютно чистом вентиляционном канале. Каналы нужно дополнительно устраивать и в стенах хозяйственных помещений. Качество проветривания всего дома или всей квартиры повышается при дополнительном пуске потока воздуха из других комнат. Для интенсификации потока удаления запахов и вредных веществ над плитой монтируется вытяжка.

Кухня с газовой плитой

Отдельно нужно поговорить про вентиляцию на кухнях, где есть установленные газовые плиты. С первого января 2019 года установка вентиляции на кухне с газовой плитой имеет новые правила. Если есть уже ранее смонтированная вытяжка с системой отвода в общую вентиляционную шахту, то она должна быть полностью демонтирована. Это относится ко всем устройствам, имеющим принудительный отвод от газовой плиты или от газовых котлов в частных домах. Если же проведена установка простого «зонта», которые не имеет механизма принудительной циркуляции воздушных масс, то его демонтировать не нужно. Хотя очень часто при проверках газового оборудования комиссия требует убрать такие вытяжки, хотя новых норм они не нарушают.

Вытяжки с принудительным удалением воздуха перекрывают воздушные каналы, которые точно рассчитаны на удаление угарного газа и газа природного при возможной утечке, скапливающегося под потолком. В итоге отток нарушается и газа скапливается большое количество и достаточно одной искры, чтобы привести к взрыву. Также большинство установленных вытяжек в значительной мере превышает пропускную мощность вентканала и это приводит к так называемому «опрокидыванию тяги». То есть она перестает работать совсем или начинает это делать в неправильном режиме, который не предусмотрен проектом. Как это происходит: при установке вытяжки с принудительной циркуляцией в многоквартирном доме она перекрывает собой канал и в тот момент, когда вытяжка не работает, нет потока и в разгонной трубе, чем больше вытяжек в доме, тем выше шанс, что разгонный канал прекратит свою работу, а отработанные массы воздуха не будут выводиться через крышу на улицу. В итоге накопление газа при утечке становится постоянным и очень быстро достигает критической величины – дальше только взрыв.

Вытяжка для газовой плиты

Самое малое, что может быть при таких условиях – это поступление ароматов из соседних квартир летом, а зимой идет холодный поток, который приводит к повышенной влажности внутри квартиры.

Если же вытяжка уже установлена с нарушением всех нормативов, то ее придется демонтировать. В редких случаях, когда мощность устройства не превышает пропускную способность вентиляционной шахты, можно исправить положение и установить решетку для вентиляции, которая даст возможность циркулировать воздуху при отключенной вытяжке и не позволит накапливаться газу при утечке и не остановит работу разгонного канал.

Неправильно установленная вытяжка подлежит демонтажу

Вентиляция, установленная кухне, где имеется газовая плита и/или газовая колонка, должна справляться с тем угарным газом и монооксидом углерода, которые появляются при работе этих устройств. Если вентиляционная система естественного типа не замусорена, имеется нормальный приток свежего воздуха за счет установленного притяжного клапана для вентиляции на кухне, то все будет нормально. То небольшое количество угарного газа, которое образуется, будет с успехом удаляться из кухни быстро и не будет отравлять атмосферу в квартире. Если же вентшахта давно не чистилась, решетка для вентиляции на кухне забита грязью, нет притока воздуха из-за плотно закрытых окон, вытяжное отверстие перекрыто и так далее, то циркуляция необходимых объемов кислорода происходить не будет.

Как правильно установить вытяжку на кухне

На кухнях во многих домах и квартирах можно встретить вытяжку, установленную над варочной плитой. Её цель – не дать распространяться вредным химическим веществам и пару, вырабатывающимся в процессе приготовления пищи, по кухне и другим комнатам. Все вредные вещества, вместе с загрязненным воздухом захватываются вытяжкой и удаляются через вентиляционную шахту наружу.

Однако, не многие знают, что при установке вытяжки следует соблюдать правила.

Так, зонт вытяжки должен располагаться на определенной высоте над уровнем плиты. Для газовых варочных плит это расстояние составляет не менее 55 см, а для электроплит – не меньше 35 см.

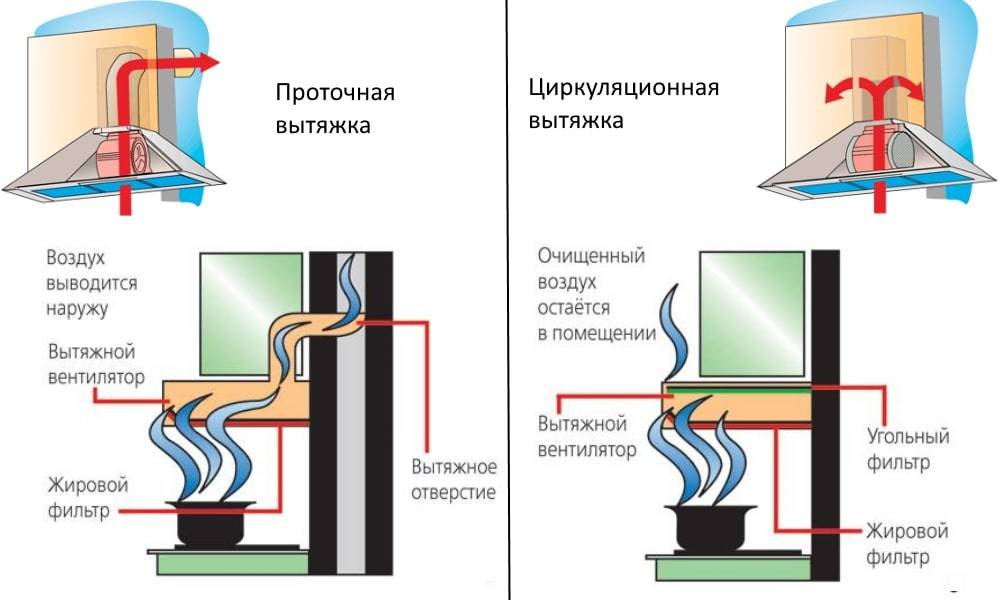

При установке автономной вытяжки, не присоединяемой к вентканалам, следует помнить, что встроенный фильтр способен обеспечить задержание только аэрозольных загрязнений. Защитить же от утечки газа из баллона или газовой магистрали, либо обезвредить угарный газ, фильтр вытяжки не сможет.

Поэтому, правильная установка кухонной вытяжки всегда производится с подключением устройства к вентиляционной шахте. Иначе она не сможет удалять вредные химические компоненты, образующиеся при приготовлении пищи на плите.

Какая вентиляция будет оптимальным вариантом

>Система вентиляции кухни: требования, особенности, правила обустройства

Принудительная система

Подобная установка вентиляции в вытяжку кухни обладает рядом преимуществ, в первую очередь это расположение. Его можно выбрать по желанию, так как привязываться к определенному отверстию в стене не нужно, этот момент легко поправить специальными трубами. Самые яркие примеры установок:

На одной из стен комнаты.
С использованием форточки.
В закладном канале.
В отверстии несущей стены.

Обратите внимание!

Как выбрать кухню — обзоры стильного дизайна кухни, интерьерные стили, новинки в оформлении (фото + видео)
Конструктор кухни: назначение программы, правила работы, плюсы и минусы, секреты расположения объектов на кухне
Высота барной стойки: разновидности стоек, расчет габаритов, стандартные размеры, обзоры современных решений (фото + видео)

Бросается в глаза высокая производительность, приспособление способно перерабатывать огромное количество воздуха в час. Все пары, гарь и влага устраняются достаточно быстро, постоянная работа нужна только в процессе приготовления пищи.

Системы вентиляции кухонь: естественная или принудительная ↑

Многие потребители задаются вопросом: какая вытяжка на кухне лучше, естественная или принудительная? Отвечаем: обе лучше. Естественная и принудительная вытяжки, хоть и служат общей цели, не заменяют одна другую. Обязательной для кухни в квартире или частном доме является естественная система вентиляции. Повторимся, особенное значение наличие и работоспособность системы естественной вентиляции имеет для помещения с газовыми приборами.

Принудительная вытяжная вентиляция для кухни— штука хорошая, даже очень. Но необязательная. Можно утверждать, что естественная вентиляция в большей степени обеспечивает безопасность, а принудительная — комфорт.

Вентиляция на кухне с вытяжкой является элементом общей системы вентиляции в квартире или доме

Рассмотрим подробнее возможности разных типов вентиляции, их устройство, преимущества и недостатки.

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию – сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

Природный газ (пропан, бутан, метан) – еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
Канцерогены – летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
Водяной пар – выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания – дерматиты, астму, хронический бронхит.

Рекомендуем ознакомиться: Прямоугольные и круглые воздуховоды из оцинкованной стали

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.
