Создание чертежа
Чертежи деревянных качелей для дачи своими руками создают по точным параметрам. Необходимо учитывать такие факторы как прочность материалов, устойчивость итоговой конструкции. От выбранного места расположения будут зависеть и размеры сооружения, а также амплитуда раскачивания с длиной подвеса, соответственно. Не обладая инженерными навыками, сделать грамотный чертеж можно, но только при предельной аккуратности, точности замеров исходных материалов, соблюдении рекомендаций опытных мастеров. Советы:
- Первое, что потребуется сделать – это расчертить схему опоры качелей.
- Исходя из выбранного типа каркаса, характеристик материала (длины, толщины, несущей способности) рассчитать высоту и ширину опорной конструкции. Внести данные в чертеж.
- Отдельно смоделировать схему сиденья с указанием длины, ширины, высоты, наличия спинки, подлокотников.
- Дополнительно изготовить чертеж креплений.
Именно на этапе моделирования возможно выявить изъяны и слабые места конструкции. Нужно предусмотреть укрепляющие элементы: упоры, перемычки, дополнительные крепежи. Чертежи обязательно включают:
- тип каркаса (для сложных конструкций – в нескольких проекциях);
- высоту и периметр основания;
- перечень и локализацию усиливающих элементов (распорок, перемычек, косынок);
- вид, количество, размеры сидений, способы крепления;
- длину, толщину, материал подвеса.
Гораздо проще использовать готовые схемы для изготовления качелей для сада. Они расписаны, хорошо проработаны. Такие чертежи при необходимости выполнены в двух и более проекциях, к каждой детали идут не только числовые параметры размеров, но и пояснительные подписи. Дополнительно присутствует перечень указаний и полезных советов, как сделать садовые качели.
Детские качели для дачи своими руками из металла
Если вы планируете сделать садовые качели своими руками из металла для детей, стоит ознакомиться с подобранными нами интересными вариантами с пошаговым описанием.
Одиночные качели из металла своими руками
В первом нашем мастер-классе мы сделаем своими руками из металла детские уличные качели для одного ребёнка.
Одиночные садовые качели из металла для детей своими руками: чертежи и размеры
Самое главное в детских качелях – их надёжность, поэтому в переносных моделях желательно сделать жёсткую нижнюю раму либо установить их стационарно. В работе можно воспользоваться нашими чертежами с размерами или нарисовать собственный эскиз.
Пошаговая инструкция
Предлагаем вместе с нами сделать своими руками простые детские качели из профильной трубы, для которых нам понадобятся следующие материалы и инструменты:
- 4 трубы длиной 180 см и сечением 40×20 мм, толщина стенки 2 мм;
- 3 трубы для перемычек длиной 70 см;
- аппарат для сварки;
- болгарка;
- шлифмашинка;
- краска, кисточка.
| Иллюстрация | Описание работы |
Для изготовления А-образного каркаса к каждой паре стоек длиной 180 см приварить перемычки
Сделать основу под сиденье размером 35×40 см
Приварить к сиденью с обеих сторон две направляющие по центру каркаса, перила и заднюю спинку на высоте 25 см с опорой
Приварить верхнюю планку между А-образными стойками, к ней с каждой стороны приварить по два уголка для крепления стоек сиденья
К верхней части направляющих от сиденья приварить трубки
Закрепить перемычки к нижней части спереди и сзади несущих стоек
Смонтировать с помощью сварки по бокам на расстоянии 61 см от низа конструкции распорки, которые увеличат её надёжность и жёсткость
Закрепить направляющие сиденья в петлях, отверстия предварительно промазать смазкой, закрепить в них шайбы из пластика, затем стянуть болтами.
Смазкой также нужно предварительно промазать стенки трубок изнутри, чтобы не возникало скрежета во время катания
Зачистить все элементы, особенно сварные швы, сначала зачистным кругом, затем лепестковым
Обезжирить, покрасить все поверхности и закрепить деревянный настил
Более подробно весь процесс можно посмотреть на видео:
Статья по теме:
Садовые качели своими руками: виды качелей и фото, варианты конструкций, качели из разных материалов, характеристики, безопасность, порядок обустройства, что нужно для создания качелей, инструменты и оборудование — в нашей публикации.
Качели своими руками из металла для нескольких детей
Качели для нескольких детей могут иметь одно общее сиденье. Второй вариант – закрепить сидушки для каждого ребёнка на расстоянии друг от друга.
Чертежи качелей из металла для нескольких детей
Существует несколько вариантов чертежей изготовления качелей для двух деток. Можно сделать своими руками конструкцию буквой «П» из металла со скамейкой и дополнительно закрепить ребра жёсткости по обеим сторонам, либо это могут быть А-образные стойки с усилением средней части.
Пошаговая инструкция
Если нет сварочного аппарата, можно закрепить элементы качелей на П-образном каркасе на болтах. Для работы нам понадобится металлопрофиль квадратного сечения со стороной 60 мм и длиной 3000 мм. Поскольку мы будем делать стационарную конструкцию, 50 см уйдёт в землю.
Высота качели получится 2 м, длина горизонтальной перемычки зависит от того, сколько сидений планируется на ней разместить. Один каркас выдержит три посадочных места.
- Предварительно, при помощи специального сверла, высверлить отверстия для крепления.
- Изнутри укрепить отверстия толстыми пластинами из металла.
- Закрепить перекладину на стойках при помощи болтов с контргайками, а также шайбами Гровера.
- Закрепить сидушку на подвесах.
- Забетонировать стойки.
На металлопрофиле длиной 3 м вполне комфортно можно закрепить 2 посадочных места ФОТО: vseprotruby.ru
Статья по теме:
Детские уличные качели для дачи: типы конструкций и используемые материалы, элементы качелей, выбор готовых изделий, самостоятельное изготовление, нюансы установки — читайте в публикации.
Детское развлечение из доски и каната
Самые простые в изготовлении качели, не требующие особых навыков и материалов – брус, подвешенный на канат.
Внимание! Деревянные качели без спинки неустойчивы, поэтому сооружать их рекомендуется для детворы от 7 лет. Если вы хотите качели со спинкой, то можно обрезать ножки у деревянного стула и прикрепить его канатом за основание и за спинку.. Для монтажа понадобятся:
Для монтажа понадобятся:
- обрезная или необрезная доска толщиной от 3-4 см и шириной 15-20 см;
- прочный канат;
- антисептик, лак;
- ножовка или пила.
Простые садовые качели из доски и каната
Пошаговое руководство:
- Отпилить кусок доски нужной длины.
- Ошкурить до гладкости.
- Покрыть антисептиком и лаком.
- Выпилить по 2 паза по длинным сторонам доски ближе к углам.
- Сделать еще по 2 выпила на обеих боковинах примерно за 3 см от углов.
- Продеть веревку от паза к пазу тремя «стежками».
- Прикрепить канат на любую поперечную планку.
Особенность крепления гарантирует крепость конструкции. Внизу канат не развяжется и не перетрется.
Разновидности
Чтобы собрать самодельные садовые качели своими руками (фото представлено далее), потребуется продумать конструкцию до мелочей.
В первую очередь стоит определить, для каких целей нужно изделие. Нужно подумать, сколько человек одновременно будет кататься на качелях. Существует три основные разновидности:
- Семейные. Это большие качели. Часто они имеют вид скамейки, у которой довольно высокая спинка. Так как размер у такой конструкции большой, здесь может спокойно разместиться вся семья. Такие качели имеют прочную раму, к которой подвешивается скамейка. Рама имеет форму буквы «П». На нее подвешивается цепь, удерживающая скамейку. Можно предусмотреть наличие небольшого навеса. Он будет спасать от палящих лучей солнца в жаркий день и от капель дождя в непогоду.
- Детские. В эту группу входят самые разнообразные садовые качели. Они рассчитаны на одного человека, выдерживают вес ребенка. Для взрослых такие качели не подойдут. Могут быть открытыми или закрытыми (каркасными). Если ребенок маленький, лучше отдать предпочтение второму варианту.
- Переносные. Конструкция позволяет снять качели и перевесить их в другое место. Например, такие изделия можно подвесить на опоры, установленные в саду. Но во время дождя их снимают и цепляют к крюкам на террасе. Можно также предусмотреть возможность вешать такие качели дома.
Чтобы сделать садовые качели своими руками (фото представлено далее), потребуется определиться, какой тип конструкции будет наиболее приемлемым. Каждый из представленных видов подойдет для отдыха на даче, в загородном доме или коттедже.
Разновидности
Существует несколько разновидностей садовых качелей. Конструкции отличаются материалом изготовления, внешним видом и эксплуатационными характеристиками.
Из дерева
Самым распространенным вариантом являются качели из древесины. Текстура материала гармонично дополняет любую стилистику ландшафтного дизайна. Использовать дерево для постройки качелей выгодно за счет простоты обработки, доступной стоимости, долговечности и декоративного внешнего вида.
Из металла
Более надежным и прочным вариантом считаются качели из металла. Для изготовления конструкции используют различные элементы, каждый из которых имеет собственное предназначение.
Уголки
В качестве основы сиденья качелей выступает основание, выполненное из стального уголка. Чтобы сделать основание с удобной спинкой, ее располагают под углом 120 градусов по отношению к сиденью. Для создания правильного изгиба уголка на нем делают треугольный вырез.
Профили квадратной формы
Каркасную часть качелей изготавливают с помощью прямоугольного металлического профиля, применяя метод сварки. Боковые элементы соединяют на краях горизонтальными перемычками. Участок соединения должен быть в месте изгиба конструкции.
Двутавры
Двутавр представляет собой металлический профиль, для производства которого используют углеродистую и низколегированную сталь. Элементы имеют сечение в виде буквы Н и отличаются повышенным показателем прочности.
Трубы
Металлические качели из профильных труб сечением 40 х 40 мм выдерживают вес до 200 кг. Оптимальная толщина труб составляет от 2 мм, диаметр — 7 см. Посредством увеличения диаметра можно повышать устойчивость изделия к нагрузкам.
Тавры
Тавр — разновидность сплошного профиля, для производства которого используют алюминий либо его сплавы. Поперечный срез тавра не имеет внутренней полости, а его форма выполнена в виде буквы Т. В перечень основных характеристик алюминиевого тавра относятся:
- повышенный коэффициент жесткости;
- прочность и продолжительный период эксплуатации;
- устойчивость к образованию ржавчины;
- высокая несущая способность при небольшой массе.
Изготовление качелей
Садовые качели (схема, чертежи)
Очень важно прорисовать схему конструкции, включающую в себя:
- Каркас – его делают из бруска боковой опоры с сечением 15*15 см, требуется 3 метра.
- Перекладина – ее делают из бруса с сечением 10*10 см, нужно 2.5 метра.
- Боковые стяжки и диван – требуется обрезные доски с сечением 5*10 см, общая длина 6 метров.
- Подлокотник, рама и спинка – брус 4.5*5.6 см, всего 12 метров.
Из креплений нужны рым-гайки с болтами, чтобы крепить цепи, шурупы, саморезы, карабин для фиксации качели и уголки из металла.
Пошаговая инструкция по изготовлению
Итак, наконец-то мы дошли до того, как сделать качели на дачу своими руками
Чтобы изготовить садовые качели из натуральной древесины, важно следовать столярным правилам и соблюсти последовательность выполнения работ. К примеру, шаг стоек должен быть шире сиденья скамьи на 0.5 метров
Если придерживаться этой пропорции, конструкция получится устойчивой.
Пошаговый план:
- Создание стоек. Для этого нужно распилить заготовки нужного размера, а потом соединить между собой основные стоечные опоры в виде буквы А. При этом крепление должно быть жестким, а потому лучше всего пользоваться в работе металлическими шайбами и болтами.
- Разметка и крепление перекладин по бокам. Если идёт речь о стационарных качелях, то их требуется углубить в грунт на 0.5-0.7 метра. Этот факт стоит заранее учесть в процессе разметки под основные стойки. Кстати, подземную часть опоры следует обработать битумом или маслом, чтобы она не гнила. Для надёжности стойки можно и вовсе зацементировать. Наземный «кусок» конструкции поделите пропорционально на 3 равные доли и поставьте перемычки (на длинные саморезы с двух сторон главной стойки).
- Установка главной перемычки. Ее нужно соединить со стойками посредством металлических уголков.
- Монтаж укосины. Его производят от боковой верхней укосины к основной, чтобы конструкция была устойчивой и крепкой.
- Изготовление сиденья. Для этого требуется сделать 2 рамочные конструкции, оснащенные вертикальными добавочными перемычками. Длина сиденья 2.5 метра, ширина 0.5 метров, спинка 2.5*0.7 метров. На раму нужно прикрутить дощечки на одинаковом расстоянии, лучше всего делать это саморезами. Соедините обе части при помощи уголков из металла. Далее следует монтаж подлокотников скамьи.
- Установка подвески. Прикрепите на края рамы спинки 2 пары рым-болтов. После в основной перекладине нужно сделать сквозное отверстие и пропустить в него пару болтов. Наденьте на них карабин, чтобы крепить качели. Остаётся лишь вставить звенья цепи.
- Монтаж конструкции в землю. Это последний этап работ, причем углубление должно быть больше на 0.2-0.3 метра боковой подземной части стойки. Каждый шаг монтажа следует проверять на ровность посредством строительного уровня.
Обратите внимание, что такая конструкция из натурального дерева сохранится лучше, если в конце обработать ее лаком или краской
Особенности изготовления детских качелей
Разборные подвесные конструкции для детей являются наилучшим и при этом довольно популярным вариантом. Их можно с лёгкостью перемещать по участку, к примеру, перевесить на другую ветку. Так ваш ребенок всегда будет в поле зрения.
А вот подвесные стационарные качели чаще всего устанавливают на детских площадках. Последовательность установки ничем не отличается от классической схемы, описанной выше. Стандартным вариантом будет П-образная основа с подвесным типом сиденья
Также не забывайте принимать во внимание и возраст ребенка. Если это малыш, то нужно установить дополнительные перемычки
Создание садовых деревянных качелей
Садовые деревянные качели простой конструкции включают следующие элементы:
- выполненная из бруса или досок опора, которая может быть изготовлена в форме П, А или А, иметь боковые элементы в виде трапеции или треугольника;
- сиденье из деревянных досок, которое может быть со спинкой и подлокотниками;
- элементы крепления и подвесы, в качестве которых часто выступают верёвки, канаты или металлические цепи.
В случае наличия навеса потребуется обустроить лёгкий и надёжный каркас, который послужит основой для фиксации кровельных материалов. Деревянные элементы обычно соединяются при помощи болтов либо саморезов. Стыки дополнительно могут проклеиваться, что обеспечит конструкции более высокие показатели прочности. Некоторые соединения допускают применение гвоздей, скобок и накладок. Крепёжные элементы должны обладать устойчивостью к воздействию влаги, что позволит избежать появления ржавчины и коррозии.
Для изготовления садовых качелей обычно используют недорогие виды пиломатериалов, которыми считается ель и сосна. Наибольшими показателями влагостойкости обладает лиственница, поэтому её обычно используют для изготовления контактирующих с почвой деталей.
Элементы требуется обернуть плёнкой или рубероидом, эти материалы создают защитный слой гидроизоляции.
Для повышения удобства эксплуатации на сиденье часто размещают подушки либо мягкие чехлы. Отличной защитой от комаров и иных мелких насекомых станет москитная сетка.
Фото и идеи детских качелей из разных материалов для дома
Еще один отличный материал для детских качелей – ткань. Тканевые легко сшить самостоятельно. Они надежные: даже совсем маленький карапуз может проходить свои первые «тренировки на космонавта» с такой качелькой.
Она симпатичная, она функциональная и, что самое приятное, она ограничивает вашего ребенка одним местом в течение длительного периода времени. Шучу! (без шуток).
Источник http://the-thud.com/diy-baby-swing/
Понадобиться:
- Ткань — около 2 м. прочной льняной, джинсовой или обивочной ткани.
- Ватин — около 1 м. тонкого синтепона, который будет помогать держать форму ткани.
- Веревка — вам понадобится около 5 м. веревки в зависимости от того, как низко вы хотите, чтобы качели висели. Главное, чтобы она была прочная!
- Палка — длина 1,6 м, диаметром 19 мм. Можно и толще.Она должна хорошо выдерживать нагрузки.
- Два стальных карабина . Убедитесь, что у вас есть те, которые выдержат вес вашего ребенка с запасом.
- Два стальных крючка (винты с ушком) для подвешивания к потолку.
Как сшить детскую качель?
1. Отрежьте:
- две части размером 28 см х 30,5 см. Это спинка.
- две части размером 30,5 см х 91,5 см. Это будет сиденье, которое будет держать ребенка.
- две части размером 28 х 16,5 см (11 х 6,5 дюймов). Это будет передняя часть между ног.
2. По этим же размерам отрезаем синтепон.
3. Делаем бутерброды. Два меньших отрезка ткани выкладываем лицом к лицу, сверху синтепон. И так составляем все части. Самый большой прямоугольник пока не трогаем.
4. Прошиваем 3 стороны каждого прямоугольника на 1 см от края. Так мы зафиксировали синтепон и сшили детали. Одну сторону не прошиваем, чтобы можно было вывернуть деталь на лицо.
5. Обрезаем немного уголки, чтобы они не топорщились и выворачиваем. Хорошо распрямляем уголки с помощью карандаша.
6. Заднюю часть крепим так, чтобы она находилась прямо по центру большого прямоугольника.
7. Ближе к другой стороне также по середине крепим переднюю часть.
8. Сверху на них выкладываем второй отрез ткани 30,5 на 91,5 см. лицом вниз. И на него синтепон.
9. Снова прошиваем три стороны. Одно ребро оставляем не прошитым.
10. Выворачиваем, выглаживаем. И прошиваем, завернув внутрь необработанные края.
11. Разрезаем палку на четыре части размером 40 см каждая. Просверлите отверстия.

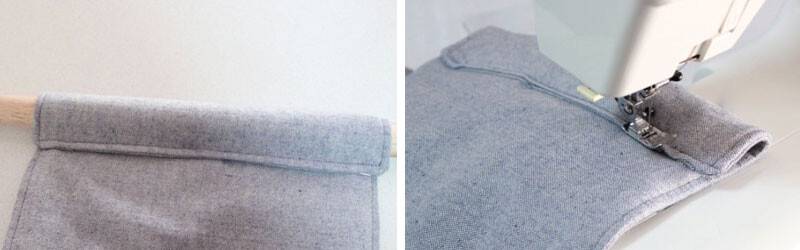

12. Оберните края сидения вокруг палки, зафиксируйте булавками. Затем вытащите их и прострочите пару раз по намеченным линиям. Используйте очень толстую иглу, так как слой ткани очень большой.
13. Вставьте палочки и можете заправлять веревки.
14. Но перед этим на середину веревки зафиксируйте карабины.
15. Под палочкой завязываем большие крепкие узлы.
Готово. Можно подвешивать к потолку.
Возможно, я не назвала все подходящие материалы, или вы хотите поделиться фотографиями ваших качелей, тогда пишите комментарии, и рассказывайте о ваших успехах в конструировании!
Хотите продолжения? Вам нравится что-то делать своими руками? Оформляйте подписку на сайт, тогда всегда будете иметь в запасе несколько идей, которые помогут вам реализовать свой творческий потенциал!

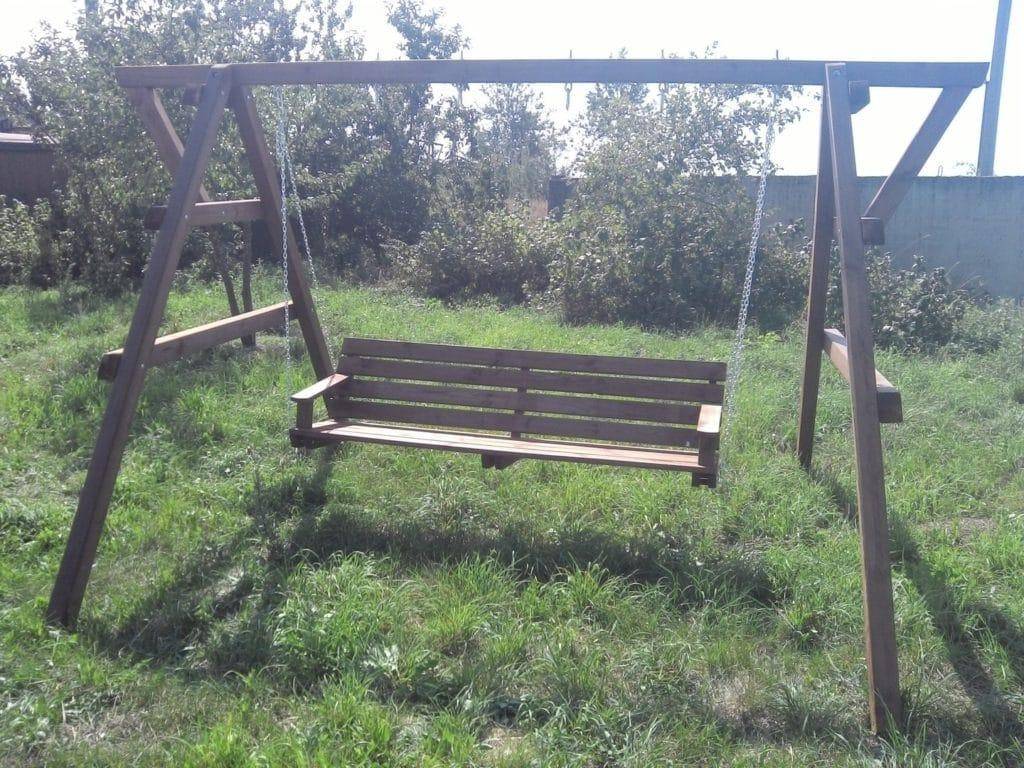

Изготовление деревянных качелей своими руками
Самостоятельная сборка качелей для всей семьи — процесс трудоемкий, но при наличии сноровки и соблюдении установленной последовательности работ можно смастерить конструкцию своими руками и обустроить место отдыха с комфортом.
Стационарные деревянные качели для дачи
Рассмотрим последовательность сборки одноместной качели для сада простейшей конструкции. Она состоит из двух деревянных брусьев, закопанных вертикально в землю, соединенных в верхней части ригелем. К нему крепятся канаты сиденья. Для формирования каркаса понадобятся два деревянных бруса сечением 100×100 см и длиной 3 м — для стоек, а также еще один длиной не менее 1,5 м — для ригеля.
Работа выполняется в такой последовательности:
- Разметьте на площадке места под опорные стойки дачных качелей в соответствии с чертежом.
- В выбранном месте выкопайте две ямы глубиной 1,2-1,5 м и диаметром 30-40 см. Для облегчения работы используйте ручной бур.
- Насыпьте на дно ямы щебень слоем 20-50 см.
- Участки брусьев в 1 м, которые будут под землей, покройте битумной мастикой и обмотайте рубероидом для защиты от влаги.
- Соедините стойки верхней перекладиной.
- Установите брусья в ямы.
- Проконтролируйте, чтобы верхняя перекладина располагалась горизонтально. Залейте яму с брусьями раствором из цемента и песка в пропорции 1:3.
- Отрежьте кусок доски длиной 60 см и тщательно обработайте ее поверхность.
- По краям доски просверлите два отверстия.
- Проденьте через них канат: в одну вошел, из другой — вышел.
- Обмотайте ригель двумя концами каната.
- Проконтролируйте расстояние от сиденья до земли и при необходимости измените его.
- Покрасьте стойки.
- После застывания бетона качелями можно пользоваться.
Переносные деревянные качели для дачи
Чтобы продлить срок службы качелей, на зиму их прячут в сарай или другое закрытое место. В этом случае изготавливают конструкцию, у которой опоры не закапывают. Рассмотрим процесс изготовления переносной качели из дерева в форме буквы «А» с двумя горизонтальными распорками и такими размерами: ширина — 2,1 м, глубина — 1,235 м, высота — 2,2 м.
В таблице приведен комплект необходимых материалов для изготовления переносных деревянных качелей:
| Элемент качели | Сечение брусьев, мм | Длина брусьев, м | Количество, шт. |
| Каркас | |||
| Ригель | 150х45 | 2,1 | 1 |
| Стойка | 150х45 | 2,775 | 4 |
| Нижняя распорка | 150х45 | 0,99 | 2 |
| Верхняя распорка | 150х45 | 0,32 | 2 |
| Сидение и спинка | |||
| Задняя перекладина | 70х35 | 0,6 | 2 |
| Брусок нижний | 70х35 | 1,3 | 2 |
| Стойка подлокотника | 70х35 | 0,275 | 2 |
| Подлокотник | 70х35 | 0,6 | 2 |
| Планка сидения | 70х25 | 1,3 | 8 |
| Планка спинки | 70х25 | 1,3 | 2 |
| Верхняя планка | 90х25 | 1,3 | 1 |
| Рым-болт | 100 | 6 | |
| Цепь | 8 | 8,4 | 1 |
Работы по сборке качели из дерева для дачи выполняйте в такой последовательности:
- Соедините стойки 150х45 мм одной стороной, чтобы получился угол 40-45°. Чтобы повысить надежность, брусья в месте соединения покройте клеем и стяните болтовыми соединениями. Такая фиксация надежнее, чем соединение саморезами.
- Боковые стойки в каждой паре посередине и внизу соедините перекладиной для повышения жесткости.
- Угловые части стоек соедините ригелем. К нему будет крепиться сиденье.
- Установите конструкцию вертикально на жесткое основание.
- Из планок сечением 70х35 мм сбейте каркас сидения размером 130х60 см, а из планок 70х25 мм — каркас спинки размером 130х60 см.
- Заполните рамки планками.
- Из тех же реек сделайте подлокотники и закрепите их к сиденью саморезами или другим способом.
- Закрепите спинку к каркасу посадочного места и подлокотникам саморезами.
- По краям сиденья и спинки прикрутите рым-болты (по 2 на каждую сторону).
- В перекладине просверлите 2 отверстия и закрепите в них рым-болты.
- Прикрепите цепь соответствующей длины к рым-болтам карабинами.
- Из брусков 20×30 или 30×40 мм сбейте каркас навеса и закрепите его к верхней поперечной балке под углом 10-20°.
- Покрасьте деревянные детали.
Осталось только натянуть на каркас полотно. Лучшим материалом для навеса считается полиэстер или сетчатый полиэтилен. Последний дешевле, но срок службы полиэстера достигает 10 лет. К тому же он отталкивает грязь, поэтому не требует стирки. Качели с навесом подобной конструкции на зиму рекомендуется прятать в защищенное от непогоды место.
Более практичной считается двускатная крыша с битумной черепицей, которая не боится непогоды. Для ее создания сформируйте стропильную систему из деревянных брусков, которая обеспечит наклон навеса 10-20°, и закрепите ее к верхней поперечной балке. Сделайте обрешетку на стропильной системе и уложите на нее битумную черепицу.
Качели из профильных труб
Виды материала
До того, как сделать качели садовые своими руками из профильной трубы, нужно проанализировать типы материала и определить, для каких именно частей их можно использовать:
- Овальные (круглые). Нужны для создания выгнутых частей (подлокотников, арочных элементов, сидушек).
- Прямоугольного сечения. Отличаются высокой несущей способностью, из них создаются раскосы, вертикальные элементы.
- Плоские. Применяются для устройства вспомогательных элементов, например, горизонтальных раскосов.
Виды трубИсточник pbs.twimg.com
Качели-скамьи
Перед тем как сделать садовые качели своими руками нужно разобраться со спецификой будущей конструкции:
- качели сооружаются как для постоянной установки, так и мобильными;
- для переносных моделей не нужен фундамент – основание само является крепкой опорой;
- для недвижимых качелей рекомендуется устройство столбчатого основания;
- часто конструкция прикрывается поликарбонатным козырьком либо натянутым тентом – для укрытия от лучей солнца, мелкого дождя.
Сварные качелиИсточник pinterest.it
Сооружение качели-скамьи из профилированной трубы разбивается на несколько стадий.
Сначала нарезаются требуемые элементы. Для торцевых опор нужны 4 отреза по 2,5 м, для поперечины – отрез 2,1 м.
Нарезка деталейИсточник montazh-saidinga.ru
Верхние края опор срезаются под 30°. Опоры сопрягаются сваркой так, чтобы образовался равносторонний треугольник.
Сваривание боковых стоекИсточник nealstroy.ru
- От верхней точки каждой стойки откладывается по 2000 мм и приваривается горизонтальная поперечина длиной 1035 мм, предназначенная для повышения жёсткости рамы.
- К окончаниям вертикальных опор подваривается горизонтальная трубка, к которой впоследствии будет закреплено сиденье. Между ножками в форме литеры «А» следует выдержать расстояние 2000 мм, выступ поперечины с любой стороны – по 50 мм.
Приваривание горизонтальной перекладиныИсточник tvoidvor.com
Для скамьи используются стандартные бруски. Например, 30х30х6000 мм, укороченные до 1500 мм, понадобится 24 шт. Бруски зачищаются на станке либо наждачкой вручную.
Изготовление скамьиИсточник tvoidvor.com
Для предупреждения гниения древесины на поверхность брусков наносится лакокрасочное покрытие.
Окрашивание брусковИсточник tvoidvor.com
- Далее собирается каркас скамьи из трубы 15 мм. Отрезки свариваются, к ним посредством болтов прикрепляются бруски на удалении 20-25 мм. Для закрепления цепочки по краям каркаса привариваются рым-гайки.
- Сиденье крепится к вертикальным опорам. В поперечной балке устраиваются сквозные отверстия для вставки болтов с рым-гайками. Болты пропускаются и затягиваются, цепь прикрепляется через карабины.
Крепление цепиИсточник tvoidvor.com
Изготовление качели-скамьи не вызовет сложностей у опытных мастеров, умеющих обращаться не только со сваркой, но и со столярными станками. В бытовых условиях, на даче справиться с задачей будет посложнее. Качели такого типа легко можно увидеть в гипермаркетах либо на рынке – изготовлением занимается множество производителей, стоимость их относительно невысока. Потому перед тем как сделать качели на даче своими руками, можно осмотреть огромное количество готовых и уже собранных.
