Как расшифровывается
Сначала надо разобраться, что значат буквы и цифры в маркировке, какими свойствами обладают изделия, относящиеся к данной группе. Проще всего разобраться с буквенными сочетаниями:
- НГ — подтверждение того, что изделие не поддерживает горение. При наличии дополнения LS можно быть уверенным, что дыма выделяется минимальное количество, даже когда происходит возгорание. Это и значит «Law Smoke», то есть — мало дыма.
- Символ Г — обозначение «голого провода». При прокладке под землёй от применения изделий надо отказаться. Или в ситуациях, когда нужна дополнительная защита, иначе велика вероятность получить дополнительные повреждения.
- Две буквы В подтверждают наличие двух оболочек, внутренней и внешней. Материал изготовления обеих — поливинилхлорид.
- Если вначале нет буквы А— значит, перед нами медная разновидность кабеля ввгнг, расшифровка маркировки у которого только одна.
Обозначения на кабелях
После основных букв может идти разное количество символов, с соответствующей расшифровкой.
- Одна из дополнительных букв — п. Это значит, что в проводе применяют плоское расположение жил.
- Аббревиатура fr. Обозначает материалы из слюды, обеспечивающие дополнительную защиту изделия вслучае возгорания.
- Символ A подтверждает допустимость применения провода для групповой укладки. Без его трактовки сложно понять дальнейший порядок эксплуатации. У кабеля ввгнг а ls расшифровка делает понятными все особенности продукции.
Количество токопроводящих жил вместе с их сечением обозначается цифрами, которые следуют и после дополнительных букв.

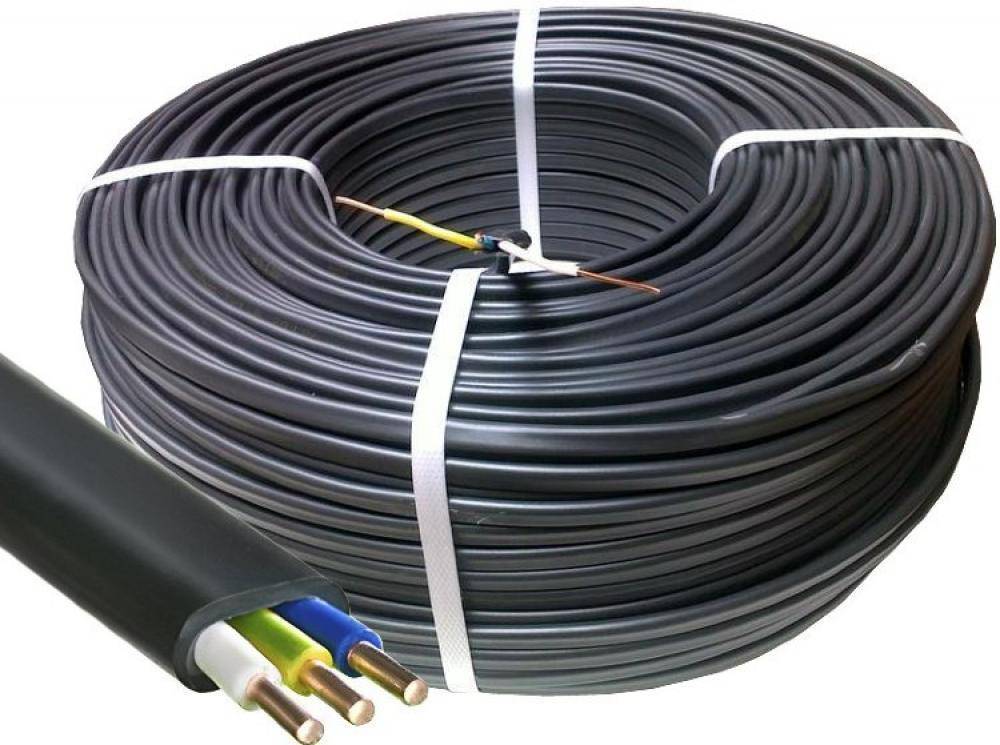

Реализация в виде бухт
Конструктивные особенности
Кабель типа ВВГнг относится к силовым, состоит из 1-5 алюминиевых или медных жил, которые могут быть многожильными или монолитными. От их количества зависит область применения. Кабель с 2 жилами применяют для обустройства проводки в жилых домах, с количеством более 2-х ‒ на промышленных предприятиях.
Состоит кабель из токопроводящей жилы, изоляции и оболочки. Каждая жила имеет изоляцию виде оболочки из ПВХ отдельно от других и отличается цветом. Синий оттенок указывает на нулевую жилу, а желто-зеленый является признаком заземления.
Расшифровка маркировки
Определить характеристики и свойства силового кабеля помогает маркировка. Наличие буквы «А» указывает на то, что проводники изготовлены из алюминия. А ее отсутствие говорит о медных жилах. Также кабели отличаются назначением. Силовые не имеют маркировки, а контрольные обозначаются буквой «К». Их отличие состоит в том, что силовые рассчитаны на большую токовую нагрузку. Буква «В» говорит о том, что в качестве материала для изоляции используют ПВХ. Это касается изоляции токоведущих элементов и общего покрытия. Буква «Г» говорит о том, что кабель голый. В противном случае была бы маркировка «Б», что значит бронированный.
Дополнительная маркировка «НГ» говорит о том, что в составе материала изоляции есть добавки, не дающие распространиться горению в случае перегрева.
Далее на кабеле можно увидеть цифры, которые информируют о сечении жилы, номинальном напряжении и стандарте ГОСТ.
Требования к упаковке и маркировке кабеля
Производство силовых кабелей регламентируется ГОСТ и касается параметров (электрических, механических), маркировки, пожарной безопасности. Чтобы кабель сохранял свои характеристики, следует придерживаться установленных правил:
- Требования к упаковке в соответствии с ГОСТ. Поставляется кабель в бухтах или на барабанах. Диаметр той части, на которую наматывается электрический кабель, должен быть в 15 раз больше, чем диаметр самого кабеля. Также регулируется длина кабеля. Параметры обсуждаются при формировании заказа. Так, при сечении до 16 мм2 длина должна быть 450 м. Если же сечение от 25 до 70 мм2, то длина – не менее 300 м.
- Требование к маркировке. На самом кабеле указывается маркировка (аббревиатура, сечение, номинальное напряжение, ГОСТ). Через каждые 300 м указан производитель. Также отмечются товарный знак, дата выпуска, длина и масса. Бухта нумеруется.
- Требования к хранению. Держать кабель следует в помещении. В таких условиях срок хранения составит 10 лет. Разрешено хранить под навесом, но не дольше 5 лет. В обшитых барабанах можно держать на улице не более 2-х лет.
Качество подтверждается сертификацией и знаком технического контроля.
Как отличить качественный кабель ВВГнг
Важно проверять качество кабеля прежде, чем заняться его монтажом. Даже при правильной укладке некачественная проводка может перегреться, что приведет к короткому замыканию. Проблемы с качеством могут быть связаны с повреждением во время транспортировки, хранения или банальным желанием производителя сэкономить
Высокий спрос на продукцию провоцирует производство большого количества подделок
Проблемы с качеством могут быть связаны с повреждением во время транспортировки, хранения или банальным желанием производителя сэкономить. Высокий спрос на продукцию провоцирует производство большого количества подделок.
Рекомендации, как отличить качественный кабель от некачественного:
- Сечение жилы. Главный признак подделки – не совпадает размер жилы с параметром, заявленным в технических характеристиках. Измерить можно с помощью штангенциркуля.
- Цвет токопроводящей жилы. Наличие пятен или вкраплений на жиле указывает на некачественный продукт. Чтобы осмотреть жилу, срежьте небольшой участок изоляции. На качество указывает характерный медный блеск.
- Прочность. Медный кабель легко гнется, выдерживает регулярную нагрузку в одном и том же месте, сохраняя характеристики.
- Маркировка. Проверьте маркировку на кабеле. Вся информация должна быть четко указана, не должна стираться.
- Вес. На подделку указывает несовпадение реального веса с отмеченным в характеристиках. Проверить это можно, просто взвесив кабель.
Нарушение установленных стандартов может привести к возникновению пожароопасной ситуации. Лучше всего покупать кабель известных производителей у надежных поставщиков и проверять его качество сразу.
Условия эксплуатации и хранения
Стандартные эксплуатационные свойства описываемого кабеля лежат в пределах температур окружающей среды от -50°С до +50°С. При этом он может нагреваться до +70°С, не теряет функциональность при кратковременной перегрузке до +90°С. Повреждение может наступить при нагреве проводников до +160-280°С.
Интересно. Приобретая кабель, лучше сделать предпочтение материалу с последней датой выпуска. Это поможет избежать ухудшения качества из-за возможного ненадлежащего хранения. Особенно это касается многожильных с тонкими проводниками, которые больше подвержены коррозии.
Хранить кабель лучше в таком же температурном диапазоне, как он эксплуатируется, при влажности воздуха до 98%. Он должен быть смотан и увязан в рулон или бухту, уложен на сухое основание. Хранение материала в условиях, близких к предельно допустимым, резко сокращает его срок годности.
Несмотанный кабель
Важно! Ненадлежащее хранение размотанного кабеля со случайным попаданием на него влаги и химически активных веществ приводит к очаговым повреждениям. Эксплуатация ранее запутанного в узлы или повреждённого материала коррозией нежелательна. Это может привести к скорейшему выходу его из строя, пожару или повреждению запитываемого им оборудования
Это может привести к скорейшему выходу его из строя, пожару или повреждению запитываемого им оборудования.
Правильно смотанный материал для хранения
Описанный вид кабелей является самым распространённым среди бытовых пользователей. Сравнительно высокие технические характеристики сочетаются с относительно низкой ценой.
Виды кабелей
Выбор КБ во многом зависит от мощности потребляемой электроэнергии. Для электрических сетей различного назначения электротехническая промышленность выпускает следующие виды КБ:
- Силовые кабели;
- Кабели для передачи информации;
- Специализированные кабели.
Силовые кабели
К коммуникациям питающими различное электрооборудование, приборы освещения, как внутри зданий, так и снаружи относятся силовые кабели. Ими прокладывают магистральные линии электропередач под землёй и водой. Самые распространённые отечественные марки этой кабельной продукции – это ВВГ, АВВГ, КГ и ВББШ.
ВВГ
Аббревиатура означает, что кабель представляет собой изолированные винилом гибкие медные жилы, заключенные в общую ПВХ оболочку. Существует несколько модификаций ВВГ – это кабели для передачи электроэнергии напряжением до 1000 вольт. Они бывают с монолитными проводниками и многопроволочными жилами сечением от 1,5 до 240 мм2.
Плоские КБ характеризуются параллельным расположением жил в одной горизонтали. У некоторых кабелей пространство между внутренними и внешними оболочками заполнено резиновой стружкой.
Кабель ВВГ
АВВГ
По своему строению отличаются материалом жил, которые изготавливают из алюминия. Это продукция состоит из монолитных алюминиевых проводников сечением от 2,5 до 50 мм2.
КБ АВВГ
КГ
Кабели гибкие могут содержать в себе от одной до шести многопроволочных жил. КБ рассчитаны на напряжение переменного тока до 660 вольт. Внутренняя и внешняя изоляция выполнена из резины. Температурный диапазон эксплуатации находится в пределах от -600С до +500С.
ВББШ
КБ этой марки содержит от одной до нескольких многопроволочных жил сечением от 1,5 до 240 мм2. Основным отличием от остальной кабельной продукции является наличие под внешней оболочкой брони из металлических лент, намотанных внахлёст.
Кабели для передачи информации
К такой продукции относят коаксиальные антенные кабели, компьютерные витые пары и телефонные провода:
- КБ для антенн состоят из монолитного провода или многопроволочной жилы толщиной около 1 мм. Внутренняя изоляция жилы из плотного полиэтилена, в свою очередь, заключена в металлическую оплётку экрана. Внешнее покрытие представляет собой полимерный кембрик.
- Компьютерная витая пара, в отличие от всех кабелей с симметричными параллельными проводниками, представляет собой четыре пары изолированных проводов, перевитых между собой попарно.
- Телефонные кабели постепенно уходят в прошлое, уступая место сетям мобильной связи. До сих пор ими оснащают соединения телефонных подстанций или внутридомовые звуковые коммуникации.
Специализированные кабели
Кабельная продукция такого типа применяется в качестве нагревательных элементов, проводки в помещениях и камерах с высокой температурой для осуществления особых технологических процессов. Специальные кабели применяются для питания насосов в артезианских скважинах.
Дополнительная информация. Существуют, так называемые, светодиодные кабели. В прозрачные полимерные трубки помещены светодиоды, которые излучают свет различной интенсивности и разного цвета. Такую продукцию следует отнести, скорее всего, к приборам освещения.
Использование и правила прокладки
Основная область, в которой нашел применение кабель марки ВВГ — электрические сети с напряжением до 1 кВ. Рекомендуется для одиночной прокладки линий освещения и электропитания. При условии обеспечения дополнительных требований в области огнезащиты, разрешается его использование для групповой прокладки.
Отсутствие защиты накладывает определенные ограничения на условия, в которых должна выполняться прокладка кабеля ВВГ. Согласно общих рекомендаций она может выполняться по поверхностям, изготовленным из негорючих или трудногорючих материалов. Возможно выполнение прокладки кабеля на подвесных конструкциях. При этом необходимо обеспечить требуемую жесткость конструкции исключающую механическое повреждение. Учитывая вес кабеля ВВГ, при наружной прокладке должно исключаться свободное провисание, вызывающее неконтролируемое растяжение жил.
Открытая прокладка по деревянным конструкциям не рекомендуется, в связи с возможным механическим повреждением. Эту проблему снимает использование дополнительной внешней защиты в виде трубы, металлизированного или гофрированного рукава с достаточными прочностными характеристиками.
Скрытая прокладка широко используется в строительстве. При соблюдении требований к негорючести подстилающей поверхности, его разрешается укладывать под штукатуркой, в специальных нишах или заготовленных кабельных трассах.
Не рекомендуется скрытая прокладка вне строительных конструкций, выполняемая непосредственно в земле. В этом случае, кабель ВВГ, может подвергаться опасному внешнему воздействию, как техногенного, так и естественного происхождения. Отсутствие защиты в виде бронирования, может привести к разрушению изолирующего слоя или повреждению токопроводящих жил.
Какие бывают ошибки при использовании
Главное правило — любой такой кабель требует бережной транспортировки
Неосторожное обращение с изделиями приводит к появлению повреждений. Достаточно простого контакта внешней оболочки с острыми предметами, чтобы появились первые проблемы. Следует запомнить и другие дополнительные правила:
Следует запомнить и другие дополнительные правила:
- Запрет на перегиб.
- Использование только бухт или катушек для хранения и транспортировки. Изолировать их нет необходимости.
В конструкции обязательно должен присутствовать провод защитного заземления. Отсутствие такого элемента может привести к повреждению током.
Запрещается непосредственно соединять друг с другом медные и алюминиевые жилы, в противном случае происходит взаимное окисление.
Обратите внимание
Важно проследить за сечением, чтобы оно соответствовало допустимой нагрузке, согласно спецификации. Иначе защитные слои перегреваются, нарушается изоляция. В спецификации производители дополнительно указывают минимальное, максимальное напряжение для каждого из кабелей
Такие требования не допускают нарушений
В спецификации производители дополнительно указывают минимальное, максимальное напряжение для каждого из кабелей. Такие требования не допускают нарушений
Иначе защитные слои перегреваются, нарушается изоляция. В спецификации производители дополнительно указывают минимальное, максимальное напряжение для каждого из кабелей. Такие требования не допускают нарушений.
Описание стандартных условий приводят для ситуации с воздушной прокладкой. Вес кабеля, рабочие температуры тоже учитываются. ВВГ запрещено прокладывать по каналам, которые проходят под землёй. Срок службы составляет от 2 до 10 лет, в зависимости от места прокладки.
Продажа кабелей
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности

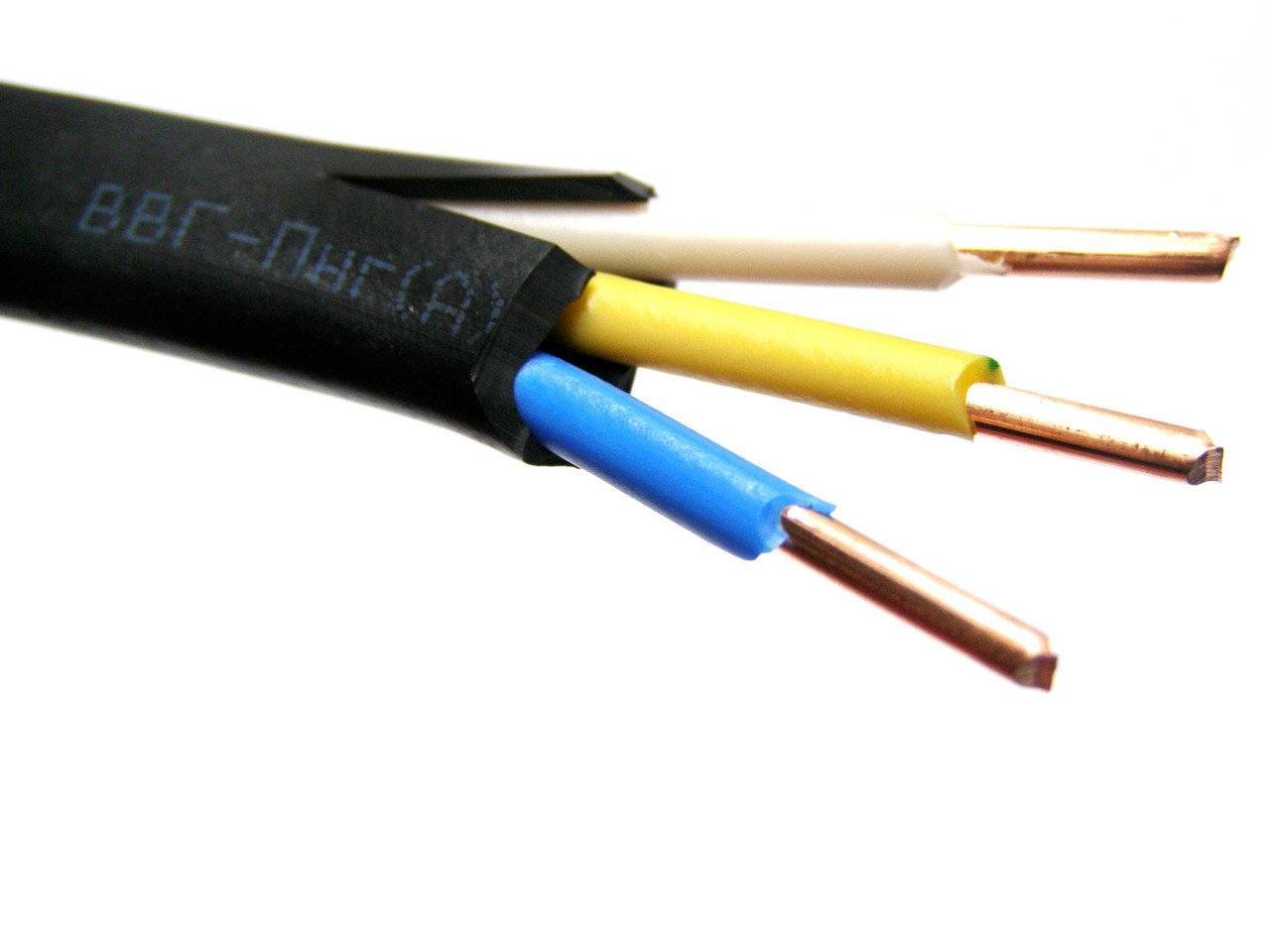

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.
В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
ВВГ выпускаются с разным количеством жил (обычно не более пяти, но встречаются и по шесть). Сразу после трех заглавных букв указывается количество жил и их сечение (например, ВВГ 4×3,5).
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
|---|---|
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
|---|---|---|---|
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
Конструктивные параметры
Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице.
| Число жил | Номинальное сечение жилы, мм2 | |||
| Номинальное напряжение кабеля, кВ | ||||
| 0,66 | 1 | 3 | 6 | |
| 1,2,3 и 4 | 1,5-50 | 1,5-240 | – | – |
| 3 | – | – | – | 35-240 |
| 5и6 | 1,5-25 | 1,5-25 | – | – |
Для четырехжильных кабелей наибольшее номинальное сечение жил – 185 мм2.
Кабели на напряжение 3 и 6 кВ изготовляют только трехжильными. Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения.
Номинальные сечения нулевых жил (меньшего сечения) и жил заземления должны соответствовать указанным в таблице.
Номинальные сечения жил, мм2
| Основные | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
| Нулевые | 1,5 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Заземления | 1,0 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 35 | 50 | 50 | 70 |
Токопроводящие жилы могут быть однопроволочными и многопроволочными в соответствии с таблицей и должны соответствовать классам 1 и 2.
| Наименование жилы | Номинальное сечение жилы, мм2 | |||
| круглой | фасонной | |||
| медной | алюминиевой | медной | алюминиевой | |
| Однопроволочные жилы | 1,0-50 | 2,5-240 | 25-50 | 25-240 |
| Многопроволочные жилы | 16-240 | 25-240 | 25-240 | 25-240 |
Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм2 должны быть круглой формы. Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм2 и более должны быть секторной или сегментной формы.
Радиус закругления однопроволочных секторных жил должен быть не менее 0,5 мм.
Допускается изготовление кабелей с жилами сечением до 50 мм2 круглой формы.
Токопроводящие жилы изолируются в зависимости от марки ПВХ-пластикатом или полиэтиленом. Действующим стандартом предусмотрено выполнение изоляции из сшитого полиэтилена (обозначение Пв).
Изолированные жилы многожильных кабелей должны иметь отличительную расцветку. Изоляция нулевых жил должна быть голубого (светло-синего) цвета.
Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки), при этом один из цветов должен покрывать не менее 30 и не более 70% поверхности изоляции, а другой – остальную часть.
Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.
Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами, начиная с нуля. Маркировка цифрами производится тиснением или печатанием. Высота цифр – не менее 4,0 мм. Расстояние между цифрами не должно быть более 35 мм.
Изоляция одножильных кабелей может быть любого цвета.
Толщины изоляции кабелей, мм
| Номинальное напряжение, кВ | Номинальное сечение жилы, мм2 | Изоляция из полиэтилена или поливинилхлоридного пластиката | Изоляция из сшитого полиэтилена |
| 0,66 | 1-2,5 | 0,6 | 0,7 |
| 4 и 6 | 0,7 | 0,7 | |
| 10 и 16 | 0,9 | 0,7 | |
| 25 и 35 | 1,1 | 0,9 | |
| 50 | 1,3 | 1,0 | |
| 1 | 1-2,5 | 0,8 | 0,7 |
| 4-16 | 1,0 | 0,7 | |
| 25 и 35 | 1,2 | 0,9 | |
| 50 | 1,4 | 1,0 | |
| 70 | 1,4 | 1,1 | |
| 95 | 1,5 | 1,1 | |
| 120 | 1,5 | 1,2 | |
| 150 | 1,6 | 1,4 | |
| 185 | 1,7 | 1,6 | |
| 240 | 1,9 | 1,7 | |
| 3 | 6-240 | 2,2 | 2,0 |
| 6 | 10-240 | 3,0 -для полиэтилена | 3,0 |
| 3,4 – для поливинилхлоридного пластиката |
Скрученные изолированные жилы должны иметь заполнение промежутков между ними.
Кабели с секторными жилами, кабели марки ВВГ на напряжение до 1 кВ включительно могут быть без заполнения.
В кабелях марки ВВГ на напряжение до 1 кВ включительно поверх скрученных изолированных жил должна быть наложена с перекрытием лента из полиэтилентерефталатной пленки или из поливинилхлоридного пластиката или другого равноценного материала и оболочка из выпре-сованного поливинилхлоридного пластиката.
Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности отделения без повреждения оболочки от изоляции.
Поясная изоляция должна быть выпрессована из материала изоляции или из поливинилхлоридного пластиката или наложена обмоткой или продольно лентами из полиэтилентерефталатной пленки, поливинилхлоридного пластиката или другого равноценного материала.
Для кабелей на напряжение до 3 кВ включительно допускается поясная изоляция из двух лент полиэтилентерефталатной пленки и двух лент крепированной бумаги.
Номинальные толщины оболочек из ПВХ-пластиката должны соответствовать категории Обп-2
Справочные значения наружных диаметров и масс кабелей отдельных типоразмеров указаны в таблицах
С учетом значительных допусков реальные значения могут отличаться на 5-10% в меньшую или большую сторону.
На пластмассовой оболочке или защитном шланге не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля.
Маркировка
Общая информация
Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.
Пример шифра
Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.
Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.
Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.
Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы. Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой
Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой
Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.
Расшифровка цифрового обозначения:
Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.
Цифра №2 характеризует площадь поперечного сечения в мм.кв.
Цифра №3 отображает номинальное напряжение сети.
Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:
Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:
- литеры «П» и «А» нет, значит, жила медная;
- вторая буква «В» указывает, что изоляция поливинилхлоридная;
- также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
- последняя буква – «Г» обозначает, что защитный покров отсутствует;
- первая цифра «4» — четыре жилы;
- «2,5» — поперечное сечение в мм.кв.;
- 380 — Номинальное напряжение в 380 В.
Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!
Маркировка российских кабелей:
Обозначение отечественных проводов и шнуров:
Правила наружных работ с кабельной продукцией

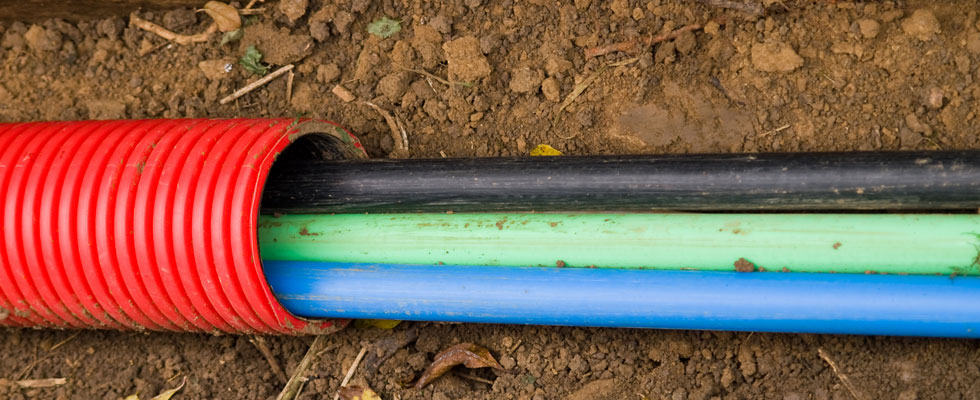

При укладке токопровода ВВГ в земле необходимо соблюдать строгие правила. Защита кабеля данного вида отсутствует. Использование бетонных коробов, кабельных каналов и труб предотвращает механические повреждения кабеля. Широко применяется в настоящее время сигнальная защита взамен красному кирпичу, используемому раньше. Выполнена защита в виде полимерных пластин, которые имеют отличные неразрушаемые характеристики.
В траншею насыпают песчаную подушку. На нее укладывают кабель, поверх которого насыпают и утрамбовывают землю. Толщина слоя песка должна быть не менее 20 сантиметров. После того как выполнена подсыпка кабеля, укладывают защитные пластины, которые также засыпают песком. Поверх песка укладывается сигнальная лента, предупреждающая о наличии проложенного электрического кабеля.
Укладка бронированного кабеля – самое правильное решение при земляных работах. Стоимость его укладки выше стоимости кабеля ВВГ. Срок эксплуатации одинаков, но гарантия предохранения от повреждения у бронированного провода намного выше.
Ознакомившись с этой статьей, простой покупатель, не специалист, правильно подберет необходимый кабель. Исходя из того, что рынок сегодня предлагает множество видов и типов кабеля, без определенных знаний в данной области определиться с выбором бывает очень сложно. Если при покупке все еще остаются сомнения, лучше проконсультироваться с продавцом электропроводов
Это очень важно, ведь от качества проводки зависит безопасность всех жильцов помещения
Для построения электрических сетей внутри и снаружи зданий можно использовать применять кабель ВВГ – стандартного типа или любых других модификаций. Данное изделие идеально подходит для цепей переменного тока, напряжение которых не превышает 1000 В. Востребованность и распространенность ВВГ связаны с огромным разнообразием видов и возможностей его применения.
Изделие активно эксплуатируется при прокладке, замене или ремонте электрической проводки в жилых домах, квартирах и на рабочих предприятиях. Оно отвечает всем современным требованиям к электрической и пожарной безопасности, характеризуется невысокой стоимостью. Помимо кабеля, используемого в сетях переменного тока частотой 50 Гц, производятся специальные типы ВВГ, которые можно эксплуатировать при 100 Гц. Таким образом, провод может работать в сетях с одной или тремя фазами, расположенных внутри помещений или снаружи зданий. В последнем случае обязательна дополнительная защита в виде прочных труб, металлорукавов, кабель-каналов или лотков.
ВВГ не предназначен для прокладки под землей: из-за отсутствия брони уже спустя несколько месяцев изделие выйдет из строя. При сильном желании сделать это потребуется качественная гофрированная труба или монтаж кабельной канализации.
Характеристики и значение аббревиатуры ВВГНГ
Любой кабель серии ВВГНГ, включая такой тип, как LS , является силовым, сделан из меди, может иметь от одной до трех жил. Модели с двумя жилами очень распространены для разводки проводов в домах или квартирах. Также количество применяемых жил кабеля влияет непосредственно на его габариты.
Любая электропродукция серии ВВГ оснащена минимальным жиловым сечением 1,5 квадратных миллиметров. А вот сам кабель может быть крупным и иметь куда большее сечение, в частности, до 230 квадратных миллиметров. Если кабель оснащен двумя жилами и больше, то количество его сечений составляет 50 квадратных миллиметров максимум.
Размер нулевой жилы зависит непосредственно от основных токоведущих жил. Например, при токоведущей жиле размером от 1,5 и до 2,5 нулевая будет иметь сечение 1,5 соответственно.
Расшифровывается аббревиатура ВВГНГ так:
- В – виниловая оболочка;
- Г – голый кабель;
- НГ — негорючий материал.
Соответственно, кабель имеет «голую» жилу, которая защищена двойной изоляцией из ПВХ. Буквы А в названии нет, соответственно, провод сделан из меди, как мы уже упоминали. А вот что означают в названии ВВГНГ LS последние латинские буквы LS , давайте тоже выясним, а еще узнаем, какие еще типы кабеля существуют.
Примеры расшифровки маркировок кабелей и проводов
Каждый кабель предназначен для определенных целей. Так, для прокладки силовой линии в определенных условиях требуется конкретный кабель.
Марки кабелей и их расшифровка, согласно пуэ:
- Шнур ВВГ – 2х15. Данная маркировка обозначает провод медный гибкий изолированный многожильный. Защитный слой из поливинилхлорида. Снаружи покрыт слоем против ржавчины. Двужильный, площадь сечения – 1.5 мм2.
- КГ – кабель гибкий, проводники медные. Провода внутри без защитного покрытия;
- КГн – кабель гибкий медный многожильный в резиновой изоляции, покрыт негорючим материалом.
- КГп – маркировка кабеля гибкого, резинового, грузонесущего;
- АПвПу2г – обозначение кабеля сообщает об алюминиевых проводниках, изоляционный материал из выпресованного полиэтилена, защита от жидкости двойная. Дополнительно используется линия из полимеров.
- ВВГНГ – силовой кабель с одной медной жилой. Сниженная горючесть.
