Как построить гараж из сэндвич-панелей

Плюсы и минусы материала

Сэндвич панель

Главное достоинство сэндвич панелей заключается в удобстве их монтажа и быстровозводимости зданий. Для сборки одной стены достаточно нескольких часов. При наличии приспособлений работать можно в одиночку, но с напарником будет намного проще и легче.

Есть у этого материала и другие преимущества:

Низкий коэффициент теплопроводности. Строения из СИП-панелей толщиной от 100 мм можно назвать тёплыми для южных регионов. Для северных потребуется толщина не менее 200 мм.
Отсутствие необходимости в покупке и монтаже облицовочного материала для внешних стен и отделочного для внутренних.
Отсутствие усадки.
Лёгкий вес постройки, благодаря которому нет необходимости в возведении мощного фундамента.
Качественная звукоизоляция (этот показатель выше у плит с минеральной ватой).

Недостатки сэндвич панелей:

Один из плюсов СИП-панелей можно отнести и к минусам. Это герметичность соединений. Такие швы исключают промерзание, но в то же время здание из этого материала является воздухонепроницаемым. Это может привести к отсыреванию поверхностей, развитию грибка и плесени. Поэтому все строения из сэндвич-панелей требуют устройства качественной вентиляции. Применительно к гаражу она может быть естественной или искусственной (приточно-вытяжной).

Панели длиной свыше 5 м обладают невысокой несущей способностью. Под нагрузкой они изгибаются и деформируются. Поэтому оптимальным материалом для строительства гаража являются полотна длиной 180-250 см.

К недостаткам этого материала относят и лёгкую воспламеняемость. Это в большей степени относится к изделиям с утеплителем из пенопласта и пенополиуретана. Минеральная вата отличается более низким показателем горючести.

Что такое сэндвич-панель

Сэндвич-панели активно используются в коммерческом строительстве. Сказывается технологичность работы с этим материалом и высокая скорость сборки здания.

Это может быть склад, цех, офисное строение и т.д. Но в частном домостроении сэндвич-панели всё ещё воспринимаются, как экзотика. Это связано с инерционностью мышления многих застройщиков, привыкших строить по старинке. Многие производители не желают связываться с небольшими заказами (десяток-другой панелей), т.к. выгоднее продавать сэндвичи в промышленных масштабах.

Сначала кратко расскажем, что такое сэндвич-панель.

Сэндвич-панель представляет собой трёхслойный материал, где между двумя внешними оболочками, стальными листами, находится сердечник — теплоизолятор. Панели навешиваются на металлический каркас при помощи специального крепежа.

Утеплитель в сэндвичах может быть на основе пенополиуретана (ППУ) или минераловатный — из каменной ваты

Важно: теплоизолятор во многом определяет сферу использования сэндвич-панели. ППУ не боится влаги, не гниёт, не отсыревает. Поэтому такие сэндвич-панели используют в овощехранилищах, холодильных камерах, местах, где ведутся «мокрые процессы» — автомойках и т.д

Сэндвич-панели с сердечником из каменной ваты, в силу высокой огнестойкости, чаще всего используют при строительстве торговых комплексов, т.е. в местах большого скопления людей

Поэтому такие сэндвич-панели используют в овощехранилищах, холодильных камерах, местах, где ведутся «мокрые процессы» — автомойках и т.д. Сэндвич-панели с сердечником из каменной ваты, в силу высокой огнестойкости, чаще всего используют при строительстве торговых комплексов, т.е. в местах большого скопления людей.

Ещё одно ключевое отличие ППУ сэндвич-панелей от сэндвичей из минваты — специальный замок «шип-паз». В результате при стыковке панелей получается герметичное соединение, и образуется замкнутый теплоизоляционный контур, что уменьшает теплопотери здания и упрощает монтаж.

Возвращаемся к рассказу ansushkov.

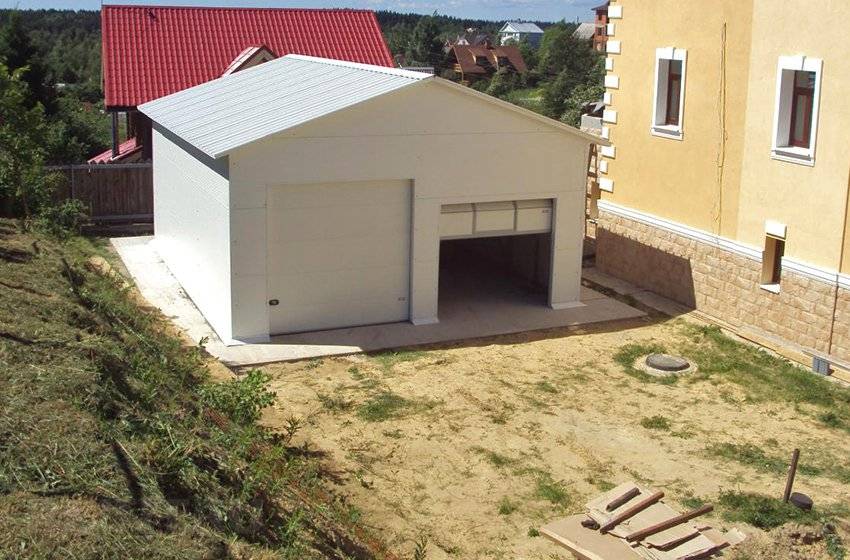

Достоинства сэндвич-гаражей

Быстровозводимые гаражи, собираемые по сэндвич-технологии, имеют следующие преимущества:

Благодаря небольшому весу панелей и наличию замков в местах сопряжения, монтаж выполняется без применения спецтехники и дорогостоящего строительного оборудования.
Все работы — подготовительные, общестроительные и непосредственная сборка — выполняются в сжатые сроки.
Такому гаражу не нужен капитальный фундамент — достаточно обыкновенной бетонной стяжки или покрытия из утрамбованного гравия.
Стены, сделанные из панелей, обладают хорошими шумо- и термоизоляционными характеристиками. Гараж хорошо сохраняет тепло и не требует дополнительного отопления даже при температуре -25 °С. Однако для северных широт необходимо подбирать сборный комплект из более толстых панелей.
Высококачественные сэндвич-конструкции, особенно с утеплителем из каменной ваты, обладают повышенной огнестойкостью, не боятся коррозии, экологически неопасны (не выделяют опасных веществ).
Если на месте установки сборного гаража из сэндвич панелей фундамент залили в теплое время года, строительство сооружения можно проводить и зимой, так как вся работа проводится без «мокрых» сборочных процессов. При этом нужно следить, чтобы внутренний слой не намокал, иначе сэндвич панель потеряет свои термоизоляционные свойства.
Как правило, производитель комплектует свое изделие таким образом, чтобы его можно было самостоятельно поставить «под ключ» без дополнительных отделочных работ. Панели еще на заводской стадии красят в определенные цвета, которые можно легко подобрать к расцветке соседних построек.

Укладка и утепление кровли

Перед укладкой кровли необходимо подрезать панели, выступающие над трубой верхнего венца, чтобы образовать равномерный скос торцов стен для плотного примыкания к тыльной плоскости кровли.

Чтобы наверняка исключить продувание под обрешетку кровли, ее лучше тоже накрыть панелями. Они крепятся аналогичным образом в верхний гребень и укладываются вертикальными рядами. В местах стыкования стен с кровлей на трубу и открытый торец панели обильно наносится монтажная пена, дополнительно узел защищают краской/мастикой и угловыми нащельниками с внешней и внутренней стороны.

Остается только закрыть отливами срезы панелей в проемах окон и ворот, а также защитить открытые торцы кровли. Последнее рекомендуется делать только по рекомендованной производителем технологии.

рмнт.ру

Плюсы и минусы

У любого современного стройматериала есть как сильные, так и слабые стороны. Сэндвич-панели – не исключение.

Достоинства:

Высокая скорость строительства, что способствует снижению его сроков в 10 раз и больше – это наглядно демонстрируют быстровозводимые модульные автобоксы.
Возможность всепогодной установки пенополиуретановых сэндвичей, исключающих влагонакопление и устойчивых к отрицательным температурам.
Беспроблемная транспортировка и снижение затрат на перевозку стройматериала, так как панели отличаются не только прочностью, но и относительно небольшим весом.
Пониженная нагрузка на основание в 100 раз или больше. По этой причине отпадает необходимость исследовать грунт перед строительством и можно сэкономить на возведении капитальной несущей конструкции.

Исключают необходимость в дополнительной отделке, поскольку плиты представляют собой заводской продукт, полностью готовый к использованию. Фасадные сэндвичи могут похвастаться идеальной поверхностью, которой просто не нужна как внутренняя, так и наружная отделка.
Гигиеничность: устойчивость к поражению грибком или плесенью, благодаря чему их используют для возведения объектов пищевой промышленности и общественного питания.
Низкие показатели влагопоглощения, даже в условиях нарушения герметичности в местах соединения панелей друг с другом они не будут превышать 3%.

Отдельно нужно сказать про отличные теплоизоляционные свойства этого материала. Сердечник из базальтовой ваты с учётом толщины сэндвича 15 см обеспечивает такую же теплоизоляцию, как обычная кирпичная стена толщиной 90 см, что даёт возможность сокращения расходов на оплату отопления строения в процессе эксплуатационного пользования.

В отзывах пользователи сборных гаражных боксов часто отмечают, что хранение авто в тёплом и, что немаловажно, сухом гараже, где минимальная влажность поддерживается благодаря продуманной системе вентиляции, продлевает срок службы деталям и агрегатам. Да и заниматься обслуживанием или ремонтом «железного коня» в тёплом боксе намного комфортнее, чем в холодном помещении

К недостаткам можно отнести:

Непродолжительный срок службы – порядка 45-50 лет. Хотя по уверениям изготовителей, оцинкованная сталь, используемая в качестве оболочки сэндвич-панелей, обладает высокими физико-техническими свойствами. Плюс защиту самой оболочки обеспечивает грунтовка в совокупности с антикоррозийным и полимерным покрытием. Стоит ли уповать на это – решать вам.
Невозможность установки на стенах габаритных навесных полок или других тяжёлых мебельных конструкций.
Необходимость контролировать состояние замковых частей сэндвичей при монтаже в условиях низких температур.
Отсутствие «вандалоустойчивости», как у железобетонных сооружений или строений из кирпича, поэтому существует риск взлома или поверхностных механических повреждений – сколов, царапин.
Использование панелей из базальтового волокна в обязательном порядке требует хорошую вентиляцию. В отличие от однородных материалов, сэндвичи из минваты обладают худшей теплоизоляционной способностью.
Вероятность появления сквозняка из-за щелей на участках стыковки соседних панелей в случае нарушения схемы сборки и промерзание стыков конструкции в морозную погоду.
Довольно высокую стоимость постройки, но поскольку покупка того же бетона, кирпича или качественного пиломатериала обходится дороже сэндвичей, то всё это относительно.

Технология строительства гаража из панелей

Для того, чтобы начать строить из сэндвич панели под гараж необходимо наличие ровной, твердой площадки. Если такая площадка отсутствует, то изготавливаем ленточный фундамент или устраиваем засыпанную гравием и залитой бетоном площадку. Перед тем, как начать постройку гаража, конечно, нужно произвести разметку места, где планируется застройка.

Ленточный фундамент гаражного строения

Бетонная монолитная плита выполняет функцию пола гаража и фундамента

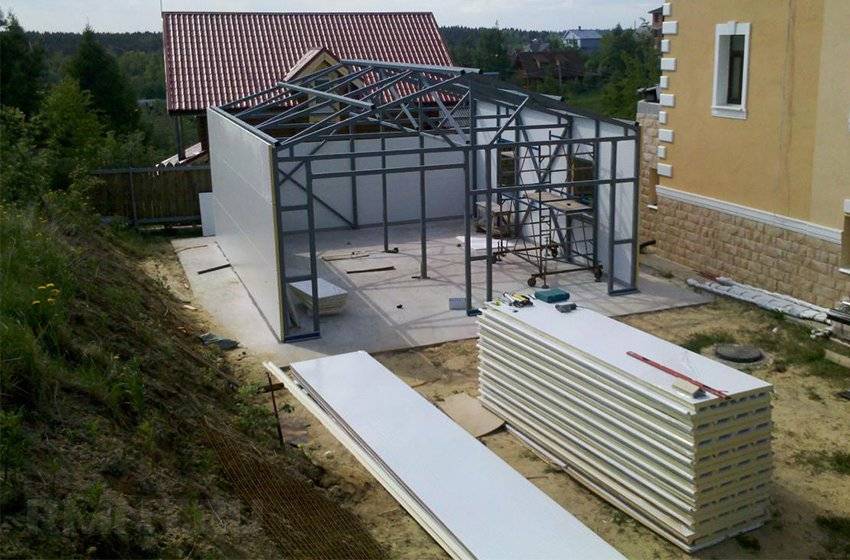

На готовом фундаменте начинаем возводить металлический каркас гаража. Конструкция его представляет собой прямоугольник. Для начала устанавливают основание каркаса, а к нему подсоединяют вертикальные стойки по периметру. На готовую площадку устанавливаем стены и скрепляем между собой.

Сборка каркаса

В качестве опор выбирают деревянные брусья сечением 10х10 см или металлические уголки. Обычно порядок сборки каркаса описывается в инструкции к строительному комплекту. Но если ее под рукой не оказалось, механизм ваших действий будет таким:

Каждая «стена» собирается и монтируется по отдельности;
Для крыши берется более широкий профиль, т.к. на нее приходится большая часть нагрузки;
Все части каркаса соединяются между собой сваркой или саморезами;
Дополнительные ребра жесткости устанавливаются на расстоянии полуметра друг от друга;
Последним устанавливается каркас для крыши, после чего можно приступать к обшивке панелями.

Таким образом, скелет постройки буде полностью повторять контуры будущего гаража. Если вы выбрали в качестве основы деревянный каркас, не забудьте пропитать его специальными составами для защиты от гниения и возгорания.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать их площадь и вычесть ее из общей площади стены.

S_в= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

S_л=S-S_в=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ – три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

лопата либо мини экскаватор;
земельный бур;
тачка для вывоза земли;
молоток;
ножницы по металлу;
шуруповерт;
циркулярная пила;
ножовка;
аппарат для замешивания бетона;
резервуар с водой;
кусачки;
аппарат для сварки;
вертикальный и горизонтальный строительный уровень;
рулетка измерительная;
деревяные колышки и веревка.

Особенности гаража из сэндвич панелей

Быстрота и простота сборки, возможность быстрой разборки и перевозки с установкой на новом месте, относительная дешевизна — все это обеспечивает гараж-конструктор из сэндвич панелей. «Гастрономическое» название он получил из-за своей многослойной конструкции, напоминающей сендвич.

Количество слоев может быть разным. Но минимальный набор обязательно должен включать 3 слоя: внешнюю защитную обшивку, утеплительный слой и внутреннюю металлическую обшивку. Часто между основными слоями размещаются дополнительные адгезивные слои. Приведенная схема демонстрирует, как выглядит стандартный комплект монтажных слоев в обычной сэндвич панели (рис.2).

Чтобы можно было строить гаражи для автомашин разных габаритов, в настоящее время производятся панели разных размеров. Для упрощения сборки конструкции в тех местах на панелях, где они сочленяются друг с другом, монтируются специальные замки.

Обычно в сборный комплект входят каркас гаража, внешняя обшивка, крыша. Кроме того, в комплекте должны быть крепежные элементы и доборные компоненты (прокладки для герметизации сооружения, уголки, места примыканий стен и крыши).

Обшивка гаража панелями

Сначала к выступающим за каркас швеллерам крепится стартовый профиль, на дно которого наносится небольшое количество монтажной пены и вставляется нижний ряд панелей. Все стыки, вне зависимости от наличия замков, также пропениваются перед укладкой соседнего элемента. Панель крепится стальными самонарезающими винтами с предварительным сверлением без расширителя.

Соединения на углах можно выполнить без угловых панелей:

зарезать торцы под 45°;
хорошо уплотнить стык монтажной пеной;
тщательно покрасить угол, а лучше — покрыть битумной мастикой;
закрыть угловым нащельником или обычным коньком для профлиста.

Торцы несущих швеллеров требуется закрыть отливом, свес которого составляет не менее 160 мм. Вертикальные швы также накрываются нащельниками.

Для устройства вентиляции (не менее 2-х точек) необходимо:

в панели изготовить отверстие 50 мм коронкой;
плотно вставить в него сантехническую трубу с небольшим наклоном наружу;
обрезать трубу с бортиком в 15 мм с каждой стороны, уплотнить силиконом;
установить декоративные решетки.

Особенности эксплуатации помещения и уход

Дача, гараж или сарай из СИП-панелей прочны и надежны, однако, чтобы здание служило дольше, за ним нужно тщательно ухаживать. Для этого выполняют такие действия:

Каждые полгода осматривают стены и крышу на наличие щелей или других дефектов.
Не допускают чрезмерных нагрузок на панели, ударов. Это помогает избежать появления вмятин, повреждения утеплителя.
К панелям не крепят тяжелые мебельные модули, лестницы или механизмы.
Кровлю снабжают водосточным желобом. Зимой регулярно освобождают крышу от снега.
Облицовочное покрытие СИП-плит очищают моющим средством, не содержащим абразивных веществ.
При повреждении защитного слоя панели используют ремонтную краску.

Какие материалы используют для постройки

При изготовлении листов используют различные материалы, которые имеют определенные отличительные особенности. Поэтому рекомендуется заранее разобраться, из чего делают панели. В качестве обшивки используются:

Металл. Металлокаркас делается из нержавеющих или оцинкованных пластин, которые защищены от коррозии. Их поверхность покрывают полиэстером или тонким слоем пурала. Некоторые производители для дополнительной защиты наносят фольгу из алюминия.
Гипсокартон. Такая обшивка менее надежная, и поэтому панели из гипсокартона применяют только для возведения перегородок внутри помещения. Для внешнего использования они не подходят, так как материал быстро портится из-за перепадов температуры и высокой влажности.
ПВХ. Этот материал, как и гипсокартон, подходит только для внутреннего применения. Чаще всего из него делают перегородки в зданиях или дверные проемы.
Бумага. Иногда панели обшиваются бумагой, к которой добавляется фольга и полиэтилен. Некоторые производители материала используют бумагу, которая полностью пропитана битумом. Строители советуют пользоваться такими панельными листами при утеплении фундамента или крыши.

Теплоизоляционный слой строительных листов изготавливают из таких материалов, как:

Минеральная вата. Она обладает неплохими теплоизоляционными свойствами и поэтому ее часто добавляют в сэндвич-панели. Также вата устойчива к воздействию высоких температур и практически не горит.
Стекловата. Характеристики этого материала во многом схожи с минеральной ватой. Главной отличительной особенностью считают то, что стекловата более упругая и прочная. Многие не советуют покупать такие листы, так как они выделяют частицы, которые вредят человеческому здоровью.
Пенополистирол. Считается наиболее качественным материалом, так как он обладает устойчивостью к плесени, низким температурам и высокой влажности. Благодаря этому панели с пенополистиролом не портятся на протяжении нескольких десятилетий.

Изготовить панели самостоятельно или заказать готовые?

Габариты сэндвич панели Сэндвич-панели можно изготовить самостоятельно, не обращаясь к продавцам стройматериалов и посредникам. Однако, при всей кажущейся простоте стоит понимать, что есть ряд нюансов.

Нужно иметь определённый опыт. Если вы ничего не мастерите своими руками, будет сложно

Кроме того, без специального оборудования производительность труда будет крайне низкой.
Нужны специальные инструменты для резки дерева и металла, приспособление для быстрого и равномерного нанесения клея, а также хороший пресс.
Большое внимание стоит уделить приготовлению клея, лучше однокомпонентного. Он должен после отвердевания сохранять свойства в течение длительного времени, наноситься тонким слоем, не слишком быстро схватываться.

Главное преимущество панелей, изготовленных профессионалами — качество. Их производят на заводах на специальном оборудовании, соблюдая условия техпроцесса, которые невозможно обеспечить в домашних условиях. К тому же при серийном выпуске значительно снижается стоимость изготовления продукции.

Техника безопасности при изготовлении плит

Если вы решили самостоятельно изготовить сэндвич-панели для гаража, не забывайте о мерах предосторожности во время работы:

Защищайте дыхательные пути от пыли и аэрозолей;
Работайте в перчатках;
Будьте осторожны во время резки материала, надевайте защитные очки;
Помните о возможности пожара, держите под рукой огнетушитель.
