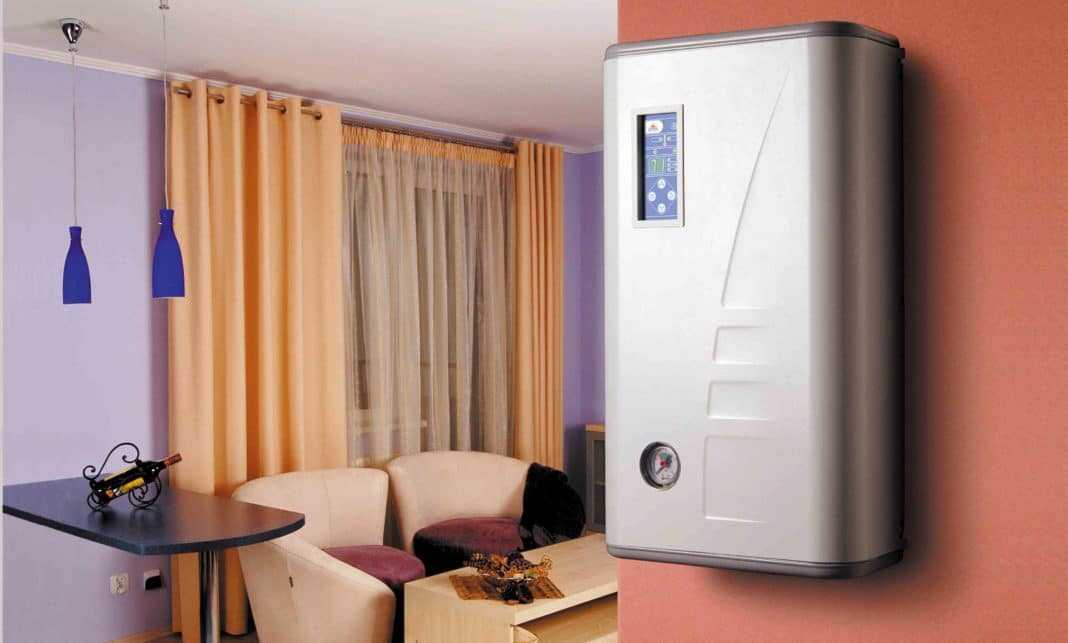

Электрический котел для отопления дома

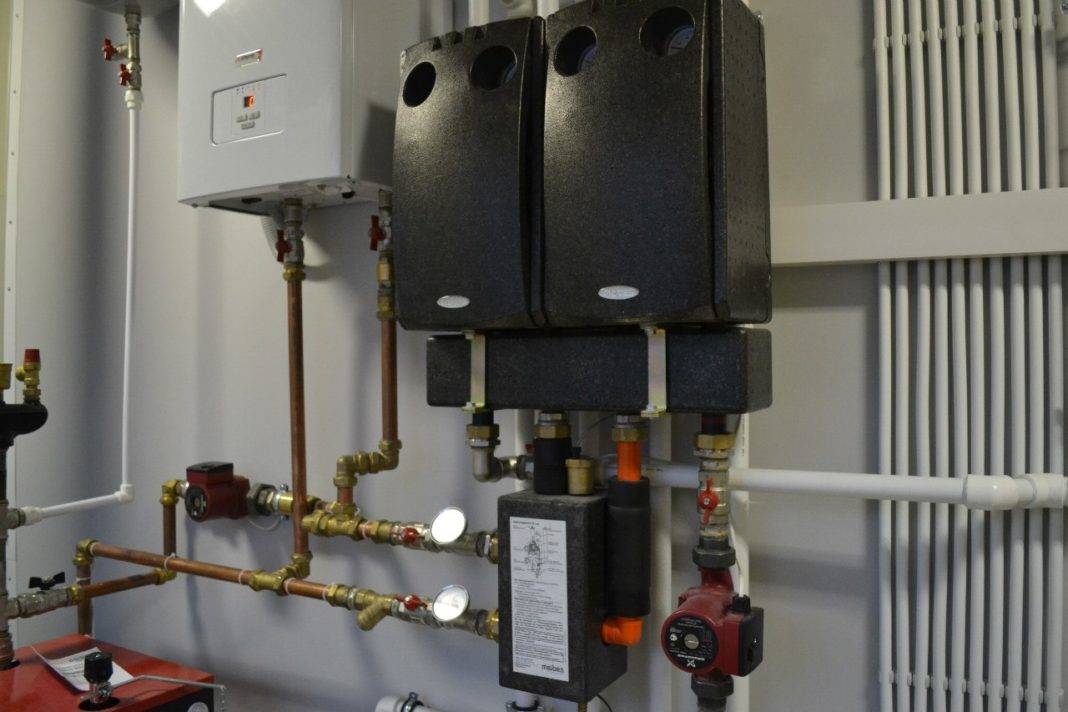

Обвязка электрического отопительного котла

Обвязка электрокотлов предусматривает следующие элементы:

• циркуляционный насос – прибор призван обеспечить перемещение теплоносителя по контуру для передачи тепловой энергии отопительным приборам,
• расширительный бак – конструкция предназначена для приема излишков теплоносителя при его чрезмерном перегреве,
• предохранительный клапан – функционал срабатывает исключительно в аварийных ситуациях, к примеру, при закипании рабочей среды при остановке насоса или переполнении бачка. Действие этого элемента обвязки предусматривает сброс избытка теплоносителя в канализацию,
• автоматический воздухоотводчик – его задача заключается в самостоятельном выводе воздуха из контура. Отсутствие прибора чревато затруднением циркуляции рабочей жидкости в системе,
• манометр – призван отслеживать уровень давления в контуре, применяется прибор со значением от 4 бар.

Установка электрического котла

По регламенту монтаж электрического котла отопления обязательно сопровождается установкой группы безопасности.

Преимущества и недостатки применения электрических котлов

Конкурентным преимуществом установки электрического котла в частном доме считается высокий уровень комфорта эксплуатации при минимуме затрат. Также среди достоинств силового оборудования отмечают следующие моменты:

• высокий уровень КПД, относительно компактные размеры, неприхотливость в эксплуатации,
• широкий диапазон мощности. Несложно подобрать модель оптимальной производительности для отопления площадей различной величины,
• не требуется разрешение для монтажа конструкции,
• безопасность эксплуатации, простота монтажа и обслуживания,
• экологичность оборудования.

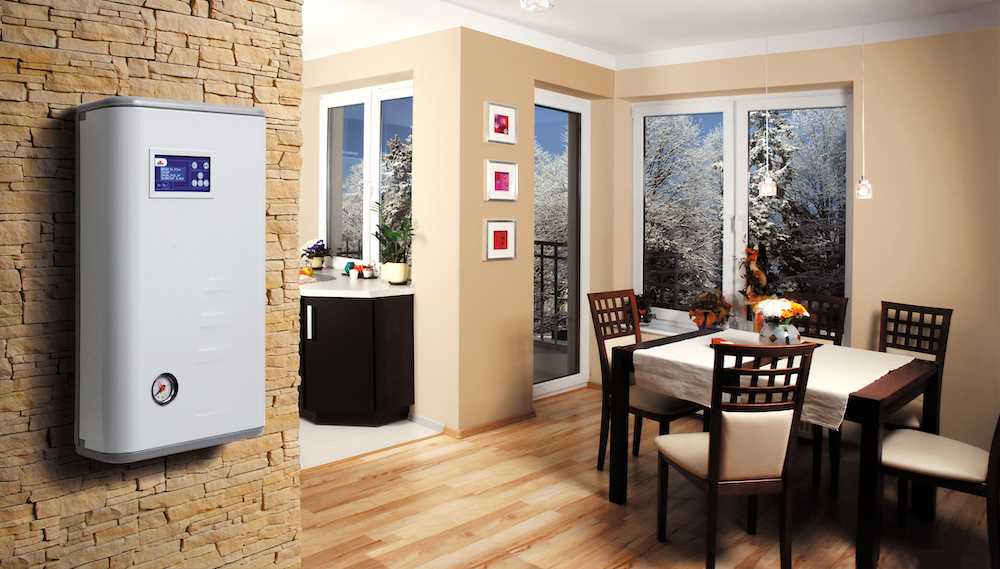

Электрические котлы имеют высокий уровень КПД

К тому же модели электрических котлов отопления представлены в демократичном ценовом сегменте.

Большой минус применения электрических теплосиловых агрегатов – значительный уровень потребления электроэнергии. Чтобы нивелировать проблему, можно установить котельное оборудование с подключением к буферной емкости. Помимо дороговизны потребляемых энергоресурсов, также среди недостатков приборов отмечают необходимость заземления и риск поражения током.

Какой электрический котел выбрать по характеристикам?

Еще один момент в пользу котлов Protherm — это более широкая регулировка включения ступеней мощности. Так в 12 кВт котле она реализована с шагом 2 кВт (2, 4, 6, 8, 10, 12 кВт (т.е. 6 тэн и включаться они будут через нулевой проводник т.е. 220 В). Автоматика имеет систему автоматической ротации (т.е. каждый раз включаться будут разные тэны для увеличения срока службы и повышения надежности). Всё это позволяет добиться более плавной регулировки мощности, а соответственно более редким включениям/отключениям котла. И как следствие более рациональному распределению мощности по фазам.

Например, в котле WATTEK (который имеет также все в одном корпусе) на такой мощности будет всего три ступени по 4 кВт каждый (4, 8, 12 кВт (3 тэна, и они будут работать с напряжением 380 В).

Кроме этого, в обоих котлах реализована функция анти-замерзания и если все автоматика подключена к насосу правильно, то котел перейдет в этот режим запустится прогреет теплоноситель до определенной температуры потом отключится и будет работать только рециркуляционный насос. Затем, когда теплоноситель остынет опять включится нагрев и так далее.

Еще у котлов Protherm есть блок переключения потока теплоносителя на накопительный водонагреватель косвенного нагрева (fugas). Управление уже зашито в мозги котла и установка требует минимальных знаний. А как следствие не нужно «колхозить» лишнего.

Электрический котел какой фирмы лучше купить

При сравнении продукции разных производителей следует обратить внимание на следующие бренды:

• ЭВАН – одна из лучших отечественных компаний, освоившая выпуск водонагревателей в 1997 г. Активное развитие собственной сети представительств (с 2014) обеспечивает качественное обслуживание клиентов на всей территории РФ. С 2016 г. ассортимент расширен электронными блоками управления отопительным оборудованием.
• Под брендом ZOTA предлагает свою продукцию производственное предприятие «Красноярскэнергокомплект». В новой линейке электрических котлов применяются надежные полупроводниковые коммутаторы. Компания своевременно внедряет новейшие технологические решения для улучшения потребительских параметров отопительного оборудования.
• Protherm – торговая марка, принадлежащая Vaillant Group. Электрические котлы Протерм собирают в Словакии с тщательным контролем технологических процессов. Готовая продукция соответствует европейским стандартам.
• Итальянская компания Ferroli выпускает котлы отопления с 1955 г. Солидный опыт профильной деятельности позволяет предлагать покупателям современную технику по разумной стоимости.
• Российская компания «САВИТР» специализируется на производстве электрических котлов. Под брендом Savitr на рынке представлены одно- и двухконтурные модели собственной разработки, созданные с применением качественных комплектующих.

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

• установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
• если предусмотрена обвязка с буферной емкостью;
• если предстоит соединение с бойлером косвенного нагрева;
• электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Устройство электрического котла с элементом нагрева

Простейшая электронагревательная система состоит из теплообменника с теплоносителем (вода или антифриз), внутрь которого помещены нагревательные элементы (трубчатые электронагреватели – ТЭН).

Схема устройства электрокотла.

Вот вся простейшая конструкция. А конструкция самого нагревательного элемента и того проще (см. изображение 1). Спираль с высоким электрическим сопротивлением помещена в тонкостенную металлическую трубку и изолирована от нее путем заполнения всего пространства изоляционным материалом (окисью магния). Концы спирали прикреплены к выводам, которые запрессованы в фарфоровые изоляторы. Вся эта конструкция герметична относительно теплоносителя, а изоляторы герметично выведены вне нагревательного бака.

Котлы небольшой мощности работают от однофазной сети 220 В. В котлах, мощность которых превышает 12 кВт, используют трехфазную электросеть 380 В и, следовательно, три нагревательных элемента. При питании от напряжения 220 В необходимо иметь трехжильный кабель (фаза, ноль и защитное заземление), при питании от трехфазной сети необходимо иметь пятижильный кабель (три фазы, рабочий ноль и заземление). Это простая схема котлов, использующих естественную циркуляцию теплоносителя. Для принудительной циркуляции предусматривают циркуляционный малошумящий насос.

Выбор места и рекомендации по монтажу

В нормативных документах не предусмотрены ограничения по месту установки электрического котла отопления. При этом необходимо руководствоваться правилами пользования электроустановками, в которых указаны ограничения на размещение силового оборудования большой мощности.

Рекомендации поустановке электрического котла отопления в частном доме:

1. Чтобы ограничить доступ к силовому оборудованию в целях безопасности жильцов, стоит устанавливать агрегат в изолированном пространстве, к примеру, в гараже или другом техническом помещении. Особенно это касается комбинированных моделей отопительных систем напольного исполнения большой мощности.
2. ТЭНовые модели котельного оборудования компактных конфигураций допускается размещать в кухне или входной группе. Здесь сложность заключается в том, что придется подводить к месту монтажа электрического котла мощный силовой кабель и магистраль отопительной системы. Это сопровождается дополнительными расходами на коммуникации, также требуется организовать работы по декорированию, чтобы скрыть инженерные структуры.
3. При установке электрического котла отопления на деревянную стену или другую горючую поверхность следует подложить базальтовую панель или лист кровельной стали под прилегающую часть корпуса силового оборудования.
4. Кабель следует прокладывать выше систем трубопровода, чтобы не залило в случае аварийных ситуаций.
5. Необходимо размещать конструкцию на выделенном месте так, чтобы обеспечить комфортный доступ к силовому агрегату для удобства обслуживания.

Устанавливать электрический котел лучше всего в изолированном пространстве

Также следует обратить внимание на то, чтобы трубы не нагружали своим весом присоединительные штуцеры электрического котла

Достоинства и недостатки электрических котлов

Разбираясь с положительными и отрицательными сторонами электрического котла отопления, нужно рассматривать их в зависимости от вида нагревательного элемента.

К плюсам индукционного нагрева относят:

1. Самая большая эффективность при нагреве (до 99,5 %) при небольших размерах агрегата.
2. Длительный срок службы (до 30 лет) и надежность устройств, единичная мощность которых до 60 кВт.
3. Теплоносителем может быть не только вода, но и незамерзающие жидкости или масло.
4. Безопасная эксплуатация и небольшие затраты на сервис.

Недостатков немного – высокая стоимость, сложности в обвязке трубами и подсоединении электропитания.
Преимуществами электрокотла с трубчатыми электронагревателями являются его относительно небольшая цена; он быстро нагревает воду, а обслуживание и подключение к отоплению максимально упрощены.

Минусов же гораздо больше:

1. Косвенный способ поднятия температуры жидкости уменьшает кпд до 97…98 %.
2. Нужна водоподготовка, т.к. в противном случае во время нагрева на корпусе нагревательного элемента появляется накипь, ухудшающая теплообмен и разносимая по разводке и радиаторам.
3. Не компактная конструкция.
4. Большая нагрузка на электросеть при эксплуатации и броски тока при включении.
5. Когда ТЭН работает, вольфрамовая проволока внутри него испаряется и выгорает, требуя замены всей детали.
6. Возможно разрушение корпуса нагревателя и появления опасности удара электричеством.
7. Агрегаты имеют упрощенную автоматику, требуя дополнительных вложений.

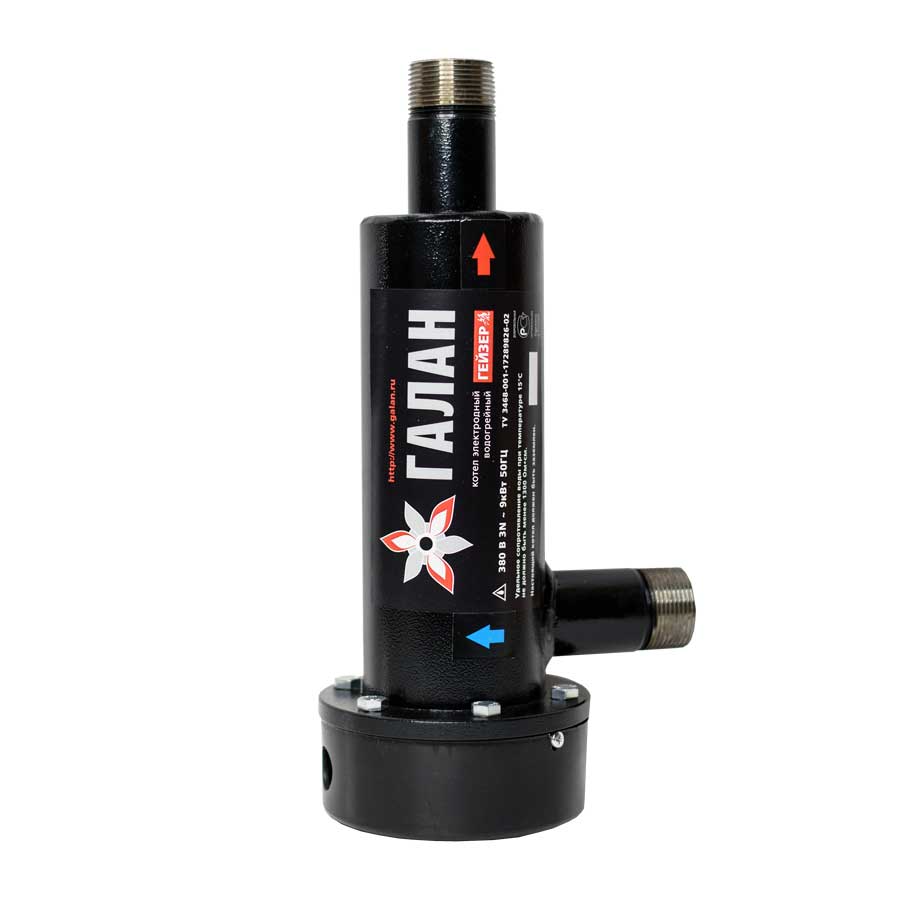

Достоинства электродного котла – он компактнее всех перечисленных выше агрегатов, при большей удельной мощности; отличается низким энергопотреблением, надежностью и простотой конструктивной схемы. Но его установка и подключения не простые.

Работает он только на максимуме мощности, поэтому управление ею идет в режиме «старт – стоп». Электроды подвержены эрозии, покрываются накипью и поэтому периодически заменяются. В качестве теплоносителя используется определенный состав воды. А изменение количества солей в ней влияет на теплоотдачу.

Твердотопливные котлы

Несмотря на все недостатки, твердотопливные котлы для отопления частного дома используются в большинстве случаев. Наверно, во многом это благодаря привычке и традициям, но факт остается фактом — котлов на твердом топливе в нашей стане установлено больше чем всех других.

Твердотопливные котлы работают в основном на дровах и на угле

В основном для отопления используют два вида твердого топлива — дрова и уголь. Что проще достать и дешевле купить, тем в основном и топят. А котлы — под уголь и дрова надо использовать разные: в дровяных твердотопливных котлах загрузочную камеру делают большего объема — чтобы можно было заложить больше дров. В угольных ТТ котлах топку делают меньше по размеру, но с более толстыми стенками: температура горения очень высокая.

Плюсы и минусы

К достоинствам данных агрегатов можно отнести:

• Недорогое (относительно) отопление.
• Простая и надежная конструкция котлов.
• Есть энергонезависимые модели, которые работают без электричества.

Недостатки серьезные:

• Циклический режим работы. В доме то жарко, то холодно. Для нивелирования этого недостатка в системе устанавливают теплоаккумулятор — большую емкость с водой. В ней на фазе активного горения запасается тепло, а потом, когда закладка топлива прогорит, запасенное тепло расходуется на поддержание нормальной температуры.
• Необходимость регулярного обслуживания. Дрова и уголь надо закладывать, разжигать, затем регулировать интенсивность горения. После прогорания топку надо вычистить и запустить процесс по-новой. Очень хлопотно.
  Принцип работы обычного твердотопливного котла
• Невозможность оставить дом на длительное время. Из-за цикличности работы необходимо присутствие человека: надо топливо подкидывать, иначе система при длительном простое может замерзнуть.
• Процесс закладки топлива и чистки котла довольно грязное занятие. При выборе места установки это стоит учитывать: ставить котел надо максимально близко к входной двери, чтобы не носить грязь через все помещение.

Если говорить в общем, то использование твердотопливного котла для отопления частного дома — неудобное решение. Хоть закупка топлива, как правило, обходится относительно недорого, но если посчитать еще затраты времени, то не так уж и дешево выходит.

Котлы длительного горения

Чтобы увеличить промежуток между закладками топлива были разработаны котлы длительного горения. В них используются две технологии:

• Пиролиз. Пиролизные твердотопливные котлы имеют две или три камеры сгорания. Закладка топлива в них горит при недостатке кислорода. При таком режиме образуется большое количество дымовых газов, большая часть которых горючи. Причем при горении они выделяют тепла намного больше, чем дрова или тот же уголь. Эти газы попадают во вторую камеру, куда через специальные отверстия подается воздух. Смешиваясь с ним, горючие газы воспламеняются, выделяя дополнительную порцию тепла.
  Принцип работы пиролизного котла
• Режим верхнего горения. В традиционных твердотопливных котлах огонь распространяется снизу-вверх. Из-за этого горит большая часть закладки, топливо прогорает быстро. Во время активного горения часто происходит перегрев системы и дома, что очень некомфортно. При использовании верхнего горения огонь разжигается только в верхней части закладки. Одновременно горит только небольшая часть дров, что выравнивает тепловой режим и увеличивает срок горения закладки.

Котел с верхним горением

Насколько эффективны эти технологии? Довольно эффективны. В зависимости от конструкции одна закладка дров может гореть от 6-8 до 24 часов, а угля — от 10-12 часов до нескольких суток. Но для получения такого результата необходимо использование топлива высокого качества. И дрова и уголь должны быть сухими. Это — основное требование. При использовании влажного топлива котел даже может не выйти на режим тления, то есть, греть он не начнет. Если у вас есть дровник с двух-трех годичным запасом дров или обширный сарай, в котором храниться уголь, котел длительного горения для отопления частного дома — хороший выбор. Лучше, чем обычный.

Какой электрический котёл выбрать по комплектации?

Разберемся с точки зрения экономической выгоды от покупки котла в «максимальной комплектации и минимальной».

Котел в виде куска трубы со встроенными тэнами не смотрим от слова вообще. Для отопления дома, где постоянно не проживают — такой котел без применения хорошей автоматики использовать как минимум опасно.

Во-вторых, чтобы обеспечить его минимальной автоматикой денег отдадите еще больше.

В-третьих, такие котлы используются как резервные, для уже существующей системы. Этот котел можно взять в три раза меньше по мощности основного и только тогда он будет оправдан экономически. Такой мощности как раз хватит пережить денек другой, не разморозив систему.

Для сравнения технических характеристик и затрат, которые потребуются на реализацию отопления произведем выбор между двумя производителями:

Protherm Скат (RAY) 12KE (в 2020 г. 35 тыс. р.) — назовем его «котел в максимальной комплектации».

ZOTA 12 Lux 12 кВт (20000 р.) — минимально необходимый уровень.

Принципиальное отличие в двух данных котлах это наличие встроенного рециркуляционного насоса, расширительного бака, группы безопасности.

Как можно понять в первом варианте все это есть, во втором нет.

Этим зачастую пользуются некоторые монтажники, понимая, что на комплектующих заработать не смогут все равно, предлагают вариант с установкой более бюджетного электрического котла. А это в свою очередь отдельный монтаж группы безопасности, расширительного бака и т.д.

Доукомплектовать второй котел всем необходимым обойдется примерно в 10000 — 13000 р. (3000 группа безопасности, 2000-3000 расширительный бак с кронштейном, 3000-6000 рециркуляционный насос + 2000 р. на всякую мелочь).

Остается прибавить стоимость монтажа всего этого у вас на стене в доме. Это еще около 5000 руб. в зависимости от аппетитов.

В итоге получаем: стоимость котельного оборудования в первом случае — 35000 р. и — 35000-40000 т.р. во втором.

При сравнительно одинаковой стоимости оборудования в итоге, вы получаете два разных варианта реализации.

В первом случае все компактно реализовано в корпусе самого котла, во втором полностью зависит от монтажника, но однозначно будет более громоздко и менее эргономично. В доме площадью 100 кв. м. вряд ли вы будете выделять отдельное помещение под это.

Расчет котла по объему

Чтобы рассчитать мощность, применяют такую формулу:

где V является объемом дома,

К – коэффициент, показывающий потери тепла в зависимости от теплоизоляции. Имеет следующие значения:

• 0,6-0,9 – для домов, в которых конструкция является улучшенной, стены кирпичные и покрыты двойной теплоизоляцией, окна имеют двойной стеклопакет и относительно небольшую площадь, крыша сделана из теплоизоляционного материала;
• 1-1,9 – для домов, которые характеризуются двойной кирпичной кладкой, небольшим количеством окон и крышей, имеющей обычную кровлю;
• 2-2,9 – для зданий с небольшой теплоизоляцией, то есть тепло задерживают окна и крыша с упрощенной конструкцией, стены с толщиной, равной длине 1 кирпича;
• 3-4 – для деревянных конструкций или зданий, стены которых представляют собой гофрированный металлический лист.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Выбор места и рекомендации по монтажу

В нормативных документах не предусмотрены ограничения по месту установки электрического котла отопления. При этом необходимо руководствоваться правилами пользования электроустановками, в которых указаны ограничения на размещение силового оборудования большой мощности.

Рекомендации поустановке электрического котла отопления в частном доме:

1. Чтобы ограничить доступ к силовому оборудованию в целях безопасности жильцов, стоит устанавливать агрегат в изолированном пространстве, к примеру, в гараже или другом техническом помещении. Особенно это касается комбинированных моделей отопительных систем напольного исполнения большой мощности.
2. ТЭНовые модели котельного оборудования компактных конфигураций допускается размещать в кухне или входной группе. Здесь сложность заключается в том, что придется подводить к месту монтажа электрического котла мощный силовой кабель и магистраль отопительной системы. Это сопровождается дополнительными расходами на коммуникации, также требуется организовать работы по декорированию, чтобы скрыть инженерные структуры.
3. При установке электрического котла отопления на деревянную стену или другую горючую поверхность следует подложить базальтовую панель или лист кровельной стали под прилегающую часть корпуса силового оборудования.
4. Кабель следует прокладывать выше систем трубопровода, чтобы не залило в случае аварийных ситуаций.
5. Необходимо размещать конструкцию на выделенном месте так, чтобы обеспечить комфортный доступ к силовому агрегату для удобства обслуживания.

Устанавливать электрический котел лучше всего в изолированном пространстве

Также следует обратить внимание на то, чтобы трубы не нагружали своим весом присоединительные штуцеры электрического котла

Управление «умным» котлом

В ходе эксплуатации пользователи сталкиваются с тепловыми потерями. Их уровень меняется в зависимости от времени года, суток, скорости ветра, влажности, утепления дома. С ростом теплопотерь возникает потребность в повышенной теплоотдаче отопительного оборудования. В то же время иногда отсутствует необходимость в 100%-ном задействовании системы отопления. Управлять работой отопителей можно вручную, а можно при помощи автоматики.

Управляющий контроллер получает информацию с датчиков комнатной температуры, температуры теплых полов и т. д. Он корректирует интенсивность потребляемой энергии в зависимости от потребности абонента в тепловой энергии. Однако обычные котлы не очень оперативно реагируют на изменение условий окружающей среды. Скорость реакции зависит от степени инерционности системы. Большинство обычных котлов настроены на изменение температуры в «обратке». Если температура воды там понижается, поступает сигнал на повышение температуры в нагревателе. Если вода в обратке горячая, нагреватель понижает температуру.

Как правило, электрокотлы используют принудительную циркуляцию для перекачивания теплоносителя. Воду перекачивает насос, подключенный к блоку управления автоматикой. Самое простое решение для «умного» котла представлено термостатом. Потребитель выставляет желаемую температуру и система самостоятельно регулирует все процессы, необходимые для поддержания заданной температуры. Иногда предусмотрен таймер, который прогревает дом к приходу обитателей.

При достижении заданной температуры котёл отключается. Однако в отличие от обычных систем, можно вывести один или несколько датчиков наружу. Тогда умное устройство срабатывает на опережение — при понижении температуры окружающей среды, котел активируется и прогревает помещение ещё до того, как оно остынет. Таким образом, устройство работает очень гибко и адаптируется под условия окружающей среды.

Управлять котлом можно следующими способами:

1. Модуль управления (например, Vitotronic для газовых или Logamatic для твердотопливных котлов Viessmann). Функционал подобных систем представлен режимами: «холод» (нагрев теплоносителя и ГВС), «тепло» (применение только подогрева воды), «дежурный» (контролирует температуру, предотвращая замерзание системы). Модуль управления считывает информацию с датчиков и регулируется термостатом.

2. Программируемый термостат (Ecobee, Tado, Honeywell). Этот вариант подходит для тех обитателей, которые бывают дома периодически и хотят сэкономить. Термостат настраивают на определенные часы и интенсивность работы. При отсутствии жильцов система отопления будет работать в минимальном режиме, а ночью — выключаться везде, кроме спален. К термостату иногда прилагаются датчики движения. Они активируют отопление как только в дом кто-то входит. При этом выбирается режим «интенсив». Таким девайсом можно управлять по Wi-Fi.

3. GSM-управление. Этот тип управления больше подходит для координации действий нескольких устройств, включая ИК-обогреватели, конвекторы и иные распределённые отопительные установки. Такие системы лучше подходят для теплиц, гаражей, небольших производственных помещений и пр. Для поддержания температуры используют GSM-термометры, обмен данными с которыми осуществляется после отправки SMS. В случае аварийной ситуации установки отправляют тревожное сообщение. Продвинутые версии GSM-контроллеров также сообщают об уровне теплоносителя, давлении в системе, расходе энергии.

Обвязка с системой отопления

Настенные модели электрических котлов со встроенной группой безопасности, которые предусматривают эксплуатацию в системах отопления закрытого типа с принудительной циркуляцией, подключаются за счет соединения подающего и обратного трубопроводов с соответствующими патрубками теплосилового агрегата.

Электрокотел с ТЭНом, который не оборудован расширительным баком и насосом, подключается по следующей схеме:

• расширительный бак устанавливается на прямом выходном участке подающего трубопровода, после него врезается отсекающий кран с шаровым механизмом;
• насос и грязевик можно установить как на подаче, так и на обратке;
• трубопровод подпитки врезают в магистраль обратного направления.

По аналогичной схеме подключают электродный/индукционный теплосиловой агрегат к отопительной системе закрытого типа с мембранным расширительным баком.

Особенности расположения обвязки котельного оборудования

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды,
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя,
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Правило границы 4 и 6

Для того, чтобы определиться, чем лучше отапливать дом, будет очень важно знать размеры дома, а точнее, количество необходимых отопительных приборов по всему периметру дома. Эксперты смогли установить достаточно четкие границы

Если дом совсем небольшой и ему необходимо всего 4 отопительных прибора, то нет никакого смысла устанавливать электрокотел и радиаторную сеть. В таком доме будет гораздо легче и проще будет установить электроконвекторы. Если дом достаточно большой и ему необходимо уже 6 отопительных приборов, то эксперты однозначно рекомендуют приобретать электрический котел. Достаточно сложная ситуация возникает, если вашему дому будет достаточно 5 отопительных приборов. Ведь в таком случае вы можете выбрать для себя и тот, и другой вариант.

Решение для майнеров

Если вы смогли купить майнеры, то у вас дома уже фактически находится готовый электрокотел. При этом большинство майнеров используют штатное воздушное охлаждение, что накладывает некоторые ограничения на возможность утилизации выделяемого устройствами тепла.

Для тех, кто хочет рационально использовать тепло от работающих GPU, ASIC или FPGA, у компании BiXBiT есть готовое инфраструктурное решение с КПД 95-98%. При погружении вычислительных устройств в жидкость-диэлектрик тепло равномерно отводится от всех элементов, а не только самых горячих. Это попутно позволяет разогнать устройства примерно на 20-50% по сравнению со штатными характеристиками. Но это ещё и готовый смарт-котёл для отопления (в том числе и теплых полов) и горячего водоснабжения.

Каждый элемент нашего устройства: ячейка, стойка или контейнер, представляет собой программно-аппаратную единицу, связывающую все задействованные устройства в единый автономный комплекс. Его можно интегрировать как в новую, так и в существующую схему жизнеобеспечения здания. При этом возможны несколько вариантов комплектации установки:

1. Диэлектрик — иммерсионная жидкость COOLANT, охлаждающая жидкость — проточная вода. Оборудование погружается в диэлектрический теплоноситель, верхний слой которого, самый горячий, при нагреве подается в теплообменник. Там он отдает тепло воде, которая на выходе разогревается до 50ºC. Градирня в этом случае не монтируется, но тепло должно утилизироваться постоянно и в 100%-ном объеме. Майнинг оборудование, отметим, работает в режиме 24/7, поэтому тепло будет поступать постоянно. Вариант подойдет для теплиц и промышленных объектов, работающих посменно.

2. Диэлектрик — иммерсионная жидкость COOLANT, замкнутый контур, дополнительная опция — градирня. Здесь предусмотрено всё: ванна для майнинга, охлаждение проточной водой или хладагентом в замкнутом контуре, полная и частичная утилизация тепла. По исполнению вариант отличается тем, что хладагент циркулирует по замкнутому внешнему контуру. Нагрев воды на выходе достигает 65ºC. Решение подойдет для обитателей частных домов, которым периодически нужно тепло и ГВС.

Каркас для майнинг фермы можно подключить к источнику проточной воды с температурой на входе 15°C, а на выходе получать нагретую до 50-65°C воду. Расход воды при этом составит около 1 куб.м в час (около 15 л/мин) с теплоотводом до 40 кВт. Этого более чем достаточно для отопления и водоснабжения большого коттеджа и производственного здания.

Более подробную консультацию по подключению имеющегося оборудования к системе отопления вы можете получить у наших специалистов. Заходите на сайт bixbit.io и получайте самые выгодные предложения!

Самые лучшие и нужные новости в нашем телеграм-канале!

Особенности расположения обвязки котельного оборудования

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

• к розетке подключают приборы мощностью до 3,5 кВт,
• силовые приборы мощностью до 7 кВт подключают к распределительному щитку,
• котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

1. Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
2. Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
3. Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.
