Дымоходы для газового котла в частном доме: разновидности и особенности устройства

Общие критерии

Совокупные требования к дымоходным трубам для газовых котлов таковы:

1. Участки конструкции должны иметь уклон не более 30 градусов.
2. Предельная длина любого ответвления в сторону – 1 м.
3. Отсутствие уступов и поперечных сечений.
4. Предельное число колен – 3.
5. Разрешённый радиус закруглённой части не уступает диаметру задействованной трубы для устранения дыма.
6. Наличие ревизионного люка на поворотах. Через него сбрасывается конденсат, и очищается система.
7. Если форма дымохода прямоугольная, то одна его сторона должна по ширине вдвое превосходить вторую сторону, т.е не допускается вытянутая конфигурация изделия.
8. Обустройство капельника и ревизии в нижней части трубы.
9. Исключены любые прогибы составляющих конструкции.
10. Если дымоотвод увеличивается, одно конструкционное звено нанизывается на второе хотя бы на половину диаметра трубы.
11. Отсутствие зазоров между компонентами конструкции.
12. Не допускаются стыки в тех местах, где труба проходит перегородки и перекрытия. Здесь должна быть мощная теплоизоляция.
13. Все составляющие системы соединяются очень плотно.
14. Минимальной возможный наклон трубы по отношению к котлу составляет 0,01 градуса.
15. Отсутствие неровностей и шероховатостей на внутренних стенках трубы.
16. Горизонтальные элементы дымохода должны иметь общую длину не более 3 м для возводящихся строений и 6 м для построенных домов.
17. Минимальная дистанция, отделяющая трубу от поверхностей из легко загорающихся материалов, составляет 25 см, из невоспламеняющихся – 5 см.

Отдельным вопросом является высота установки дымовой трубы по отношению к коньковому элементу кровли. Здесь есть такие варианты:

1. При наличии горизонтального отдаления от конька более 3 м труба ставится выше абстрактной линии, проложенной вниз от него к горизонту под уклоном в 10 градусов.
2. При нахождении дымохода в 1,5 – 3 м от конька, труба располагается на одном уровне с ним (коньком).
3. При показателях горизонтального отдаления не более 1,5 м, трубу необходимо ставить минимум в 50 см от конька.

Дымоотвод должен превосходить прилегающую зону крыши минимум на полметра. При наличии плоской кровли этот параметр развивается до 2 м.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного  диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

• первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
• диаметр внутри конструкции зависит от разновидности газового оборудования;
• при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
• для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Watch this video on YouTube

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

• труба состоит из отдельных элементов, которые соединены специальной мастикой;
• утеплитель выполняется из минеральной ваты;
• кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

• повышение производительности системы отопления;
• полная безопасность;
• если  размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
• для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Watch this video on YouTube

Расчёт высоты и размер сечения

Чтобы работа была устойчивой, следует правильно выдержать высоту конструкции, для этого существуют нормативные документы, которые нужно соблюдать. Высота, которая требуется, ведёт к естественной вытяжке дыма изнутри.

Расчёт сечения дымоходной конструкции можно получить из расчётов: когда объём расхода топлива нужно разделить на скорость газов. Существуют ещё формы сечения: круглые и прямоугольные.

Применяются оба типа, но если смотреть по законам физики, когда при движении газа вверх нет препятствий, он быстрее движется. Отсюда круглое сечение наиболее выгодный вариант, даже шероховатость внутри, создают препятствия. Поэтому, при квадратном сечении, в углах собирается сажа и надо регулярно делать чистку.

Делая сборку дымохода, следует учитывать сечение патрубка. Труба внешняя должна быть такого же размера.

Условия надёжной работы

Для того чтобы система дымоудаления работала максимально эффективно, необходимо учесть все возможные факторы, которые могут препятствовать идеальной работе твердотопливного котла и правильной циркуляции внутри такого устройства:

Диаметр – один из важнейших параметров, который учитывается при возведении системы отвода отработанных газов. Площадь сечения патрубка твердотопливного котла должна совпадать с сечением дымохода. Идеальная форма – круг, при этом внутренний диаметр должен быть максимально ровным. Даже незначительные выступы внутри способны значительно снизить поток горячих газов и уменьшить тягу.

Высота – этот параметр может быть различным и зависит, прежде всего, от мощности твердотопливного котла. Менее 5 метров высотой дымоход не может быть установлен по правилам.

Для точного расчёта высоты трубы котла, используются сложные формулы, усреднённые показатели для котлов различной мощности приведены ниже:

Мощность (кВт)	Диаметр (мм)	Высота (м)
18	130	7
28	150	8
45	150	9
65	200	10
90	250	11

Чем больше мощность твердотопливного котла, тем выше дымоход, сечение также увеличивается пропорционально мощности котла.

Материал – труба может быть изготовлена из различных материалов, но наиболее подходящими для этой цели является нержавеющая сталь, кирпич и асбестовые трубы:

• Нержавеющая сталь – система дымоудаления из такого материала очень удобна для монтажа. Такие системы представляют собой конструктор из нержавеющей трубы, который собирается после того, как котёл будет установлен.
• Кирпич – материал, который используется для таких целей уже многие годы. Такой материал подходит и для дымохода твердотопливного котла. Недостатком кирпичной системы дымоудаления является его высокая стоимость, процесс монтажа занимает очень много времени.
• Асбестовая труба – дымоход из этого материала идеален в том случае, когда необходимо проложить трубу через перекрытия и крышу строения. Асбест является пожаробезопасным материалом, но имеет существенный недостаток – высокий вес.
• Утепление – такая процедура необходима , чтобы избежать чрезмерного образования конденсата внутри металлической трубы. Обычно комплекты из нержавеющей стали, которые продаются на рынке, имеют двойную конструкцию, заполненную между слоями металла специальным жаропрочным утеплителем. Самостоятельно можно утеплить стальную трубу с помощью кирпичной кладки, внутри которой помещается дымоходная труба. Внутри помещения утеплять металлическую трубу нет необходимости.
• Изгибы – при монтаже трубы в независимости от материала, из которого он изготовлен, используется не более 3 изгибов. Если система дымоудаления, будет иметь большее количество искривлений, то значительно снизится тяга, и скорость движения газов по трубе.

Разновидности дымоходов

Если соблюдение каждой нормы пожарной безопасности обязательно, то в предпочтениях материалов домовладелец имеет больше свободы выбора. Из чего вы планируете изготовить дымоходную систему и какого типа, решать только вам. Какие же бывают варианты?

Общее устройство

• • У дымоходной конструкции (за исключением кирпичных вариантов) обязательно присутствуют составляющие:
  • отводы;
  • конусообразный наконечник;

Ряд специалистов категорически не приветствуют установку конусообразных наконечников на окончании выводной трубы по той причине, что увеличивается риск возврата конденсата обратно в трубу.

• ревизионный тройник с нижним штуцером для удаления внутреннего конденсата;
• проходные патрубки;
• соединительные патрубки (переходники);
• трубы разной длины в необходимом количестве.

Кирпичный

• Сразу отметим, что это наиболее устаревший, мало актуальный вариант на сегодняшний день. И вот почему:
• требуется слишком много усилий и времени на монтаж;
• удачно реализовать проект под силу только с привлечением специалистов;
• при малейшей ошибке весьма проблематично демонтировать и сделать конструкцию заново;
• внутренняя поверхность быстро зарастает сажей, что замедляет вывод угарного газа наружу.

Кирпичные дымоходные конструкции оптимальны не в частных домах, а в более крупных зданиях (сельских мини-гостиницах, банно-прачечных комбинатах и т. п.). Предпочтительны для твердотопливных, а не газовых котлов.

«Сэндвич» из нержавеющей стали

• Нержавеющие конструкции для дымоотвода имеют массу достоинств и удобств:
• относительно доступны по финансам и просты в монтаже;
• предназначен для внешней установки, если нет возможности сконструировать дымоход внутри здания. Крепится непосредственно к стене снаружи;
• соединительные швы высокогерметичны;
• в продаже есть масса деталей, из которых легко собрать конструкцию любой, даже самой сложной конфигурации с массой изгибов и поворотов;
• трехслойная труба не боится температурных перепадов (внешний и внутренний слои — металлические, средний — теплоизолирующая минвата);
• внутренняя поверхность идеально гладкая;
• за счет теплоизолятора быстро прогревается внутренняя труба. Как результат, возникает естественная стабильная тяга, продукты сгорания выводятся наружу без затруднений;
• длительный срок службы.

Опытные монтажники знают, как правильно выбрать трубу, чтобы исключить образование конденсата внутри трубы.

Коаксиальный через стену

• Особенности:
• применяется совместно с настенными котлами;
• камера сгорания котла должна быть закрытого типа;
• через одно и то же отверстие в стене осуществляется сразу две операции — поступление воздуха извне для забора сгоревшего газа и вывод на улицу;
• нет необходимости сооружать для газового котла вентиляционную систему.

При сильных морозах есть риск переохлаждения внутренней трубы. Следите за тем, чтобы этого не происходило. Иначе застывший конденсат забьет проход, автоматика отреагирует и котел отключится.

Керамический дымоход

• Один из самых популярных типов дымоходных конструкций:
• финансовая доступность;
• относительная простота монтажа;
• весь процесс легко осуществить своими руками, действуя по инструкциям;
• труба выводится через крышу;
• высокий теплоизоляционный уровень (минвата внутри, керамзитобетон снаружи, керамика внутри).

Некоторую трудность представляет собой работа по стыковке. Нужно использовать клеящую кислотостойкую мастику высокого качества.

Также на рынке можно найти керамические гильзы с квадратным сечением (такой дымоход отлично впишется в кирпичную кладку стены частного дома). Обычно в каталогах они представлены на фото в разрезе, чтобы лучше было видно сечение.

Из чего лучше сделать дымоход для котла на газе

Как уже было сказано выше, дымоход должен быть изготовлен из негорючих материалов. Поэтому производители предлагают достаточно широкий ассортимент этого изделия из разных материалов.

1. Кирпичный. У него большая механическая прочность, кирпич долго держит тепло. Из недостатков: можно собрать только прямоугольную форму, которая неидеальна для газовых потоков. К тому же поверхность дымохода пористая, негладкая, что отражается на скорости движения отводящих газов. А значит, происходит снижение тяги. Сюда же надо добавить сложность монтажа, большой удельный вес и большие проблемы с обслуживанием.
2. Стальные. Это модульная система дымоудаления газовых котлов, то есть, дымоход собирается из нескольких частей. Материал изготовления – кислостойкая нержавеющая сталь толщиною 0,6-1 мм. Достоинств у этой разновидности много: небольшой удельный вес, невысокая цена, простота монтажа и обслуживания, гладкая внутренняя поверхность, высокая коррозионная стойкость. Единственный минус – такую систему дымоудаления надо обязательно утеплять. К этой разновидности можно отнести гофрированные трубы и сэндвич модификации.
3. Керамические. По сути, это комбинация из нескольких материалов: сам дымоход, изготовленный из жаропрочной керамики, утеплитель в виде мата из негорючего материала и защитный канал из ячеистого бетона. Этот вариант металлическому не уступает.
4. Асбоцементные. В принципе, неплохой дешевый вариант, но у него два достаточно серьезных недостатка: низкая механическая прочность и невозможность создания отводящих контуров.
5. Полимерные. Их чаще всего используют, если надо отводить топочные газы с низкой температурой. В других системах дымоудаления их не применяют.

Подводя итог, можно отметить, что наилучшим вариантом сегодня является дымоход из нержавейки и керамическая модель.

Установка коаксиального дымохода

Сборные элементы коаксиальной трубы

У таких систем есть жёсткие ограничения по длине – обычно это одного до четырёх метров, в редких случаях при напольном котле этот размер может быть до шести метров. Если труба более двух метров, то нужна принудительная вентиляция для забора воздуха, чтобы преодолеть сопротивление длины дымохода. Рекомендуется выводить за стену не более 30 см, но при обрезании надо учитывать, что внутренняя труба должна быть на 2-3 см длиннее наружной – это регулирует тягу.

При двухтрубной вертикальной установке длина может в некоторых случаях достигать 30 м, что снижает тягу, поэтому вентилятор нужен обязательно, чтобы закачивать воздух. Но некоторые агрегаты оборудованы вытяжкой и могут самостоятельно закачивать кислород с улицы. Для выброса сгоревших газов принудительная тяга не нужна, так как тёплый дым поднимается вверх произвольно. На фото вверху показаны элементы, из которых состоит коаксиальный дымоход. При покупке можете просто проверить, всё ли вам дали, так как найти запчасти по отдельности проблематично.

Пошаговая инструкция по сооружению дымоотводящей системы

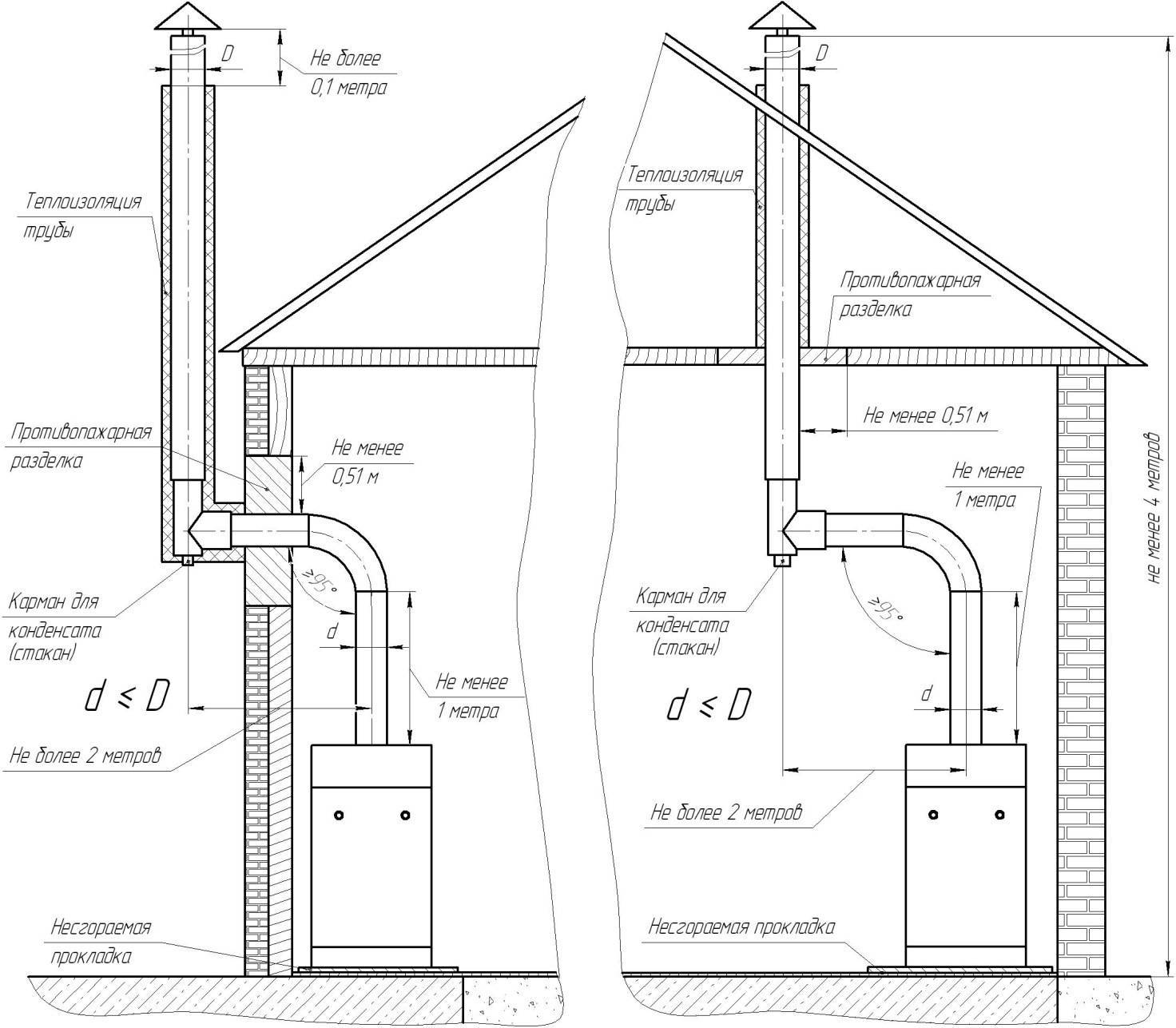

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Принцип работы дымоотвода

Как и в любой системе отопления, дымоотвод для газового котла нужен для того, чтобы выбрасывать в атмосферу продукты горения и поставлять свежий воздух для полного сгорания топлива. Как он работает: в соответствии с законом физики, по которому легкий теплый воздух стремится вверх, холодный оседает внизу. Тяга в дымоходе появляется из-за разницы температур: горячих газов в трубе и холодного воздуха снаружи.

Если дымоход правильно смонтирован, он не только безопасен, он улучшает качество работы котла и повышает его КПД, делает микроклимат в доме более комфортным.

Дымоотвод для газового котла – сложная конструкция, в состав которой входят:

• Дымовыводящая труба;
• Переходник, который соединяет трубу и патрубок котла;
• Патрубок для перехода дымоотвода через стену, перекрытие, крышу;
• Крепежные элементы;
• Конденсатосборник;
• Тройник со штуцером, необходимы для слива конденсата;
• Отводы.

Это основная комплектация, могут быть разные вариации.

Виды материалов

По данному критерию дымоходы могут быть:

1. Кирпичными.
2. Керамическими.
3. Стальными.
4. Комбинационными.

Кирпичный вариант сегодня считается архаизмом. Его крайне сложно и дорого сооружать и обслуживать.

А самой востребованной конструкцией сегодня является «сэндвич». Её плюсы таковы:

1. Мощная стойкость к агрессивным факторам и механическим воздействиям.
2. Простая структура. В конструкцию входят две трубы разного диаметра. Одна помещается во вторую. Зазор между ними заполняется базальтовой ватой. По сути это тот же коаксиальный вариант.

В частных домах сегодня нередко ставят керамические модели. Они популярны за счёт своих сильных сторон:

1. Надёжность.
2. Простота устройства.
3. Лёгкость монтажа.
4. Приемлемые ценники.

Данный дымоход состоит из керамической трубы, покрытой теплоизоляцией (чаще всего – минеральной ватой) и помещённой в короб из керамзитобетона.

Шахта дымохода из огнеупорного кирпича

Такая конструкция популярна, так как главными достоинствами являются дешевизна, хорошая прочность материала и термостойкость. К тому же такой дымоход не сложно ремонтировать.

ВАЖНО! На трубе всегда ставят так называемый дефлектор. Это крышка, колпак, который не дает осадкам попадать в жерло трубы

Из недостатков самыми главными являются гигроскопичность кирпича, тяжесть самой конструкции (это значит, необходимо будет устанавливать дополнительный фундамент), и сложность при монтаже.

Оцинкованная труба для газового котла

На данный момент на рынке газового оборудования круглая оцинкованная труба самая оптимальная конструкция, так как она очень устойчива и легко переносит механические нагрузки.

Строение по типу «Сэндвич» – одну тубу вставляют в другую, в качестве прокладки используют базальтовую вату.

Коаксиальный дымоход для газового котла

Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.

Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.

Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе

Дымоотводный канал из керамического материала

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блока

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Варианты газоходов для загородного дома

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

• трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
• канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
• керамические утепленные системы типа Schiedel;
• кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
• то же, с внутренним полимерным рукавом типа FuranFlex.

Устройство трехслойного сэндвича для дымоудаления

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

1. Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
2. Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
3. Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
4. По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.

Обычная железная труба, утепленная негорючей каолиновой ватой

Рекомендации по выбору

Поскольку мы изначально взялись установить в частном доме недорогой вариант дымохода, подходящий для монтажа своими руками, рекомендуем использовать сэндвич трубы из нержавейки. Установка других типов труб сопряжена со следующими трудностями:

1. Асбестовые и толстостенные стальные трубы тяжелы, что усложняет ведение работ. Вдобавок наружную часть придется обшивать утеплителем и листовым металлом. Стоимость и длительность строительства однозначно превысит сборку сэндвича.
2. Керамические дымоходы для газовых котлов – лучший выбор, если застройщик располагает средствами. Системы типа Schiedel UNI надежны и долговечны, но слишком дороги и среднестатистическому домовладельцу недоступны.
3. Нержавеющие и полимерные вставки применяются для реконструкции – гильзования существующих кирпичных каналов, возведенных ранее по старым проектам. Специально городить такую конструкцию невыгодно и бессмысленно.

Вариант газохода с керамической вставкой

Турбированный газовый котел тоже можно присоединить к обычному вертикальному дымоходу, организовав подачу наружного воздуха по отдельной трубе. Техническое решение стоит внедрять, когда в частном доме уже сделан газоходный канал, выведенный на крышу. В остальных случаях монтируется коаксиальная труба (изображена на фото) – это наиболее экономный и правильный вариант.

Заслуживает внимания последний, самый дешевый способ возведения дымоотвода: сделать сэндвич для газового котла своими руками. Берется нержавеющая труба, оборачивается базальтовой ватой нужной толщины и обшивается кровельной оцинковкой. Практическая реализация данного решения показана на видео:

Watch this video on YouTube

Дымоход твердотопливного котла

Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.

Твердотопливным котлам подойдут такие типы дымоходов:

• нержавейка трехслойная (сэндвич);
• одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
• керамика.

Кирпичный газоход прямоугольного сечения 270 х 140 мм гильзуется овальной нержавеющей трубой

Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.
