Дымоход для газового котла: устройство, конструкция, диаметр

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами

По дыму– металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату– металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Коаксиальный дымоход для газовых котлов: плюсы и минусы

Экология потребления. Усадьба: Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения отопительных систем. Изучим особенности данного вида дымоходов, его достоинства и недостатки.

Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения отопительных систем. Изучим особенности данного вида дымоходов, его достоинства и недостатки.

В целом понятие «коаксиальный» используется далеко не только для дымоходов. Так обозначают все конструкции, которые состоят из предметов, располагающихся вдоль единой оси. Существуют, например, коаксиальные кабели, у которых имеется экран и центральный проводник, расположенные соосно, но разделённые воздушным промежутком или изоляцией.

В случае с дымоходом коаксиальным называется канал, который состоит из нескольких труб различного сечения. Коаксиальный дымоход — это канал для отвода газов внутри внешнего контура. Разделены эти два канала теплозащитным слоем. При этом, благодаря специальным перемычкам, расстояние между двумя трубами коаксиального дымохода будет одинаковым по всей длине. Такую схему упрощённо можно назвать «труба в трубе».

Благодаря такой слоёной конструкции коаксиальный дымоход выполняет сразу две функции:

1. По внешней трубе поступает свежий воздух, который необходим, чтобы поддерживать горение.
2. По внутренней трубе продукты горения выводятся наружу.

Важно! Коаксиальные дымоходы используются для газовых котлов, конвекторов и радиаторов, при работе которых воздух для горения поступает с улицы, а не из помещения. Для отопительных систем на твёрдом топливе данный вид дымоходов не применяется. К преимуществам коаксиального дымохода относятся:

К преимуществам коаксиального дымохода относятся:

• Минимизация потери тепла. Холодный воздух с улицы поступает по трубе, в которой находятся продукты горения с высокой температурой. Проходя по каналу, воздух с улицы успевает нагреться, становится тёплым, что снижает потери тепла в магистрали.
• В помещении, где установлен котёл, будет достаточно воздуха, не будет дискомфорта — дымоход будет выполнять функции вентилятора.
• Монтировать коаксиальную трубу можно и вертикально, и горизонтально, установить в несущей стене, вывести через кровлю.

Важно! Вертикальные коаксиальные дымоходы заметно более дорогие, у них большая протяжённость каналов. Поэтому горизонтальные популярнее

• Есть возможность подобрать оптимально подходящие размеры дымохода и его мощность.
• Нагревание холодного воздуха с улицы не только уменьшает потери тепла, но и увеличивает КПД котла. А чем выше КПД, тем лучше горит топливо, тем меньше вредных веществ, поступающих в атмосферу. К тому же уменьшается и сам расход топлива — прямая экономия для владельцев.
• Так как горячие продукты горения проходят по внутренней трубе, вся система становится намного более безопасной. Внешний слой — это холодный воздух с улицы, поэтому намного меньше риск пожара из-за перегрева дымохода.
• Собрать коаксиальный дымоход нетрудно своими руками.

Есть у коаксиальных дымоходов и минусы:

• Узкая область применения — только в котлах с закрытой камерой сгорания, газовых.
• Труба дымохода выделяется на фасаде здания, может выглядеть не слишком эстетично.
• При температурах ниже -10. -15 °C дымоход может обледенеть. Горячие газы успевают охладиться благодаря воздуху с улицы ещё внутри трубы, поэтому на морозе быстро появляется конденсат, сосульки, обледенение на оголовке дымохода. Бороться с этим явлением можно путём дополнительной теплоизоляции.

Самые долговечные коаксиальные дымоходы изготавливаются из высоколегированной стали. Существуют модели из нержавейки, пластика и алюминия, комбинированные, а также из оцинкованной стали. Простой коаксиальный дымоход диаметром 60/100 миллиметров стоит порядка 2000–3500 рублей. Однако могут понадобиться дополнительные колена, удлинители — всё зависит от того, как и где вы будете монтировать свой канал для отвода дыма, от необходимой длины, диаметра и наличия изгибов.

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Коаксиальный дымоход для газовых котлов: плюсы и минусы Экология потребления. Усадьба: Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения

Особенности конструкции разных типов дымоотводов

Выбранный материал определяет срок эксплуатации и эффективность всей отопительной системы здания.

Традиционные кирпичные дымоходы отличались огромным весом, сложностью возведения эксплуатации. Кроме того, шероховатость поверхности канала создавала дополнительное сопротивление потоку и снижала тягу на 15-40% относительно сладкого металлического или керамического канала такого же сечения. Создаваемые завихрения приводили к повышенному осаждению сажи и влаги и вели к более частым прочисткам.

Каналы из нержавеющих сплавов, обильно легированных молибденом, отличаются повышенной стойкостью к кислотам конденсата.

Если такой канал поместить внутрь другого канала, а промежуток между ними заполнить огнестойким термоизолятором, то эффективность такой сэндвич- системы только возрастет. Теплоизоляция защитит воздух помещений и строительные конструкции от перегрева, а сам канал- от излишнего перепада температур, ведущего к образованию конденсата.

Такая конструкция идеально подойдет для установки снаружи здания.

Крайне нежелательно подключение нескольких источников тепла к общему дымоходу. На такое решение иногда приходится идти при устройстве отопления в уже построенных зданиях.

При новом строительстве к каждому котлу, печи или камину следует предусмотреть отдельный дымоход. Это исключит возможность образования обратной тяги.

При реконструкции традиционных кирпичных дымоходов их часто используют в качестве канала для установки современных керамических или нержавеющих дымоотводов.

Проверка тяги в дымоходе после монтажа

Корректная и эффективная работа котла может протекать только при наличии хорошей тяги, которая создается профессионально выполненным газоходом.

Почти все современные модификации котлов оснащаются автоматической системой защиты, отключающей котел при низкой тяге в топке. Перед розжигом котла пользователь должен самостоятельно проверять наличие тяги, то можно выполнить следующими вариантами:

1. С применением анемометра — специальный измерительный прибор для измерения тяги в топке котла. Достаточный уровень тяги для безопасной работы котлоагрегата — от 2 до 30 Па.
2. С использованием спички или открытого пламени свечи. Ее подносят в окошко топочной камеры, пламя от свечи должно втягиваться в топку.
3. Кроме того в процессе обслуживания котла потребуется проводить проверку работоспособности датчика тяги. Для этого помещают рядом с датчиком небольшое зеркало. При нормально работающем устройстве поверхность зеркала не должна запотевать при включенном котле или колонке.

Варианты газоходов для загородного дома

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

• трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
• канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
• керамические утепленные системы типа Schiedel;
• кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
• то же, с внутренним полимерным рукавом типа FuranFlex.

Устройство трехслойного сэндвича для дымоудаления

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

1. Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
2. Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
3. Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
4. По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.

Обычная железная труба, утепленная негорючей каолиновой ватой

Рекомендации по выбору

Поскольку мы изначально взялись установить в частном доме недорогой вариант дымохода, подходящий для монтажа своими руками, рекомендуем использовать сэндвич трубы из нержавейки. Установка других типов труб сопряжена со следующими трудностями:

1. Асбестовые и толстостенные стальные трубы тяжелы, что усложняет ведение работ. Вдобавок наружную часть придется обшивать утеплителем и листовым металлом. Стоимость и длительность строительства однозначно превысит сборку сэндвича.
2. Керамические дымоходы для газовых котлов – лучший выбор, если застройщик располагает средствами. Системы типа Schiedel UNI надежны и долговечны, но слишком дороги и среднестатистическому домовладельцу недоступны.
3. Нержавеющие и полимерные вставки применяются для реконструкции – гильзования существующих кирпичных каналов, возведенных ранее по старым проектам. Специально городить такую конструкцию невыгодно и бессмысленно.

Вариант газохода с керамической вставкой

Турбированный газовый котел тоже можно присоединить к обычному вертикальному дымоходу, организовав подачу наружного воздуха по отдельной трубе. Техническое решение стоит внедрять, когда в частном доме уже сделан газоходный канал, выведенный на крышу. В остальных случаях монтируется коаксиальная труба (изображена на фото) – это наиболее экономный и правильный вариант.

Заслуживает внимания последний, самый дешевый способ возведения дымоотвода: сделать сэндвич для газового котла своими руками. Берется нержавеющая труба, оборачивается базальтовой ватой нужной толщины и обшивается кровельной оцинковкой. Практическая реализация данного решения показана на видео:

Watch this video on YouTube

Дымоход твердотопливного котла

Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.

Твердотопливным котлам подойдут такие типы дымоходов:

• нержавейка трехслойная (сэндвич);
• одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
• керамика.

Кирпичный газоход прямоугольного сечения 270 х 140 мм гильзуется овальной нержавеющей трубой

Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.

Правильный расчет параметров конструкции

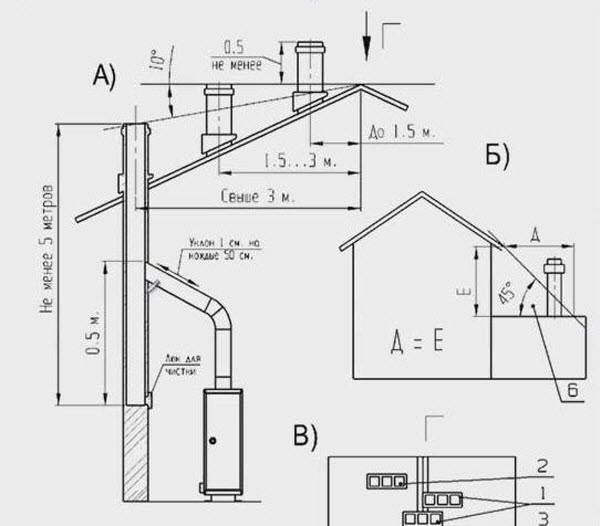

Прежде, чем приступить к установке конструкции, нужно сделать проект системы отопления. Для этого необходимо провести грамотный расчет дымохода. На сегодня существует два метода расчета параметров:

• Конструкционный;
• Проверочный.

Конструкционный расчет определяется, исходя из технического паспорта отопительного прибора, и устанавливает такие параметры, как:

• Высота;
• Диаметр;
• Материал;
• Скорость движения дымовых газов.

Проверочный расчет используется, когда дымоотвод уже существует и необходимо проверить его совместимость с отопительным прибором. Для вычисления таких параметров существует специальная формула:

F= (KxQ) / (4,19 ∙ √Н),

• где К — коэффициент, равен числу 0,02-0,03;
• Q — мощность отопительного прибора (этот показатель указывается в техническом паспорте прибора);
• H — высота дымовой трубы.

Устройство керамического дымохода

Далее полученный расчет сопоставляется с нормативными документами. Но стоит также учитывать, что размеры конструкции (высота, диаметр и сечение) зависят от места расположения и технических характеристик оборудования. В том случае, когда на один дымоход будет подключаться два отопительных прибора, необходимо делать расчет с учетом параметров обоих котлов. Неправильный расчет может повлиять не только на КПД отопительного прибора, но создать необратимые процессы во всей системе.

Назначение и устройство дымохода

Вне зависимости от типа отопления и особенностей конструкции дымохода он выполняет 3 важные функции:

• Он обеспечивает приток кислорода в систему для нормального горения газа с образованием углекислого газа (при недостатке воздуха образуется опасный угарный газ).
• Выводит все продукты горения:
• сажу;
• угарный газ;
• углекислый газ.
• Отводит конденсат – поскольку одним из продуктов горения является вода, нужно обязательно предусмотреть условия для ее удаления из системы, иначе материал труб со временем будет повреждаться, а тяга – ухудшаться.

Конструктивно дымоход может быть выполнен из традиционной кирпичной шахты или труб, вмонтированных в шахту либо идущих вдоль внешней стены дома. Материал трубы подбирается индивидуально, и в каждом случае есть свои преимущества и недостатки (подробнее – в соответствующем разделе).

Дымоход представляет собой систему газоотведения и подачи кислорода, состоящую из нескольких конструктивных элементов:

1. Отвод – угловая труба (под прямым углом), которая соединяется с котлом с помощью переходника.
2. Труба с заслонкой – ближайший к котлу элемент дымохода, который обязательно содержит заслонку: она не только регулирует приток воздуха в систему, но и перекрывает доступ осадков и ветра с улицы во время, когда котлом не пользуются.
3. Тройник – важный элемент, в который впадает труба с заслонкой. Он дает воздуху подниматься вверх, а конденсату (по сути – водяным парам) – охлаждаться и стекать вниз в специальную емкость, для которой заранее учитывается место.
4. Все остальные элементы представлены элементами трубы, которая фиксируется к поверхности шахты или стены дома с помощью кронштейнов и бандажа.
5. Верхняя, т.е. видимая часть трубы – оголовок с грибком в виде конуса, который препятствует попаданию осадков в систему.

Более подробно все конструктивные элементы и детали представлены на схеме (приведены также стандартные параметры).

Чтобы обеспечить наибольшую эффективность работы всей системы, нужно создать необходимые условия для хорошей тяги:

1. Правильно сконструировать конденсатосборник, чтобы влага не скапливалась в верхних частях трубы. Для этого прежде всего необходимо, чтобы диаметр тройника, в который входит отвод от котла, была достаточно большой: в 1,5 раза больше среднего диаметра всей конструкции.
2. Достаточный диаметр всего дымохода (он соответствует диаметру патрубка, выходящего от самого газового котла).
3. Регулярная чистка от сажи (подробнее – в соответствующем разделе).

Монтаж дымохода своими руками: пошаговая инструкция и видео

Монтаж дымохода осуществляется с учетом конкретного типа конструкции. Наиболее простой вариант – это установить стену на наружную поверхность стены.

Установка наружной конструкции

В этом случае технология (для сэндвич трубы) следующая:

1. Делаются необходимые разметки, в соответствии с техническими требованиями и нормами пожарной безопасности.

Далее в патрубок котла встраивается проходная труба, которая потом пройдет сквозь стену. Труба подбирается под диаметр патрубка, чтобы вся система была герметичной.

Прорезается соответствующее отверстие в стене.

Монтируется проем, и труба выводится наружу.

Далее монтируется тройник и заглушка для ревизии.

Тройник монтируется с помощью хомута, а опора для него сваривается из металлических держателей любой формы.

Далее дымоход наращивается за счет последовательного сцепления всех звеньев. Осуществляется их монтаж на заранее установленный кронштейн.

Последний этап работы – монтаж оголовка с грибком и усиление всей конструкции за счет крепежа хомутами. Они стягиваются толстой проволокой или с помощью болтов.

Установка внутренней конструкции: видео

Сэндвич труба нередко монтируется и внутри помещения. Тогда она выходи не через стену, а прямо через крышу, как показано на схемах.

Пошаговая инструкция представлена на видео.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста

При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Строение сендвич-трубы

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Виды конструкций дымоходов

Среди всех конструкций дымоходов можно выделить две большие группы:

1. Имеющие шахту непосредственно внутри стены. Такие сооружения проектируются заранее и представляют собой наиболее надежный вариант: в этом случае труба дымохода погружается и фиксируется непосредственно в шахте, благодаря чему она защищена от действия ветров, осадка и перепада температур.
2. С уличным выходом – т.е. труба дымохода пересекает толщу стены и идет непосредственно на улицу. В этом случае материал подвергается действию внешних факторов среды, но монтировать и чистить уличную трубу намного легче, чем шахту внутри дома.

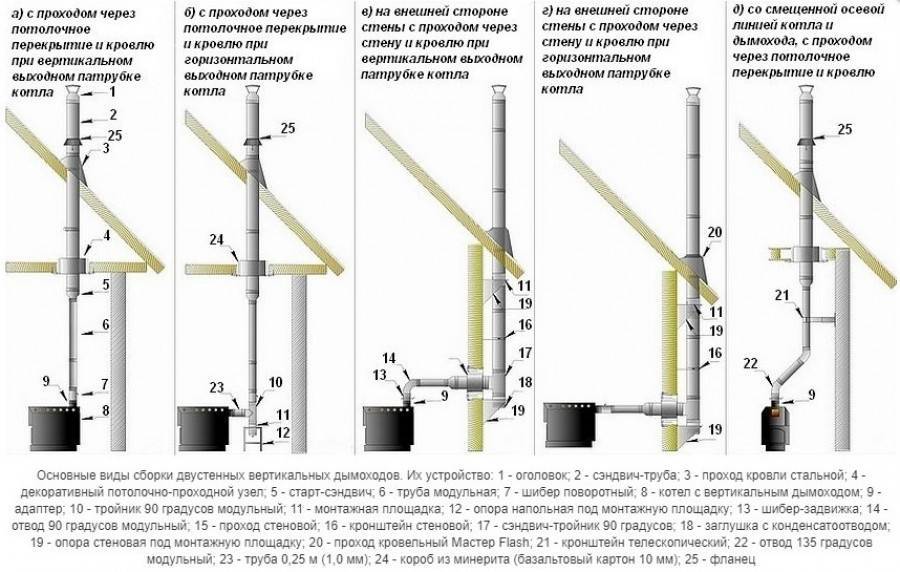

Схематично оба вида дымоходов представлены на рисунке.

Внутренняя конструкция чаще всего смотрится более эстетично, поскольку труба просто фиксируется в шахте. Снаружи выходит оголовок, который смотрится вполне уместно над крышей любого дома.

Если конструкция идет вдоль дома, следует дополнительно подумать над гармоничностью вида.

Наглядное сравнение плюсов и минусов обоих типов конструкции показано в таблице.

показатель сравнения	внутренняя конструкция	наружная конструкция
необходимость теплоизоляции	только наружная часть трубы и та, что проходит через неотапливаемый чердак	обязательна
пожарная безопасность	больше рисков	намного меньше рисков
риск попадания угарного газа в помещение	есть	нет
особенности монтажа	работы сложные	работы намного проще
количество составных элементов	больше	меньше
защищенность от внешней среды	высокая	низкая
эстетическая привлекательность	высокая	низкая

Сравнительный чертеж обеих конструкций показан на рисунке.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Какой дымоход лучше для газового котла?

Трубы для отведения продуктов сгорания газовых котлов могут выполняться из различных материалов. Монтаж отопительной коммуникации и дымохода требует соблюдения норм и правил строительства, так как неправильная установка этих конструкций может привести к аварийной ситуации. Сразу стоит сказать, что показатели температуры продуктов сгорания таких систем, как правило, не превышают отметки в 150 °C.

Однако даже в этом случае к выбору материала для дымоотводной коммуникации необходимо подходить со всей серьёзностью, так как продукты сгорания газа содержат в себе серную кислоту. Серная кислота — это агрессивное химическое соединение, которое разъедает стенки дымовыводящих каналов из различных материалов, будь то кирпич или нержавеющая сталь.

Следует обратить внимание на ещё один важный фактор — точку росы. Точка росы — это предел образования конденсата в дымоходе, останавливающий процесс горения в отопительном приборе

Такая точка возникает в том случае, если наблюдается разница между температурами внутри и снаружи дымовыводящего канала. Это приводит к образованию водяной пробки, которая препятствует удалению продуктов сгорания газового котла. Наиболее восприимчивы к такой проблеме кирпичные конструкции, так как они имеют шероховатые внутренние стенки, способствующие накоплению конденсата.

Оптимальный выбор для газового котла — это стальные или керамические дымоходы

В каналах, смонтированных из нержавеющей стали, возникновение водяной пробки маловероятно. То же самое касается керамических и асбестоцементных труб для дымоходов. Однако асбестоцементные трубы при нагреве выделяют вредные для человеческого здоровья вещества — канцерогены. Оптимальным вариантом для отвода продуктов сгорания отопительных приборов, перерабатывающих газ, считаются сэндвич трубы. Такие изделия состоят из двух труб и слоя теплоизолятора между ними.
