Обзор лучших моделей дровоколов
За последние несколько лет многие компании наладили выпуск различных моделей бытовых дровоколов различных видов и модификаций. Чаще всего в продаже можно встретить дровоколы производства двух компаний: Артмаш и СПРИНТ. Ниже представлен обзор нескольких моделей для решения различных задач.
Если необходимо колоть небольшие заготовки и требуется дровокол с электрическим приводом, питающийся от сети 220В, то для этого прекрасно подойдет дровокольный станок производства компании Артмаш с электрическим двигателем мощностью 2,2 л. с. и создаваемым усилием в 12 т.
При питающем напряжении в 380В и необходимостью колоть более крупные заготовки, следует обратить внимание на дровоколы СПРИНТ с двигателем в 3 л. с., если же мощность двигателя не играет принципиальной роли, то лучше рассмотреть модель компании Артмаш

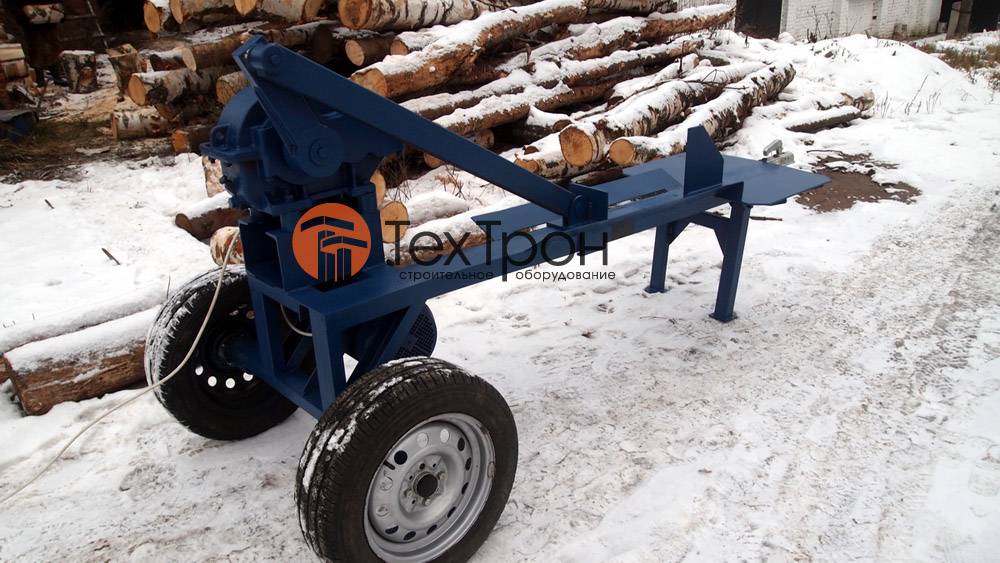

Дровокол реечный Артмаш 220 В
Тот же принцип действует для бензиновых и смешанных приводов. Практически все производители используют бензиновые двигатели в 6,5 л. с., при этом дровоколы СПРИНТ ориентированы на раскол более крупных заготовок, а для простых бытовых нужд больше подходят реечные дровоколы Артмаш.
Особенности функционирования
Конусный дровокол (винтовой колун) работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа и раскалывает ее на части
При работе с этим устройством необходимо соблюдать элементарную технику безопасности и проявлять особое внимание
Итак, самым простым вариантом дровокола является конструкция, состоящая из верхнего конуса и нижнего домкрата, а также уложенной набок П-образной рамы.
Установленный чурбан зажимается между конусной оснасткой и штоком домкрата. В результате конус, поступательно набирающий скорость, выполняет разделение древесины на части.
В случае изготовления более сложного варианта, который отличается высокой производительностью, нужно устанавливать двигатель, работающий от бензина или электричества. На его вал насаживается конусная оснастка, которая при медленном вращении (80-100 об/мин) ввинчивается в древесину и раскалывает ее.
С применением подобной схемы рубки дров обеспечивается безопасность человека, обслуживающего устройство. Главным недостатком этого оборудования считается невозможность раскола чурбаков из пород древесины, отличающихся переплетением волокон. Для рубки дуба и березы используют гидравлический дровокол, характеризующийся существенно большим усилием толкателя (3-7 тонн).
Требования к конусному дровоколу
Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации
Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле
Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов
- мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
- для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
- частота вращения конусного винта — не более 500 об/мин;
- станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
- вал конуса устанавливается на подшипниковых опорах;
- конус должен иметь упорную резьбу;
- при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
- во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.
Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.
Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания
Винтовой колун — что это такое?
Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров
Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.
Схема винтового дровокола
В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).
Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок
В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.
Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором
Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.
К достоинствам конусных дровоколов можно отнести:
- простоту конструкции;
- возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
- высокую производительность оборудования;
- низкую стоимость установки;
- эксплуатация агрегата не требует квалификации оператора.
К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.
Механизмы подачи бревна на расщепление
Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:
Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.
Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.
Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.
Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.
Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).
Винтовой электродровокол
Если брать именно электрический домашний дровокол, который можно изготовить своими руками, то этот вариант справедливо считается наиболее простым в сборке. Поэтому конструкция пользуется заслуженной популярностью.
Принцип работы сравнительно простой. Поленья будут раскалываться с помощью конусного винта, имеющего крупную упорную резьбу. Винт вкручивается в древесину, что способствует её раскалыванию на части.
Минусом считается энергозатратность устройства, поскольку работать агрегат будет за счёт электричества. Если сравнивать с ломом-колуном и пружинным дровоколом, то и изготавливать будет сложнее.
Конструктивно электрический винтовой дровокол состоит из:
- конусного винта с резьбой;
- электродвигателя;
- редуктора;
- цепи или ремня со шкивами.
Ещё один большой минус — это повышенная травмоопасность дровокола. Так что работать с ним нужно предельно аккуратно.
Если крутящего момента окажется недостаточно, то винт может попросту заклинить в полене
Так что тут ещё важно грамотно подойти к выбору комплектующих для сборки
Многие рассматривают вариант дровокола из старой бензопилы. Но сама по себе бензопила необходима для заготовки поленьев. А потому разбирать и переделывать её в дровокол не лучшая идея.
Что же касается электрического винтового дровокола, то первостепенной задачей является обеспечение достаточного крутящего момента на винте. Тут можно рассмотреть несколько вариантов:
- Мощный двигатель. В основе конструкции будет лежать электромотор с высокой мощностью. Для таких задач потребуется двигатель примерно на 5-7 кВт. Минус в том, что электромотор будет довольно затратным в плане расхода электроэнергии. Зато обеспечит нужный уровень крутящего момента.
- Тяжёлый маховик. От большой массы тяжелее запускать мотор. Зато при таком подходе вероятность заклинивания конуса в дереве значительно ниже. Раскручиваясь, маховик обретает большую кинетическую энергию. Для остановки вращения необходимо серьёзное усилие. Если взять тяжёлый маховик, тогда будет достаточно установить двигатель на 2-3 кВт. Маховик монтируется на вал электромотора, а не в промежуточных валах цепи или ремня.
- Редуктор. Альтернативным решением будет применение редуктора, ременной или цепной передачи. Так можно снижать обороты на конусе, а также повышать крутящий момент. При этом цепная передача лучше, чем ременная. Хотя нельзя исключать вероятность пробуксовки со стороны звёздочки или цепи. Выгодным и рациональным решением будет стать электродвигатель малой мощности, но с высокими оборотами. Примерно 3000 об/мин. За счёт уменьшения оборотов редуктором или цепной передачей в 5 раз, параллельно в такой же степени будет увеличиваться крутящий момент на конусе дровокола.
Цепная и ременная передача подбираются так, чтобы конус совершал порядка 500-700 оборотов в минуту. Если обороты будут выше, то высока вероятность вырывания полена из рук. А это в значительной мере увеличивает травмоопасность дровокола.
Расстояние от стола до кончика конуса должно составлять 70-100 мм. Если сделать выше или ниже, это негативно отразится на качестве, эффективности и простоте колки дров.
Непосредственно под конусом приваривается пластина. Она нужна для того, чтобы полено не проворачивалось при подаче на рабочий вращающийся инструмент.
Работая с электрическим винтовым дровоколом, важно соблюдать несколько ключевых правил безопасности:
- не используйте перчатки, поскольку ткань может зацепиться за дровокол и затянуть руку;
- убедитесь, что с одежды не свисают никакие шнурки или ремни;
- установите на агрегат большую кнопку или педаль экстренной остановки;
- если это станок с маховиком, останавливаться должен не только мотор, но и сам вал;
- поленья подаются исключительно в вертикальном положении.
Не стоит игнорировать технику безопасности, поскольку дровокол такого типа относится к числу наиболее опасных устройств.

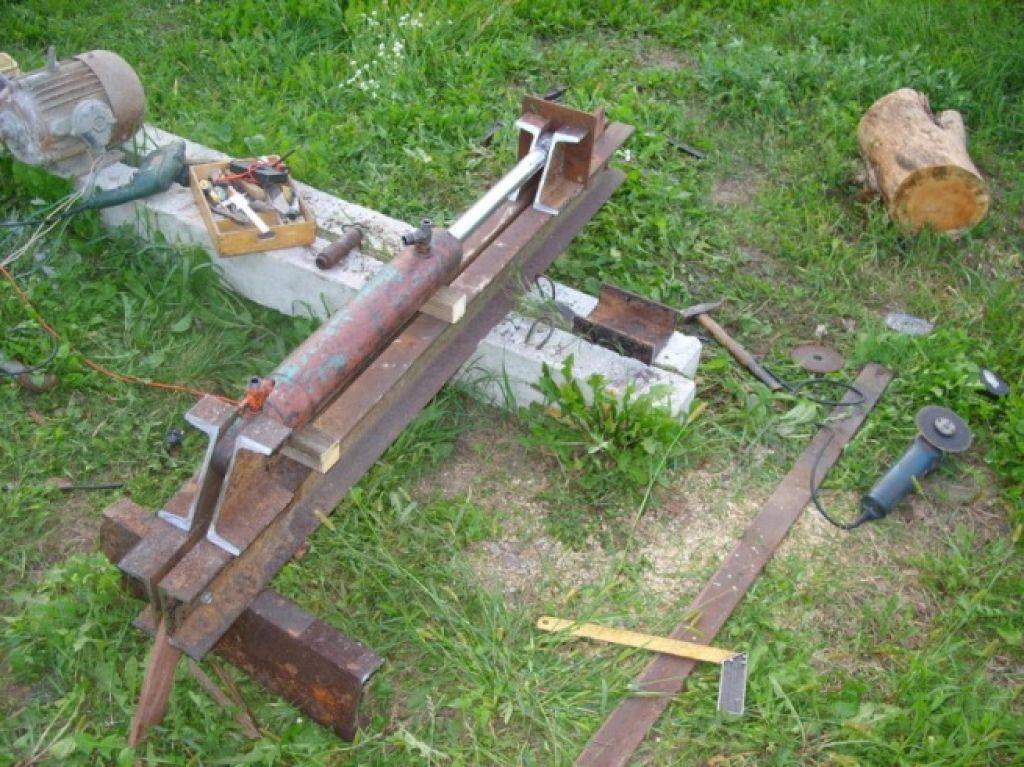

Изготовление гидравлического колуна
Для того чтобы изготовить гидравлический дровокол, нужно сначала разобрать устройство обычного конусного или винтового колуна. Этапы работ изготовления конусного колуна:
1.
В качестве основы для этого колуна можно взять прочный конус из стали с резьбой. Этот конус можно выточить самостоятельно при помощи токарного станка, а после этого на нем следует сделать резьбу.
2.
Двигаться часть конуса будет за счет электрического двигателя.
3.
После этого конус следует насадить на вал с подшипниками и зафиксировать штифтом, который позволит убирать конус с вала, если это будет нужно.
4.
В конце всех работ между двигателем и валом нужно установить распорку из труб и гаек, за счет которой в дальнейшем будет натягиваться цепь.
5.
Самодельное устройство можно включать и пробовать в действии. При включении конус будет вращаться и вкручиваться в древесину, за счет этого дерево будет раскалываться на части.
Теперь следует перейти к сборке более сложного инструмента – гидравлического дровокола. Для начала рассмотрим схему сборки простого прибора:
1.
Первым делом нужно взять вертикальную раму и на нее нижней стороне установить домкрат автомобильного типа.
2.
В качестве ножа будет использоваться конусный клин.
3.
Подводка клина к древесине будет осуществляться за счет винта в центральной части. После винта будет осуществляться работа домкрата.
4.
Поскольку верхняя сторона у вертикальной рамы разъемная, можно колоть дрова разных размеров.
Есть и более тяжелая конструкция колуна гидравлического вида. Она состоит из домкрата гидравлического типа, который установлен на станине стационарного типа. Все же для этой работы требуются профессиональные знания и опыт, поэтому эти дровоколы не желательно делать самостоятельно в домашних условиях.
Для того, что при дальнейшем использовании дровокола не возникло определенных трудностей и проблем, желательно воспользоваться следующими советами:
если вы сделали или купили колун на основе электрического двигателя, то желательно учитывать мощность. Ее уровень должен составлять от 3 КВт и более;
если мощность будет хорошей, то двигатель сможет быстро привести в движение гидравлический насос, который в свою очередь раскрутит конус до необходимых оборотов. Благодаря этому раскалывание дров будет быстрым и удобным
Поэтому нужно брать во внимание уровень мощности двигателя;
обязательно при работе с дровоколом соблюдайте все правила безопасности, в противном случае можно получить повреждения; рычаги управления должны находиться на дальнем расстоянии от ножей;
не забывайте, что ножи острые, и они могут нанести серьезные раны;
желательно на колун установить защитное средство от непредвиденного запуска прибора.
Ну, вот в принципе и все. Оказывается, дровоколы это незаменимые помощники в домашнем хозяйстве. С помощью этих приборов можно быстро нарубить большое количество дров на зиму. А ведь при помощи топора это сделать очень сложно, да и долго, а сколько сил он отнимает, чего не скажешь о дровоколах.
Да и пользоваться ими не так уж и сложно. А если сделать этот прибор самостоятельно, то можно сэкономить приличную сумму денег.
Предлагаем Вам посмотреть видео о том, как сделать гидравлический дровокол своими руками:
Дровокол (его также называют станок для заготовки дров) представляет собой механизм, с помощью которого производится торцовка и механический раскол крупных чурок на мелкие поленья, которые удобно использовать в быту.
Достоинства такого изделия очевидны:
- это отличная замена тяжелого механического труда по рубке дров;
- устройство служит очень долго;
- механизм просто устроен – в нем нет сложных элементов, благодаря чему прост в обслуживании;
- механизм мобильный – его можно транспортировать в разные места.
Дровоколы с электроприводом
Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».
Винтовой (конусный)
Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.
Конусный дровокол ускоряет заготовку дров
Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.
Параметры конуса и резьбы
Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.
Чертеж с размерами конуса с резьбой для винтового дровокола
Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.
Винт для дровокола
Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.
Электромотор и редуктор
Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.
Дровокол с винтом, надетым непосредственно на коленвал
Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.
Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.
Понижающий редуктор для винтового дровокола
Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.
Где расположить мотор
Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.
Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь
Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.
Гидравлический дровокол
Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.
Устройство гидравлического колуна
Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».
Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу
При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
Разновидности дровоколов своими руками: варианты с фото и видео
Сделать дровокол в домашних условиях своими руками не составляет больших трудностей, если в распоряжении имеется необходимый инструмент и подручные материалы. Ниже представлен перечень различных вариантов дровоколов, на основании которых вы можете изготовить конструкцию самостоятельно.
Дровокол винтовой простейший, который состоит из двигателя и конусного бура. Бур посажен на вал электродвигателя
Важно учитывать одно условие — частота вращения вала двигателя должна быть не более 700 оборотов в минуту.
Дровокол электрический из редуктора — устройство ножевого типа, для изготовления которого понадобится редуктор, электромотор, а также сварочный аппарат и металлические детали. Фото такого устройства представлено ниже.
Из редуктора можно сделать другой тип дровокола
На выходной вал редуктора можно установить стальную пластину с ножом, которая вращается, и производится колка древесины. Такой вариант установки характеризуется простотой работы, но при этом он не безопасен в эксплуатации, и требует повышенного внимания и концентрации.
Изготовить самостоятельно можно ручной дровокол. Для этого понадобится автомобильная пружина, которая является основой конструкции. Сама установка изготавливается из металлического швеллера. На конец рабочей части приваривается режущий нож с утяжелителем и рукояткой.При использовании такой установки требуется прикладывание больших физических усилий. Схема такого устройства представлена ниже.
Различные варианты дровоколов в работе представлены ниже:
Реечный вариант из подручных средств.
Ручной пружинный агрегат в работе.
Ножевой дровокол из редуктора
Стоит обратить внимание на эту модель, сделанную своими руками. Отличается высокой производительностью и безопасностью эксплуатации
Какой вариант дровокола изготовить в домашних условиях, зависит от наличия соответствующих подручных средств. При наличии бензинового двигателя, можно изготовить автономную установку для эксплуатации в полевых условиях. В большинстве случаев для изготовления механических агрегатов требуется электрический мотор. При его отсутствии, рекомендуется рассмотреть варианты ручных установок.
Подводя итог, следует отметить, что вариантов изготовления дровоколов очень много, но какой выбрать для себя, зависит лишь от ваших возможностей и наличия соответствующих подручных средств.
Публикации по теме
Изготовление кожуха на болгарку для подключения пылесоса
Как просто быстро и легко сделать садовый измельчитель для веток и травы
Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание
Отрезной станок из болгарки как сделать самому
Особенности изделия
В хозяйстве дровокол всегда пригодится, его можно как купить в готовом виде, так и смастерить своими руками, используя подручные материалы. Готовые варианты усовершенствованы, здесь имеется ряд дополнительных функций, позволяющих за короткое время наколоть максимум дров.
Установок, работающих в автоматизированном формате, много. Это хорошо, ведь можно не тратить время на работу, а запустить машину, которая всё сделает сама. Специалисты выделяют несколько признаков, за которыми можно распределить механизмы на категории:
- По способу укладки бревен машины могут быть вертикальными и горизонтальными. Отвесные конструкции считаются более мощными и выносливыми, поскольку могут за короткий период обработать даже толстую колоду. Если же полена кривые или имеют на себе много неровностей, то лучше отдать предпочтение горизонтальному механизму.
- Максимальное количество укладываемых дров. В зависимости от этого критерия оборудование можно поделить на технику для домашнего применения и для промышленных масштабов.
- Типы привода. Для домашнего использования подойдёт станок с маленький мощностью электрического типа.
В данном видео рассмотрим гидравлический дровокол:
