Виды дренирующих элементов
По материалу изготовления дренирующий трубопровод может быть:
- керамическим;
- железобетонным;
- асбестоцементным;
- полимерным.
Трубы из первых трех материалов сейчас используются редко, так как обладают множеством недостатков:
- Они много весят. Поэтому их транспортировка и установка достаточно дороги. Монтировать систему приходится, применяя спецтехнику.
- Монтаж керамического, бетонного и асбестоцементного трубопровода осуществить так же сложно. Производят его только специалисты.
- У такой продукции сети невысокие эксплуатационные характеристики. Ее элементы в большинстве случаев не оснащены отверстиями. Перфорировать трубы приходится вручную. Вследствие этого они засоряются быстрей и их нужно регулярно чистить.
Назначение и особенности внешних фильтров
Закрепленный на наружной трубной оболочке фильтрующий материал выполняет несколько функций:
Дренаж. Так как структура геотекстильного фильтра имеет пористую поверхность, через его хорошо просачиваются водные стоки, препятствуя переполнению внутренней полости трубопровода.
Фильтрация. Мелкие ячейки фильтрующей оболочки удерживают крупные частицы и взвешенные примеси, обеспечивая дополнительную очистку сточных вод.
Защита от заиливания. Слой материала, расположенный между наружной трубной оболочкой и грунтом, препятствует их соприкосновению — тем самым любая возможность забивания выходных отверстий или прорезей землей сводится к минимуму.
Армирование. Толстый слой из пенопласта и кольца жесткости в системе из продукта LightRock, SoftRock укрепляют наружную трубную оболочку, позволяя увеличить глубину залегания и соответственно надежность системы дренажа.
Рис. 10 Иглопробивное и тканое геополотно — разновидности
Геотекстиль
Фильтраторы в виде сплошного полотна наиболее часто используют для покрытия дренажных труб снаружи. Они изготавливаются из сформованных в плотную массу полиэфирных или полипропиленовых нитей иглопробивным методом, при котором иглы с зазубринами, проходя сквозь слой, переплетают и скрепляют между собой волокна. Полученная структура в результате процесса свойлачивания, наряду с высокой плотностью, отлично пропускает воду, на рынке данная разновидность представлена отечественными брендами Дорнит, Тайпар, Сибур.
Также нетканый геотекстиль производят по технологии термообработки путем спекания отдельных волокон, в результате чего он обладает повышенной прочностью и выдерживает высокие нагрузки, продукт известен под брендом Технониколь.
Тканевые разновидности геотекстиля производят методом сплетения нитей или их спекания, иногда отдельные волокна пришиваются высокопрочной нитью по методике вязания с прошивкой. Данный продукт имеет поры большого размера и редко используется на трубных оболочках.
Рис. 11 Кокосовое волокно на трубной оболочке
Кокосовое волокно
Волокно производят из измельченной скорлупы кокосовых орехов и его последующей опрессовки. Оно укладывается более толстым слоем на трубную оболочку, чем геотекстиль, имеет высокую пропускную способность и обеспечивает, в отличие от синтетических тканей, лучшую фильтрацию.
Кокосовое волокно используют при работе в грунте с высокой влажностью и значительными объемами стоковых вод. Стоимость 1 погонного метра трубы с его включением в 4 раза выше (около 280 руб.), чем у продукта с геотекстильной наружной оболочкой.
Двойная оболочка (пенопласт — геотекстиль)
Традиционная система дренажа состоит из дренажной трубы, геотекстильной оболочки и щебня, выполняющего функции дополнительного фильтратора и отделения трубопровода от соприкосновения с грунтом, который вызывает забивание водоотводящих каналов.
Современные инновационные трубопроводы от SoftRock убрали из схемы одну из главных составляющих — щебень, передав его функции дополнительной внешней оболочке из пенополистирола (пенопласта). Его применение благодаря наличию специальных каналов увеличило объемы отвода сточных вод приблизительно на 40% и избавило пользователя от приобретения многотонных грузов щебня. К тому же монтаж дренажных систем существенно упростился, увеличилась его скорость, а отсутствие труда большого числа наемных рабочих и заказа специальной техники позволило сэкономить финансовые средства.
Рис. 12 Структура LightRock
Правила организации дренажной системы для отвода грунтовых вод
Вообще, дренажные системы делятся на две группы: для отвода грунтовых вод и для отвода атмосферных осадков. Последняя называется ливневкой. Она закладывается на небольшую глубину, и ее основная задача – вывести с участка дождевые осадки и воду таящего снега. Нередко ливневую канализацию делают в виде открытой системы, которая собой представляет траншеи, засыпанные щебнем.
Что касается дренажа для грунтовых вод, то это трубная система, заложенная ниже УГВ. Для этого определяется схема укладки, которая может быть кольцевой или в виде елочки. Последняя – это одна основная магистраль, к которой присоединяются под углом вспомогательные ветки.
Монтаж около фундамента дома
Если укладка дренажной трубы проводится вокруг дома, который уже возведен, то надо придерживать следующей технологии:
- Выкапывается траншей длиною не более 20 м вдоль фундамента.
- В нее закладывается трубная магистраль.
- Проводятся все защитные мероприятия.
- Производится засыпка траншеи грунтом.
- Выкапываются следующие 20 м.
- И проводятся монтажные работы на этом участке.
Эта технология позволяет не выкапывать траншеи по всему периметру фундамента, чтобы не ослабить его несущую способность.
Статья по теме:
Угол наклона дренажа
Самый важные показатель устройства системы водопонижения – уклон дренажных труб. Его величина – 5÷10 мм на один метр длины трубопровода. Угол наклона закладывается на стадии копки траншей. Их дно утрамбовывается и посыпается песком или мелким щебнем с гранулами до 20 мм. Именно в этом время и надо проводить выравнивание под необходимым углом.
Угол наклона дренажной системы
Последовательность укладки
Начинать монтаж дренажной системы можно с любой точки: или с конца у сборочного колодца, или от дома. Обычно мастера выбирают второй вариант потому, что при нем легко контролировать угол наклона трубных участков.
Если для сборки используются гибкие дрены, то они разматываются под необходимый размер с укладкой в подготовленные траншеи. При разветвлении магистрали или присоединении к другой ветке используются фитинги из того же материала, что и сами трубы.
Как только сборка системы будет закончена, все траншеи засыпаются грунтом. Это в том случае, если для сооружения дренажной системы были использованы изделия с фильтрационным слоем. Если были использованы трубный материал без геотекстиля или кокосового волокна, тогда поверх уложенной трубной разводки засыпается щебеночный слой толщиною 15÷20 см. При этом рекомендуется всю конструкцию заключить в геотекстильный слой.
Дренажная труба в траншее
Что такое дренажная система, какие виды дренажей сущесвуют?
Дренажные системы – разумное решение проблемы негативного влияния грунтовых и ливневых вод. – это инженерное решение, которое отводит и собирает подземные и отфильтрованные воды, которые накопились под землей, или под или рядом c любыми строениями. Если на участке переувлажненая почва, для нормального строительства и выращивания растений необходимо создание комплекса гидротехнических сооружений, которые будут способствовать отводу лишней воды. Данный комплекс представляет собой дренажную систему. Благодаря её работе предупреждается избыточное скопление поверхностных вод, а также устраняется процесс переувлажнение почвы. Для анализа необходимости дренажа нужно учесть гидрологические факторы. Дренажи деляться по видам на поверхностный дренаж, глубинный и вертикальный. Дренажная система – это широко разветвленная система дренажных труб, которые взаимосвязаны и расположенные вдоль или вокруг постройки, которую они защищают от влаги, или проложены по всей площади осушаемого участка. Вода, которая стекает по грунту, попадает в дренажную систему, и попадает в трубу. Труба в своих стенках имеет большое количество отверстий, диаметр которых составляет 1,5-5 мм. Отверстия сделаны почти на всей площади дренажной трубы, на небольшом расстоянии друг от друга. Как правило выполняют обратную засыпку дренажа для этого используют гравийный щебень и песок. Вода, которая была собранная дренажными трубами, поступает в водоприемник или в специальный водоприемный колодец, котрый так же является частью дренажной системы. Если применять дренажный колодец, то его нужно копать в самой низкой точке дренажа, можно учитывать особенности рельефа участка, но при незначительном перепаде высот, дренажный колодец может быть помещен в любой точке участка. Лишние почвенные воды (верховодка) могут навредить не только растениям сада, но и фундаменту дома, а также проложенным дорожкам и отмосткам. Большое количество воды может скапливаться в области фундамента здания. Замерзнув зимой скопившаяся вода может повредить фундамент или деформировать дорожки. Любые виды дренажа противостоят таким процессам. Качественно установленная система дренажа не дает возможности грунтовым водам подняться на высокий уровень к основанию дома.
Качественный сделанный дренаж наравне и совместно с гидроизоляцией, системой вентиляции защищает каждое подвал здания от повреждений, которые связанны с образованием плесени, мерзлотой и большой влажностью и подтоплением. Правильно сделанная дренажная система предотвращает затопление подвалов и цокольных этажей. Пренебрегать дренажной системой на участке тоже нельзя, так как высокая влажность способствует нарушению аэрации почвы и может привести к их заболачиванию. Многие растения из-за большой влажности могут засохнуть.
Перед началом освноения участка следует выбрать нужный вид дренажа и заранее позаботиться о создании дренажной системы.
Поверхностный дренаж.
Поверхностный дренаж самый простой вид дренажа. Поверхностная дренажная система собирает воду с водостока и участка. Собирая и отводя воду, выпадающую в виде атмосферных осадков, она снижает переувлажнение. Делать систему данного вида проще всего. Для этого не нужны масштабные земляные работы. Поверхностный дренаж ещё называют ливневым дренажем, и подразумевает создание точечных и линейных водоотводов. Точечный дренаж необходим для локального сбора воды. Это может быть сбор стекающей с крыши воды, либо воды из-под поливных кранов. Линейный дренаж предназначен для сбора воды на большой территории.
Вертикальный дренаж.
Вертикальная дренажная система это вид дренажа состощих из нескольких колодцев, обычно размещенных около здания. Собранная ими вода при помощи специальных насосов отводится с территории участка.
Дренажную систему обустроить не так уж и сложно, однако затруднения возникают при её проектировании. Составление проекта требует специальных инженерных знаний и умений. Поэтому самостоятельно проектировать дренажную систему не стоит. Лучше доверить проведение работы опытным специалистам. Для правильного проведения мероприятий необходимо специальное гидротехническое оборудование. Это относится ко всем видам дренажей.
Дополнительные рекомендации по использованию труб
Работы по строительству дренажной системы на участке чаще всего проводятся одновременно с его освоением. Чтобы водоотвод функционировал, необходимо организовать к нему максимальный приток воды. Показатель, определяющий доступ влаги к трубопроводу, называется водопроницаемостью грунта. Для его увеличения применяется обсыпка специальными фильтрационными материалами.

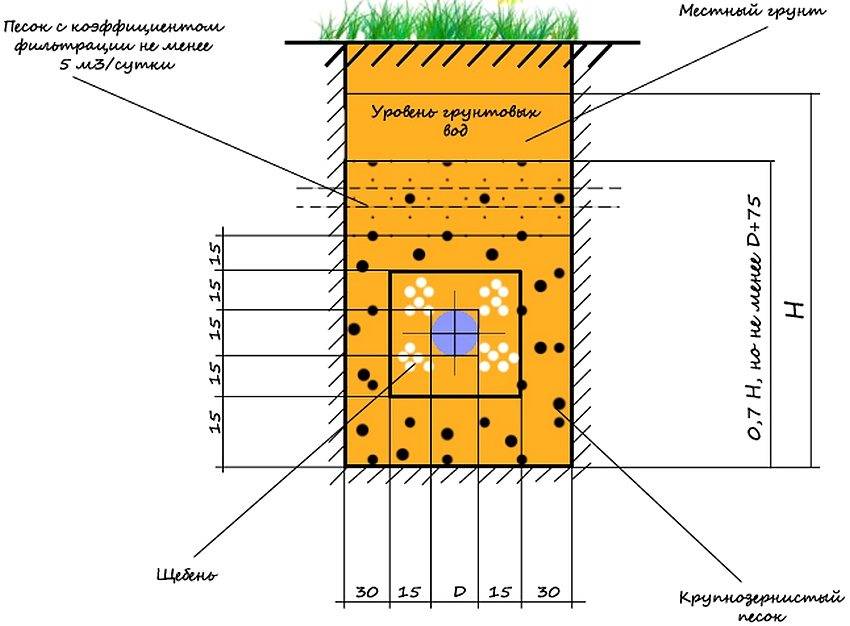

Схема устройства дренажной системы
К таким материалам относится:
- гравий;
- щебень;
- галька.
Благодаря фильтру повышается объем жидкости с участка, поступающей в систему. Чтобы водоотвод не заполнился илом и грязью, скорость течения воды по трубам должна быть не менее 0,2 м/сек.
Распространенные ошибки при укладке водоотвода:
- применение труб, которые не предназначены для монтажа в определенном типе грунта (например, использование трубы без геотекстильного фильтра на суглинистых почвах);
- отсутствие фильтрующей обсыпки;
- отсутствие необходимых уклонов;
- засыпка траншей не фильтрующим грунтом;
- несвоевременный отвод накопленной жидкости из сборного колодца.
Эффективная работа дренажной системы зависит не только от соблюдения технологии монтажа, но и от технического обслуживания трубопровода в процессе дальнейшей эксплуатации.
Для эффективного функционирования водоотвода необходимо организовать к нему максимальный приток воды
Техническое обслуживание водоотвода предполагает регулярную проверку системы на предмет засора и неисправностей, устранение таковых при их обнаружении. Кроме этого, систематически необходимо отслеживать состояние уровня грунтовых вод на территории загородного участка, чтобы знать насколько эффективно канализация справляется с выводом лишней влаги. Также не помешает проверять качество грунтовых вод.
Благодаря своевременному проведению плановых ремонтных и профилактических работ, а также устранению неисправностей, вы сможете не только увеличить сроки службы трубопровода, но и исключить вероятность возникновения аварий.
Как лучше выбрать?
Дренажные трубы для отвода воды или дрены, как они еще называются, отличаются по диаметру (от 25 до 400 мм и более), могут быть мягкими и жёсткими, гофрированными и гладкими, с перфорацией и без неё.
Определяясь с тем, какие дрены подобрать для установки на приусадебном участке, необходимо учитывать такие факторы, как:
- состав грунта и его влажность;
- вероятную глубину промерзания земли;
- объём отведения воды;
- степень фильтрации;
- класс жёсткости и прочность труб;
- глубину закладки.
Для дрен определённого диаметра предусмотрена максимально возможная глубина установки, при этом размер траншеи должен на 40 см превышать диаметр трубы.
Чтобы выбрать хорошие дрены, нужно знать, какой состав грунта на участке. От состава грунта напрямую зависит выбор материала и структуры изделий:
- с перфорацией и фильтрующей оплёткой из кокосового волокна подойдут дрены для глинистой почвы;
- перфорированные без обмотки — для щебневой;
- для суглинков используют трубы с перфорацией и фильтром из геотекстиля с гравиевой либо щебневой обсыпкой;
- перфорированные с обмоткой из кокосового волокна либо геополотна — для песчаника.
Кокосовый койр, представляющий собой волокно межплодника кокосовой пальмы, признан специалистами оптимальным фильтрующим покрытием для труб системы водоотведения и используется большинством европейских производителей (Rehau, Uponor, Wavin и иными).
Объёмная структура экологически чистого материала обеспечивает более надёжную, по сравнению с геополотном, защиту магистрали от засорения и высокую стойкость дрен к заиливанию, что, наряду с эластичностью волокна и его устойчивостью к деформации, способствует значительному увеличению срока службы изделий.
Покрытие из койра кокоса не подвержено воздействию плесени и защищает от гниения элементы системы водоотвода.
Хотя трубы с кокосовым фильтром стоят недёшево, но их не нужно дополнительно обсыпать щебнем или гравием, а можно укладывать непосредственно на дно траншеи, что снижает общую стоимость установки системы дренажа.
Технические характеристики
Материалом для изготовления отрезков трубопровода служат:
- полиэтилен (ПНД, ПВД);
- полипропилен;
- поливинилхлорид.
Раньше применяли асбестоцементные и керамические изделия, но сейчас используют полимерные варианты перфорированных труб. Они легче, проще в монтаже, дешевле и более устойчивы к негативным внешним воздействиям. При своем малом весе они обладают высокими характеристиками жесткости, которые придают им специальные ребра, способствующие равномерному распределению нагрузки даже на большой глубине.
Полимерные трубы бывают однослойными или двухслойными, чаще всего с гофрированной поверхностью. При небольшой толщине стенок они не утрачивают жесткость. Именно по этой причине даже изделия большого сечения обладают сравнительно небольшой массой, что значительно облегчает установку.
У трубопроводов из двух слоев внутренняя поверхность делается гладкой, что позволяет мусору перемещаться и снижает возможность засорения системы. Модели, выполненные в один слой, имеют гофру внутри и снаружи. Они гибче, поэтому подходят для создания дренажа близ строений.
Благодаря повышенной жесткости проведение двухслойных трубных изделий может производиться на глубину до 6 метров. Однослойные трубы имеют ограничение до двух метров.
Перфорируют трубы полностью или частично. В первом случае отверстия располагаются на расстоянии в 60 градусов по окружности, соответственно по сечению расположено по 6 перфорационных отверстий в 1,3 мм. В отношении частичной перфорации предусмотрено всего лишь три отверстия по окружности изделия, что способствует более быстрому отведению сточной воды.
Трубы производятся шести и двенадцатиметровой длины либо в рулонах. Трубопроводы различают и по величине сечения. Типоразмеры – 110, 160, 200 мм. Для приусадебных участков рекомендованы модели диаметром 110 мм.

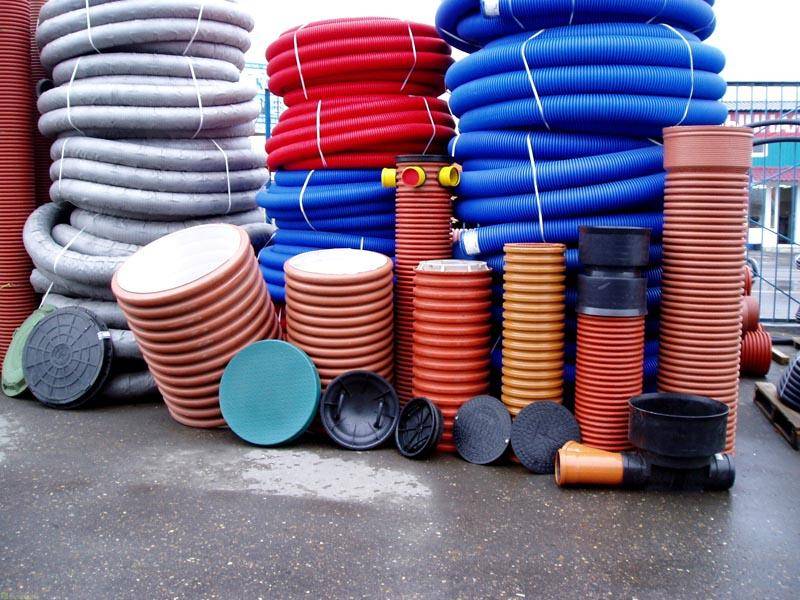

Основные материалы для изготовления дренажных труб
Эксплуатационные характеристики дренов и возможная область их использования зависит от особенностей материала, используемого для их производства. Производители предлагают трубы для дренажа грунтовых вод, изготовленные из различных материалов, в том числе пластиковые. Предлагаем ознакомиться с особенностями каждого вида, чтобы был проще делать выбор во время покупки.
Материал труб может быть различным
ПВХ
Дрены из поливинилхлорида актуальны для осушения местности. Их используют для отвода воды с поверхности дорог. Позволяют защитить фундамент строения от чрезмерной влажности. Широко используются при устройстве глубинного дренажа: изделия из ПВХ могут закладываться на глубину до 10 м. Обладают высокими прочностными характеристиками и достаточной химической стойкостью.
К недостаткам труб из поливинилхлорида стоит отнести низкую морозостойкость. Это затрудняет транспортировку дренов в зимний период. Также появляется чувствительность к ударным нагрузкам.
Пример дренажной системы из ПВХ
ПНД
Полиэтилен низкого давления позволяет смонтировать дренажную систему, отвечающую современным требованиям. Дрены из ПНД:
- Способны прослужить 50 лет;
- Обладают достаточной прочностью и эластичностью, чтобы сохранить геометрию при замерзании воды;
- Могут быть дополнены подходящими соединительными элементами и фитингами в зависимости от особенностей формируемой системы;
- Позволяют сформировать дренаж любой протяженности и конфигурации;
- Отличаются хорошей пропускной способностью;
- Представлены в широком ассортименте. Производители предлагаются изделия с полной или частичной перфорацией.
Дрены из ПНД обладают высокой пропускной способностью
Керамические
Для производства керамических дренажных труб используют пластинчатую глину. В основу вводят некоторое количество добавок для достижения оптимальных характеристик.
Могут быть перфорированными и с рифленым наружным слоем. Благодаря наличию желобков в последнем случае повышаются поглотительные свойства дрена. Форма поперечного сечения может быть различной. Кроме цилиндрических изделий производители предлагают восьмигранные и шестигранные дрены. При этом независимо от геометрии наружной поверхности, внутренний контур всегда окружность.
Изделия из керамики используются редко
Полипропилен
Полипропиленовые дренажные отрубы достаточно популярны. Для них характерная повышенная стойкость к внешнему воздействию и продолжительный срок службы. Они способны сохранить свою геометрию при сильном напоре в системе и значительном внешнем воздействии. Небольшой вес облегчает процесс сборки и транспортировки. Гладкая внутренняя поверхность способствует хорошей очищаемости стенок и предотвращает засорение труб.
Соединение отдельных элементов осуществляется при помощи специального паяльника. Благодаря термической сварке удается сформировать монолитную конструкцию.
Полипропиленовые дрены соединяются с помощью специального оборудования
Трубы с кокосовой обмоткой
Кокосовое волокно – природный материал, обладающий хорошими фильтрующими свойствами, а потому надежно защищает систему от засора. Эластично. Не гниет. Отличается высокой устойчивостью к появлению плесени и деформации. Хорошая влагопропускающая способность гарантируется 100% отвод избытка влаги. Стандартизированные размеры делают возможным соединение дренов с трубами для отвода ливневых вод и канализации.
К недостаткам дренажных труб с кокосовой обмоткой следует отнести их достаточно высокую стоимость. Однако следует сопоставлять продолжительность эксплуатации системы и затраты на ее монтаж.
Кокосовая обмотка – качественный фильтр
Хризотилцементные (асбестоцементные)
Отсутствие в составе хризолита вредных и ядовитых примесей, делает его безопасным для человека. Отличительной особенностью дренажных труб из белого асбеста является сбор избытка влаги не через функциональные отверстия, а через поры в материале. Это делает возможным устройство дренажа из асбестоцементных (хризотилцементных) труб на грунтах любого типа, в том числе с высоким уровнем минерализации. Также дрены для отвода воды из данного материала:
- Способны долго прослужить;
- Имеют высокую прочность. Изделия способны выдержать высокий напор и значительное механическое воздействие;
- Легко монтируются;
- Доступны;
- Обладают оптимальной проходимостью.
К недостаткам следует отнести необходимость использования спецтехники при транспортировке и выполнении монтажных работ, что приводит к удорожанию системы для отвода избытка воды.
Хризотилцементные работают всей поверхностью
Инструкция по монтажу перфорированных труб
Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:
- посезонный уровень грунтовых вод;
- характеристики почвы и структура грунта;
- объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.
Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.
Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.
Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.
Порядок выполнения работ следующий:
- Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
- На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
- На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
- После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
- В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
- На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.
Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.
Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.
При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:
- Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
- Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
- Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.
Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа
Выполняя ее очень важно следовать инструкции, тщательно отслеживая ключевые моменты: уклон системы, надежность соединения труб, организацию смотровых колодцев и т.д. Грамотно обустроенная дренажная система будет служить долгие годы, не давая лишней влаге повредить фундамент дома и испортить участок
