Самодельные буровые установки

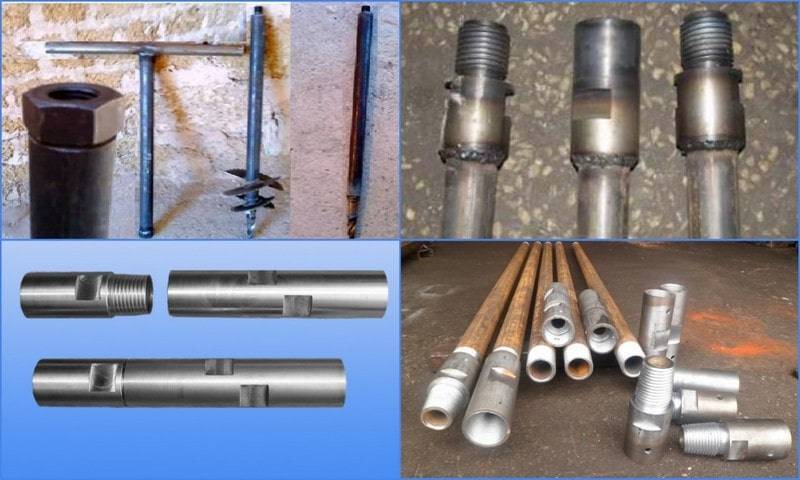

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода.

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Как сделать надёжную конструкцию

Чтоб изготовленная своими руками буровая установка стала более приближенной по своим эксплуатационно-техническим характеристикам к заводским моделям, придётся приобрести и установить на ней ряд узлов:

• Помпу для промывки скважины.
• Вертлюг. Он предназначается для передачи крутящего момента от редуктора к шнеку, с закреплённой на нём штанге.
• Электромотор с понижающим редуктором.
• Шланг для нагнетания раствора в скважину под давлением.

Все эти агрегаты вы не сможете изготовить в домашних условиях, а если и сможете, то это отнимет у вас массу лишних сил и времени. Кроме того, можно будит купить и буровой шнек, изготовленный в заводских условиях. Приобрести буры следует нескольких диаметров. Это даст возможность делать различные по ширине скважины, в зависимости от необходимости.

Надежность конструкции – залог удобства пользования

Чтобы установка для бурения скважин на воду была основательной и устойчивой, придется купить некоторые элементы, изготовленные заводским способом. Это:

• Вертлюг – он служит передающим элементом от мотора к буру и для подачи бурильного раствора. Конструкция не отличается сложностью, однако качественнее и прочнее, изготовленная в промышленных условиях.
• Буровая штанга (заводские крепче держатся) выбирается от типа бурения скважин под воду. Система бывает круглого и 6-тигранного сечения. Нельзя забывать о том, что штанга опускается в шурф и требует наращивания в процессе углубления. Закрепляются элементы наращивания специальными замками в форме конуса или муфтой с закрепителем.
• редуктор;
• мотопомпа с рукавом;
• шланги для подачи раствора (промывка шурфа – обязательный элемент всего процесса).

А вот рама для всей системы может быть изготовлена самостоятельно, как и чертежи. Для МГБУ канатно-ударного типа чертеж не потребуется, но для шнековой бурильной установки лучше заранее просчитать и отметить вес, размер длины отрезков и прочие элементы.  Как сделать буровую установку на воду уже известно, а вот какую именно: канатно-ударную, шнековую или другую – выбирать только хозяину. Все зависит от тяжести грунта, глубины залегания водоносного слоя, риска встречи с плывунами и других особенностей.

https://youtube.com/watch?v=RXPI2sLckSQ

Лучшее как сделать буровую вышку из железного конструктора

Детей с самого маленького возраста необходимо приучать к аккуратности, вниманию, умению доводить начатое дело до конца. Для этих целей приобретаются специальные развивающие игры с игрушками. Многие родители сходятся во мнении, что развить воображение, быструю моторику и логическое мышление поможет вакансии ведущего конструктора в москве. Из строительных наборов, выполненных из дерева, пластика и других материалов, можно собрать дома, различные фигуры, всевозможные виды транспорта.

Большой выбор интерактивный конструктор engino 50 в 1 с мотором, деревянный конструктор кукольный домик, конструктор персональных компьютеров, конструктор гербовой печати онлайн, нетхаус конструкторов сайтов, змейка конструктор 24, конструктор великан полесье 126, конструктор с лампочкой, дома из конструктора полесье, конструктор голубая стрела.

При выборе игрушек для детей, родители прежде всего обращают внимание на безопасность и универсальность

Основы бурения своими силами

1

Покупка буровых штанг и вертлюга (обратите внимание, чтобы у деталей была одинаковая резьба, либо используйте переходник). Для начала много покупать не требуется, ориентируйтесь на глубину в 30 метров

2

Покупка мотора — редуктора. Эти покупки занимают много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее

2. Покупка мотора — редуктора. Эти покупки занимают много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее.

3. Изготовление рамы и бура. При изготовлении рамы желательно иметь на руках мотор, вертлюг и лебёдку, поскольку всё это нужно крепить на раму. Каретку без мотора самостоятельно сделать тоже проблематично, так как крепления у разных моторов могут отличаться.

4. Докупаем оставшиеся комплектующие мини буровой установки после установки основных узлов на раму.

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей.

Для выполнения самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помошников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу — кондуктор, которая будет задавать правильное направление движения.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Для изготовления источника в глинистых и суглинистых почвах лучше использовать ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по — другому — патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт.

Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого используют желонку с клапаном, способную поднимать разжиженный грунт.

Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения — каменистый грунт. Камни ручным способом не пройти, нужна буровая установка ударного действия.

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.

Чтобы сделать скважину своими руками без оборудования по указанным технологиям, потребуются различные инструменты, материалы. Ниже будет рассмотрен бюджет, плюсы, минусы конструкций источников водозабора.

Простейшая МГБУ для ударно-канатного бурения

Для создания такой буровой установки понадобится сделать:

• разборную станину;
• ударный патрон («стакан»);
• желонку.

Чтобы облегчить бурильные работы, установку подключают к мотору редуктору, на барабан которого наматывается трос с закрепленным патроном или желонкой. Для эффективной работы понадобится патрон весом около 80 кг. С помощью желонки забой очищают от разрушенного грунта. Вполне эффективна желонка и на глинистых грунтах.

Главный рабочий элемент буровой установки такого типа — патрон или «стакан». Для его изготовления понадобится отрезок толстостенной трубы диаметром около 80-120 мм, чем тяжелее будет материал, тем лучше. Внизу обычно вырезают треугольные «зубы», которые разрыхляют грунт, но можно оставить эту часть патрона и ровной. Кроме того, нижнюю кромку «стакана» обычно затачивают. Сверху делают несколько отверстий, чтобы надежно закрепить канат. Длина патрона может варьироваться в пределах 1-2 метров.

Изготовить буровую установку для ударно-канатного бурения не сложно, понадобится достаточно тяжелая желонка (буровой инструмент), прочный канат, рама и лебедка с мотором, чтобы облегчить работу

При ударно-канатном бурении для выемки грунта используется желонка. На фото самодельный вариант инструмента для ударно-канатного бурения, который позволяет разрыхлять и извлекать грунт

Перед началом работы рекомендуется с помощью бура сделать в грунте отверстие, в которое затем будет опускаться патрон. Диаметр этого отверстия должен быть лишь немного больше диаметра патрона.

§ Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы желательно купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор-редуктор для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт. Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Рекомендуется для гидробурения мотор-редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

Виды конструкций

Современные станции в газовой и нефтяной отрасли кардинально отличаются от устройств водяных скважин. Там мощный бур свободно проходит через мёрзлый грунт и скальные породы. К тому же способен функционировать под давлением на большой глубине. Поэтому в промышленных отраслях применяются стационарные платформы, в быту передвижные и самоходные буровые установки.

Изготовление скважин на воду в таком мощной технике не нуждается. Сегодня существует большое разнообразие малогабаритных буровых установок, в том числе и самостоятельного изготовления, для бурения колодцев для воды.

Многие из них наделены ручным приводом, но эффективность недостаточна для качественного выполнения работ. Их свободно можно использовать для бурения стволов небольшой глубины и по мягким почвам. Поэтому лучше отдать предпочтение установке с механическим приводом. Она обеспечит хорошую производительность и бурение глубоких скважин.

В зависимости от состояния почвы и требуемой глубины шахты, существует три вида мобильных установок:

1. Устройство для вращательного бурения. В конструкцию включён буровой шнек, который при вращении разрушает грунт. Такая техника предназначена для неглубокой разработки.
2. Установки для вращательно-ударного бурения. Процесс выполняется за счёт ударов по вращающемуся элементу. Разрушающим породу элементом является долото, усиленное режущими вставками. Приспособление такого вида может использоваться для изготовления скважин глубиной до 200 метров.
3. Станок для ударного бурения. Он выглядит в виде треугольного каркаса с прочным основанием. К нему крепится гибкий высокопрочный трос с байлером и стамеской, которые запускаются в шахту. Также удары могут наноситься по снаряду, установленному в забое. Байлер выхватывает породу из скважинного канала и поднимает её на поверхность. Хотя это трудозатратный метод, подобные конструкции легко устанавливаются и функционируют с высокой производительностью.

Простые методы бурения скважин

Шнек для бурения.

Зная плотность грунта и глубину расположения водоносного слоя, можно выбрать метод бурения. Ручной способ предусматривает выработки до 20 м, при более глубоком залегании нужно применять специальное оборудование.

Для организации водоснабжения своими руками подойдут следующие приемы:

• шнековый;
• роторный;
• ударно-канатный.

Способ 1: бурение шнеком

По этой технологии отверстие пробивают с помощью специального бура — шнека. Механизм представляет собой стальную трубу с выстроенными по спирали металлическими лопастями. При вращении инструмента лопатки врезаются в почву, происходит движение вдоль стенок выработки.

По достижении расчетной глубины агрегат извлекают, очищают от прилипшей глины, наращивают штангу и вновь опускают в скважину. Процесс повторяют до появления на конце шнека сильно увлажненного грунта.

Затем монтируют фильтр и опускают обсадные трубы, подключают насос, промывают выработку, оборудуют оголовок. Такой метод предназначен для организации точек водоснабжения не глубже 25 м.

Способ 2: роторное бурение

Роторное бурение.

Технология ведения работ заключается в том, что роторный двигатель, расположенный над отверстием, вращает колонну из стальных труб со скоростью 35 об/мин. На конце рабочей штанги крепятся лопастные или шарошечные долота, с помощью которых и происходит процесс бурения.

Во время работы установки в скважину подается промывочный раствор для извлечения шлама и охлаждения режущего инструмента. Использование роторного способа допускается при глубине выработки до 30 м.

Способ 3: бурение желонкой, ударно-канатный метод

Порядок выполнения работ:

1. Предварительно оборудуют шурф высотой 1,5-4,5 м, монтируют кондуктор для уплотнения стенок и контроля вертикального уровня.
2. Над отверстием устанавливают буровой станок.
3. На забой с высоты 0,5 м сбрасывают земснаряд — стальную трубу с долотом.
4. Затем поднимают приспособление и повторяют процедуру, при этом каждый последующий сброс выполняют с поворотом ударника на 15-30°.
5. Грунт извлекают желонкой — трубой, имеющей сверху заглушку, а снизу дисковый клапан, который при ударе о дно скважины открывается и пропускает породу внутрь. При подъеме механизма заслонка падает и препятствует высыпанию шлама.
6. Устанавливают обсадные трубы.
7. Внутрь последней штанги монтируют фильтрующий элемент.
8. Зазор между стенками выработки и трубой уплотняют тампонажным раствором, сальниками из резины или смоляной прядью.

Рекомендуемая сфера применения этого метода:

• в безнапорных пластах;
• для горизонта из мелкого песка;
• при глубине до 150 м.

Способ 4: бурение скважины-иглы

Бурение скважины-иглы.

Для абиссинской выработки применяют стальные трубы диаметром 32-80 мм. Фильтр изготавливают из отрезка профиля размером 1,5-2 м. В нижней части секции монтируют острый наконечник длиной 200-300 мм.

Бурение начинают с того, что сверху на первый элемент, установленный вертикально, накручивают хомут (подбабок). Рабочий, ударяя по хомуту кувалдой, забивает трубу в грунт, пока секция не достигнет требуемой глубины.

По окончании работ источник укомплектовывают насосом. Способ применяется для устройства выработок в верхних и фильтровых пластах грунтовых вод.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном» Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;
• разрыхленный грунт извлекается и убирается.

  Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Особенности

Начнем с того, что для бурения скважин на воду, которое хочется осуществить самому, придется запастись терпением и готовностью выполнять не самую простую работу. Дело в том, что этот процесс является таким, что требуется точности. Кроме того, результат работы может быть непредсказуем, ведь требуется проделать в земле довольно длинную и узкую шахту, чтобы добраться до водоносного слоя. Затем погрузить туда трубу обсадки, чтобы уберечь все это от обвала. В процессе проведения работ, придется вытащить на поверхность довольно большой объем земли, которая может быть разной: начиная от камней по типу гранита и заканчивая мокрым песком.

Следует добавить, что ряд аспектов этого процесса будет зависеть и от того, насколько глубоко залегает водоносный слой. Иногда нужно пробурить лишь 10-15 метров, а иногда несколько сотен метров. Естественно, что это серьезно влияет не только на время всего процесса, но и на подбор самодельной бурильной установки, а также процесс ее изготовления.

Подготовительный этап и пошаговая инструкция по сооружению

Малогабаритная конструкция для бурения автономных колодцев своими руками требует основательной подготовки. Изначально нужно изучить теоретическое видео, а затем приступать к практике. Перед созданием прибора обязательно нужно позаботиться о наличии инвентаря. Незаменимыми послужат болгарка, дрель и сверла, сварочный аппарат и набор отверток. Приобретите крепкий металл, трубы и арматуру. Скорее всего понадобиться что-то одно. Такой же материал пригодиться для построения канатно-ударного приспособления.

Первым делом реализуется схема буровой установки, которую каждый должен подготовить самостоятельно, опираясь на то каким предположительно будет вариант изделия. Не забывайте продумать чертеж. Для главной части бура необходимо заготовить отрезки патрубков (обычно требуется два разной длины). Этот материал собирается в крест, поэтому на каждом из концов труб необходимо нарезать резьбу. Если есть токарный станок — будет проще, но можно и вручную при помощи «лерки». К наконечнику каждого отрезка привариваются заостренные пластины. Теперь у вас заготовлены наконечники. Данная установка предназначена для условий бурения с постоянной подачей воды. Поэтому процесс будет происходить быстрее и легче. В любое из отверстий на заготовленном буре подсоединяем водопроводный шланг, который будет вводить воду в ходе работы. Теперь на рабочую трубу подсоединяем металлический отрезок, с уже подсоединенным острым металлическим концом. Рекомендуется выполнять фиксацию деталей при помощи сгона. Так можно гарантировать высокую надежность установки. Заготовленные отрезки будут крепиться к рабочему механизму поочередно, начиная от самого короткого. Теперь нужно сделать установочную конструкцию, на которой будет крепко удерживаться самодельная буровая установка в рабочем положении. Для этого понадобится металлический профиль квадратного или прямоугольного типа. Схема буровой установки предполагает сооружение площадки, где будет устанавливаться механизм ручного бура. К этой площадке фиксируется рабочая стойка при помощи сварочного аппарата. Нужно сделать место, где будет располагаться двигатель. Его нужно прикрепить так, чтобы он не создавал помех во время бурения. Металлопрофиль должен крепиться так, чтобы свободно двигался по рабочей стойке конструкции. Выбирайте профиль так, чтобы его габариты превышали размеры стойки

Подбирая двигатель, следует обратить внимание на его мощность. Для нормальной почвы достаточно механизма с потребностью 0, 5 л.с

После того, как ручная буровая установка собрана, подсоединяем напор воды.

Предлагаем вашему вниманию видео о сборке конструкции бурового аппарата на воду.

Технология сборки МГБУ (малогабаритной буровой установки)

Итак, рабочий механизм буровой установки подготовлен, теперь можно приступать непосредственно к сборке всей конструкции. Учтите, что вам понадобятся некоторые инструменты для работы: электродрель, болгарка, сварочный аппарат, а также оцинкованная труба, сгон и крест сантехнический. Рассмотрим процесс сборки конструкции пошагово:

Подготавливаем отрезки трубы для создания основы бурильной установки. Их нужно будет крепить в сгон и крест. На концах отрезков труб нарежьте резьбу вглубь на пару сантиметров.

Детали буровой установки

Большинство проблем с водообеспечением частного сектора решается именно путем автономного водоснабжения. Добиться подобного варианта коммуникации можно своими руками, при этом не совершая больших растрат бюджета. Чтобы получился доступным по стоимости, вам пригодиться буровая установка своими руками. Предлагаем вам изучить инструкцию по изготовлению конструкции.

На первый взгляд, выполнить сборку установки просто, но нужно определиться с возможными вариантами оборудования. Прежде вы должны изучить возможности каждого типа конструкции, желательно воспользоваться видео советами в сети. На сегодняшний день возможно изготовить следующие аппараты для бурения:

О преимуществах и недостатках каждого из вариантов оборудования вы можете узнать из видео в интернете.

Малогабаритная конструкция для бурения автономных колодцев своими руками требует основательной подготовки. Изначально нужно изучить теоретическое видео, а затем приступать к практике. Перед созданием прибора обязательно нужно позаботиться о наличии инвентаря. Незаменимыми послужат болгарка, дрель и сверла, сварочный аппарат и набор отверток. Приобретите крепкий металл, трубы и арматуру. Скорее всего понадобиться что-то одно. Такой же материал пригодиться для построения канатно-ударного приспособления.

После того, как ручная буровая установка собрана, подсоединяем напор воды.

Предлагаем вашему вниманию видео о сборке конструкции бурового аппарата на воду.

1 Колонковый способ бурения

Бурение скважины колонковым способом выполняется с применением специального оборудования, в обиходе имеющего простое название – «стакан». Стакан представляет собою стальную трубу, нижний край которой оборудован заточенной режущей кромкой (это может быть как заточенный оголовок самой трубы, так и приваренная к ней коронка с резцами).

В землю стакан вворачивается как обычный бур – по спиралеобразной траектории, при этом, при проходке 0.5-1 метра земли он вынимается на поверхность, для очистки внутренней полости трубы от разбуренной породы.

Сверху буровой трубы монтируется специальный соединительный элемент, чаще всего он  выполняется в форме обычного резьбового соединения, к которому будут крепиться буровые штанги. Наращивание колонковой трубы буровыми штангами осуществляется после того, как размер скважины достиг размера 1\3 длины трубы.

К верху стакана крепится штанга, и проходится ещё 1-1.3 метра земли. В эксплуатации не распространены буровые штанги длиною свыше полутора метра, так как чрезмерно длинные конструкции, в силу своего веса и габаритов, неудобны в использовании. Следующая штанга резьбовым соединением монтируется на предыдущую – таким образом наращивание буровой колонны выполняется до тех пор, пока не будет достигнут водоносный горизонт.

Чем глубже в грунте находится колонковая труба, тем более сильное давление оказывает на неё порода. Учтите, что в случае  поломки колонны внутри скважины достать из шахты её элементы будет очень проблематично. Чтобы избежать разрыва колонны необходимо постоянно контролировать надежность резьбовых соединений на предмет отсутствия люфтов.

Начало бурения скважины своими руками — применение бензобура

Главным достоинством, которое обеспечивает колонковая технология, является идеально ровная форма скважины. К недостаткам можно отнести большую трудоемкость процесса, так как вращать внутри грунта трубу намного сложнее, чем шнек.

1.1 Ударно-канатный метод (желонирование)

Данная технология к классическому бурению имеет весьма косвенное отношение. Как и в колонковом методе, тут используется полая труба (материал, из которого она изготавливается, зависит от типа грунта: для мягких грунтов подойдет изделие из толстой стали, для твердой породы – тяжелая бетонная труба). На нижней части трубы находится режущее приспособление («клыки»), которые пробивают грунт и захватывают его внутрь цилиндра.

Желонка роняется в скважину с высоты 2 метра, для этого строится специальная тренога, к ней труба крепится с помощью троса,  с помощью которого в дальнейшем извлекается из скважины. Для очистки внутренней полости трубы от шлама (земли), в ней вырезается отверстие на расстоянии 50 см от нижнего края.

Для того чтобы почва лучше поддавалась «пробивке», в скважину заливается обычная вода, либо глиняная смесь, для размягчения грунта. По завершению бурения она вычерпывается с помощью специального ковша.

Для бурения скважины ударно-канатным способом, на практике, требуется как минимум 4 человека. Поскольку сама по себе желонка и так достаточно тяжелая конструкция, а её ещё необходимо вытягивать на поверхность полностью забитую землей, желонирование является очень сложным процессом, который требует затрат большого количества сил и энергии. Именно по этому, для самостоятельного бурения источника на воду лучше выбрать шнековый метод.

1.2 Бурение шнековым способом

Технология шнекового бурения является оптимальным вариантом для создания неглубоких скважин своими руками.  Название метод получил от вида оборудования, которое используется для разрушения грунта – шнека. Шнек является винтообразной конструкцией, которая ввинчивается в землю и при вынимании на поверхность забирает с собой разбуренную породу.

Самодельная буровая установка

Шнек состоит из двух основных элементов: штока – центральной оси, к которой крепятся лопасти, и самих лопастей – которые расположены по всей длине конструкции под определенным углом друг к другу.

Для облегчения бурения используется вода, которая заливается внутрь скважины для размягчения почвы.

Единственным недостатком бурения шнеком является то, что лопасти при извлечении конструкции на поверхность могут терять часть разрыхленного грунта, который придется повторно изымать из скважины. Несмотря на это, данная технология обладает одним ключевым достоинством, которое делает её предпочтительней вышеперечисленных методов: шнек, при небольших трудозатратах, обеспечивает максимальную эффективность бурения.

БУ: нюансы

Буровая установка для бурения скважин представлена специализированным оборудованием и сооружениями, работающими на одну цель. В зависимости от конструкции, назначения и состава буровой определяются факторы сверления скважины.

По типу привода БУ делят на:

• работающие на дизтопиве;
• комбинированные (дизель + электроэнергия);
• действующие от электричества;
• работающие от взаимодействия электроэнергии с гидравликой.

По виду деятельности буровые подразделяют в зависимости от предполагаемых работ: технического, разведывательного или эксплуатационного плана.

Буровая установка своими рукамидля скважин предполагает использование определенного типа МГБУ (малогабаритных буровых установок):

1. Ручная роторная. Метод считается мало затратным, но слишком трудоемким. Это самый простой способ бурения, при котором эксплуатируется труд нескольких человек, работающих вручную (вместо электрического мотора). Такой тип установок применяют редко, а электромотор применяют с целью поднятия бура на поверхность.
2. Установка роторно-бурового типа действует на базе процесса гидробурения.
3. Ударно-канатная БУ. Главные рабочие инструменты в этой буровой – долото и протянутый трос с желонкой. Часто применяют ударно канатное бурение скважин своими руками.
4. Шнековая. Не требует предварительно промытой скважины. Установка шнекового бурения работает на основании того, что грунт выбирают шнеком.

Самое простое приспособление, которое предназначно для бурения скважин — это ручная шнековая буровая установка. Для работоспособности данного приспособления используется электромотор, который вынимает на поверхность бур

Сначала определяются с методом бурения скважины. Часто применяют малогабаритные буровые установки, основанные на ударно-канатном принципе работы. Посредством груза разрушаются слои почвы, которая падает на дно скважины. Грунт поднимают наверх и продолжают бурить поверхность, пока не достигнут рассчитанной глубины.

Почву вынимают с помощью бура, который вращается. Это трудно и легко одновременно. Сложность заключается в запутанном строении агрегата, мощных размерах и дороговизне оборудования. Некоторые элементы для такой установки самостоятельно создать не получится, их заказывают в профильных магазинах или у токарей. Легкость в том, что затрачивается немного физических усилий.

Как правильно подобрать насос для скважины?

Насосные станции для скважин делятся на два класса:

Поверхностные насосы

Они ставятся на поверхность земли, к ним подключается шланг или патрубок и насос начинает работать. Такие насосы просты в эксплуатации и установке. Их удобнее обслуживать и они лучше защищены от перегрева. За счет больших размеров они мощнее погружных, однако глубина их работы ограничена.

Погружные насосы

Предназначены для работы на большой глубине (40-70 метров). Если тип вашей скважины предусматривает только погружной насос, берите насос с надежной автоматикой и защитой от перегрева. Вибрационный насос лучше не использовать, так как считается, что своими вибрациями он постепенно разрушает и саму скважину.

Так что, для того чтобы насос подошел по мощности, следует учитывать глубину скважины, диаметр обсадной трубы и расстояние до дома (потребителя воды).
