Использование биогаза
Высокое содержание метана (около 70%) делает биологический газ горючим. Отходы, которые остаются после переработки сырья, можно использовать для удобрения – они обладают отличными характеристиками и совершенно безопасны в биологическом смысле.
Возможности применения биогаза чрезвычайно широки. Посредством специальных когенерационных установок его можно превращать в электричество и источник тепловой энергии, при этом электро-ресурс подавать в общую сеть, а тепло использовать для обогрева:
- Зданий производственного назначения;
- Жилых домов;
- Помещений, где содержатся сельскохозяйственные животные.
Биологический газ в мировой энергетике
Статистика утверждает, что в мировой энергетике доля биологического газа, полученного из отходов сельскохозяйственного производства, составляет почти 12%, хотя изначально идея его производства и использования не имела целью получение значительной коммерческой выгоды. И по сей день большой объем биологического сырья, которое используется для получения энергии, не относится к категории коммерческих продуктов и официальной статистикой совсем не учитывается.
Если говорить о странах Евросоюза, то доля биоматериалов в энергетике в общем доходит до 3%, при этом:
- Австрия — это 12% от объема национальной энергетической индустрии;
- Швеция — до 18%;
- Финляндия – около 23%.
Как увеличить выход
Поскольку производителями метана являются метаногены, то чтобы увеличить выход газа, необходимо создать максимально комфортные условия для этих микроорганизмов.
Этого можно достичь лишь комплексно, влияя на все этапы от сбора и подготовки навоза до сброса отработанного материала и способов очистки газа.
Метаногены не могут эффективно переваривать твердые фрагменты, поэтому навоз/помет, а также другие органические вещества, такие как подстилка, скошенная трава и прочие необходимо максимально измельчать.
Чем меньше размер крупных фрагментов, а также чем меньше их процентное содержание, тем больше материала может быть переработано бактериями
Кроме того, очень важно достаточное количество воды, поэтому навоз или помет обязательно разводят водой до определенной консистенции
Должен быть соблюден баланс между метаногенами и бактериями, разлагающими органику на простые составляющие, в особенности расщепляющими жиры.
Если же будет избыток бактерий, разлагающих органику, то доля углекислого газа в биогазе резко возрастет, из-за чего после очистки готового продукта будет заметно меньше.
В неподвижном состоянии содержимое биореактора расслаивается по плотности, из-за чего лишь часть метанообразующих микроорганизмов получает достаточное количество питания, поэтому необходимо периодически перемешивать помет/навоз в биореакторе.
Образующийся в итоге ил обладает более высокой плотностью, чем водный раствор навоза, поэтому оседает на дно, откуда его необходимо удалять, чтобы освободить место для новой партии экскрементов.
Технология получения биологического топлива
Все бактерии, которые принимают участие в образовании биогаза, являются анаэробными, то есть кислород для жизнедеятельности им не нужен. Для этого сооружают полностью герметичные емкости для брожения, отводные трубы которых также не пропускают воздух извне.
После заливки в резервуар сырьевой жидкости и повышения температуры до нужной величины бактерии начинают работу. Начинает выделяться метан, который поднимается с поверхности навозной жижи. Он направляется в специальные подушки или резервуары, после чего фильтруется и попадает в газовые баллоны.
Отработанная бактериями жидкость скапливается на дне, откуда ее периодически откачивают и также отправляют на хранение. После этого в резервуар закачивают новую порцию навоза.
Температурный режим функционирования бактерий
Для переработки навоза в биогаз необходимо создать подходящие условия для работы бактерий. некоторые из них активизируются при температуре выше 30 градусов – мезофильные. При этом процесс идет медленнее и первую продукцию можно получить через 2 недели.
Термофильные бактерии работают при температуре от 50 до 70 градусов. Сроки получения биогаза из навоза сокращаются до 3 дней. При этом отходы представляют собой ферментированный шлам, который используют на полях в качестве удобрения для сельскохозяйственных культур. В шламе отсутствуют патогенные микроорганизмы, гельминты и сорняки, так как они погибают при воздействии высоких температур.
Есть особый вид термофильных бактерий, которые способны выжить в среде, нагретой до 90 градусов. Их добавляют в сырье, чтобы ускорить процесс брожения.
Понижение температуры ведет к снижению активности термофильных или мезофильных бактерий. В частных хозяйствах чаще используют мезофиллы, так как для них не нужно специально подогревать жидкость и производство газа обходится дешевле. Впоследствии, когда будет получена первая партия газа, его можно использовать для подогрева реактора с термофильными микроорганизмами.
Как подготовить сырье для заливки в реактор
Для производства биогаза из навоза не нужно специально подсаживать микроорганизмы в жидкость, потому что они уже находятся в экскрементах животных. Нужно лишь поддерживать температурный режим и вовремя подливать новый раствор навоза. Его необходимо правильно готовить.
Влажность раствора должна быть 90% (консистенция жидкой сметаны), поэтому сухие виды экскрементов для начала заливаются водой – кроличий помет, конский, овечий, козий. Свиной навоз в чистом виде не нуждается в разбавлении, так как содержит много мочи.
Следующий этап – разбить твердые частицы навоза. Чем мельче будет фракция, тем лучше бактерии переработают смесь и тем больше газа получится на выходе. Для этого в установках применяют мешалку, постоянно работающую. Она снижает риск образования твердой корки на поверхности жидкости.
Для производства биогаза подходят те виды навоза, которые имеют самую высокую кислотность. Их еще называют холодными – свиной и коровий. Снижение кислотности приостанавливает деятельность микроорганизмов, поэтому необходимо следить в начале, сколько времени необходимо, чтобы они полностью переработали объем резервуара. Затем долить следующую дозу.
Технология очистки газа
При переработке навоза в биогаз получается:
- 70% метана;
- 30% углекислого газа;
- 1% примесей сероводорода и других летучих соединений.
Высокое содержание углекислоты также требует очистки, но этот процесс более трудоемкий. В домашних условиях самым простым и дешевым способом очистки биогаза от примесей является вода. Процесс происходит в 2 этапа:
- Полученный газ сжимается под давлением 9 – 11 атмосфер.
- Подается в резервуар с водой, где примеси растворяются в жидкости.
В промышленных масштабах для очистки применяют известь или активированный уголь, а также специальные фильтры.
Как уменьшить содержание влаги
Самостоятельно избавиться от примесей воды в газе можно несколькими способами. Один из них – принцип самогонного аппарата. По холодной трубе газ направляется вверх. Жидкость при этом конденсируется и стекает вниз. Для этого трубу проводят под землей, где температура естественным образом снижается. По мере подъема, температура также поднимается, и осушенный газ попадает в хранилище.
Второй вариант – гидрозатвор. После выхода газ поступает в емкость с водой и там очищается от примесей. Такой метод называется одноэтапным, когда с помощью воды биогаз чистят сразу от всех летучих веществ и влаги.
Принцип гидрозатвора
Что такое биометан
Газ, полученный в результате разложения навозной биомассы, является аналогом природного газа. Он почти в 2 раза легче воздуха, поэтому всегда поднимается вверх. Этим объясняется технология производства искусственным методом: вверху оставляют свободное пространство, чтобы вещество могло выделяться и накапливаться, откуда его потом выкачивают насосами для использования в собственных нуждах.
Метан сильно влияет на возникновение парникового эффекта – гораздо больше, чем углекислый газ – в 21 раз. Поэтому, технология переработки навоза – не только экономичный, но и экологичный способ утилизации отходов животноводства.
Биометан используют для следующих потребностей:
приготовления пищи;
в двигателях внутреннего сгорания автомобилей;
для отопления частного дома.
Биогаз выделяет большое количество тепла. 1 кубический метр равноценен сгоранию 1,5 кг каменного угля.
Экология
Производство биогаза позволяет предотвратить выбросы метана в атмосферу. Переработанный навоз применяется в качестве удобрения в сельском хозяйстве. Это позволяет снизить применение химических удобрений, сокращается нагрузка на грунтовые воды.
Метан оказывает влияние на парниковый эффект в 21 раз более сильное, чем СО2, и находится в атмосфере 12 лет. Захват метана — лучший краткосрочный способ предотвращения глобального потепления.
Как получают биометан
Получить его можно не только из навоза, но и водорослей, растительной массы, жира и других животных отходов, остатков переработки сырья рыбных цехов. В зависимости от качества исходного материала, его энергетической емкости, зависит конечный выход газовой смеси.
Минимально получают от 50 кубометров газа с тонны навоза крупного рогатого скота. Максимально – 1 300 кубометров после переработки животного жира. Содержание метана при этом – до 90%.
Один из видов биологического газа – свалочный. Он образуется при разложении мусора на загородных свалках. На Западе уже есть оборудование, которое перерабатывает отходы населения и превращает их в топливо. Как вид бизнеса – это неограниченные ресурсы.
Под его сырьевую базу попадают:
пищевая промышленность;
животноводство;
птицеводство;
рыбный промысел и перерабатывающие комбинаты;
молокозаводы;
производство алкогольных и слабоалкогольных напитков.
Любая промышленность вынуждена утилизировать свои отходы – это дорого и нерентабельно. В домашних условиях при помощи небольшой самодельной установки можно решить сразу несколько проблем: бесплатное отопление дома, удобрение земельного участка высококачественным питательным веществом, оставшимся от переработки навоза, освобождение места и отсутствие запахов.
Создание установки для биогаза из навоза в домашних условиях
Для конструирования установки по переработке навоза в биогаз вам понадобится:
- герметично закрывающая емкость (из металла, бетона, пластика) объемом не меньше одного кубометра;
- крышка для реактора с герметичным узлом прохода для ручки мешалки;
- материал для теплоизоляции днища (играет роль системы подогрева);
- ручная мешалка из подручных материалов (можно использовать лопату или винтовой шнек);
- патрубки для подачи/вытяжки субстрата и для вывода биогаза.
В процессе строительства вам могут понадобиться дополнительные материалы: трубы, фильтры, клапаны. Все это можно найти в строительном магазине. Конструкция довольна проста, и вы сможете усовершенствовать ее по мере возведения.
Советы по самодельному изготовлению
Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв
Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками
Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.
На участке перед установкой оборудование необходимо:
- правильно выбрать место (желательно, как можно дальше от жилого дома)
- рассчитать ежедневные объемы образуемого навоза
- выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
- найти место для отходов навоза
- выкопать котлован
- приобрести емкость для резервуара и закрепить ее на дне котлована
- загерметизировать все места стыков
- сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)
Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.
Завершающим этапом постройки считается проверка оборудования на герметичность.
Делаем установку из пластиковой бочки
В качестве эксперимента можно попробовать сделать установку из обычной пластиковой бочки. Они выпускаются объемом от 100 до 200 литров. Бочка будет служить реактором. Сделайте в ней два отверстия для входа и выхода патрубков. Входное отверстие делается ближе к днищу, а выходное — сверху. Диаметр отверстий зависит от диаметра используемых патрубков. Пластиковые трубы можно купить в строительном магазине. Вставляем их в отверстия и надежно изолируем. Для входа подойдет труба с изгибом (с соединителем), а для выхода — короткая прямая трубка.
Не забудьте про теплоизоляцию бочки. Ее можно обмотать минеральной ватой, пенополиэтиленом или любым другим материалом. Лучше всего поставить бочку на солнце, чтобы увеличить температуру внутри реактора. Засыпаем внутрь сырье в соотношении 0,7 л воды на 1 кг навоза. Ставим любую подходящую емкость для отвода шлама, устанавливаем сверху ведро и ждем брожения. Ждем около трех недель первой партии своего домашнего биогаза. Помните, что перед использованием метан нужно очистить от двуокиси углерода. С этой задачей справится специальный фильтр, который продается в магазине как «фильтр для очистки сжатого воздуха, углекислого газа и пара».
Биогаз из навоза своими руками: строим подземную установку
Еще один простой способ возвести собственную установку по переработке навоза в биогаз — построить подземную систему. Для начала необходимо вырыть яму объемом не меньше одного кубометра. Ее стенки и днище заливаются керамзитобетоном. С противоположных стен выводится по одной трубе для подачи биомассы и выведения шлама. Выходная труба должна располагаться ближе к днищу, а входная — на 50 см выше дна. Конец выходной трубы подводится к емкости для отходов. Конец входной трубы должен быть расположен таким образом, чтобы вам было удобно закачивать через него новое сырье.
Верхняя часть этого «бункера» представляет собой газгольдер купольной или конусообразной формы. Его проще всего изготовить из металлических листов или кирпичной кладки. На вершине газгольдера монтируется герметичный люк и газовая труба с гидрозатвором.
Перемешивание субстрата в такой установке происходит по принципу барботажа. Для этого возьмите несколько пластиковых труб и проделайте в них как можно больше дырочек. После этого закрепите трубы внутри реактора в вертикальном положении. Когда газ будет подниматься вверх, он будет испускать пузырьки, которые на выходе начнут бурлить в субстрате, тем самым его перемешивая.
Отходы биомассы после получения газа
Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.
Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.
Преимущества биотехнологий
Технология получения биотоплива из различных природных источников не нова. Исследования в этой области начались еще в конце 18 века и успешно развивались в 19 столетии. В Советском Союзе первая биоэнергетическая установка была создана в сороковых годах прошлого века.
Биотехнологии давно применяются во многих странах, но именно сегодня они приобретают особое значение. Вследствие ухудшения экологической обстановки на планете и высокой стоимости энергоносителей, многие устремляют свои взоры в сторону альтернативных источников энергии и тепла.
Технология переработки навоза в биогаз позволяет уменьшить количество вредных выбросов метана в атмосферу и получить дополнительный источник тепловой энергии
Безусловно, навоз является очень ценным удобрением, и если в хозяйстве имеется две коровы, то и проблем с его применением не возникает. Другое дело, когда речь идет о фермерских хозяйствах с большим и средним поголовьем, где в год образуются тонны зловонного и гниющего биологического материала.
Чтобы навоз превратился в качественное удобрение, нужны площади с определенным температурным режимом, а это лишние расходы. Поэтому многие фермеры складируют его, где придется, а затем вывозят на поля.
В зависимости от объема сырья, образующегося в сутки, следует подбирать габариты установки и степень ее автоматизации
Современные биотехнологии позволяют не только нейтрализовать вредное воздействие метана на экологическую обстановку, но и заставить его служить на благо человека, извлекая при этом немалую экономическую выгоду. В результате переработки навоза образуется биогаз, из которого затем можно получить тысячи кВт энергии, а отходы производства представляют собой очень ценное анаэробное удобрение.
- Организация системы по получению биогаза экономически обоснована для фермерских хозяйств. Если сырье дают только две коровы, его лучше использовать в качестве удобрения.
- Полученный путем переработки навоза газ обеспечит теплом и энергией. После очистки он может поставляться в плиту и котел, закачанный в баллон использоваться электрогенератором.
- Конструктивно простейшую перерабатывающую установку несложно построить собственными руками. Главный орган ее — биореактор, который нужно хорошо гидро- и теплоизолировать.
- Для тех, кто желает сократить сроки сооружения системы, подойдет пластиковая емкость заводского изготовления. При ее использовании действуют аналогичные принципы сооружения и изоляции.
Разновидности биогазовых установок
Их различают по внешнему виду, а также по составным элементам конструкции и используемым при создании материалам.
По типу загрузки
По типу загрузки сырья существует две разновидности установки — беспрерывной загрузки и порционной.
Они отличаются друг от друга временем сбраживания сырья и регулярностью загрузки. Самой эффективной с точки зрения получения биогаза является установка непрерывной загрузки.
По внешнему виду
Внешний вид устройства зависит от метода накопления и хранения биогаза. Он может собираться в специальном газгольдере, в верхней части реактора или под гибким куполом, плавающим или стоящим отдельно от реактора.

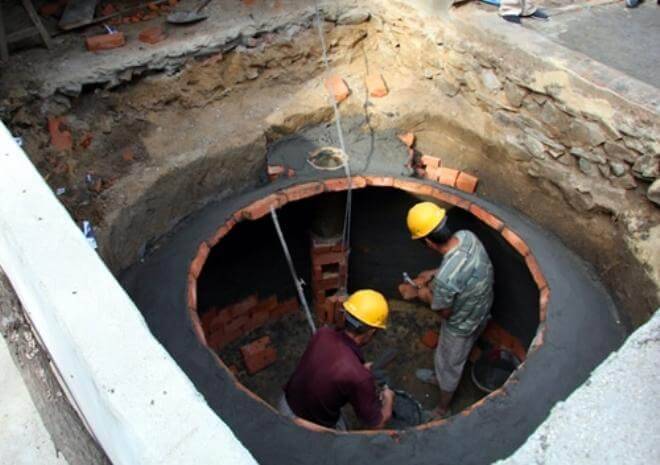

Подземная установка для производства биотоплива
Чтобы сэкономить пространство, лучше всего строить подземные установки. Это самый простой способ получить биогаз в домашних условиях. Для обустройства подземного биореактора вам нужно выкопать яму и залить ее стены и дно армированным бетоном.
С двух сторон в емкости делают отверстия для входной и выходной трубы. Причем выходная труба должна находиться у основания контейнера для откачки отработанной массы. Ее диаметр – 7-10 см. Входное отверстие диаметром 25-30 см лучше всего располагать в верхней части.
Биотоплевная подземная установка
Сверху установку закрывают кирпичной кладкой и устанавливают газгольдер для приемки биогаза. На выходе из емкости нужно сделать клапан для регуляции давления.
Биогазовую установку можно закопать во дворе частного дома и подвести к ней канализацию и отходы домашнего скота. Перерабатывающие реакторы могут полностью покрывать нужды семьи в электричестве и отоплении. Дополнительный плюс в получении удобрения для огорода.
Биореактор своими руками – это способ получать энергию из подножного материала и делать деньги из навоза. Он сокращает расходы фермерского хозяйства на электроэнергию и увеличивает рентабельность. Вы можете сделать его самостоятельно или заказать установку. Цена на нее зависит от объема, начинается от 7000 рублей.
Реактор с ручной загрузкой без перемешивания
Это наиболее простая установка для дома, объем которой может составлять от 1 до 10 кубических метров. Она способна переработать до 200 кг навоза в сутки.
Вариант с ручной загрузкой
Состоит она из минимального количества частей:
- Бункер для свежего сырья.
- Реактор.
- Устройство отбора биогаза.
- Емкость выгрузки сбродившего сырья.
Такая установка может быть использована для южных районов, поскольку она работает без перемешивания и подогрева, а также предназначена для функционирования в психофильном режиме. Использованное сырье удаляется из реактора через трубу выгрузки в период загрузки очередной порции навоза. Это происходит за счет давления биогаза в реакторе.
При изготовлении подобной конструкции своими руками рекомендуется соблюдать следующую последовательность:
- После расчета суточного объема навоза и выбора реактора нужного размера необходимо определить расположение будущей конструкции, а также заготовить материалы для установки.
- Затем нужно соорудить загрузочную и выгрузочную трубу, а также сделать котлован для установки.
- После монтажа реактора в котлован необходимо установить загрузочный бункер и газоотвод, а также крышку люка.
- Проверить конструкцию на герметичность, покрасить ее и теплоизолировать.
- Запустить в эксплуатацию.
Конструкция с ручной загрузкой, подогревом и перемешиванием
Биогазовую установку можно соорудить с ручной загрузкой сырья и его периодическим перемешиванием. При этом она не потребует от владельца больших финансовых вложений. Конструкция подойдет для небольшого фермерского хозяйства, так как ее мощность — это переработка до 200 кг навоза в сутки. Чертежи такой установки сходны с чертежами предыдущего варианта, а сделать их можно, обратившись к специалисту.
Данная установка может работать в мезофильном и термофильном режимах
Для стабильного и максимально интенсивного процесса сбраживания монтируется специальная система подогрева реактора. Биогазовая установка может работать в двух режимах. Реактор подогревается с помощью водогрейного котла, работающего на получаемом биогазе. Остальной биогаз может применяться для работы бытовых приборов.
Переработанное сырье хранится в специальной емкости до внесения в почву или используется в качестве питательной среды для калифорнийских червей.
Установка с газгольдером, пневматической загрузкой, подогревом и перемешиванием сырья
Подобная установка предназначена для небольших и средних хозяйств с переработкой в биогаз до 1,5 тонн навоза в сутки. Подогрев сырья происходит за счет теплообменника с водонагревательным котлом, который работает на полученном газе. Трубопровод выгрузки массы оснащен специальным разветвлением для сбора биоудобрения в хранилище и для погрузки в транспортные средства с последующим вывозом на поля.
Конструкция такой самодельной установки подразумевает пневматическую загрузку навоза в реактор, а также перемешивание биогазом, отбор которого осуществляется автоматически. Биогаз хранится в специальном отсеке — газгольдере.
Дополнительное оборудование
К дополнительному оборудованию, без которого невозможна работа биореактора, относят:
- измельчающее устройство;
- источник тепловой энергии;
- систему сброса технической воды;
- хранилище сапропеля;
- очистную установку;
- основной газгольдер;
- установку сжижения газа;
- газгольдер для сжиженного газа;
- управляющую систему.
Измельчающее устройство
Измельчающее устройство принимает поступающую с мест содержания животных/птиц навозную/пометную жижу, а также смытую или убранную вручную подстилку и измельчает все крупные фрагменты, чтобы облегчить работу бактерий. Кроме того, измельчающее устройство смешивает измельченную массу с водой, чтобы обеспечить необходимый уровень влажности, причем во время смешивания происходит доизмельчение материала.
Такой измельченный и разведенный водой материал называют субстратом.
После подготовки субстрат по трубам поступает в метантенк и смешивается с находящимся в нем веществом.
Источник тепловой энергии
Чаще всего роль такого источника исполняет адаптированный для работы на метане газовый котел, который в зимнее время также снабжает теплом систему отопления.
При этом необходимо постоянно отслеживать температуру внутри биореактора, чтобы она все время находилась в оптимальных пределах и, при необходимости, увеличивать или снижать подачу газа, для чего внутри емкости устанавливают датчики температуры.
Система сброса технической воды
Сливаемая с биореактора техническая вода содержит немного органических и неорганических веществ, но в ней нет ни возбудителей болезней, ни яиц или личинок глистов, а также семян сорняков. Поэтому ее можно использовать для полива, а также для разведения составов, используемых для подкормки.
Для реализации всех этих возможностей система, помимо периодически открываемого сливного клапана, должна содержать емкость для технической воды и средства доставки к месту использования.
Хранилище сапропеля
Скапливающийся на дне метантенка сапропель через специальный клапан поступает в хранилище, где постепенно накапливается. Он является хорошим удобрением, сопоставимым с перегноем, однако менее качественно разрыхляющим почву.
Тем не менее, сапропель эффективно заменяет многие комплексные удобрения, ведь содержит широкий спектр органических и неорганических веществ.
После заполнения хранилище открывают и извлекают из него собранный материал, который затем вносят в почву.
Очистное устройство
Биогаз состоит из метана (50–60%) и других газов, поэтому в неочищенном состоянии обладает малой теплотворной способностью.
Такой очищенный биогаз по своей теплотворной способности сопоставим с природным и сжиженным газом, поэтому его можно использовать в качестве топлива для любых устройств, изначально работающих на указанных видах топлива.
Основной газгольдер
Это оборудование необходимо для сглаживания перепадов давления газа во время подключения или отключения потребителей. Газгольдер изготавливают из стали, благодаря чему он выдерживает давление в десятки или сотни атмосфер.
Вместе с газгольдером работает и насос, закачивающий в него газ под необходимым давлением.
Аппарат сжижения газа и газгольдер для его хранения
Эта установка позволяет запасать газ в те периоды, когда потребление меньше производства. Дело в том, что сжиженный газ занимает гораздо меньше места, поэтому при одинаковом объеме хранилища его можно запасти заметно больше.
Аппарат сжижает газ с помощью охлаждения, благодаря чему он переходит из газообразного в жидкое состояние. Газгольдер для сжиженного газа изготавливают из высокопрочной стали, а также тщательно утепляют, ведь давление внутри газгольдера зависит не только от количества сжиженного метана, но и от его температуры.
Такой газгольдер позволяет в летние месяцы делать запас сжиженного метана, который зимой можно будет использовать для отопления или других нужд, компенсируя им недостаточную выработку биогаза. Кроме того, сжиженный газ из газгольдера хорошо подходит для заправки автомобилей и иной техники, работающей на таком виде топлива.
Управляющая система
Для обеспечения максимальной выработки биогаза, а также для увеличения доли метана в нем необходимо не только поддерживать оптимальную температуру, но и своевременно выполнять все необходимые действия, то есть:
- подавать субстрат;
- отводить воду;
- удалять сапропель;
- регулировать работу очистной и сжижающей установок.
Кроме того, к ней подключены датчики, отслеживающие состояние и работоспособность всех входящих в нее устройств.
Строительство подземной установки по производству биогаза
Теперь поговорим о простейшей установке, позволяющей получить биогаз в домашних условиях с наименьшими затратами. Рассмотрим строительство подземной установки. Чтобы ее изготовить нужно вырыть яму, ее основание и стены заливаются армированным керамзитобетоном. С противоположных сторон камеры выводятся входное и выходное отверстия, куда монтируются наклонные трубы для подачи субстрата и откачки отработанного шлама.
Выходная труба диаметром примерно 7 см должна находиться практически у самого дна бункера, другой ее конец монтируется в компенсирующую емкость прямоугольной формы, в которую будут откачиваться отходы. Трубопровод для подачи субстрата располагается приблизительно на расстоянии 50 см от дна и имеет диаметр 25-35 см. Верхняя часть трубы входит в отсек для приема сырья.
Реактор должен быть полностью герметичным. Чтобы исключить возможность попадания воздуха, емкость необходимо покрыть слоем битумной гидроизоляции
Верхняя часть бункера – газгольдер имеет купольную или конусную форму. Она изготавливается из металлических листов или кровельного железа. Можно также конструкцию завершить кирпичной кладкой, которая затем оббивается стальной сеткой и штукатурится. Сверху газгольдера нужно сделать герметичный люк, вывести газовую трубу, проходящую через гидрозатвор и установить клапан для сброса давления газа.
Для перемешивания субстрата можно оборудовать установку дренажной системой, действующей по принципу барботажа. Для этого внутри конструкции вертикально закрепите пластиковые трубы, чтобы их верхний край был выше слоя субстрата. Проделайте в них множество отверстий. Газ под давлением будет опускаться вниз, а поднимаясь вверх, пузырьки газа будут перемешивать находящуюся в емкости биомассу.
Если вы не желаете заниматься строительством бетонного бункера, можно купить готовую емкость из ПВХ. Для сохранения тепла ее нужно обложить вокруг слоем теплоизоляции – пенополистиролом. Дно ямы заливается армированным бетоном слоем 10 см. Резервуары из поливинилхлорида допускается использовать, если объем реактора не превышает 3 м3.
Материалы и агрегаты, используемые для создания биогазовой установки.
Нужно сказать сразу, что не следует пытаться изготовить сложную установку. Также не стоит брать за образец установку, созданную профессионалами. Ничего хорошего из этого не выйдет. В лучшем случае, самодельная биогазовая установка получится через чур дорогой и громоздкой, а в худшем случае не будет закончена вовсе.
Все материалы, используемые для изготовления биогазовой установки своими руками, должны быть максимально простыми и дешевыми. Если есть желание удешевить конструкцию, то можно обойтись без газгольдера (емкости для хранилища газа). В этом случае накапливать биогаз не получится, зато можно будет легко и быстро избавляться от биологических отходов.
Итак, простейшая схема самодельной биогазовой установки выглядит следующим образом:
- Биореактор
- Бункер загрузки
- Труба разгрузки
- Трубы вывода газа
Для создания реактора (место, в котором будет происходит процесс брожения и распада) можно использовать большой металлический бак. Крайне желательно, если бак будет изготовлен из качественной (легированной) нержавеющей стали. Это существенно увеличит срок службы, так как внутри реактора происходят достаточно агрессивные химические процессы. Если большого металлического бака нет, то можно сварить его из листовой стали с обязательной проверкой на герметичность.
Бункер для загрузки и трубу разгрузки также можно сделать самостоятельно из металлических листов, с применением сварки. Не следует забывать о том, что процесс брожения быстрее всего проходит при высокой температуре. При недостаточной температуре, процесс брожения и распада проходит намного медленнее. Подобная конструкция не имеет подогрева, и не может похвастаться высокой эффективностью. Лучше всего использовать ее в теплое время года, либо в южных регионах страны. Но даже в средней полосе России она будет достаточно полезной и сможет перерабатывать до 50-60 килограммов пищевых отходов в сутки.
Дабы повысить эффективность биогазовой установки к ней можно добавить газгольдер. По большому счету – это большой герметичный бак, аналогичный баку для реактора, но наличие емкости для сбора газа, значительно усложнит всю конструкцию. В частности, будет необходимо добавить газопровод, запорную арматуру и позаботится о безопасности конструкции, так как чрезмерное давление газа может быть чревато взрывом.
Факторы, влияющие на производство биогаза
Объем продуцируемого дружной командой микробов биогаза при различных условиях может меняться и зависит от ряда факторов.
Вид сырья
Больше всего биогаза можно получить из отходов пищевой промышленности, содержащих сахарный жом и большое количество жиров. Наименее выгодным видом сырья является навоз крупного рогатого скота.
Навоз — сырье для биогаза
Температура
С ростом температуры производительность бактерий увеличивается. По температурному режиму газогенераторы делятся на три типа.
Психрофильные
Это установки без подогрева, в которых температура поддерживается в пределах от 18 до 25 градусов. В настоящий момент почти не применяются.
Мезофильные
Благодаря подогреву температурный режим выдерживается в пределах от 25 до 40 градусов.
Достоинства:
- низкие энергозатраты;
- аминокислотный состав удобрений является максимально полезным.
Недостатки:
- относительно низкая производительность по биогазу;
- отсутствие обеззараживающего эффекта (в сырье содержатся болезнетворные бактерии, от которых следовало бы избавиться).
Газогенераторы, применяемые раньше для автомобилей, вполне подходят и для домашнего использования. Как сделать газовый генератор своими руками по шагам, читайте в статье.
О плюсах использования электрогенератора на дровах читайте тут.
Если вы живете в частном доме, то у вас есть уникальный шанс испробовать различные варианты альтернативных источников энергии. Здесь https://microklimat.pro/sistemy-otopleniya/alternativnoe-otoplenie/alternativnye-istochniki-energii-dlya-chastnogo-doma.html вы найдете обзор вариантов установок для получения бесплатной энергии.
Термофильный
Применяется интенсивный подогрев, температура превышает 40 градусов.
Достоинства:
- высокая производительность;
- гибнут болезнетворные бактерии.
Недостатки:
- высокие энергозатраты;
- низкое качество удобрений.
Термофильный биореактор на навозе
Для каждого вида сырья существует оптимальный температурный режим. Почему нельзя просто разогреть реактор до максимально возможной температуры? По двум причинам:
- из-за роста энергозатрат понизится рентабельность установки;
- с ростом температуры увеличивается и количество свободного аммиака.
Последняя зависимость приводит к торможению газогенерации (этот газ является токсичным для бактерий).
Обмен веществ и свобода перемещения
Сырье должно быть достаточно разжиженным, чтобы микробы и пузырьки газа могли в нем двигаться. Для этого в установку доливают горячую воду, доводя влажность загрузки до 85% зимой и до 92% летом.
Чтобы в реакторе лучше происходили обменные процессы, его содержимое нужно время от времени (примерно каждые 4 – 6 часов) перемешивать.
Время брожения
Если сырье выгружать раньше положенного срока, бактерии не будут успевать компенсировать потери в численности и производительность их колоний упадет.
При чрезмерно длительной выдержке производительность также снижается из-за недостатка питательных веществ.
В среднем оптимальное время брожения составляет:
- для психрофильного режима: 30 – 40 суток или более;
- для мезофильного: 10 – 20 суток;
- для термофильного: 5 – 10 суток.
Оптимальное значение опять же зависит от сырья. Углерода должно быть раз в 10 – 20 больше, чем азота.
