Самодельные бетономешалки: ручные, электрические

Подготовка чертежей

Выбранную ёмкость необходимо отобразить в масштабе на бумаге. Все расчеты, размеры обязательно переносят на план-схему. Там же отображают расположение каркасной стойки, непосредственно самой бочки и дополнительной фурнитуры (креплений, поворотных механизмов, мотора с защитным щитком).

При отсутствии художественных навыков всегда можно воспользоваться готовыми план-проектами для различных моделей бетономешалок.

Обратите внимание!

Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)
Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления
Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

https://youtube.com/watch?v=mU7JPUEq4E0

Как сделать бетономешалку из стиральной машины?

Лучше всего для этого подойдут старые советские модели стиральных машин. Но можно использовать и барабаны от современных аппаратов с горизонтальным или, уж если «повезло», вертикальным типом загрузки.

Набор инструмента в этом случае мало чем отличается от предыдущего, но вполне можно будет обойтись и без сварки (раму собрать на болты), но понадобится паяльник.

В случае отсутствия металла для изготовления рамочного каркаса вполне подойдет и деревянный брус с сечением не менее 10?10 см, собрать который получится с помощью обычных саморезов и уголков.

Дополнительно раму можно поставить на колеса, что позволит ее эксплуатацию в любой части строительного участка, без строгой привязки к определенному месту.

Если двигатель стиральной машины находится в рабочем состоянии, то он подойдет в качестве рабочего органа, в ином случае потребуется подбирать другой или делать бетоносмеситель принудительного действия с ручным приводом.

Работа по сборке бетономешалки начинается с того, что устанавливается вал, к которому крепятся металлические лопасти. Для этого используется старое место крепления двигателя. А сам вал может быть изготовлен из металлического шкива, к которому привариваются детали из металла.

К внутренней стороне бака также следует прикрепить специальные скобы из металлического листа с помощью гаек.

Как вариант, лопасти могут присутствовать только на внутренней стороне емкости, при этом эффективность перемешивания будет ненамного ниже, так как общий объем единоразово приготовляемого объема бетона небольшой и ограничен размерами бака.

Обязательно следует продумать вопрос герметизации сливного отверстия бака, чтобы не допустить вытекания раствора во время приготовления. А после завершения всех подготовительных работ емкость устанавливается на раму, подключается к двигателю. Она готова к работе.

Но стоит заметить, что собранная бетономешалка своими руками из стиральной машины больше подойдет для замешивания растворов без использования крупнофракционных составляющих, например, смесей для оштукатуривания поверхностей.

Можно также ее использовать для замешивания растворов для укладки самовыравнивающихся полов.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

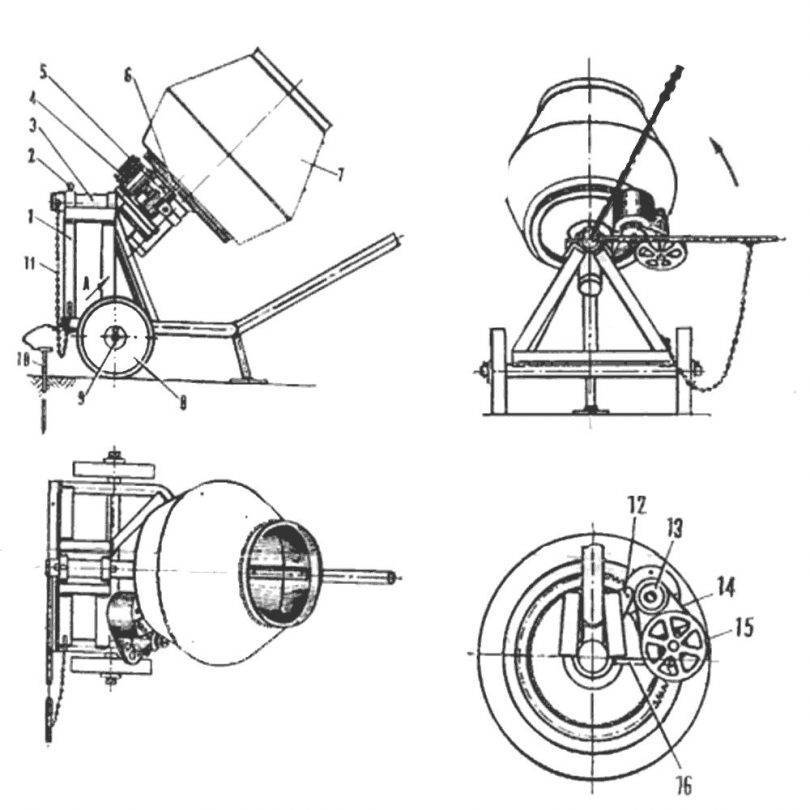

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
Электродвигатель (мощность 200 Вт).
Шкив, приводной ремень, выключатель от стиралки.

Для изготовления основания нужен металлический уголок размером 50х50.
Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
В качестве оси понадобится прочный стержень из металла на 4,5 см.
Редуктор.
Арматура.
Полоса из металла.
Шариковые подшипники.
Провод.
Шайбы и болты.

Читать также: Какие вольфрамовые электроды для сварки нержавейки

Инструменты

Болгарка.
Ножовка по металлу.
Дрель.
Паяльник.
Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

Подключение двигателя

Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.

Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.

Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.

Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.

Из стиральной машины

Следующее интересное решение – шнековая бетономешалка из двигателя стиральной машины активаторного типа. Помимо мотора, используется бак. Если корпус целый, двигатель и бак можно оставить внутри, но раствор придется выгребать из емкости мастерком. Чтобы устранить такую проблему, рекомендуется установить мотор и бак на сконструированный своими руками каркас.

Самым простым решением станет каркас вида «качели». Он выдерживает значительные нагрузки, легко передвигается, а емкость в такой конструкции удобно очищается от готового раствора.

Перед сборкой потребуется подготовить чертеж, старую стиральную машину, металлические уголки для каркаса, стальные полосы для лопастей, сварочный аппарат, дрель, отвертки, ножовку для работы с металлом.

Порядок сборки шнековой бетономешалки:

Сварить из уголка 50х50 мм два треугольника. В основании используется отрезок длиной 0,6 метра. Боковые стороны – отрезки по 0,8 метра. Готовые фигуры располагают друг напротив друга и соединяют между собой в основании двумя уголками длиной 0,5 метра. Опора готова.
В верхней части каждого треугольника привариваются две гайки или два куска труб, чтобы будущий вал диаметром 25 мм свободно проворачивался. После установки вала с внешней стороны можно наварить гайки, чтобы он не вылетел во время работы.
Два уголка длиной 1,4 метра положить напротив друг друга. Между ними в виде лесенки разместить 3 уголка длиной 0,4 метра – один посредине, два сверху и снизу. Соединить сваркой. Средним уголком приварить к валу. Качели для бака готовы.
Из бака стиральной машины вытащить активатор. Сделать две стальные полосы длиной 0,9 мм, шириной и толщиной 50х4 мм. Подготовить ось – установить с одной стороны крепление шкива, с другой стороны должна быть резьба, выступающая из дна на 5 см. Сделать в полосах посредине отверстия под размер резьбы оси, затем их слегка согнуть, чтобы они приобрели форму лопастей. Под углом 90° по отношению друг к другу установить лопасти на ось, закрепить гайкой, затем сваркой.
Бак с миксером приварить на одну из сторон качели так, чтобы дно было направлено в сторону вершин треугольников. Сливное отверстие наглухо закрыть.
Проверить лопасти, убедиться, что они свободно ходят и не касаются бака. Установить двигатель на качели напротив емкости, в уголках лесенки проделать отверстия и зафиксировать мотор шпильками. Чтобы избежать попадания воды, сделать для мотора резиновый кожух.
Подключить двигатель к электросети, запустить проверку бетономешалки. Чтобы освободить емкость от раствора, качели поднимают вверх, придерживая за сторону с двигателем.

Если необходимо, чтобы бак размещался под определенным углом, снизу устанавливают костыль в виде буквы Т нужной высоты.
