Основные неисправности бетономешалки и их устранение
Во время работы случаются разные поломки. В ряде случаев ремонт бетономешалки легко можно произвести своими руками, без обращения к специалистам сервисного центра. Наиболее часто неисправности бетономешалок связаны со следующими узлами и деталями.
Редуктор
Поломка редуктора относится к разряду сложных и достаточно дорогих. Часто заменой одной шестерни дело не обходится. Приходится устанавливать новый узел.
Опорные подшипники
Чтобы поставить новый подшипник, вначале нужно снять барабан и шестерню. После требуется выбить вал. Затем с него нужно стянуть съемником подшипник. Вместо изношенного либо поломанного следует поставить целый и собрать в обратной последовательности агрегат.
Зубчатый венец либо входящая с ним в зацепление шестерня
Венец может быть секторного или сплошного вида. Заменить без разборки бетономешалки получится только деталь первого типа. Чтобы снять изношенную ведущую шестерню, раскручивают фиксирующее ее болтовое соединение. Затем демонтируют данную деталь, заменяя ее новой.
Электропривод
Если греется электродвигатель от ручной бетономешалки, то это может быть вызвано его перегрузкой либо подгоранием обмоток или подклиниванием ротора. Определиться с исправностью электрической части двигателя поможет мультиметр. С его помощью определяют целостность обмоток отсоединенного мотора. При обнаружении обрыва потребуется приобретать новый мотор. Вообще перечень проблем, связанных с электродвигателем, достаточно широкий. Нередко их устранение требует наличия специальных знаний.
Ременная передача (со шкивом либо ремнем)
Натяжение ремня или его смену удобно выполнять вдвоем. Особенности процесса при этом определяются конструкцией эксплуатируемого бетоносмесителя. Чтобы поменять стертый пластиковый шкив, понадобится раскрутить его крепления, предварительно сняв емкость.
Кнопка включения электродвигателя бетономешалки
Установить исправность пусковой кнопки также помогает мультиметр. Для этого кнопку нужно предварительно снять и отсоединить подходящие проводки. После требуется разобрать кнопку. Если катушка пускателя цела, то значит проблема в загрязненности контактов. Их достаточно почистить мелкой наждачной бумагой для восстановления работоспособности кнопки. Сгоревшую катушку понадобится заменить новой.
Со временем в результате износа в барабане образуются дырки. Их закрывают кусками листового металла подходящего размера с помощью сварки или же болтового соединения. Нечасто, но случается, что лопается рама (станина). Устраняют поломку, используя сварочный аппарат. Также редко приходится менять колеса.
Чтобы отремонтировать технику своими руками, потребуется использовать различные инструменты, приборы и приспособления. В примерный их перечень входят:
- мультиметр;
- болгарка;
- электродрель;
- сварочный аппарат;
- молоток;
- плоскогубцы и круглогубцы;
- гаечные ключи;
- отвертки;
- штангенциркуль, линейка или рулетка.
Постоянные нагрузки, неправильное техническое обслуживание и уход, износ деталей с течением времени приводят к возникновению различного рода неполадок с бетоносмесителем. Ремонт бетономешалки при этом можно доверить специалистам либо выполнить самостоятельно. В последнем случае, если агрегат не на гарантии, то получится сэкономить существенную сумму. Чтобы эксплуатируемая техника прослужила долго без поломок, нельзя ее перегружать
Самостоятельное изготовление
Заводская бетономешалка или сделанная своими руками состоит из трех основных компонентов: бадья, в которой перемешивается раствор, рама для крепления компонентов и привод – ручной или электрический (в некоторых случаях используются двигатели от мопеда или скутера).
На видео самодельная бадья для комбинированного смешивания раствора установлена на трактор Т-16:
Бадья для раствора
Во-первых, надо обдумать ее размер, учитывая что загружаться она будет на 30-40%. Больше нельзя, так как раствор будет выплескиваться и плохо перемешиваться.
Во-вторых, внимание надо обратить на форму – она должна быть грушевидной. Сверху, чтобы не выплескивалась вода и раствор, снизу – чтобы частицы бетона не забивались в углы между стенкой и дном. Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес
Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес.
Как вариант, может быть сделана бетономешалка из стиральной машины – если на чердаке завалялась старая советская круглая «стиралка», то с нее снимается бак для белья, который специально создан, чтобы внутри него крутилась жидкость. Дно усиливается, верх сужается и бак готов.
Если ничего подходящего нет, то грушу для бетономешалки можно сделать из стального листа, сечением 2-3 мм. Для днища следует взять металл потолще – порядка 5 мм – на него будет идти основная нагрузка от привода.
При диаметре 500 мм и высоте 400 получается компактная бадья, в которой, тем не менее, можно за раз приготовить 30 литров раствора.
Подробнее про конструкцию расскажут следующие чертежи:
Качественно сделать грушу для бетоносмесителя можно и не используя лопасти. На показанной схеме вместо них внутрь емкости наварены рассекатели раствора из 16 мм арматурного прута, которые дополнительно укрепляют конструкцию. Такая конструкция это отличная мешалка для арболита.
Крепление к валу происходит через ступицу от автомобильного колеса, которая приваривается или прикручивается ко дну. Если автомобильных запчастей в гараже не завалялось, то крепеж придется изготавливать вручную по чертежу.
Несущая рама
В ее конструкции могут быть самые различные вариации – здесь полная свобода действий, главное правило ее изготовления, чтобы она надежно удерживала все комплектующие и давала свободный доступ для загрузки-выгрузки бетона.
Основные различия инженерной мысли заключаются в способе выливания готового раствора, для чего делают подвижной саму бадью, либо конструируют определенным образом всю раму.
Для бадьи, изготовленной из стального листа, оптимальной будет рама, обеспечивающая ее наклон. Сама емкость присоединяется к приводу редуктора (15), на который усилие через муфту (16) приходит от двигателя (17).
Все это крепится на подрамнике (18) и поворачивается на шарнире (14). Для разных видов растворов рабочий наклон бадьи можно регулировать, для чего к подрамнику приваривается ушко (22) через которое проходит сектор (10), удерживаемый в нужном положении штырем (23).
Основных положений сектора нужно как минимум три:
Наклон 50% – для тяжелых растворов.
Наклон 30% – для легких смесей (например, штукатурных).
Горизонтальное положение чтобы промывать емкость.
Электродвигатель и редуктор
Редко эти детали покупаются отдельно – проще всего воспользоваться тем, что есть под рукой. Электродвигатель подойдет от стиральной машины, электрическая схема оттуда же, а редукторы собирают из велосипедных колес, ременных или цепных передач. Ближе всего к заводской конструкции это приваренный к днищу маховик, который крутится от «родного» бенедикса автомобильного стартера, насаженного на вал.
Все расчеты делаются отталкиваясь от следующих соображений:
- Мощность двигателя подбирается по соотношению 20 Ватт на литр раствора.
- Количество оборотов, что выдает редуктор для бадьи, должно находиться в пределах 30-50 за минуту. Меньшее количество увеличит время перемешивания, а большее будет разбрызгивать раствор или вообще вызовет центробежные силы, из-за которых перемешивание не будет происходить.
Применение ручной бетономешалки
После того как ручная бетономешалка своими силами собрана в единую конструкцию, ее стоит проверить. Бочка наполняется водой и поворачивается 2-3 оборота. Вода при этом не должна сильно течь из щелей, а несущий каркас деформироваться. Если это происходит, щели дополнительно герметизируются, а каркас усиливается. После этого в барабан можно загружать компоненты бетонного раствора, то есть песок, щебень, цемент и воду. С помощью поворотной рукояти он проворачивается 20-25 раз, и готовый раствор можно выгружать в подставленную тачку.
В целом не вызывает сомнений, что самодельная бетономешалка с ручным приводом в действии функционально ничем не уступает покупным аналогам.
А наличие такой конструкции, несмотря на ее сравнительную примитивность, окажет строителям помощь, которую трудно переоценить.
Особенности бетоносмесителей – конструкция и принцип работы
Бетономешалка поможет вам своими руками приготовить раствор или бетон для строительных работ на участке. Ее устройство несложное, большинство узлов можно собрать самостоятельно или использовать от старых машинных механизмов. Основными частями являются:
- металлический резервуар;
- подшипники на валу;
- каркас;
- электродвигатель с редуктором (только для устройств с электрическим приводом).
Чтобы выбрать подходящий вариант самодельной конструкции, нелишне ознакомиться, какие бывают бетономешалки, и как они работают. Используется несколько способов замешивания. Самый простой – гравитационный, когда резервуар со смесью переворачивается вокруг оси, раствор падает из одной части емкости в другую, одновременно перемешиваясь. Способ не самый хороший: качество среднее, приготовить большие объемы затруднительно. Для собственных нужд можно смонтировать очень быстро.
К выбору типа конструкции бетоносмесителя следует отнестись со всей важностью
Самый качественный бетон можно приготовить в устройстве, использующем вибрационное замешивание. Бадья в нем неподвижная, вращается только миксер, который качественно перемешивает и уплотняет раствор. Единственным недостатком является необходимость в электродвигателе достаточно большой мощности: для 20-литровой емкости понадобится привод на 1,3 кВт. Но небольшой вибромиксер для себя можно собрать в домашних условиях.
Наиболее распространенная конструкция бетономешалок в быту – совмещающая механическое и гравитационное замешивание. Вращающиеся части подобных устройств: миксер, перемешивающий раствор в неподвижной бадье, расположенной горизонтально или вертикально. Во втором варианте вращается сам резервуар, который имеет внутри выступы. Изготовить подобные устройства не так сложно и долго, как может показаться на первый взгляд.

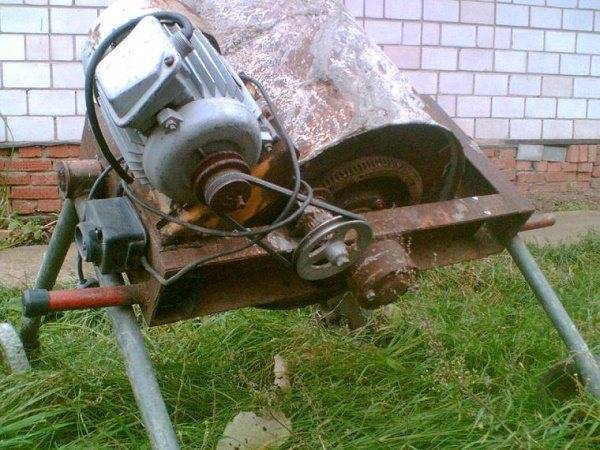

Устройство с двигателем и редуктором
Конструкция самодельной бетономешалки с двигателем от стиральной машины состоит из 3 узлов: двигателя, емкости и основы.
В качестве емкости используются бидоны из-под молока. Если же планируется больший размер бетономешалки, то применяется бак стиральной машины. Для изготовления бетоносмесителя принудительного действия устанавливается двигатель, который берется из той же стиральной машины.
Перед началом сборки бетономешалки своими руками из стиральной машины, нужно подготовить следующие материалы:
- емкость. Для этой цели используется барабан стиральной машины;
- двигатель из того же стирального агрегата;
- уголок из металла 50×50 мм. Он нужен для будущего основания устройства;
- 2 колеса от тачки. Они должны выдержать большой вес оборудования;
- металлический стержень для колес из закаленной стали в качестве оси;
- полоски металла шириной 50 мм и толщиной 4 мм;
- труба диаметром 30 мм.
Подготовка основания изделия
Самодельная бетономешалка из стиральной машины должна устанавливаться на прочное основание. Это влияет не только на процесс работы, но и увеличивает срок эксплуатации аппарата.
Порядок работы следующий:
- В качестве основания для 2 треугольников от уголка отрезается 2 отрезка по 60 мм.
- Для бедер треугольников отрезается еще 4 отрезка по 80 мм.
- Устанавливаются оба треугольника напротив друг друга и к их ребрам привариваются отрезки уголка по 50 м. Получается устойчивая конструкция.
- На 2 вершинах треугольников привариваются гайки с внутренним диаметром 31- 32 мм.
- Сквозь них просовывается труба диаметром 30 мм. Концы развальцовываются, чтобы она свободно вращалась, но выскочить не могла.
- Отрезаются 2 отрезка уголка длиной 1,4 м. Укладываются параллельно друг к другу и к ним привариваются 3 ступеньки.
- Лесенка прикладывается перпендикулярно трубе и приваривается к ней в средней части. Получаются качели.
https://youtube.com/watch?v=KxkelZpoBs0
Основание готово.
Полная сборка конструкции
На лесенку укладывается емкость и приваривается к ней. В баке стиральной машины установлен активатор. Его можно приспособить для работы. Внутри бочки будут вращаться лопасти.
Остается закрепить двигатель с редуктором. Для этого в корпусе сверлятся отверстия для болтов. Сверху располагается защитный корпус, который можно приспособить из автомобильной камеры.
Теперь подключается конструкция к сети и проверяется ее работоспособность. К преимуществу такого типа агрегата относится простота сливания бетона. Достаточно наклонить лесенку и раствор выльется. Недостатком является то, что под низ емкости нужно подставлять подпорку.
Бетономешалка, изготовленная своими руками, намного удобнее, чем покупная. Все элементы конструкции подбираются самостоятельно, следовательно, заменить в случае необходимости их будет легче.
https://youtube.com/watch?v=-LXMVuKFucs
Originally posted 2018-03-28 15:26:16.
Виды бетономешалок
Рисунок 1. Бетономешалка
Рассмотрим, как работает самодельная бетономешалка, чтобы подобрать нужную ее конструкцию. Не стоит думать, что загружая агрегат под завязку, удастся быстрее закончить мероприятие. Следует заранее определить вид устройства и его габариты, подходящие именно вам.
Механические или электрические
Если ваши помощники — сильные люди, вполне достаточно ручного механизма. В него нужно загрузить все ингредиенты смеси, после чего вращать рукоятку, перемешивая их.
Электрические самоделки позволяют быстрее и качественнее замешивать значительные объемы бетона. Мощные моторы требуют наличия на участке трехфазной сети. Когда присутствует лишь одна линия, подающая 220 В, производительность механизма резко снизится.
Принудительные, гравитационные или вибрационные
Рисунок 2. Разновидности бетономешалок
Конструкция, которую будет иметь самодельная бетономешалка электрическая, зависит от принципа ее работы:
- принудительное устройство имеет неподвижную емкость, внутри которой перемещаются лопасти;
- гравитационная бетономешалка электрическая перемешивает бетон вращением емкости с закрепленными на ее стенках лопастями;
- вибрационные агрегаты малопроизводительны, но готовят однородную смесь.
Лучше, когда сделан механизм с электродвигателем, поскольку его тогда можно крепить на вертикальную ось, увеличивая объем перемешиваемой смеси. Вибрационная бетономешалка электрическая выполняется посредством использования перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.
Объем бетономешалки
От объема будущей «помощницы» зависит производительность строительных работ. Оптимальный вариант — 200 л. Вручную столько замесить сложно.
Конструкции самодельных бетономешалок

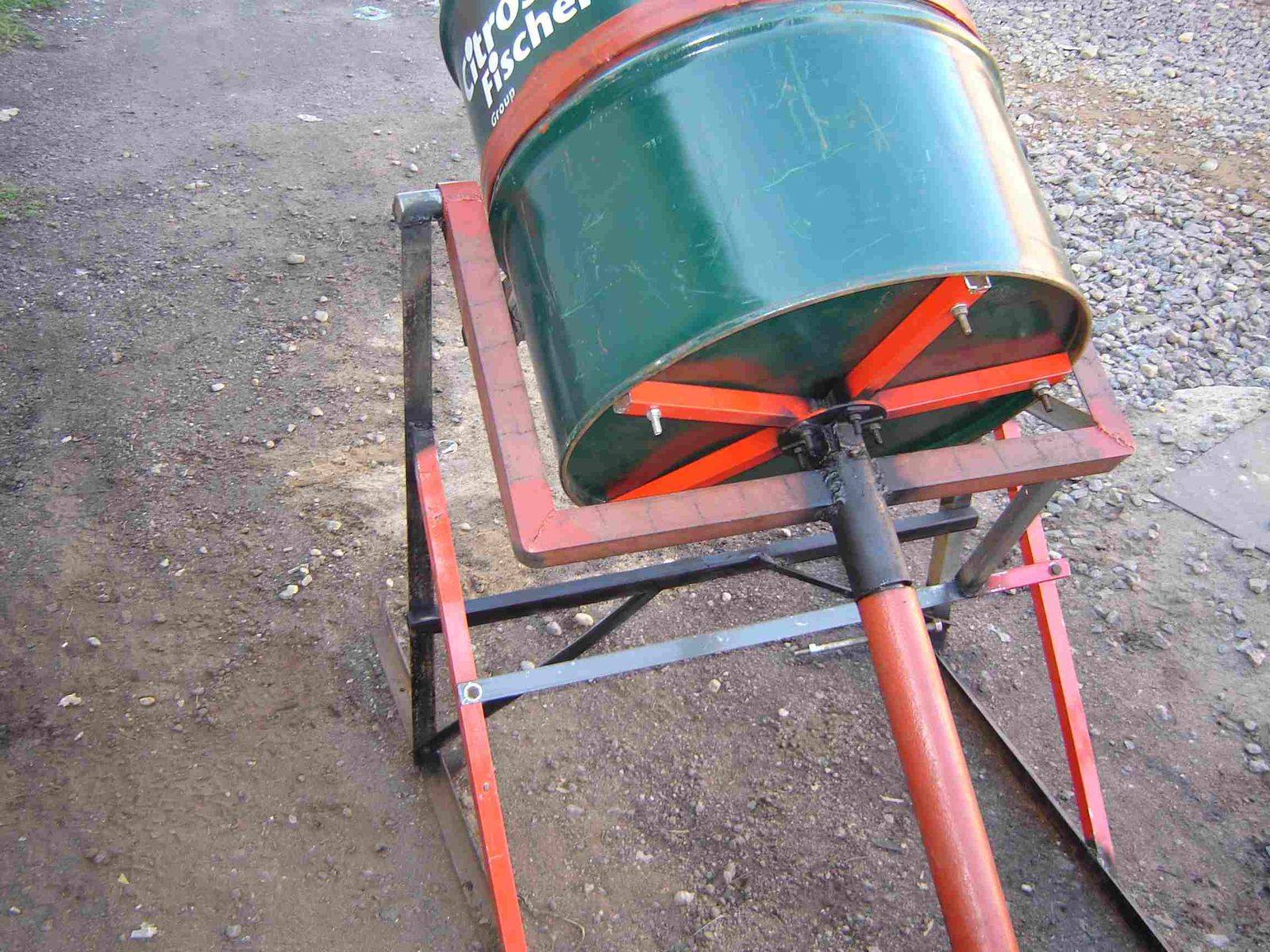

Простая механическая
Бетономешалка открытого типа
Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.
Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк
Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.
Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.
Комбинированная горизонтальная с гребенками
Бетономешалка с гребенчатым иксером
Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.
Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

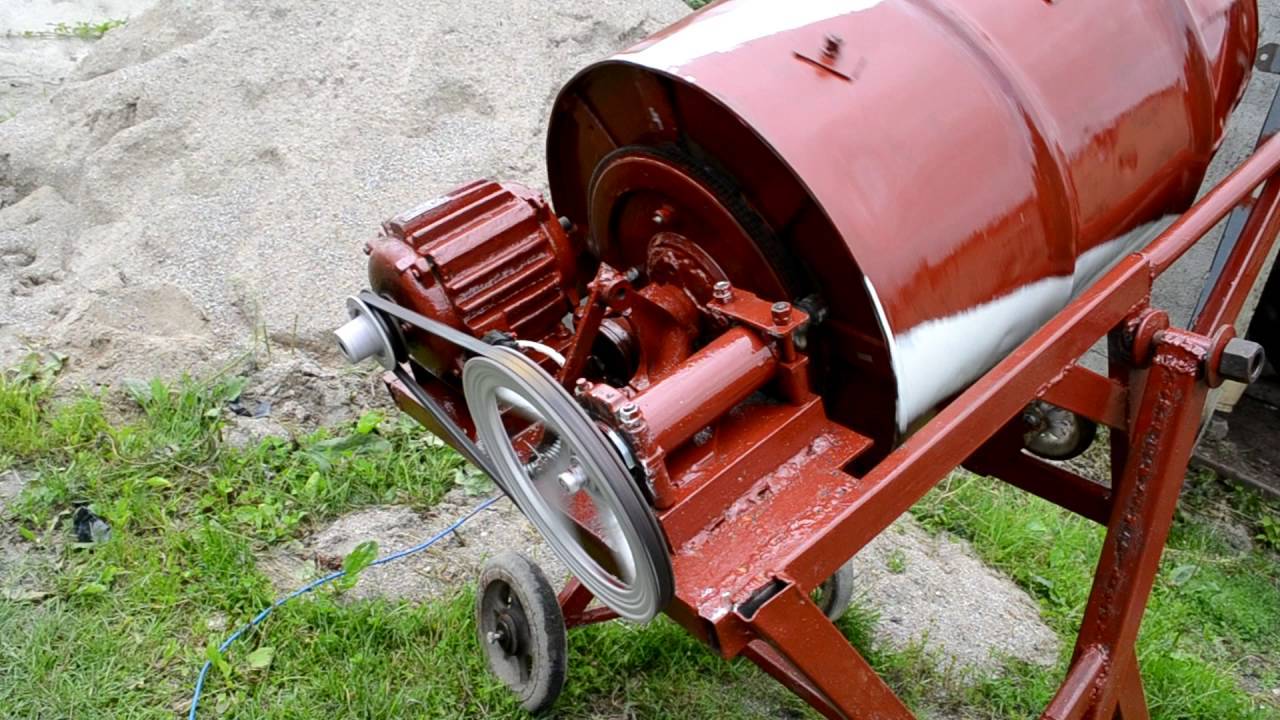

Конструкция бетономешалки с наклоняемой бадьей
«Настоящая электрическая»
Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:
- Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
- Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
- Лучший миксер для такой мешалки – рамного типа, приваренный к оси.
Вибрационная
Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.
Типичные ошибки следующие:
Конструкция вибрационной бетономешалки
- Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
- Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
- Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
- Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.
При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.
Вывод
Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.
Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”
***
2012-2020 Вопрос-Ремонт.ру
Вывести все материалы с меткой:
Перейти в раздел:
Инструкция: самодельная бетономешалка с двигателем от стиральной машины
Есть два вида бетоносмесителей:
- Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
- Электрический. Бак приводится в движение электрическим двигателем.
Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.
Комплектующие
- Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
- Электродвигатель (мощность 200 Вт).
- Шкив, приводной ремень, выключатель от стиралки.
- Для изготовления основания нужен металлический уголок размером 50х50.
- Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
- В качестве оси понадобится прочный стержень из металла на 4,5 см.
- Редуктор.
- Арматура.
- Полоса из металла.
- Шариковые подшипники.
- Провод.
- Шайбы и болты.
Инструменты
- Болгарка.
- Ножовка по металлу.
- Дрель.
- Паяльник.
- Сварка с электродами.
Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.
Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.
Пошаговое выполнение работ
Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:
Изготовьте каркас (основание)
Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.
- От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
- Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
- К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
- Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
- Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.
Корпус
К основанию каркаса арматурой прикрепите колеса.
Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.
Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.
Подключение двигателя
Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.
Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.
Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.
Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.
