Барбекю из кирпича: чертежи и фотографии

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

ширина 180 см;
глубина 90 см;
высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Проекты кирпичных мангалов с печкой

Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.

Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.

Печь мангал с закрытой плитой

Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.

Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.

Печь мангал с открытой плитой

Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.

Печь мангал с духовкой плитой

Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда

Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке

Чертежи и фото

К счастью, составлять проект и рисовать чертежи мангала самостоятельно не нужно. В интернете можно найти готовые проекты на любой вкус и кошелек (рисунок 2).

Рисунок 2. Для строительства можно использовать готовые чертежи

Просмотрев несколько фото, вы сможете выбрать подходящий вариант барбекю, а изучив чертежи, сразу приступайте к закупке материалов и непосредственному строительству.

Проектирование и выбор места

Выбирая проект зоны барбекю, особое внимание уделите месту под нее. Очень часто именно мангал является сердцем загородного дома или дачи, и к вопросу благоустройства данного элемента ландшафтного дизайна стоит отнестись серьезно (рисунок 3)

Тонкости устройства дымохода

Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
Советуем прикрыть дымоход навесом, для правильного функционирования.
Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
Дымосборник можно сделать металлическим, это облегчит конструкцию.
При сложной конструкции сводов, в сооружении мангала используется кружало.

Самодельные очаги

При желании каждый владелец дачи может сделать очаг своими руками или силами наемных рабочих. Многие так и поступают по разным причинам, в числе которых и дороговизна готовых изделий, и желание создать неповторимый по дизайну уголок отдыха.

Прежде чем приступать к этой работе, необходимо правильно выбрать место для костра на даче. Желательно, чтобы оно находилось вдали от стоянки автомобиля, зеленых насаждений и деревянных построек, но с него открывался красивый вид. Очень неплохо учесть и преимущественное направление ветра, чтобы дым от костра не летел в дом или на соседский участок.

Дачное костровище можно сделать наземным или заглубленным.

Заглубленные

Выбирая этот вариант, к перечисленным требованиям по выбору места придется добавить ещё одно: уличный очаг важно разместить в незатапливаемом осадками и талой водой месте. Сделать такую конструкцию можно за пару часовИсточник mainavi.ru. Сделать такую конструкцию можно за пару часовИсточник mainavi.ru

Сделать такую конструкцию можно за пару часовИсточник mainavi.ru

Определившись с местом, а также с размером и формой конструкции, в соответствии с этими параметрами в земле копается яма глубиной не более полуметра, иначе костер будет плохо гореть. Её дно нужно засыпать щебнем или гравием и уплотнить.

Дальше все зависит от наличия материалов, вашего желания и вкуса. Стенки ямы можно отделать и укрепить по-разному: кирпичной или каменной кладкой на жаропрочном растворе, простой укладкой кирпича по периметру, как на фото, вставкой из листовой стали. Используя стальной кожух, его нужно сделать чуть меньше диаметра котлована, а пространство между ним и стенками засыпать гравием.

На ваше усмотрение остается и декор верхней части очага. Вокруг него нужно снять дерн и прикрыть голую землю валунами, щебеночной посыпкой или кирпичом.

Костровище из тесаного камняИсточник i.pinimg.com

Наземные

В зависимости от применяемых материалов, наземный очаг можно сделать как стационарным, так и мобильным. В первом случае сначала выбирается место для костра, на которое наносят его контуры и снимают верхний слой почвы толщиной 10-15 см.

Получившуюся площадку утрамбовывают и заливают бетоном, выкладывают плоскими камнями либо засыпают песко-гравийной смесью. Если кострище устраивается на мощеной площадке, такие приготовления не нужны.

Стационарную конструкцию возводят из огнеупорных материалов – кирпича, камня, бетонных блоков, тротуарной плитки, заливаемого в опалубку монолитного бетона.

Бетонные очаги можно эксплуатировать только через 3-4 недели после изготовленияИсточник yandex.net

Чтобы конструкция получилась аккуратной, внутрь будущих стенок можно установить деревянный или металлический каркас и обложить его по периметру.

Разновидности по месту расположения

Установка допустима как в помещении, так и вне его. С учетом этого фактора мангалы бывают двух типов.

Уличный (садовый)

Монтируется под небольшим навесом, чтобы осадки и влага не попадали внутрь дымохода, а готовить можно было в любую погоду.

Другой вариант – сделать его под открытым небом, в саду, вблизи беседки, возле дома. В любом из случаев под конструкцию заливается надежный фундамент. Оптимальным считается монолитная плита.

Кладка мангала выполняется из огнеупорного кирпича, облицовка – из влагоустойчивых материалов.

В беседку (веранду или террасу)

Устанавливается в открытых и закрытых постройках. На этапе разработки проекта учитываются требования пожарной безопасности, тщательно продумывается место для вывода дымовой трубы. Нуждается в заливке отдельного фундамента.

Напольное покрытие вблизи печи рекомендуется выкладывать из невоспламеняемых материалов:

тротуарной, керамической плитки;
клинкерного кирпича;
искусственного, натурального камня.

Альтернатива – набить на пол на расстоянии 1,5 м от печи лист железа или стали.

Отличие мангала от барбекю

Специалисты по мангалам, переделавшие массу печей на открытом воздухе своими руками знают, что мангал поджаривает пищу снизу за счет тлеющих углей.

Сверху пища не поджаривается. Поэтому приходиться постоянно вертеть шампур.

С барбекю все обстоит иначе. На решетку укладывается мясо, сама решетка становится чуть ниже боковых стенок. В этом заключается вся суть работы данной конструкции. В печи для барбекю поддон выглядит как сплошное полотно, без решеток.

Во время тления угля, пища постепенно поджаривается за счет отражения от стенок самой печи.

Стенки у барбекю высокие, за счет этого над продуктами образуется дымовая шапка, они слегка коптятся в нем, это придает им особый аромат. Если положить в такую печь кусок жесткой свинины, в процессе поджаривания в печи она станет мягкой, сочной.

Если обратить внимание, можно заметить, что большинство пикников на природе или на даче не обходится именно без печи барбекю, мангал не так популярен. Конструкций кирпичной печи для барбекю довольно много, с легкостью можно подобрать для себя удобный вариант

Как построить барбекю самостоятельно?

На первый взгляд, кажется, что не простое приготовление пищи в печи барбекю, означает, что конструкция сложная. Однако, это не так, построить печь своими руками довольно просто.

Именно любители дачных посиделок сооружают печи своими руками. Материалы для ее строительства всегда у каждого хозяина лежат под рукой. Кирпичи в руках держал каждый мужчина, значит, строительство печи для него не составит труда.

Сооружая печь барбекю важно задуматься о ее внешнем виде. Красиво обработанная конструкция будет лучшим украшением дачного участка

Как вкусно приготовить еду: основные правила

Пища приготовленная и съеденная на свежем воздухе всегда вкуснее, а если учесть некоторые правила, то просто песня.

Приготовить в казане, кроме плова, можно много чего вкусненького. Еда в нем не пригорает, так как прогревается равномерно со всех сторон. Мясо с овощами получается мягким и сочным, а плов рассыпчатым. Главное правило приготовления в том, что в процессе тушения крышку не открывать и специи заложить перед началом.

На открытом огне чаще всего жарят мясо (свинина, говядина, птица) и рыбу. Блюда приобретут незабываемый вкус, если:

Взять дрова из лиственных пород (яблоня, вишня). Они дают ровный жар. Для экономии времени используют готовые угли для мангала.
Поддерживать равномерную температуру углей и переворачивать шампуры, если начинает пригорать.
Выдержать пару часов кусочки шашлыка в маринаде из специй и лука.
Готовое блюдо съесть сразу, сняв с огня. При остывании оно потеряет часть вкуса и аромата.

Заключение

Остановившись на варианте мангала казана из кирпича, для его воплощения в жизнь, скорее всего, нужен будет специалист. Взявшись за дело самостоятельно, не переоцените свои возможности.

Без наличия специальных знаний в кладке, возведения фундамента, каркаса и дымохода, есть риск получить на участке проблемный и большой объект, который будет функционировать неправильно. Пользоваться таким мангалом будет сложно, да и удовольствия от готовки, с посиделками возле огня, будет мало.

Материалы и инструменты для барбекю из кирпича своими руками

Кирпич шамотный для кладки топки, количество по потребности;

Печное литье ( дверцы, колосники, поддувала, заслонки, решетки для барбекю и другое) – количество зависит от того как сделан чертеж барбекю из кирпича.
Глина или сухие смеси, приобретенные в магазине;
Цемент для фундамента;
Песок речной не мытый для приготовления раствора;
Гравий для фундамента;
Арматура для закладки в фундамент;
Металлический лист, размер выбираем исходя из размеров барбекю;
Доски для строительства опалубки;
Гудрон или рубероид для гидроизоляции;
Кельма и другие инструменты для накладки раствора;
Молоток с резиновым бойком;
Уровень и отвес для измерения вертикали и горизонтали стенок;
Пила для мокрой резки кирпича с набором алмазных отрезных дисков, предназначенных для мокрой резки;
Болгарка с шлифовальными кругами и отрезные алмазные диски влажной резки.
Шаблон для кладки полукруглой арки (см. шаблон);

Разновидности барбекю на дачу

Если у вас небольшой участок, и вы хотите его использовать максимально функционально, то необходимо остановить выбор на мобильных моделях. Они просты в монтаже и могут быстро демонтироваться. Приспособления на колесах легко перемещаются по территории сада и запросто вывозятся на природу.

Стационарное барбекю имеет более массивную конструкцию, его нужно устанавливать на предварительно подготовленный фундамент. Часто это целый комплекс, позволяющий большой компании отдохнуть у огня.

Кирпичные печи имеют разную форму и габариты. Они могут монтироваться под крышей или не иметь ее. Различаются модели по форме жаровни – треугольные, круглые, квадратные, многоугольные. Такое разнообразие позволяет подобрать конструкцию, наиболее подходящую под выбранный участок установки.

Инструменты

Для создания фундамента, опалубки и кладки потребуется следующий набор:

Рулетка (длиной от 3 м), веревочный отвес, куски алюминиевого профиля или ровная прямая доска: измерение и контроль.
Электрическая бетономешалка или миксер — для работы с бетоном.
Ножовка по металлу или болгарка — резка.
Кирка (для подгонки кирпичей), мастерок или кельма, металлическое ведро или иная ёмкость (для цементного раствора) — кладка.
Ножовка по дереву, кувалда, молотки (тяжелый и средний), пассатижи, зубило, ломик: ручные инструменты.
Штыковая и совковая лопаты – для ландшафта.

Обустройство ландшафта своими руками может отнять много времени и сил. Облегчить предстоящие работы могут наши рекомендации и советы, предлагающие массу интересных идей по оформлению загородной территории. Все рекомендации сопровождаются фото, также в конце предложена подборка готовых решений.

Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.

Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

При выборе материалов лучше учесть:

Высокие температуры (горение разниться в зависимости от рода древесины)
Перепады температур (учитываются также непредсказуемые природные условия)

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Пошаговое строительство мангала внутри беседки

Видеоинструкции

Нагляднее всего процесс создания мангала можно посмотреть на видео. Мы подготовили несколько видеозаписей, каждое из которых показывает свой подход к этому действу.

Так как беседки у всех разные, то и размещение мангала, его размеры и формы могут кардинально отличаться. Поэтому мы считаем, что лучше посмотреть различные варианты, а потом уже выбрать тот, что по душе вам.

Чертежи с размерами

В виде фотографий мы собрали наиболее интересные чертежи, по которым вы сможете рассчитать размер будущей постройки, а также расход материалов на неё.

Мы крайне рекомендуем начинать строительство именно с изучения проектов и чертежей, поэтому уделите этому моменту отдельное внимание

Заливка плитного фундамента

Размер площадки вам нужно будет подогнать под свой проект. Вполне возможно, что вам понадобится небольшой участок, но сделать его нужно на оценку 5 с плюсом.

Кладка кирпичей

Наглядно кладку лучше смотреть на видео, поэтому в данном блоке информации мы представим схематичные пошаговые кладки, на которых указаны все кирпичи по отдельности.

У каждого мастера свои «закидоны» в плане нанесения раствора и выставления по уровню всей конструкции, но порядовка у всех одинаковая, а именно этот момент мы вам и хотим донести.

Установка дымоотвода с хорошей тягой

Одним из самых важных моментов в создании кирпича из мангала считается тяга, при отсутствии которой вся работа идёт насмарку. Для этого необходимо продумать вытяжку и дымоход, которые должны быть не только эффективными, но и эстетичными.

Вытяжной зонт

Данный момент мы подробно рассматривали в публикации про вытяжку мангала (https://besedkis.ru/s-mangalom-barbekyu-pechkoj/vytyazhka-dlya-mangala-v-besedke). Будет обидно, если расчёты окажутся изначально неверными и дым пойдет в обратном направлении внутрь беседки, поэтому проработайте этот момент заранее.

Создание проекта и чертежи с точными расчетами

Составление проекта — важный и ответственный этап работ. Многие пользователи пренебрегают им, в результате получая массу проблем как для себя, так и с пожарной инспекцией, соседями. Составление проекта позволит в деталях продумать этапы работ, определиться с положением и размерами сооружения, рассчитать количество материалов.

Не обязательно составлять полноценный проект, часто ограничиваются рабочим чертежом. Его можно выполнить от руки, но обязательно в масштабе. Для строительства некоторых отделений могут потребоваться специальные схемы-порядовки, которые показывают строение того или иного элемента.

Как правило, они используются для печей с дымоходами. С помощью порядовки даже неопытный человек может выложить сложную конфигурацию топки, остальных элементов конструкции, избежав ошибок.

Кроме этого, рекомендуется сразу предусмотреть возможность подведения воды и канализации. это позволит сделать приготовление пищи более комфортным и безопасным в санитарном отношении.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

Жаровня с разделочным столом

Более практичным и удобный для постоянного использования считается П-образный мангал с дополнительной столешницей и полками.

Как видно на фото, в этой конструкции присутствуют три решетки – нижняя для углей, с выдвижным поддоном-ящиком для золы, средняя для мяса, верхняя для овощей, хлеба или гарнира. Сбоку пристроена еще одна стенка, столешница опирается на нее и выступ стенки П-образного основного сооружения.

Решетки опираются на выступающие из стенок кирпичи, лучше заранее предусмотреть наличие зацепов для удобного извлечения решеток.

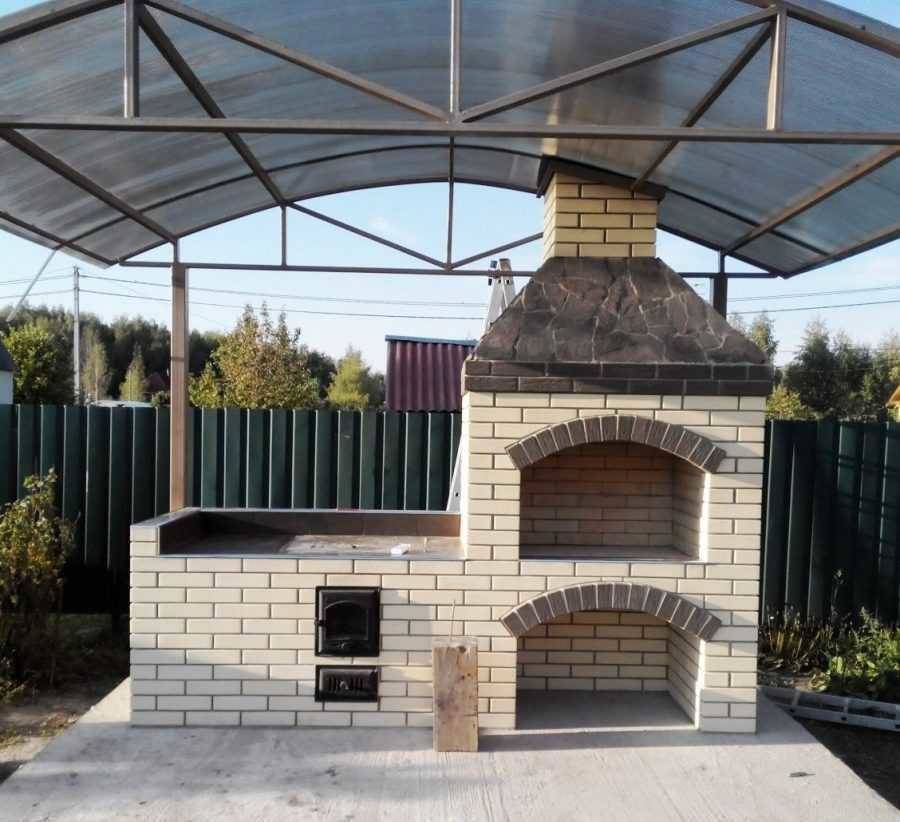

Вариант с дымоходом

Это сооружение заметно сложнее. Помимо базовой конструкции, в нем имеются:

ниша для дров (под решетками);
ниша для посуды и различных хозяйственных принадлежностей (слева внизу);
полноценная общая столешница;
кирпичный свод с дымоходом – для отвода дыма и защиты приготавливаемых продуктов от дождя. Кроме того, наличие свода и дымохода усиливает тягу, не дает жару от углей уходить бесцельно в стороны.

Обратите внимание – основание здесь полностью сложено из кирпича поверх бетонированной площадки

Похожая модель с дополнительными полками и металлическим колпаком-сводом, металлическим коробом дымохода.

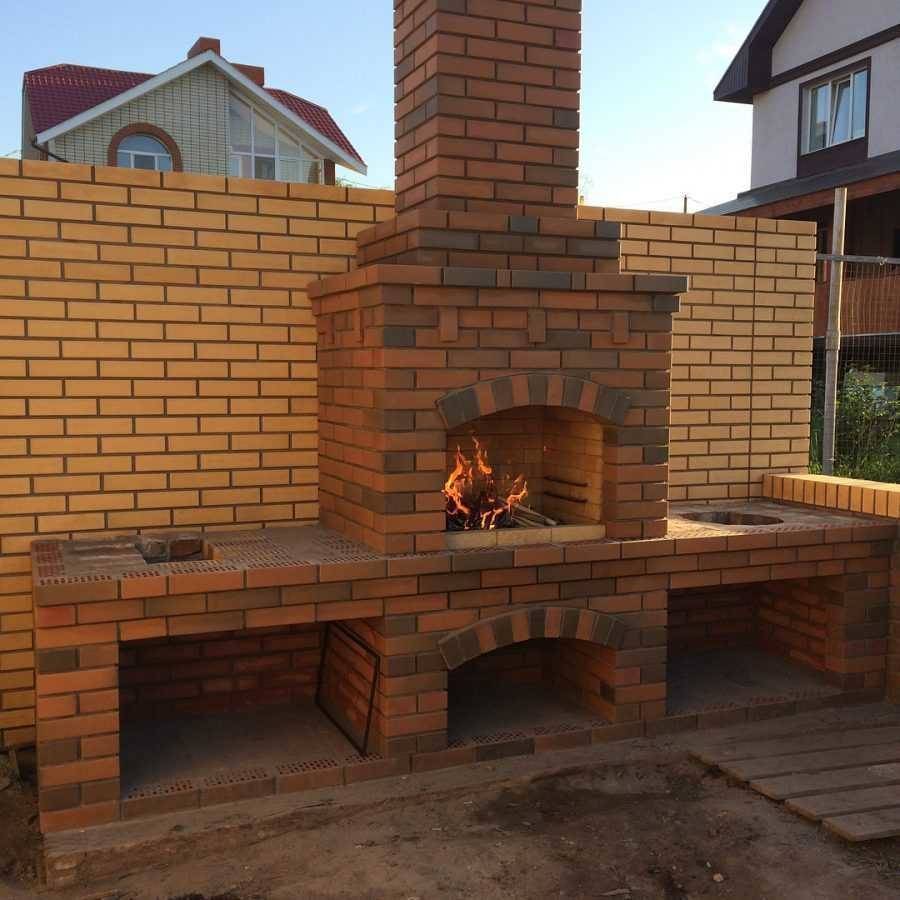

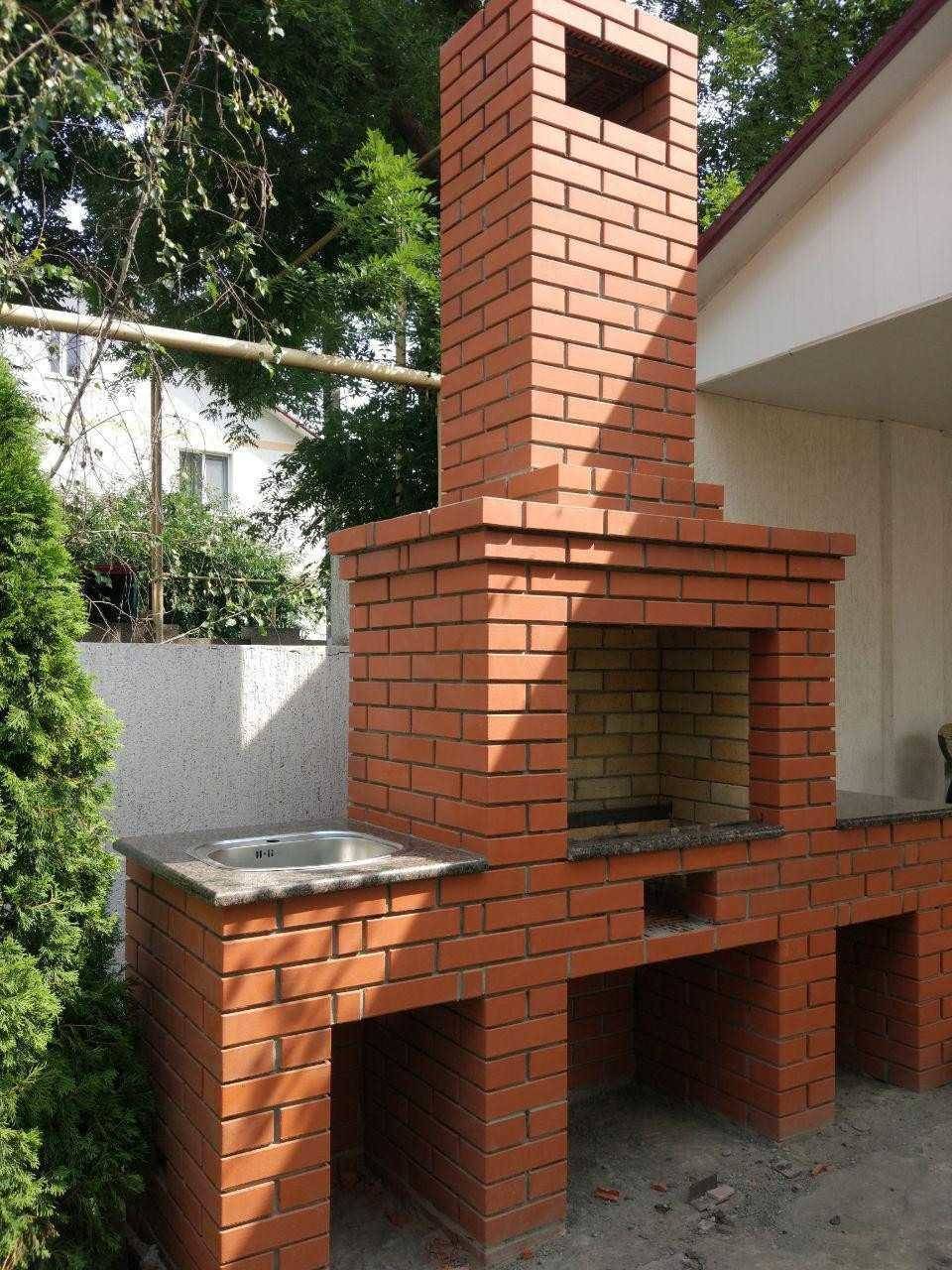

Уличный мангал с дополнительной плитой и мойкой

Это довольно сложное сооружение, которое можно сделать самостоятельно.

Помимо мангала как такового – то есть жаровни с открытым огнем (углями) и расположенным над ним сводом с дымоходом – в такой конструкции часто присутствует коптильня, плита с нагревающимися от огня конфорками, столешница (столешницы), полки, мойка. Если сооружение расположено рядом с домом и к нему можно подвести водопровод и канализацию, можно приравнять постройку к полноценной летней кухне, особенно если над ней имеется крыша.

За счет наличия конфорок или отверстия для установки кастрюли (котла) такое устройство часто называют мангал-казан.

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

Верх топочной, облицовочной части выводятся в один уровень.
Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.

Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Последние штрихи

Сравнение печей

Барбекю почти готово. В завершение сделайте следующее:

установите смеситель и мойку;
подведите шланги подачи и забора воды;
покройте столешницу финишным материалом (выполняется по желанию). Лучший вариант отделки – натуральный камень;
выложите площадку перед печью тротуарной плиткой.

Если хотите, установите рядом с барбекю столик и пару скамеек. Дополнительно в такой ситуации рекомендуется подумать над обустройством навеса.

Навес кованый

Теперь вы знаете, как построить печь барбекю. Представленный агрегат позволит вам не только готовить вкуснейшие блюда, но и сжигать листья и прочий мелкий мусор – барбекю прекрасно справляется со всеми задачами.

Столешница и раковина сделают печь максимально удобной в эксплуатации. Вам не придется бегать в дом, чтобы подготовить продукты – все можно будет делать в одном месте.

Свободное пространство под столом подойдет для хранения дров. Здесь они всегда будут оставаться сухими и прекрасно вентилироваться, что не даст древесине отсыреть и сгнить.

Барбекю своими руками из кирпичаКамин барбекю

Удачной работы!

~~Барбекю~~

Мангал с дымоходом

Конструкция немного походит на барбекю, но к ней добавились: место для дров, отдельная столешница, дымоход и закрытый мангал.

Основная часть выполняется в форме буквы «Ш» и ставится на забетонированную поверхность. Далее возводится перегородка, но кирпич необходимо класть поперёк, для большей надёжности.

Следующим этапом ложится место под приготовление продуктов и задняя стенка. При возведении жаровни лучше брать огнеупорный материал, он меньше подвергается эрозии.

В завершении делается дымоход. Применять можно кирпич или металл. Если кирпич, то кладётся он ступеньками на сужение, а если метал, то просто берётся заготовка и устанавливается поверх мангала.

Печь-барбекю из кирпича своими руками: чертежи и порядовка
